तीन-फेज़ (Three Phase) पावर सिस्टम आधुनिक विद्युत वितरण और औद्योगिक ढांचे की आधारशिला है। इस प्रणाली में Star (Y) Connection और Delta (Δ) Connection दो प्रमुख वाइंडिंग कॉन्फ़िगरेशन हैं, जिनका उपयोग जेनरेटर, ट्रांसफॉर्मर और थ्री-फेज़ लोड सिस्टम में व्यापक रूप से किया जाता है। किसी भी विद्युत इंजीनियरिंग विद्यार्थी या तकनीशियन के लिए लाइन वोल्टेज, फेज वोल्टेज, लाइन करंट और फेज करंट के बीच संबंध को समझना तभी संभव है जब Star और Delta कनेक्शन की अवधारणा स्पष्ट हो।
वास्तव में, पावर सिस्टम के विश्लेषण, मोटर कनेक्शन, लोड बैलेंसिंग और सुरक्षा गणनाओं में इन दोनों कनेक्शनों की महत्वपूर्ण भूमिका होती है। वोल्टेज और करंट के गणितीय संबंध, न्यूट्रल की उपलब्धता, तथा वायरिंग संरचना—ये सभी पहलू सीधे तौर पर इस बात पर निर्भर करते हैं कि प्रणाली Star में जुड़ी है या Delta में।
यदि आप Star and Delta Connection in Hindi को तकनीकी और सरल भाषा में समझना चाहते हैं, तो यह विषय आपके लिए अत्यंत उपयोगी है। आगे हम इन दोनों कनेक्शनों की संरचना, कार्यप्रणाली और विद्युत संबंधों को व्यवस्थित और स्पष्ट रूप से समझेंगे, ताकि आपकी अवधारणा पूरी तरह मजबूत हो सके।
Table of Contents
Star Connection (स्टार कनेक्शन) क्या है?
तीन-फेज़ विद्युत प्रणाली में स्टार (Y) कनेक्शन वाइंडिंग को जोड़ने की एक मूलभूत और सुव्यवस्थित पद्धति है। इस कनेक्शन में तीनों वाइंडिंग के एक-एक सिरे को आपस में जोड़कर एक सामान्य बिंदु बनाया जाता है, जिसे न्यूट्रल पॉइंट (Neutral Point) या स्टार पॉइंट कहा जाता है। शेष तीन सिरों को क्रमशः R, Y और B फेज़ लाइनों से जोड़ा जाता है। इस संयोजन की संरचना अंग्रेज़ी अक्षर “Y” के समान दिखाई देती है, इसलिए इसे स्टार कनेक्शन कहा जाता है।
स्टार कनेक्शन की सबसे महत्वपूर्ण विशेषता इसका न्यूट्रल बिंदु है। यही कारण है कि यह 3-फेज 4-वायर प्रणाली के लिए उपयुक्त माना जाता है। न्यूट्रल उपलब्ध होने के कारण फेज-टू-न्यूट्रल वोल्टेज प्राप्त किया जा सकता है, जो भारतीय विद्युत प्रणाली में सामान्यतः लगभग 230 वोल्ट होता है।
Star Connection की विद्युत विशेषताएँ
- Neutral Point मौजूद होता है
- Line Voltage = √3 × Phase Voltage
- Phase Voltage < Line Voltage
- Line Current = Phase Current
इस कनेक्शन में प्रत्येक वाइंडिंग पर लगने वाला फेज वोल्टेज, लाइन वोल्टेज से कम होता है। यही गुण इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जहाँ अपेक्षाकृत कम वोल्टेज या नियंत्रित करंट की आवश्यकता होती है।
और पढ़ें: फेज़ सीक्वेंस (Phase Sequence) क्या होता है?
Star Connection Circuit Diagram
ऊपर दिए गए चित्र में Star (Y) Connection का एक सरल और स्पष्ट सर्किट डायग्राम दर्शाया गया है। यह डायग्राम तीन-फेज़ प्रणाली की वाइंडिंग संरचना को समझाने के लिए बनाया गया है।
चित्र के मध्य में एक बिंदु दिखाया गया है, जिसे Neutral (N) लेबल किया गया है। यही स्टार कनेक्शन का कॉमन जंक्शन या स्टार पॉइंट होता है। तीनों वाइंडिंग का एक-एक सिरा इसी बिंदु पर आपस में जुड़ा होता है।
न्यूट्रल बिंदु से तीन अलग-अलग दिशाओं में तीन रेखाएँ निकली हुई हैं, जिन्हें R (Red), Y (Yellow) और B (Blue) के रूप में दर्शाया गया है। ये तीनों लाइनें तीन-फेज़ सप्लाई को दर्शाती हैं। पूरी संरचना अंग्रेज़ी अक्षर “Y” के समान दिखाई देती है। यही कारण है कि इसे Star (Y) Connection कहा जाता है।
और पढ़ें: पावर फैक्टर क्या होता है पूरी जानकारी
Star Connection में वोल्टेज और करंट का संबंध
Star (Y) कनेक्शन में वोल्टेज और करंट के बीच का गणितीय संबंध तीन-फेज़ पावर सिस्टम को समझने का मूल आधार है। यदि हम मान लें कि Line Voltage = VL, Phase Voltage = VP, Line Current = IL और Phase Current = IP, तो इन सभी के बीच एक निश्चित और मानक संबंध स्थापित होता है।
- Voltage Relation: Star कनेक्शन में लाइन वोल्टेज, फेज़ वोल्टेज का √3 गुना होता है:
VL = √3 × VP
इसका अर्थ है कि लाइन-टू-लाइन वोल्टेज, फेज़-टू-न्यूट्रल वोल्टेज से √3 गुना अधिक होता है। उदाहरण के लिए, यदि लाइन वोल्टेज 415V है, तो फेज़ वोल्टेज लगभग 415/√3 ≈ 240V होगा। इसी विशेषता के कारण इस प्रणाली में 415V (लाइन-टू-लाइन) तथा 240V (फेज़-टू-न्यूट्रल) दोनों प्रकार की सप्लाई एक ही स्रोत से प्राप्त की जा सकती है, जो घरेलू और औद्योगिक दोनों उपयोगों के लिए उपयुक्त है।
- Current Relation: Star कनेक्शन में लाइन करंट और फेज़ करंट समान होते हैं
IL = IP
इसका अर्थ है प्रत्येक लाइन से प्रवाहित धारा सीधे संबंधित फेज़ वाइंडिंग से होकर गुजरती है। चूँकि न्यूट्रल बिंदु पर तीनों फेज़ का सदिश योग संतुलित स्थिति में शून्य होता है, इसलिए संतुलित लोड पर न्यूट्रल करंट नगण्य या शून्य रहता है। इस प्रकार स्टार कनेक्शन न केवल वोल्टेज परिवर्तन (Voltage Transformation) की दृष्टि से महत्वपूर्ण है, बल्कि यह करंट वितरण और लोड संतुलन के विश्लेषण में भी अत्यंत उपयोगी सिद्ध होता है।
महत्वपूर्ण बिंदु (Main Point Of Star Connection)
- Line Voltage = √3 × Phase Voltage
- Line Current = Phase Current
- न्यूट्रल बिंदु उपलब्ध होता है (3-फेज 4-वायर सिस्टम संभव)
- संतुलित भार (Balanced Load) के लिए उपयुक्त
Star (Y) कनेक्शन में वोल्टेज और करंट का यह संबंध इसे ट्रांसमिशन, डिस्ट्रीब्यूशन और विभिन्न औद्योगिक अनुप्रयोगों के लिए अत्यंत उपयोगी बनाता है, जहाँ न्यूट्रल की आवश्यकता और नियंत्रित फेज़ वोल्टेज महत्वपूर्ण होते हैं।
और पढ़ें: प्रत्यावर्ती धारा (AC) और प्रत्यक्ष धारा (DC) : परिभाषा, अंतर
Star Connection के लाभ (Advantages of Star Connection)
- बेहतर लोड वितरण (Better Load Distribution): Star कनेक्शन में लोड तीनों फेज़ में समान रूप से विभाजित हो सकता है। यह असंतुलित लोड (Unbalanced Load) की स्थिति में भी बेहतर प्रदर्शन करता है, इसलिए मिश्रित (Single Phase + Three Phase) लोड के लिए उपयुक्त है।
- उच्च वोल्टेज के लिए उपयुक्त (Suitable for High Voltage): यह कनेक्शन उच्च वोल्टेज ट्रांसमिशन सिस्टम में उपयोग किया जाता है क्योंकि इसमें फेज वोल्टेज, लाइन वोल्टेज से कम होता है, जिससे इन्सुलेशन पर कम दबाव पड़ता है।
- कम टर्न्स की आवश्यकता (Less Number of Turns Required): समान लाइन वोल्टेज के लिए, स्टार कनेक्शन में डेल्टा की तुलना में कम वाइंडिंग टर्न्स की आवश्यकता होती है, क्योंकि अल्टरनेटर का प्रेरित ईएमएफ (EMF) टर्न्स की संख्या के समानुपाती होता है।
- ट्रांसमिशन और डिस्ट्रीब्यूशन में उपयोग (Used in Transmission and Distribution): Star कनेक्शन का व्यापक उपयोग पावर ट्रांसमिशन और डिस्ट्रीब्यूशन नेटवर्क में किया जाता है, विशेष रूप से लंबी दूरी तक विद्युत आपूर्ति के लिए।
- कम इन्सुलेशन आवश्यकता (Lower Insulation Requirement): कम फेज वोल्टेज के कारण इन्सुलेशन की आवश्यकता कम होती है, जिससे यह प्रणाली अधिक सुरक्षित और किफायती बनती है।
Star Connection के नुकसान (Disadvantages of Star Connection)
- केबल लंबाई की सीमा (Cable Length Limitation): Star कनेक्शन में केंद्रीय स्विच और नोड्स के बीच दूरी नियंत्रित होनी चाहिए। अधिक दूरी होने पर वोल्टेज ड्रॉप और प्रदर्शन में गिरावट की समस्या हो सकती है।
- दोष खोजने में समय अधिक (Time-Consuming Fault Detection): यदि किसी फेज में खराबी आती है, तो प्रत्येक कनेक्शन की अलग-अलग जांच करनी पड़ती है, जिससे ट्रबलशूटिंग में अधिक समय लगता है।
- अपग्रेड लागत अधिक (Higher Upgrade Cost): यदि केंद्रीय स्विच या न्यूट्रल सिस्टम को अपग्रेड करना पड़े, तो पूरी प्रणाली की लागत बढ़ सकती है, विशेषकर बड़े नेटवर्क में।
और पढ़ें: किर्चहॉफ़ के नियम (KCL और KVL) – पूरी जानकारी
Star Connection के उपयोग (Applications of Star Connection)
- घरेलू और कार्यालय नेटवर्क (Home & Office Networks): Star Connection का उपयोग छोटे और मध्यम आकार के ऑफिस नेटवर्क में व्यापक रूप से किया जाता है। कंप्यूटर, प्रिंटर और अन्य दैनिक उपयोग के उपकरण एक केंद्रीय स्विच (Central Switch) से जुड़े होते हैं, जिससे नेटवर्क को आसानी से बढ़ाया (expand) और प्रबंधित किया जा सकता है। यह संरचना सरल, व्यवस्थित और ट्रबलशूटिंग के लिए सुविधाजनक होती है।
- डेटा सेंटर (Data Centers): डेटा सेंटर में सर्वर और स्टोरेज डिवाइस एक केंद्रीय स्विच के माध्यम से जुड़े होते हैं। Star Connection ट्रैफिक मैनेजमेंट को बेहतर बनाता है और नेटवर्क मॉनिटरिंग को आसान करता है, जिससे उच्च विश्वसनीयता (reliability) और नियंत्रित डेटा प्रवाह सुनिश्चित होता है।
- Power Distribution Systems: तीन-फेज़ विद्युत वितरण प्रणाली में Star Connection का उपयोग इसलिए किया जाता है क्योंकि इसमें न्यूट्रल पॉइंट उपलब्ध होता है, जिससे सिंगल-फेज़ और थ्री-फेज़ दोनों प्रकार के लोड को सपोर्ट किया जा सकता है।
- Transmission Lines: उच्च वोल्टेज ट्रांसमिशन लाइनों में Star Connection उपयुक्त माना जाता है, क्योंकि इसमें फेज वोल्टेज कम होने से इन्सुलेशन की आवश्यकता घटती है और लंबी दूरी तक विद्युत संचार सुरक्षित रूप से किया जा सकता है।
Delta Connection (डेल्टा कनेक्शन) क्या है?
Delta Connection तीन-फेज़ (3-Phase) विद्युत प्रणाली की एक प्रमुख वाइंडिंग संरचना है, जिसका आकार त्रिकोण (Triangle) जैसा होता है। इसी कारण इसे (Delta) कनेक्शन कहा जाता है। इस कनेक्शन में तीनों फेज़ वाइंडिंग को क्रमिक रूप से एक-दूसरे के सिरों से जोड़ा जाता है, जिससे एक बंद लूप या त्रिकोणीय सर्किट बनता है।
Delta Connection की परिभाषा
जब तीनों फेज़ वाइंडिंग का एक सिरा दूसरी वाइंडिंग के दूसरे सिरे से जोड़ा जाता है और इस प्रकार एक निरंतर बंद त्रिकोण तैयार हो जाता है, तो इस संरचना को Delta Connection कहा जाता है। यह एक 3-फेज, 3-वायर सिस्टम होता है, जिसमें कोई भी न्यूट्रल पॉइंट उपलब्ध नहीं होता।
Delta Connection की विद्युत विशेषताएँ
- प्रत्येक फेज़ का अंत दूसरे फेज़ की शुरुआत से जुड़ा होता है।
- पूरा सर्किट एक बंद त्रिकोण (Closed Loop) बनाता है।
- इसमें Neutral Point नहीं होता।
- Line Voltage = Phase Voltage होता है।
- प्रत्येक फेज़ के बीच का वोल्टेज सीधे लाइन वोल्टेज के बराबर होता है (भारत में सामान्यतः लगभग 400–415V)।
चूँकि इस प्रणाली में न्यूट्रल अनुपस्थित होता है, इसलिए फेज़-टू-न्यूट्रल वोल्टेज का कोई अस्तित्व नहीं होता। Delta Connection विशेष रूप से उन अनुप्रयोगों में उपयुक्त है जहाँ उच्च शक्ति (High Power) और अधिक टॉर्क की आवश्यकता होती है, जैसे बड़ी औद्योगिक मोटरों और भारी लोड सिस्टम में।
और पढ़ें: ऑटोमैटिक स्टार–डेल्टा स्टार्टर
Delta Connection Circuit Diagram

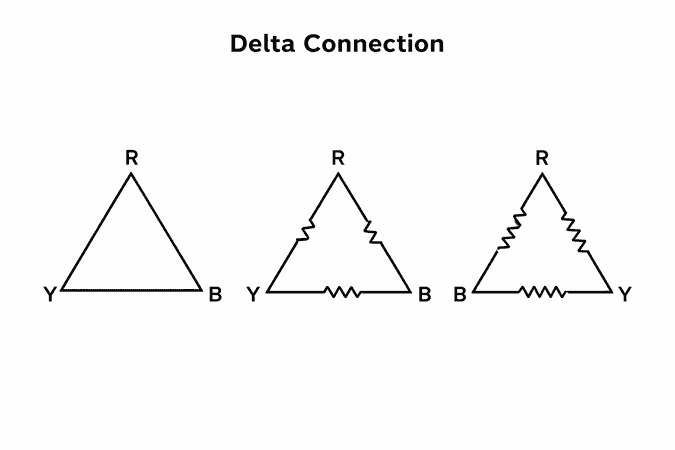

ऊपर प्रदर्शित चित्र में Delta Connection (Δ Connection) के तीन अलग-अलग दृश्य रूप (representations) दिखाए गए हैं, ताकि इसकी संरचना को स्पष्ट और तकनीकी रूप से समझा जा सके। सभी डायग्राम में मूल सिद्धांत समान है — तीनों फेज़ वाइंडिंग मिलकर एक बंद त्रिकोण (Closed Loop) बनाती हैं।
पहला डायग्राम बेसिक डेल्टा संरचना : पहले चित्र में एक साधारण त्रिकोण दिखाया गया है, जिसके तीन कोनों पर R, Y और B दर्शाए गए हैं। यह तीन-फेज़ लाइनों का प्रतिनिधित्व करते हैं। प्रत्येक भुजा एक फेज़ वाइंडिंग को दर्शाती है। यहाँ स्पष्ट रूप से देखा जा सकता है कि कोई भी न्यूट्रल पॉइंट मौजूद नहीं है। तीनों फेज़ सीधे आपस में जुड़े हुए हैं।
दूसरा डायग्राम वाइंडिंग के साथ डेल्टा: दूसरे चित्र में त्रिकोण की प्रत्येक भुजा पर वाइंडिंग (zig-zag लाइन) दिखाई गई है। यह बताता है कि प्रत्येक साइड वास्तव में एक फेज़ कॉइल या लोड है। तीनों कॉइल क्रमिक रूप से जुड़े हुए हैं, जिससे एक निरंतर विद्युत पथ (Continuous Electrical Path) बनता है।
तीसरा डायग्राम व्यावहारिक कनेक्शन लेआउट: तीसरे चित्र में भी त्रिकोण संरचना है, लेकिन फेज़ पोज़िशन थोड़ी बदली हुई दिखाई गई है। इसका उद्देश्य यह समझाना है कि फेज़ लेबलिंग बदल सकती है, परंतु कनेक्शन का सिद्धांत वही रहता है — हर फेज़ दूसरे फेज़ से जुड़ा होता है और सर्किट एक बंद लूप बनाता है।
और पढ़ें: स्टार–डेल्टा स्टार्टर कैसे काम करता है?
Delta Connection में वोल्टेज और करंट संबंध
Delta (Δ) Connection में वोल्टेज और करंट का संबंध Star कनेक्शन से भिन्न होता है, और यही इसकी तकनीकी विशेषता है। यदि हम मान लें कि Line Voltage = VL, Phase Voltage = VP, Line Current = IL और Phase Current = IP, तो इनके बीच निम्नलिखित मानक संबंध स्थापित होते हैं।
- Voltage Relation: डेल्टा कनेक्शन में लाइन वोल्टेज और फेज़ वोल्टेज समान होते हैं, अर्थात
VL = VP
इसका कारण यह है कि प्रत्येक फेज़ वाइंडिंग सीधे दो लाइन टर्मिनलों के बीच जुड़ी होती है, इसलिए उस पर वही वोल्टेज लगता है जो लाइन-टू-लाइन वोल्टेज होता है। भारत में इस प्रकार के कनेक्शन में सामान्य लाइन वोल्टेज लगभग 400–415 V होता है। इस संरचना से सुनिश्चित होता है कि प्रत्येक वाइंडिंग पर पर्याप्त वोल्टेज उपलब्ध रहे, जो विशेषकर औद्योगिक उपकरणों और भारी मोटरों के लिए आवश्यक होता है।
- Current Relation: डेल्टा कनेक्शन में लाइन करंट फेज़ करंट का √3 गुना होता है, अर्थात
IL = √3 × IP
इसका कारण यह है कि प्रत्येक लाइन दो अलग-अलग वाइंडिंग से जुड़ी होती है, और करंट वेक्टर रूप में दोनों फेज़ से होकर गुजरते समय उनका संयुक्त प्रभाव बढ़ जाता है। परिणामस्वरूप लाइन करंट फेज़ करंट से अधिक होता है। यह विशेषता भारी लोड और उच्च टॉर्क वाले मोटरों में आवश्यक करंट सप्लाई सुनिश्चित करती है।
महत्वपूर्ण बिंदु (Main Points of Delta Connection)
- Line Voltage = Phase Voltage
- Line Current = √3 × Phase Current
- Neutral पॉइंट उपलब्ध नहीं होता (3-फेज 3-वायर सिस्टम)
- उच्च धारा और उच्च शक्ति अनुप्रयोगों के लिए उपयुक्त
Delta (Δ) कनेक्शन में वोल्टेज और करंट का यह संबंध इसे भारी मोटर, औद्योगिक मशीनरी और उच्च पावर ट्रांसमिशन के लिए अत्यंत प्रभावी बनाता है। इसमें लाइन करंट फेज़ करंट से अधिक होने के कारण यह उच्च टॉर्क और बड़ी लोड क्षमता वाले सिस्टम के लिए आदर्श है। Neutral की अनुपस्थिति इसे सरल और मजबूत बनाती है।
और पढ़ें: Stepper Motor स्टेपर मोटर क्या है?
Delta Connection के लाभ (Advantages of Delta Connection)
- सरल और सुविधाजनक संरचना (Simple & Convenient Design): Delta Connection बनाना अपेक्षाकृत आसान होता है। इसकी वायरिंग संरचना सीधी और मजबूत होती है, जिससे इंस्टॉलेशन और मेंटेनेंस दोनों सरल हो जाते हैं।
- Heavy Load के लिए उपयुक्त: Delta Connection उच्च धारा और उच्च शक्ति वाले लोड के लिए अत्यंत उपयुक्त है। यह भारी औद्योगिक उपकरणों और मोटरों को प्रभावी ढंग से संभाल सकता है।
- Power Handling क्षमता अधिक: डेल्टा कनेक्शन में प्रत्येक फेज़ पूर्ण लाइन वोल्टेज पर कार्य करता है, जिससे इसकी पावर हैंडलिंग क्षमता अधिक होती है और यह इंडस्ट्रियल अनुप्रयोगों के लिए आदर्श बनता है।
- संतुलित लोड में बेहतर प्रदर्शन: Balanced Load की स्थिति में Delta Connection स्थिर और कुशल प्रदर्शन देता है, जिससे ऊर्जा हानि कम होती है।
- डिस्ट्रीब्यूशन नेटवर्क में उपयोग: यह कनेक्शन प्रायः पावर डिस्ट्रीब्यूशन नेटवर्क में उपयोग किया जाता है, विशेषकर वहाँ जहाँ उच्च धारा की आवश्यकता होती है।
Delta Connection के नुकसान (Disadvantages of Delta Connection)
- Neutral पॉइंट उपलब्ध नहीं: Delta Connection में प्राकृतिक रूप से न्यूट्रल पॉइंट नहीं होता। यदि न्यूट्रल की आवश्यकता हो, तो उसे कृत्रिम रूप से बनाना पड़ता है, जो जटिलता बढ़ा सकता है।
- लोड संतुलन कठिन (Load Balancing Issue): Star Connection की तुलना में Delta Connection में लोड संतुलन करना अधिक कठिन होता है, विशेषकर असंतुलित लोड की स्थिति में।
- Single Phase Load के लिए अनुपयुक्त: यह कनेक्शन सिंगल-फेज़ लोड के लिए उपयुक्त नहीं है, क्योंकि इसमें न्यूट्रल उपलब्ध नहीं होता।
- अधिक इन्सुलेशन आवश्यकता: प्रत्येक वाइंडिंग पर पूर्ण लाइन वोल्टेज लागू होने के कारण इन्सुलेशन की आवश्यकता अधिक होती है, जिससे लागत बढ़ सकती है।
- Fault Condition में अधिक करंट: यदि सिस्टम में कोई दोष (Fault) उत्पन्न हो जाए, तो उच्च करंट प्रवाहित हो सकता है, जिससे उपकरणों को क्षति होने का खतरा बढ़ जाता है।
Delta Connection के उपयोग (Applications of Delta Connection)
- Transformer Secondary Side: ट्रांसफार्मर के सेकेंडरी साइड पर Delta Connection का उपयोग अक्सर किया जाता है, विशेषकर तब जब उच्च धारा और स्थिर पावर आउटपुट की आवश्यकता हो। यह कनेक्शन हार्मोनिक्स को कम करने और लोड को बेहतर ढंग से संभालने में सहायक होता है।
- Heavy Power Systems: जहाँ उच्च शक्ति (High Power) और अधिक धारा की आवश्यकता होती है, वहाँ Delta Connection प्रभावी समाधान प्रदान करता है। यह बड़े प्लांट, फैक्ट्री और हेवी इलेक्ट्रिकल सिस्टम में विश्वसनीय प्रदर्शन देता है।
- High Starting Torque Applications: Delta Connection उन अनुप्रयोगों में उपयुक्त है जहाँ उच्च प्रारंभिक टॉर्क (High Starting Torque) की आवश्यकता होती है, जैसे इंडक्शन मोटर और भारी मशीनरी। यह मोटर को अधिक शक्ति के साथ प्रारंभ करने में सक्षम बनाता है।
- Power Generation Systems: कुछ तीन-फेज़ जनरेटरों में वाइंडिंग को Delta पैटर्न में जोड़ा जाता है। यह व्यवस्था पावर जनरेशन सिस्टम में स्थिरता और उच्च दक्षता प्रदान करती है, विशेषकर तब जब भारी लोड को सपोर्ट करना हो।
phasor diagram of star and delta connection
डेल्टा को स्टार में परिवर्तित करना (Delta to Star Transformation)
डेल्टा से स्टार रूपांतरण तीन-फेज़ नेटवर्क विश्लेषण में एक अत्यंत महत्वपूर्ण तकनीक है, जिसका उद्देश्य जटिल डेल्टा नेटवर्क को सरल और गणना में सुगम बनाना है। इस रूपांतरण का उपयोग विशेष रूप से तब किया जाता है जब किसी डेल्टा नेटवर्क में मौजूद प्रतिरोधों को एक समतुल्य स्टार नेटवर्क में बदलकर करंट, वोल्टेज और कुल प्रतिरोध की गणना करनी हो।
यह तकनीक स्टार-डेल्टा स्टार्टर्स, ट्रांसफार्मर नेटवर्क, और संतुलित लोड वाले सिस्टम में व्यापक रूप से अपनाई जाती है, क्योंकि इससे परिपथ का विश्लेषण तेज, स्पष्ट और आसान हो जाता है।
Delta to Star Transformation Formulas
डेल्टा नेटवर्क में यदि प्रतिरोध Rₐ, Rᵦ, R𝒸 हैं और इन्हें स्टार नेटवर्क में परिवर्तित करना हो, तो प्रत्येक स्टार प्रतिरोध निम्न सूत्रों से निर्धारित किया जाता है:
- R₁ = (Rₐ × Rᵦ) / (Rₐ + Rᵦ + R𝒸)
- R₂ = (Rᵦ × R𝒸) / (Rₐ + Rᵦ + R𝒸)
- R₃ = (R𝒸 × Rₐ) / (Rₐ + Rᵦ + R𝒸)
यदि डेल्टा नेटवर्क के सभी प्रतिरोध समान हों, अर्थात Rₐ = Rᵦ = R𝒸 = R, तो प्रत्येक स्टार प्रतिरोध सरल रूप में होगा:
R₁ = R₂ = R₃ = R / 3
यह रूपांतरण Kennelly’s Theorem (1899) पर आधारित है और यह सुनिश्चित करता है कि डेल्टा और स्टार नेटवर्क के बीच विद्युतीय समानता बनी रहे, यानी किसी भी बाहरी लाइन से जुड़े करंट और वोल्टेज का मान समान रहे।
ऊपर दिए गए चित्र में बाएँ तरफ डेल्टा नेटवर्क को तीन प्रतिरोध Rₐ, Rᵦ, R𝒸 के साथ दिखाया गया है और दाएँ तरफ स्टार नेटवर्क को तीन प्रतिरोध R₁, R₂, R₃ और न्यूट्रल पॉइंट N के साथ प्रस्तुत किया गया है। बीच में एक तीर दर्शाता है कि से Y रूपांतरण हो रहा है, और नीचे प्रत्येक स्टार प्रतिरोध का सूत्र स्पष्ट रूप से दिया गया है। यह चित्र उपयोगकर्ता को डेल्टा और स्टार नेटवर्क के संरचनात्मक अंतर, और रूपांतरण प्रक्रिया को सहजता से समझने में मदद करता है।
इस प्रकार, डेल्टा से स्टार रूपांतरण न केवल गणना को सरल बनाता है, बल्कि औद्योगिक और शैक्षणिक सेटअप में नेटवर्क डिजाइन और विश्लेषण के लिए एक मानक और विश्वसनीय तकनीक है।
और पढ़ें: DC Servo Motor In Hindi
स्टार को डेल्टा में परिवर्तित करना (Star to Delta Transformation)
स्टार (Y) से डेल्टा (Δ) रूपांतरण का उपयोग तीन-फेज़ नेटवर्क के जटिल परिपथों को सरल बनाने और विश्लेषण को आसान बनाने के लिए किया जाता है। इस तकनीक में स्टार नेटवर्क के किसी भी दो टर्मिनलों के बीच का समकक्ष डेल्टा प्रतिरोध (Equivalent Delta Resistance) उन दो स्टार प्रतिरोधों के योग और उनके गुणनफल को तीसरे स्टार प्रतिरोध से विभाजित करके निकाला जाता है। यह गणितीय रूप से तार्किक और सटीक तरीका है, जो विशेष रूप से स्टार-डेल्टा स्टार्टर्स, ट्रांसफार्मर और संतुलित लोड (Balanced Load) वाले तीन-फेज़ सिस्टम में उपयोगी होता है।
Star to Delta Transformation Formulas
यदि स्टार सर्किट के प्रतिरोध R₁, R₂, R₃ हैं, जो क्रमशः नोड A, B, C से जुड़े हैं, तो समकक्ष डेल्टा प्रतिरोध Rₐ, Rᵦ, R𝒸 इस प्रकार होंगे:
- Rₐ = (R₁ × R₂ + R₂ × R₃ + R₃ × R₁) / R₁
- Rᵦ = (R₁ × R₂ + R₂ × R₃ + R₃ × R₁) / R₂
- R𝒸 = (R₁ × R₂ + R₂ × R₃ + R₃ × R₁) / R₃
यदि सभी स्टार प्रतिरोध समान हों (R₁ = R₂ = R₃ = R), तो प्रत्येक समकक्ष डेल्टा प्रतिरोध (RΔ) 3 × R के बराबर होगा। यह Star-to-Delta रूपांतरण विधि जटिल परिपथों को सरल बनाने, तीन-फेज़ सिस्टम में लोड संतुलन सुनिश्चित करने और इंडक्शन मोटरों के स्टार-डेल्टा स्टार्टर्स में व्यापक रूप से उपयोग की जाती है। इस परिवर्तन के माध्यम से परिपथ विश्लेषण अधिक तेज़ और स्पष्ट हो जाता है, जिससे इंजीनियरिंग और औद्योगिक अनुप्रयोगों में इसकी प्रायोगिक और तकनीकी महत्ता बढ़ जाती है।

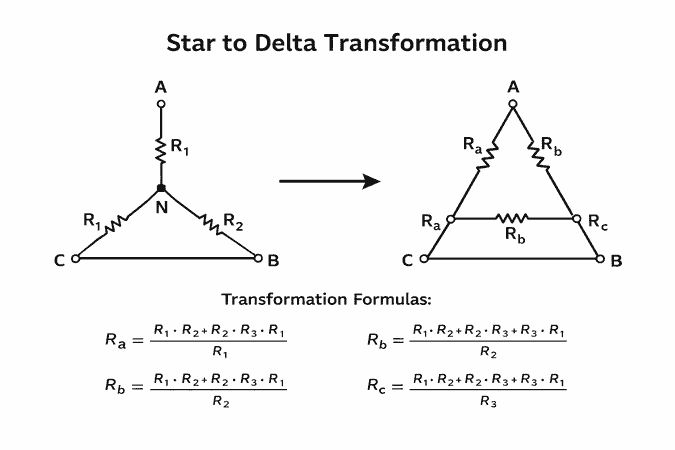

ऊपर दिए गए चित्र में Star-to-Delta (Y to Δ) Transformation को सरल और स्पष्ट तरीके से दिखाया गया है। इसे समझना आसान है और यह तीन-फेज़ सिस्टम के परिपथ विश्लेषण में मदद करता है।
चित्र के बाएँ हिस्से में स्टार नेटवर्क दिखाया गया है। इसमें तीन प्रतिरोध R₁, R₂, R₃ एक सामान्य Neutral Point से जुड़े हुए हैं। प्रत्येक प्रतिरोध स्टार के एक “आर्म” के रूप में प्रदर्शित किया गया है। यह नेटवर्क विशेष रूप से 3-फेज़ लोड को संतुलित करने और लाइन-टू-न्यूट्रल वोल्टेज प्रदान करने के लिए प्रयोग किया जाता है।
चित्र के दाएँ हिस्से में डेल्टा नेटवर्क प्रस्तुत है। इसमें तीन प्रतिरोध Rₐ, Rᵦ, R𝒸 त्रिकोण (Triangle) के रूप में आपस में जुड़े होते हैं। इस नेटवर्क में किसी भी Neutral Point की आवश्यकता नहीं होती। डेल्टा नेटवर्क आमतौर पर उच्च शक्ति वाले औद्योगिक अनुप्रयोगों और मोटरों के लिए उपयुक्त माना जाता है, क्योंकि यह उच्च लाइन करंट और अधिक वोल्टेज सप्लाई कर सकता है।
स्टार से डेल्टा की ओर जाने वाले तीर (arrows) यह दर्शाते हैं कि स्टार नेटवर्क को गणितीय रूप से डेल्टा नेटवर्क में बदला जा सकता है। सूत्रों के अनुसार, स्टार नेटवर्क के प्रत्येक प्रतिरोध से संबंधित डेल्टा प्रतिरोध निकाले जाते हैं। यह रूपांतरण डेल्टा और स्टार नेटवर्क के बीच करंट और वोल्टेज का समानुपाती संबंध बनाए रखने में मदद करता है और परिपथ विश्लेषण को सरल बनाता है।
और पढ़ें: अर्धचालक किसे कहते हैं?
Star-to-Delta Transformation – उदाहरण
मान लीजिए हमारे पास एक स्टार नेटवर्क है, जिसमें प्रतिरोध हैं: R₁ = 5Ω, R₂ = 8Ω और R₃ = 12Ω हमें इसका समकक्ष डेल्टा नेटवर्क निकालना है।
Step 1: डेल्टा प्रतिरोध निकालना
Star-to-Delta Transformation में डेल्टा प्रतिरोध (Ra, Rb, Rc) इस प्रकार निकालते हैं:
Ra = (R₁×R₂ + R₂×R₃ + R₃×R₁) / R₁
Rb = (R₁×R₂ + R₂×R₃ + R₃×R₁) / R₂
Rc = (R₁×R₂ + R₂×R₃ + R₃×R₁) / R₃
Step 2: गुणा और जोड़ करना
सबसे पहले, Z = R₁×R₂ + R₂×R₃ + R₃×R₁
Z = (5×8) + (8×12) + (12×5)
Z=40+96+60= 196
Step 3: प्रत्येक डेल्टा प्रतिरोध निकालना
Ra = Z / R₁ = 196 / 5 = 39.2Ω
Rb = Z / R₂ = 196 / 8 = 24.5Ω
Rc = Z / R₃ = 196 / 12 ≈ 16.33Ω
इस चरण में प्राप्त डेल्टा नेटवर्क के प्रतिरोधों के मान हैं: Rₐ = 39.2 Ω, Rᵦ = 24.5 Ω, Rc ≈ 16.33 Ω। ये तीनों प्रतिरोध त्रिकोण (Δ) के रूप में आपस में जुड़े होते हैं, जहाँ प्रत्येक प्रतिरोध दो जंक्शन बिंदुओं के बीच स्थित रहता है। इस प्रकार हर कोना (node) सीधे दो प्रतिरोधों से जुड़ा होता है, जिससे एक बंद लूप संरचना बनती है।
डेल्टा नेटवर्क में कोई न्यूट्रल पॉइंट नहीं होता, क्योंकि सभी प्रतिरोध एक-दूसरे से सिरों के माध्यम से जुड़े रहते हैं। परिणामस्वरूप, प्रत्येक लाइन टर्मिनल सीधे दो प्रतिरोधों के संगम बिंदु से जुड़ा होता है। यह संरचना उच्च लाइन-टू-लाइन वोल्टेज पर कार्य करने के लिए उपयुक्त होती है और असंतुलित स्थितियों में भी करंट के प्रवाह के लिए वैकल्पिक मार्ग (closed path) प्रदान करती है।
और पढ़ें: Snubber Circuit Values कैसे Calculate करें?
Star और Delta Connection के बीच अंतर (Difference Between Star and Delta Connection)
तीन-फेज़ विद्युत प्रणाली में Star Connection और Delta Connection की संरचना, वोल्टेज-करंट संबंध, न्यूट्रल उपलब्धता और उपयोग क्षेत्र अलग-अलग होते हैं। सही कनेक्शन का चयन सिस्टम की आवश्यकता, लोड की प्रकृति और वोल्टेज स्तर पर निर्भर करता है। नीचे दी गई तालिका में Star और Delta Connection के बीच मुख्य अंतर स्पष्ट रूप से दर्शाए गए हैं।
| विशेषता | Star Connection | Delta Connection |
|---|---|---|
| संरचना | Y आकार | त्रिकोण (Δ) |
| Neutral | उपलब्ध | उपलब्ध नहीं |
| Line Voltage | √3 × VP | VP |
| Line Current | IP | √3 × IP |
| इन्सुलेशन आवश्यकता | कम | अधिक |
| वायर की संख्या | 4 (3 Phase + N) | 3 |
तीन-फेज़ सिस्टम में पावर का सूत्र (Power Formula in Three-Phase System)
तीन-फेज़ विद्युत प्रणाली में कुल सक्रिय शक्ति (Total Active Power) निकालने का मानक सूत्र इस प्रकार है:
P = √3 × VL × IL × CosΦ
जहाँ:
- P = कुल शक्ति (वाट में)
- VL = लाइन वोल्टेज
- IL = लाइन करंट
- CosΦ = पावर फैक्टर (Power Factor)
यह सूत्र संतुलित लोड (Balanced Load) की स्थिति में लागू होता है और Star (Y) तथा Delta (Δ) दोनों कनेक्शन के लिए समान रूप से उपयोग किया जाता है। तीन-फेज़ सिस्टम में √3 (लगभग 1.732) का गुणांक लाइन वोल्टेज और फेज वोल्टेज के संबंध के कारण आता है।
इस सूत्र की सहायता से किसी भी तीन-फेज़ मोटर, ट्रांसफार्मर या औद्योगिक लोड की वास्तविक शक्ति (Real Power) आसानी से गणना की जा सकती है। विशेष रूप से औद्योगिक और पावर डिस्ट्रीब्यूशन सिस्टम में यह फॉर्मूला ऊर्जा विश्लेषण, लोड कैलकुलेशन और दक्षता निर्धारण के लिए अत्यंत महत्वपूर्ण है।
अक्सर पूछे जाने वाले सवाल (FAQ)
1. Delta Connection में Neutral क्यों नहीं होता?
Delta Connection में न्यूट्रल इसलिए उपलब्ध नहीं होता क्योंकि इसकी तीनों वाइंडिंग आपस में सिरा-से-सिरा जुड़कर एक बंद त्रिकोण (Closed Loop) बनाती हैं। इस व्यवस्था में कोई भी एक सामान्य (Common) जंक्शन पॉइंट नहीं बनता जहाँ तीनों फेज़ एक साथ मिलें। चूंकि न्यूट्रल हमेशा उसी बिंदु से प्राप्त होता है जहाँ सभी फेज़ आपस में जुड़ते हैं (जैसा कि Star Connection में होता है), इसलिए डेल्टा कनेक्शन में स्वाभाविक रूप से न्यूट्रल मौजूद नहीं रहता। परिणामस्वरूप, Delta सिस्टम में केवल लाइन वोल्टेज उपलब्ध होता है और यह मुख्यतः तीन-फेज़ संतुलित तथा उच्च शक्ति वाले लोड के लिए उपयोग किया जाता है।
2. Delta में Line Current ज्यादा क्यों होता है?
Delta Connection में प्रत्येक लाइन दो फेज़ वाइंडिंग के जंक्शन से जुड़ी होती है। इसलिए लाइन करंट, एक ही फेज करंट नहीं होता, बल्कि दो फेज करंट का वेक्टर (Vector) समावेशन होता है। इसी कारण लाइन करंट का मान फेज करंट से √3 गुना अधिक हो जाता है, अर्थात IL = √3 × IP। यही विशेषता डेल्टा कनेक्शन को उच्च धारा और भारी लोड अनुप्रयोगों के लिए उपयुक्त बनाती है।
3. किस कनेक्शन में इन्सुलेशन की आवश्यकता कम होती है?
Star (Y) Connection में इन्सुलेशन की आवश्यकता कम होती है, क्योंकि इसमें प्रत्येक वाइंडिंग पर लागू होने वाला फेज वोल्टेज, लाइन वोल्टेज से कम होता है। तकनीकी रूप से, Star सिस्टम में Phase Voltage = Line Voltage / √3 होता है। कम फेज वोल्टेज के कारण वाइंडिंग और उपकरणों पर वोल्टेज स्ट्रेस घटता है, जिससे कम रेटिंग के इन्सुलेशन से भी सुरक्षित संचालन संभव हो जाता है। यही कारण है कि उच्च वोल्टेज ट्रांसमिशन और डिस्ट्रीब्यूशन सिस्टम में Star Connection अधिक उपयुक्त और किफायती माना जाता है।
4. स्टार कनेक्शन में पावर का सूत्र क्या है?
Star (Y) कनेक्शन में, संतुलित तीन-फेज़ प्रणाली के लिए कुल सक्रिय शक्ति (Total Active Power) का सूत्र होता है:
P = √3 × VL × IL × CosΦ
जहाँ: P = कुल शक्ति (वाट में)
VL = लाइन वोल्टेज
IL = लाइन करंट
CosΦ = पावर फैक्टर
Star Connection में लाइन करंट और फेज करंट समान होते हैं (IL = IP), जबकि लाइन वोल्टेज, फेज वोल्टेज का √3 गुना होता है। इन्हीं संबंधों के आधार पर ऊपर दिया गया पावर सूत्र लागू होता है। यह सूत्र संतुलित लोड की स्थिति में उपयोग किया जाता है और तीन-फेज़ मोटर, ट्रांसफार्मर तथा औद्योगिक लोड की शक्ति गणना के लिए मानक रूप से प्रयोग किया जाता है।
