Oscilloscope Trigger क्या होता है और Waveform Stable कैसे करें?

Oscilloscope एक अत्यंत महत्वपूर्ण electronic measuring instrument है, जिसका उपयोग electrical signals या waveforms को देखने, मापने और analyze करने के लिए किया जाता है। चाहे आप student हों, electronics engineer हों, या practical troubleshooting कर रहे हों—oscilloscope की भूमिका हर स्तर पर बहुत महत्वपूर्ण होती है।

हालाँकि, oscilloscope पर किसी signal को केवल display कर लेना ही पर्याप्त नहीं होता। किसी waveform को सही, साफ और stable रूप में देखने के लिए Trigger की सही समझ और उसका सही उपयोग अनिवार्य होता है। Trigger के बिना waveform अक्सर हिलती हुई या अस्थिर दिखाई देती है, जिससे signal को ठीक से समझना और analyze करना कठिन हो जाता है।

Trigger वास्तव में oscilloscope को यह बताता है कि waveform को किस point से शुरू करके display करना है, ताकि हर cycle एक ही reference point से दिखाई दे और waveform स्थिर बनी रहे। इसी कारण trigger signal analysis का एक बहुत ही महत्वपूर्ण हिस्सा माना जाता है।

इस लेख में oscilloscope trigger से जुड़े सभी आवश्यक concepts को सरल और practical भाषा में समझाया जाएगा। इसमें यह बताया जाएगा कि oscilloscope trigger क्या होता है और यह कैसे काम करता है, trigger level क्या होता है और इसका waveform पर क्या प्रभाव पड़ता है, positive और negative edge trigger के बीच क्या अंतर होता है, waveform को stable बनाने के लिए trigger का सही उपयोग कैसे किया जाता है, तथा oscilloscope में उपलब्ध विभिन्न trigger modes क्या होते हैं और उन्हें कब इस्तेमाल करना चाहिए। यह लेख beginners से लेकर intermediate users तक सभी के लिए उपयोगी सिद्ध होगा और oscilloscope के effective use में आपकी समझ को और बेहतर बनाएगा।

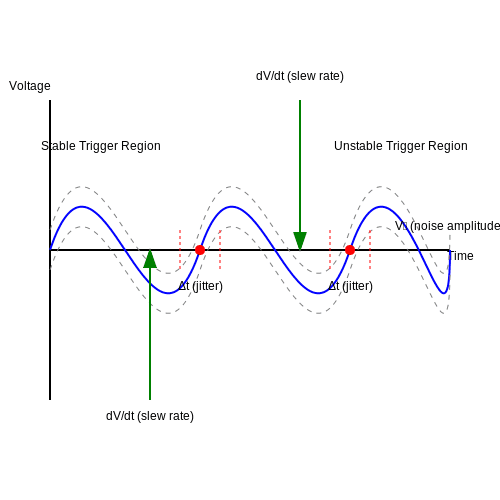

Oscilloscope trigger क्या होता है?

Oscilloscope Trigger एक ऐसी सेटिंग है जो यह निर्धारित करती है कि waveform स्क्रीन पर कब और कहां से दिखाई देगी। यह oscilloscope को एक reference point (जैसे voltage level या signal edge) पर signal को पकड़ने का निर्देश देती है, ताकि waveform स्थिर (stable) और repeatable रहे। Trigger signal के आने पर oscilloscope को यह बताता है कि उसे किस बिंदु पर waveform को display करना शुरू करना है। सही trigger setting के बिना waveform अक्सर अस्थिर या बदलती हुई दिखाई देती है, जिससे उसे मापना और विश्लेषण करना मुश्किल हो जाता है।

Trigger का मुख्य उद्देश्य waveform को स्थिर बनाना और सुनिश्चित करना है कि हर cycle एक ही starting point से दिखाई दे। इससे signal का विश्लेषण (analysis) और माप (measurement) करना आसान होता है। Trigger oscilloscope को यह भी सुनिश्चित करने में मदद करता है कि waveform एक ही phase में बार-बार दिखाई दे, ताकि हर waveform cycle का प्रदर्शन समान और repeatable हो।

इसका एक और महत्वपूर्ण पहलू scintillation effect से जुड़ा है। यदि trigger सही से सेट न हो, तो waveform बार-बार हिलती हुई या बदलती हुई दिखाई दे सकती है, जिसे “scintillation” कहा जाता है। इसका मतलब होता है कि waveform का stable रूप से दिखना बाधित हो जाता है, जिससे oscilloscope पर signal का clear view प्राप्त करना कठिन हो जाता है। Trigger setting का सही उपयोग इस scintillation effect को कम करता है, और signal को एक स्थिर, repeatable रूप में दिखाता है।

oscilloscope का trigger यह सुनिश्चित करता है कि signal हर बार एक ही point से stable तरीके से दिखाई दे, जिससे signal को accurately मापना और analyze करना संभव हो सके।

और पढ़ें: Oscilloscope Waveform Reading Tutorial in Hindi

Trigger Level Oscilloscope में क्या होता है?

Trigger Level वह voltage point होता है जिस पर oscilloscope waveform को पकड़ने के लिए “trigger” करता है। इसे आप ऐसे समझ सकते हैं कि जब input signal उस सेट किए गए voltage level को पार करता है, तभी oscilloscope waveform को display करना शुरू करता है। Trigger level का सही निर्धारण signal को स्थिर (stable) और repeatable बनाए रखने के लिए बेहद जरूरी होता है।

आसान शब्दों में कहें तो:

• यदि आपने trigger level को 2V पर सेट किया है, तो oscilloscope तब waveform को display करना शुरू करेगा जब signal 2V को cross करेगा।
• उदाहरण के लिए, जब signal 2V से ऊपर जाएगा, oscilloscope उसी point से waveform दिखाना शुरू करेगा, जिससे waveform का हर cycle एक समान और स्थिर दिखेगा।

Trigger Level का महत्व

Trigger level oscilloscope की synchronization को सही करता है, ताकि waveform हर बार एक ही reference point से शुरू हो। अगर trigger level सही नहीं है, तो waveform अस्थिर (unstable) या बार-बार बदलती हुई दिखेगी, जिससे उसे measure और analyze करना कठिन हो जाता है। गलत trigger level पर oscilloscope multiple overlapping waveforms दिखा सकता है, जो signal को समझने में और भी समस्याएँ उत्पन्न कर सकती है।

Trigger Level सही न होने पर क्या होता है?

• Waveform हिलती रहेगी: Trigger level को सही से सेट करने के बिना, oscilloscope पर signal स्थिर नहीं रहेगा। Waveform स्क्रीन पर लगातार हिलता हुआ दिखाई देगा, जिससे signal का analysis करना मुश्किल हो जाएगा।
• Multiple Overlapping Waveforms: अगर trigger level गलत है, तो oscilloscope पर एक ही time पर कई waveforms overlap हो सकती हैं, जिससे signal का विश्लेषण और माप करना कठिन हो जाता है।

Positive Edge Trigger क्या है?

Positive Edge Trigger तब उपयोग किया जाता है जब आप चाहते हैं कि waveform low से high जाते समय trigger हो, यानी जब signal 0 (LOW) से 1 (HIGH) की तरफ बढ़ता है। इसे rising edge भी कहा जाता है। इसका मतलब है कि जब signal एक निश्चित trigger level को cross करता है और high होता है, तब oscilloscope waveform को trigger करता है और display करना शुरू करता है।

Positive Edge Trigger कैसे काम करता है?

जब signal अपने LOW (0V) से HIGH (1V) की ओर बढ़ता है, तब oscilloscope positive edge पर waveform को capture करता है। जैसे ही signal इस rising edge को पार करता है, oscilloscope इसे पकड़ता है और display करना शुरू कर देता है। Positive edge trigger का उपयोग signal को स्थिर रूप से और सही समय पर display करने के लिए किया जाता है, ताकि waveform का हर cycle एक निश्चित point से शुरू हो सके, जिससे waveform का विश्लेषण (analysis) और माप (measurement) करना सरल हो।

इसका मतलब यह है कि positive edge trigger signal के उस खास पल को capture करता है जब signal की अवस्था LOW से HIGH बदल रही होती है। यह change signal के transition point पर oscilloscope को synchronize करता है, ताकि waveform stable और repeatable हो। इस प्रक्रिया के दौरान, oscilloscope waveform को उस समय display करता है जब signal के transition (rising edge) के बाद waveform शुरू होती है।

Positive Edge Trigger क्यों महत्वपूर्ण है?

Synchronized Display: Positive edge trigger oscilloscope को यह सुनिश्चित करने में मदद करता है कि waveform हर बार एक ही समय पर शुरू हो, जिससे multiple cycles को ठीक से देखने और compare करने में आसानी होती है।

Accuracy: Positive edge trigger की मदद से आप exact timing और pulse width को सही तरीके से measure कर सकते हैं, जो कि digital circuits, जैसे flip-flops और clock signals, में बेहद महत्वपूर्ण होते हैं।

Noise Reduction: सही trigger level पर waveform को start करके, यह oscilloscope को noise और unwanted fluctuations से बचने में मदद करता है, जिससे signal की सटीकता बनी रहती है।

इसलिए, positive edge trigger not only oscilloscope पर waveform को स्थिर और repeatable बनाता है, बल्कि signal के हर transition को accurately capture करके किसी भी प्रकार के measurement errors को भी कम करता है।

प्रयोग के उदाहरण

Square Wave Analysis

जब square wave signal की positive edge पर oscilloscope trigger होता है, तो signal को सही तरीके से analyze किया जा सकता है, जैसे कि उसकी frequency और duty cycle को मापना।

Clock Signals

डिजिटल सर्किट्स में, खासकर clock signals में, positive edge trigger का बहुत अधिक उपयोग होता है। यह सुनिश्चित करता है कि clock signal के rising edge पर ही डेटा कैप्चर हो और सर्किट सही तरीके से काम करे।

Digital Electronics

Digital electronics में, जैसे कि flip-flops और latches, positive edge trigger का उपयोग तब किया जाता है जब सर्किट को बदलने के लिए clock signal के rising edge का इंतजार किया जाता है। इसका उद्देश्य यह है कि डेटा को एक सटीक क्षण पर अपडेट किया जाए, जिससे सर्किट की स्थिरता बनी रहे और कोई race-around जैसी समस्याएं न हो।

Positive Edge Trigger और Digital Circuits

Positive Edge Trigger digital circuits, जैसे कि flip-flops और latches, में महत्वपूर्ण भूमिका निभाता है। उदाहरण के लिए, flip-flop तब अपनी स्थिति (state) बदलता है जब clock signal का rising edge आता है। यह positive edge trigger द्वारा ही निर्धारित किया जाता है।

यह सुनिश्चित करता है कि डेटा केवल एक विशिष्ट और सटीक क्षण पर capture किया जाए, जिससे circuit की स्थिरता बनी रहती है और कोई भी race-around condition उत्पन्न नहीं होती। Race-around condition एक ऐसी स्थिति होती है जब डेटा अचानक और अप्रत्याशित रूप से बदल जाता है, जो गलत आउटपुट या unstable behavior का कारण बन सकता है।

और पढ़ें: अर्थिंग (Earthing) क्या है?

Negative Edge Trigger (नेगेटिव एज ट्रिगर) क्या होता है?

डिजिटल इलेक्ट्रॉनिक्स में Edge Triggering का अर्थ है कि कोई डिवाइस केवल क्लॉक सिग्नल के बदलने के क्षण पर ही प्रतिक्रिया दे, न कि पूरे समय।

जब कोई सर्किट केवल क्लॉक सिग्नल के HIGH से LOW जाने वाले क्षण पर सक्रिय होता है, तो उसे Negative Edge Triggered Device कहा जाता है।

इस HIGH → LOW बदलाव को ही Falling Edge या Negative Edge कहते हैं।

Negative Edge Triggering का उपयोग तब किया जाता है जब यह सुनिश्चित करना जरूरी होता है कि डिवाइस सिर्फ क्लॉक के गिरते हुए एज (Falling Edge) पर ही प्रतिक्रिया दे, जिससे समय-निर्धारण में सुधार होता है और किसी भी संभावित गड़बड़ी (glitches) से बचाव होता है। यह आमतौर पर सिंकनाइज़ेशन और डेटा सैंपलिंग में उपयोगी होता है, जहाँ ट्रिगरिंग के लिए समय पर निर्भरता महत्वपूर्ण होती है

Negative Edge Trigger का मूल सिद्धांत

Negative Edge Trigger का मूल सिद्धांत यह सुनिश्चित करता है कि डिजिटल सर्किट केवल क्लॉक सिग्नल के गिरते हुए एज (falling edge) पर ही सक्रिय हो, जिससे आउटपुट में किसी भी प्रकार की अनावश्यक स्विचिंग (switching) और गड़बड़ी (glitches) से बचाव होता है। जब एक सर्किट Negative Edge Triggered होता है, तो इसका मतलब है कि आउटपुट सिर्फ उस समय बदलेगा जब क्लॉक सिग्नल HIGH से LOW में बदल जाएगा, यानी falling edge पर। इससे यह सुनिश्चित होता है कि आउटपुट केवल एक बहुत ही सटीक और समय आधारित तरीके से बदलेगा, जो सिस्टम के सही तरीके से काम करने के लिए आवश्यक है।

इस ट्रिगरिंग तकनीक का मुख्य उद्देश्य यह है कि किसी भी प्रकार का अनावश्यक स्विचिंग न हो, जो कि सिस्टम में गलत परिणाम या race conditions को उत्पन्न कर सकता है। उदाहरण के लिए, यदि सर्किट केवल क्लॉक के HIGH या LOW रहते हुए बदलता है, तो क्लॉक सिग्नल में छोटे बदलावों (जैसे noise या glitches) के कारण सिस्टम में अप्रत्याशित बदलाव हो सकते हैं, जिससे पूरी प्रणाली का व्यवहार अस्थिर हो सकता है। Negative Edge Triggering इस समस्या से बचने के लिए डिजाइन किया गया है, जिससे यह सुनिश्चित किया जा सके कि आउटपुट केवल falling edge के नजदीक आने पर ही बदले।

इस सिद्धांत के अनुसार, आप S, R, J, K या D जैसे इनपुट्स को क्लॉक HIGH या LOW के दौरान बदल सकते हैं, क्योंकि इनका प्रभाव तब तक आउटपुट पर नहीं पड़ेगा जब तक कि falling edge का इंतजार न किया जाए। इसका मतलब यह है कि इनपुट्स के बीच के छोटे-छोटे बदलाव, जो अन्यथा सर्किट में गड़बड़ी पैदा कर सकते हैं, उन्हें ट्रिगर नहीं किया जाएगा और आउटपुट को केवल falling edge के पास ही अपडेट किया जाएगा। यह न केवल सिस्टम के स्थायित्व (stability) और पूर्वानुमानता (predictability) को बढ़ाता है, बल्कि टाइमिंग के मामलों में भी अधिक विश्वसनीयता (reliability) प्रदान करता है, जो कि खासकर सिंकनाइज़ेशन और डेटा सैंपलिंग जैसे टाइमिंग-निर्भर सर्किट्स में अत्यंत महत्वपूर्ण होता है।

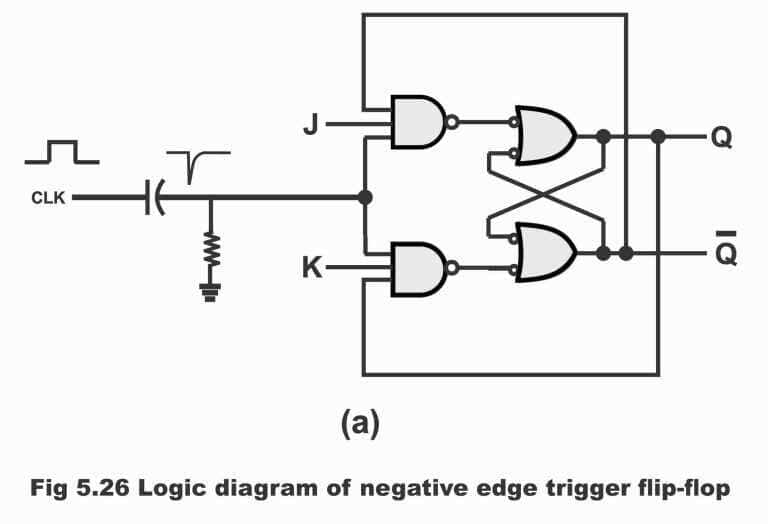

Negative Edge Triggered JK Flip-Flop की कार्यप्रणाली

Negative Edge Triggered JK Flip-Flop, SR Flip-Flop का उन्नत (advanced) रूप है, क्योंकि इसमें invalid state की समस्या नहीं होती। इस फ्लिप-फ्लॉप में J और K इनपुट्स की व्यवस्था ऐसी होती है कि हर स्थिति में आउटपुट का व्यवहार स्पष्ट और परिभाषित रहता है, जिससे सर्किट अधिक विश्वसनीय बनता है।

यह फ्लिप-फ्लॉप सिर्फ क्लॉक सिग्नल के negative edge (HIGH → LOW) पर ही कार्य करता है। इसका अर्थ यह है कि J और K इनपुट्स को उसी क्षण सैंपल किया जाता है जब क्लॉक गिरता है, और उसी समय आउटपुट Q तथा Q̅ अपडेट होते हैं। इसके अलावा किसी भी अन्य समय पर, चाहे क्लॉक HIGH हो, LOW हो, या positive edge (LOW → HIGH) पर हो, आउटपुट में कोई परिवर्तन नहीं होता और वह अपनी पिछली स्थिति को बनाए रखता है।

इस कार्यप्रणाली का मुख्य लाभ यह है कि क्लॉक के HIGH या LOW रहने के दौरान J और K इनपुट्स में होने वाले परिवर्तन आउटपुट को प्रभावित नहीं करते। इससे अनावश्यक switching, glitches, और race condition जैसी समस्याएँ काफी हद तक समाप्त हो जाती हैं। विशेष रूप से जब J और K दोनों इनपुट HIGH होते हैं, तब Negative Edge पर फ्लिप-फ्लॉप toggle करता है, लेकिन यह टॉगलिंग भी केवल एक बार और सटीक समय पर होती है, न कि पूरे क्लॉक पल्स के दौरान।

इस प्रकार, Negative Edge Triggered JK Flip-Flop की कार्यप्रणाली यह सुनिश्चित करती है कि आउटपुट केवल क्लॉक के गिरते हुए एज पर ही बदले, जिससे सर्किट stable, predictable और timing-accurate बना रहता है, जो कि सिंक्रोनस डिजिटल सिस्टम्स के लिए अत्यंत आवश्यक है।

JK Flip-Flop की Logic Behavior (Negative Edge पर)

JK Flip-Flop की Logic Behavior (Negative Edge पर) को समझने के लिए यह मान लिया जाता है कि क्लॉक का negative edge (HIGH → LOW) आ चुका है, क्योंकि इसी क्षण JK Flip-Flop वास्तव में प्रतिक्रिया देता है। इस समय J और K इनपुट्स की विभिन्न अवस्थाएँ आउटपुट के व्यवहार को पूरी तरह निर्धारित करती हैं।

जब J = 0 और K = 0 होते हैं, तब फ्लिप-फ्लॉप में कोई नया आदेश नहीं दिया जाता, इसलिए आउटपुट में कोई परिवर्तन नहीं होता। इस स्थिति में फ्लिप-फ्लॉप अपनी पिछली अवस्था को hold करता है और Q पहले जैसा ही बना रहता है। यह अवस्था मेमोरी की तरह कार्य करती है, जहाँ डेटा सुरक्षित रहता है।

जब J = 0 और K = 1 होते हैं, तब negative edge पर फ्लिप-फ्लॉप reset हो जाता है। इसका अर्थ है कि आउटपुट Q को शून्य (0) पर मजबूर कर दिया जाता है और उसका पूरक आउटपुट Q̅ एक (1) हो जाता है, चाहे पहले Q की कोई भी स्थिति रही हो।

जब J = 1 और K = 0 होते हैं, तब negative edge पर फ्लिप-फ्लॉप set हो जाता है। इस अवस्था में आउटपुट Q को एक (1) पर सेट कर दिया जाता है और Q̅ शून्य (0) हो जाता है, जिससे आउटपुट एक निश्चित और स्पष्ट स्थिति में चला जाता है।

जब J = 1 और K = 1 होते हैं, तब JK Flip-Flop की सबसे महत्वपूर्ण विशेषता सामने आती है। इस स्थिति में negative edge पर फ्लिप-फ्लॉप toggle करता है, अर्थात Q अपनी पिछली स्थिति के ठीक विपरीत हो जाता है—यदि पहले Q = 0 था तो 1 हो जाएगा, और यदि पहले Q = 1 था तो 0 हो जाएगा। यह टॉगलिंग केवल negative edge पर एक बार होती है, जिससे निरंतर oscillation की समस्या नहीं आती।

इसी सुव्यवस्थित और स्पष्ट लॉजिक व्यवहार के कारण JK Flip-Flop में कोई भी invalid condition नहीं होती। हर संभव इनपुट संयोजन पर आउटपुट का व्यवहार परिभाषित रहता है, जिससे यह फ्लिप-फ्लॉप डिजिटल सिस्टम्स में अत्यंत विश्वसनीय और व्यापक रूप से उपयोगी बन जाता है।

Negative Edge Triggered D Flip-Flop

Negative Edge Triggered D Flip-Flop डिजिटल इलेक्ट्रॉनिक्स का सबसे सरल और व्यापक रूप से उपयोग किया जाने वाला फ्लिप-फ्लॉप होता है, क्योंकि इसमें केवल एक ही इनपुट (D) होता है और इसका व्यवहार पूरी तरह स्पष्ट व निश्चित रहता है। इसकी कार्यप्रणाली बहुत सीधी है—यह फ्लिप-फ्लॉप सिर्फ क्लॉक के negative edge (HIGH → LOW) पर सक्रिय होता है और उसी क्षण D इनपुट की स्थिति को सैंपल करता है। यदि negative edge के समय D = 1 होता है तो आउटपुट Q = 1 हो जाता है, और यदि D = 0 होता है तो Q = 0 हो जाता है। इसका अर्थ यह है कि “negative edge पर D जो भी मान रखता है, वही मान Q में स्टोर हो जाता है।”

क्लॉक के HIGH या LOW रहने की पूरी अवधि में, चाहे D इनपुट कितनी भी बार बदले, आउटपुट Q पर उसका कोई प्रभाव नहीं पड़ता। आउटपुट केवल अगले negative edge आने तक अपनी पिछली स्थिति को बनाए रखता है। इसी विशेषता के कारण D Flip-Flop अनावश्यक switching, glitches और timing से जुड़ी समस्याओं से बचाता है और सर्किट को stable, predictable तथा reliable बनाता है।

इसी कारण Negative Edge Triggered D Flip-Flop को अक्सर 1-bit memory element कहा जाता है, क्योंकि यह हर negative edge पर D इनपुट के एक बिट को सुरक्षित रूप से स्टोर करता है और अगली ट्रिगरिंग तक उसे बनाए रखता है। यही सरलता और विश्वसनीयता इसे रजिस्टर, काउंटर और डेटा स्टोरेज जैसे अनेक डिजिटल सिस्टम्स का मूल घटक बनाती है।

Oscilloscope में Negative Edge Trigger का अर्थ

Oscilloscope में Negative Edge Trigger का अर्थ यह होता है कि ऑसिलोस्कोप को इस प्रकार सेट किया गया है कि वह इनपुट सिग्नल के HIGH से LOW में जाने वाले क्षण को ही ट्रिगर बिंदु माने। इसका उपयोग तब किया जाता है जब किसी सिग्नल का falling transition स्पष्ट रूप से देखना आवश्यक हो और हर बार waveform को एक ही निश्चित reference point से शुरू करना हो।

जैसे ही इनपुट सिग्नल ऊपर से नीचे आते हुए किसी तय किए गए trigger level को cross करता है, ऑसिलोस्कोप उसी क्षण ट्रिगर होकर waveform को capture कर लेता है। इससे हर बार स्क्रीन पर दिखाई देने वाली waveform स्थिर और एक जैसी रहती है, जिससे falling edge के आसपास की timing, delay या distortion को सटीक रूप से analyze करना संभव हो जाता है।

Negative Edge Trigger क्यों आवश्यक है?

Negative edge trigger विशेष रूप से तब आवश्यक और उपयोगी होता है जब किसी सिग्नल के HIGH से LOW में जाने वाले व्यवहार का विश्लेषण करना हो, जैसे switching circuits में किसी डिवाइस का turn-off behavior समझना या किसी pulse का ending point सटीक रूप से मापना। कई डिजिटल और पावर इलेक्ट्रॉनिक्स सर्किट्स में वास्तविक समस्याएँ और महत्वपूर्ण घटनाएँ rising edge पर नहीं बल्कि falling edge पर होती हैं, इसलिए उस क्षण को reference बनाना आवश्यक हो जाता है।

Negative edge trigger की सहायता से fall time, propagation delay और अन्य timing parameters को सटीक रूप से analyze किया जा सकता है, क्योंकि ऑसिलोस्कोप हर बार उसी गिरते हुए एज से waveform को capture करता है। इससे waveform स्क्रीन पर stable दिखाई देती है, बार-बार repeatable रहती है और ट्रिगर बिंदु बदलने से होने वाली measurement errors काफी हद तक कम हो जाती हैं। परिणामस्वरूप, signal behavior का विश्लेषण अधिक विश्वसनीय और सटीक बनता है, जो troubleshooting और performance evaluation के लिए अत्यंत आवश्यक होता है।

Positive Edge Trigger vs Negative Edge Trigger (Comparison)

नीचे दी गई तालिका में इन दोनों ट्रिगरिंग विधियों की तुलना की गई है, जहाँ उनके कार्य करने की दिशा, ट्रिगर होने का क्षण, आउटपुट बदलने का समय, और व्यावहारिक उपयोग को सरल और स्पष्ट रूप में समझाया गया है। यह तालिका यह तय करने में सहायता करती है कि किसी विशेष डिजिटल या टाइमिंग एप्लिकेशन के लिए कौन-सा edge trigger अधिक उपयुक्त है।

Feature / Parameter	Positive Edge Trigger	Negative Edge Trigger
Edge Direction	Low → High	High → Low
Edge Name	Rising Edge	Falling Edge
Triggering Moment	जब सिग्नल नीचे से ऊपर जाता है	जब सिग्नल ऊपर से नीचे आता है
Output Change Timing	क्लॉक के positive edge पर	क्लॉक के negative edge पर
Signal Start Reference	Rising edge से waveform शुरू होती है	Falling edge से waveform शुरू होती है
Flip-Flop Activation	केवल positive edge पर सक्रिय	केवल negative edge पर सक्रिय
Common Use	Digital clocks, counters, registers	Pulse ending, timing analysis, turn-off circuits
Oscilloscope Usage	Signal के rising transition को देखने हेतु	Signal के falling transition को देखने हेतु
Noise Sensitivity	Rising edge noise पर निर्भर	Falling edge noise पर निर्भर

Oscilloscope पर waveform को stable करना एक महत्वपूर्ण प्रक्रिया है ताकि आप सही और सटीक सिग्नल एनालिसिस कर सकें। अगर waveform स्थिर नहीं है, तो सिग्नल का सही निरीक्षण करना मुश्किल हो सकता है। निम्नलिखित स्टेप्स से आप आसानी से अपनी waveform को स्थिर बना सकते हैं:

1. सही Trigger Mode का चयन करें

Oscilloscope पर waveform को stable करने के लिए सबसे पहला कदम है सही trigger mode का चयन। इसमें तीन प्रमुख मोड होते हैं: Auto Mode, Normal Mode, और Single Mode। Auto Mode हमेशा कुछ न कुछ दिखाता रहता है, लेकिन यह कभी-कभी अस्थिर हो सकता है। Normal Mode में सिग्नल तब तक दिखाई नहीं देता जब तक वह ट्रिगर लेवल तक नहीं पहुंचता, जिससे सिग्नल ज्यादा स्थिर और भरोसेमंद दिखाई देता है। Single Mode का उपयोग तब करें जब आप एक बार ट्रिगर करके waveform को कैप्चर करना चाहते हैं। इन मोड्स के माध्यम से आप सही तरह से waveform की स्टेबिलिटी को नियंत्रित कर सकते हैं।

2. Trigger Level को Adjust करें

Trigger level वह वोल्टेज होता है, जहां से oscilloscope waveform को कैप्चर करना शुरू करता है। इसे सही तरह से एडजस्ट करना बहुत महत्वपूर्ण है। Trigger knob को घुमाकर इसे signal level के बीच में रखें। अगर trigger level बहुत ऊपर या बहुत नीचे होगा, तो waveform सही तरह से sync नहीं हो पाएगी और unstable दिखेगी। सही trigger level से waveform हर बार एक ही पॉइंट से शुरू होगी, जिससे waveform स्थिर हो जाएगी और आपकी माप सही होगी।

3. Proper Trigger Edge का चयन करें

Waveform की स्थिरता के लिए यह आवश्यक है कि आप suitable trigger edge का चयन करें। Oscilloscope में दो मुख्य प्रकार के edge triggers होते हैं: Positive Edge Trigger और Negative Edge Trigger। Positive Edge Trigger तब उपयोग होता है जब signal Low से High की ओर जाता है, जबकि Negative Edge Trigger उस स्थिति में उपयोग होता है जब signal High से Low की ओर जाता है। Signal के nature के अनुसार सही edge का चयन करने से waveform को स्थिरता मिलती है और सिग्नल का विश्लेषण करना आसान होता है।

4. Time Base (Time/Div) को सही रखें

Time base (Time/Div) को सही तरह से सेट करना भी waveform की स्थिरता को प्रभावित करता है। Time base वह समय है जिसे oscilloscope एक सेकंड में दिखाता है। यदि इसे बहुत तेज़ (fast) या बहुत धीमा (slow) किया जाता है, तो waveform स्थिर नहीं रहेगी और हिलती हुई दिखाई देगी। इसके लिए आपको time/div को इस तरह से एडजस्ट करना चाहिए कि एक या दो पूरा साइकिल स्क्रीन पर दिखाई दे, जिससे आपको सिग्नल का सही निरीक्षण मिल सके।

5. Vertical Scale (Volts/Div) को Adjust करें

Vertical scale (Volts/Div) को ठीक से सेट करना आवश्यक है, ताकि waveform स्क्रीन पर सही आकार में दिखाई दे। अगर वर्टिकल स्केल बहुत ज्यादा होगा, तो waveform छोटी दिखाई देगी, और अगर बहुत कम होगा, तो waveform पूरी स्क्रीन पर फैल जाएगी। यह जरूरी है कि आप इसे इस तरह से सेट करें कि waveform का आकार स्पष्ट रूप से दिखाई दे, जिससे आपको सिग्नल के पैटर्न और अम्प्लिट्यूड को सही तरीके से मापने में मदद मिल सके।

6. Noise को कम करें (DSO के लिए)

अगर आपके signal में बहुत अधिक noise है, तो Bandwidth Limit का उपयोग करें। यह सुविधा oscilloscope में उपलब्ध होती है और हाई-फ्रीक्वेंसी noise को कम करती है, जिससे waveform साफ और स्पष्ट दिखाई देती है। हालांकि, ध्यान रखें कि इस फीचर को सक्षम करने से हाई-फ्रीक्वेंसी डिटेल्स थोड़ी कम हो सकती हैं, लेकिन यह noisy signals को साफ करने में मदद करता है और waveform की स्थिरता में सुधार करता है।

7. Auto Set या Connect-and-View का उपयोग करें

अगर आप oscilloscope में नए हैं, तो Auto Set या Connect-and-View जैसे ऑटोमैटिक फीचर्स का उपयोग कर सकते हैं। यह फीचर्स oscilloscope की सेटिंग्स को अपने आप एडजस्ट कर देते हैं, ताकि एक साफ और स्थिर waveform स्क्रीन पर दिखाई दे। खासकर Auto Set फ़ंक्शन आपको बिना किसी मैन्युअल सेटिंग के एक अच्छी शुरुआत देता है और सिग्नल को तुरंत स्टेबल कर देता है, जिससे आपको waveform का सही निरीक्षण करने में मदद मिलती है।

इन स्टेप्स का पालन करने से आप आसानी से अपनी waveform को stable कर सकते हैं और सिग्नल का सही विश्लेषण कर पाएंगे।

Oscilloscope Trigger Modes क्या होते हैं?

Oscilloscope में Trigger Mode वह सेटिंग होती है, जो यह निर्धारित करती है कि कब और कैसे oscilloscope पर waveform दिखाई देगी। विभिन्न ट्रिगर मोड्स का उपयोग सिग्नल के प्रकार और विश्लेषण की आवश्यकता के आधार पर किया जाता है। हर मोड का अलग-अलग उपयोग होता है, और यह waveform को स्थिर और समझने में मदद करता है। आइए जानते हैं कि ये ट्रिगर मोड्स किस प्रकार से काम करते हैं:

1. Auto Trigger Mode

कार्य: Auto mode में oscilloscope अपने आप trigger करता है, भले ही सिग्नल उपलब्ध न हो। यदि कोई ट्रिगर इवेंट नहीं मिल पाता है, तो यह समय-समय पर खुद से एक ट्रिगर पैदा करता है और waveform को स्क्रीन पर दिखाता रहता है।

उपयोग: यह mode beginners के लिए आदर्श है और जब आपको continuous signals देखनी होती हैं या धीमे/रुक-रुक कर आने वाले signals के साथ काम करना होता है। इसमें स्क्रीन कभी खाली नहीं रहती, जिससे आप धीरे-धीरे सिग्नल को देख सकते हैं।

2. Normal Trigger Mode

कार्य: Normal mode केवल तभी ट्रिगर होता है जब सेट ट्रिगर की शर्तें पूरी होती हैं। यानी, जब सिग्नल का voltage level या edge condition सही होता है, तब ही waveform दिखाई देती है। अगर शर्तें पूरी नहीं होतीं, तो oscilloscope अगली ट्रिगर इवेंट का इंतजार करता है।

उपयोग: यह mode accurate measurements के लिए आदर्श है क्योंकि यह unstable signals को हटा देता है और आपको सटीक और स्थिर waveform देखने को मिलती है। यह noise या unwanted signals से बचने के लिए उपयोगी होता है।

3. Single Trigger Mode

कार्य: Single mode में oscilloscope एक ट्रिगर इवेंट का इंतजार करता है। एक बार ट्रिगर होने के बाद, यह waveform को कैप्चर करता है और pause कर देता है, जिससे आप उस सिग्नल को विश्लेषण कर सकें।

उपयोग: यह mode विशेष रूप से one-time events, glitches, या faults को कैप्चर करने के लिए आदर्श है। इसे तब इस्तेमाल किया जाता है जब आपको एक single-shot event को ठीक से देखना होता है, जैसे अचानक होने वाली घटनाएँ या दोष।

4. External Trigger Mode

कार्य: External trigger mode में oscilloscope का ट्रिगर बाहरी स्रोत से लिया जाता है, जैसे कि किसी अन्य डिवाइस से। यह आपको oscilloscope को एक external signal पर sync करने की अनुमति देता है।

उपयोग: यह mode complex systems में उपयोगी होता है, जहां आपको एक अलग स्रोत से ट्रिगर प्राप्त करना होता है, जैसे कि मल्टीपल चैनल्स या बडी सिस्टम्स की सिग्नलिंग को एक साथ देखने के लिए।

5. Edge Trigger Mode

कार्य: Edge trigger mode में oscilloscope rising edge (Low to High) या falling edge (High to Low) पर trigger होता है। यह mode सबसे अधिक उपयोग में आने वाला ट्रिगर मोड है और oscilloscope के अधिकांश केस में यही ट्रिगर मोड सेट रहता है।

उपयोग: यह mode waveform stabilization और signal synchronization के लिए आदर्श है। Positive edge या negative edge के आधार पर, यह waveform को एक निश्चित point पर stable करके दिखाता है, जिससे आपको सटीक विश्लेषण मिलता है।

Advanced Triggering Options (अधुनिक ट्रिगर मोड)

आधुनिक डिजिटल ऑसिलोस्कोप में Edge Trigger के अलावा और भी उन्नत ट्रिगर मोड होते हैं, जिनका उपयोग खासतौर पर जटिल सिग्नल के विश्लेषण के लिए किया जाता है:

• Pulse Triggering: सिग्नल के पल्स की चौड़ाई या पैटर्न को ट्रिगर करता है।
• Slope Triggering: सिग्नल के ढलान (slope) पर ट्रिगर करता है, जैसे किसी सिग्नल के चढ़ाई या गिरावट की दर।
• Logic Triggering: खास ट्रिगर शर्तों के साथ लॉजिक सिग्नल को ट्रिगर करता है, जैसे डिजिटल सिस्टम के लिए।

Oscilloscope Trigger का महत्व

Oscilloscope trigger एक महत्वपूर्ण फीचर है जो oscilloscope को signal को सही तरीके से कैप्चर करने और स्थिर रूप से प्रदर्शित करने में मदद करता है। अगर oscilloscope में trigger सही तरीके से सेट नहीं किया जाता, तो signal unstable रहता है, जिससे waveform सही तरीके से दिखाई नहीं देती। इस स्थिति में measurements और analysis संभव नहीं होते, जो कि electronic testing और debugging के लिए बहुत जरूरी हैं।

Signal की स्थिरता (Stability)

Oscilloscope का सबसे महत्वपूर्ण कार्य है signal को stable और clear तरीके से दिखाना। Trigger के बिना, signal कभी ऊपर-नीचे हो सकता है, जिससे waveform को synchronize करना मुश्किल हो जाता है। Triggering signal के specific condition पर waveform को start करने में मदद करता है, जिससे signal clear और predictable दिखाई देती है। यह विशेष रूप से तब जरूरी होता है जब आपको repetitive waveform का analysis करना हो, क्योंकि यह हर बार एक fixed point से start होता है।

Measurement और Analysis की सटीकता

Trigger के बिना, oscilloscope measurement को incorrect कर सकता है, क्योंकि signal हमेशा स्थिर नहीं रहेगा। Trigger का सही इस्तेमाल horizontal sweep को किसी specific condition पर synchronize करता है, जिससे waveform सही समय पर capture होती है। इसके बिना, measurement errors हो सकते हैं, और signal का analysis confusing हो सकता है। Trigger आपके waveform के विश्लेषण को accurate और reliable बनाता है।

Single-Shot Events को Capture करना

Single-shot events जैसे अचानक होने वाली घटनाओं को correctly capture करना, बिना trigger के बहुत मुश्किल हो सकता है। Trigger इस प्रकार के one-time events को capture करने में मदद करता है, ताकि आप glitches या faults को स्पष्ट रूप से देख सकें। यह feature debugging में बहुत काम आता है, जहाँ अचानक बदलाव होते हैं और आपको उन्हें सही समय पर देखना होता है।

Waveform की Clear Display और Synchronization

Trigger का एक और महत्वपूर्ण उद्देश्य है waveform को clear दिखाना और blur (अस्पष्टता) को रोकना। Oscilloscope signal को sync करता है, ताकि वह हमेशा एक निश्चित starting point से start हो। यदि trigger सही तरीके से सेट किया जाता है, तो waveform clearly displayed होती है और आप उसे आसानी से analyze कर सकते हैं। Blurred or distorted waveform से बचने के लिए यह step बहुत महत्वपूर्ण है।

---
