MOV क्या होता है? मेटल ऑक्साइड वैरिस्टर का कार्य, उपयोग और सिद्धांत

MOV का पूरा नाम मेटल ऑक्साइड वैरिस्टर (Metal Oxide Varistor) होता है। यह एक अत्यंत महत्वपूर्ण विद्युत सुरक्षा उपकरण है, जिसका मुख्य कार्य विद्युत और इलेक्ट्रॉनिक सर्किट को अचानक बढ़े हुए वोल्टेज (High Voltage Surge), बिजली गिरने और वोल्टेज के उतार-चढ़ाव से सुरक्षित रखना होता है। जब सर्किट में वोल्टेज सामान्य सीमा से अधिक बढ़ जाता है, तो MOV तुरंत प्रतिक्रिया देकर अतिरिक्त वोल्टेज को अपने अंदर अवशोषित कर लेता है, जिससे सर्किट के अन्य संवेदनशील घटक सुरक्षित रहते हैं।

आज के आधुनिक इलेक्ट्रॉनिक उपकरणों में MOV की भूमिका बहुत महत्वपूर्ण हो गई है। लगभग हर उपकरण जैसे SMPS, इन्वर्टर, एसी, फ्रिज, टीवी, मोबाइल चार्जर और विभिन्न प्रकार के PCB सर्किट्स में MOV का उपयोग किया जाता है, ताकि अचानक आने वाले वोल्टेज सर्ज से डिवाइस को नुकसान न पहुँचे। इसी कारण इलेक्ट्रॉनिक्स की दुनिया में यह जानना आवश्यक हो जाता है कि MOV क्या होता है और यह उपकरणों की सुरक्षा में कैसे मदद करता है।

MOV का पूरा नाम क्या होता है?

MOV का पूरा नाम मेटल ऑक्साइड वैरिस्टर (Metal Oxide Varistor) होता है। इसमें मेटल ऑक्साइड का अर्थ है जिंक ऑक्साइड जैसे धातु यौगिकों का उपयोग, जबकि वैरिस्टर ऐसे रेसिस्टर को कहते हैं जिसका प्रतिरोध मान वोल्टेज के अनुसार बदलता रहता है। सरल शब्दों में, MOV एक विशेष प्रकार का प्रतिरोधक होता है जो वोल्टेज बढ़ने या घटने पर अपना Resistance बदल लेता है और इसी गुण के कारण यह इलेक्ट्रॉनिक सर्किट को हाई वोल्टेज से सुरक्षित रखने में महत्वपूर्ण भूमिका निभाता है।

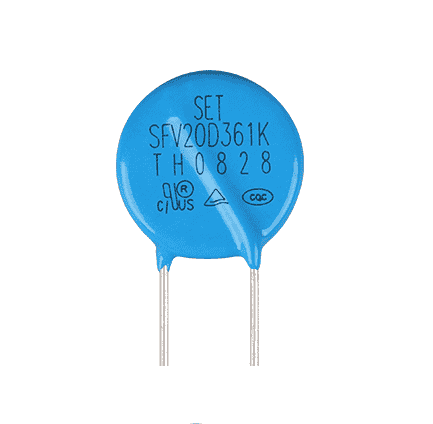

(मेटल ऑक्साइड वैरिस्टर) MOV क्या होता है?

MOV यानी मेटल ऑक्साइड वैरिस्टर एक नॉन-लिनियर सेमीकंडक्टर और वोल्टेज-निर्भर प्रतिरोधक होता है, जिसका मुख्य काम इलेक्ट्रॉनिक सर्किट को अचानक बढ़े हुए वोल्टेज से सुरक्षित रखना है। सामान्य स्थिति में, जब सप्लाई वोल्टेज तय सीमा के अंदर होता है, तब MOV का प्रतिरोध बहुत अधिक रहता है और यह सर्किट के काम में कोई रुकावट नहीं डालता। लेकिन जैसे ही वोल्टेज अचानक बढ़कर सुरक्षित सीमा से ऊपर चला जाता है (जैसे सर्ज या स्पाइक की स्थिति में), MOV का प्रतिरोध तुरंत बहुत कम हो जाता है और वह अतिरिक्त वोल्टेज को अपने अंदर अवशोषित करके अर्थ या न्यूट्रल लाइन की ओर डायवर्ट कर देता है।

संरचना की बात करें तो MOV मुख्य रूप से जिंक ऑक्साइड (Zinc Oxide) जैसे मेटल ऑक्साइड से बना होता है, जो इसे यह विशेष सुरक्षात्मक गुण देता है। इसी कारण MOV महंगे और संवेदनशील इलेक्ट्रॉनिक पुर्ज़ों को खराब होने से बचाता है, डिवाइस की आयु बढ़ाता है और सर्किट के स्थिर व सुरक्षित संचालन को सुनिश्चित करता है।

MOV का कार्य सिद्धांत – वैज्ञानिक कारण सहित

MOV (Metal Oxide Varistor) का कार्य सिद्धांत नॉन-लिनियर वोल्टेज-करंट (V–I) विशेषता पर आधारित होता है। यह गुण इसकी आंतरिक संरचना के कारण होता है। MOV मुख्य रूप से जिंक ऑक्साइड (ZnO) के सूक्ष्म कणों से बना होता है, जिनके बीच अनगिनत ग्रेन बॉउंड्री (grain boundaries) होती हैं। ये ग्रेन बॉउंड्री सामान्य अवस्था में बैरियर (potential barrier) की तरह काम करती हैं।

सामान्य वोल्टेज पर, इन ग्रेन बॉउंड्री पर मौजूद बैरियर बहुत मजबूत होते हैं, जिससे इलेक्ट्रॉनों का प्रवाह रुक जाता है। इसी कारण MOV का प्रतिरोध बहुत अधिक रहता है और यह सर्किट में लगभग निष्क्रिय रहता है।

जब वोल्टेज अचानक बढ़ता है (जैसे बिजली गिरने या स्विचिंग सर्ज के समय), तब इन ग्रेन बॉउंड्री पर लगाया गया विद्युत क्षेत्र (electric field) बहुत तेज़ हो जाता है। एक निश्चित सीमा के बाद यह बैरियर टूटने लगते हैं और इलेक्ट्रॉन टनलिंग (electron tunneling) तथा एवैलांच कंडक्शन (avalanche conduction) शुरू हो जाती है। परिणामस्वरूप MOV का प्रतिरोध बहुत तेजी से गिर जाता है।

प्रतिरोध कम होते ही अतिरिक्त धारा MOV के माध्यम से बहने लगती है और यह ऊर्जा को गर्मी (heat) के रूप में नष्ट कर देता है या अर्थ/न्यूट्रल की ओर मोड़ देता है। इससे सर्किट में जुड़े संवेदनशील इलेक्ट्रॉनिक घटक सुरक्षित रहते हैं।

जैसे ही वोल्टेज वापस सामान्य स्तर पर आता है, विद्युत क्षेत्र कमजोर हो जाता है, ग्रेन बॉउंड्री दोबारा बैरियर की तरह व्यवहार करने लगती हैं और MOV फिर से उच्च प्रतिरोध वाली अवस्था में लौट आता है।

वैज्ञानिक रूप से, MOV को इसलिए प्रभावी माना जाता है क्योंकि:

• इसकी प्रतिक्रिया समय (response time) बहुत तेज़ होती है
• यह वोल्टेज को एक निश्चित स्तर पर क्लैंप (clamp) कर देता है
• नॉन-लिनियर सेमीकंडक्टर व्यवहार के कारण यह केवल खतरनाक वोल्टेज पर ही सक्रिय होता है

इसी वैज्ञानिक संरचना और सिद्धांत के कारण MOV को आधुनिक इलेक्ट्रॉनिक सर्किटों में सर्ज प्रोटेक्शन का सबसे भरोसेमंद घटक माना जाता है।

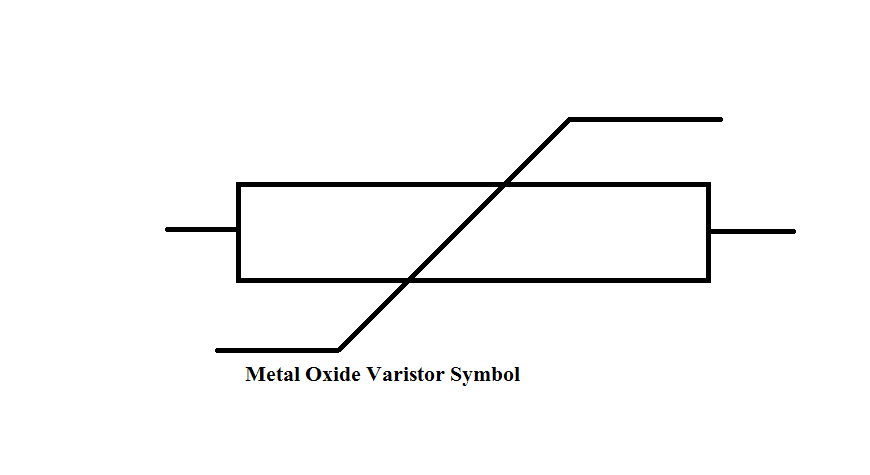

MOV का विद्युत प्रतीक (Symbol)

विद्युत सर्किट डायग्राम में MOV (Metal Oxide Varistor) का प्रतीक देखने में सामान्य रेसिस्टर के प्रतीक से काफ़ी मिलता-जुलता होता है, ताकि यह स्पष्ट रहे कि यह भी प्रतिरोध (Resistance) से जुड़ा हुआ घटक है। अंतर केवल इतना होता है कि इसके रेसिस्टर चिन्ह पर एक हल्की तिरछी या घुमावदार रेखा बनाई जाती है। यह अतिरिक्त रेखा इस बात का संकेत देती है कि MOV का प्रतिरोध स्थिर नहीं होता, बल्कि लगाए गए वोल्टेज के अनुसार बदलता है।

इस प्रतीक के माध्यम से सर्किट डिजाइनर तुरंत पहचान लेते हैं कि यह सामान्य रेसिस्टर नहीं है, बल्कि एक वोल्टेज-निर्भर प्रतिरोधक है, जिसका उपयोग मुख्य रूप से सर्ज और हाई वोल्टेज से सुरक्षा के लिए किया जाता है।

इलेक्ट्रॉनिक्स में MOV का उपयोग कहाँ किया जाता है?

MOV (मेटल ऑक्साइड वैरिस्टर) का उपयोग उन सभी इलेक्ट्रॉनिक और विद्युत उपकरणों में किया जाता है जहाँ अचानक वोल्टेज बढ़ने (Voltage Surge) से नुकसान होने की संभावना रहती है। यह उपकरणों के इनपुट पर लगाकर अतिरिक्त वोल्टेज को नियंत्रित करता है और संवेदनशील सर्किट को सुरक्षित रखता है।

इलेक्ट्रॉनिक्स में MOV का उपयोग (Applications of MOV):

• स्विच मोड पावर सप्लाई (SMPS): इनपुट पर आने वाले वोल्टेज सर्ज से संवेदनशील सेमीकंडक्टर को सुरक्षित रखने के लिए।
• इन्वर्टर और UPS: मेन सप्लाई या बैटरी स्विचिंग के समय उत्पन्न होने वाले वोल्टेज स्पाइक्स से सर्किट की सुरक्षा के लिए।
• एयर कंडीशनर (AC): कंप्रेसर स्टार्ट/स्टॉप और लाइन फ्लक्चुएशन के दौरान कंट्रोल बोर्ड को नुकसान से बचाने के लिए।
• वॉशिंग मशीन: मोटर और कंट्रोल सर्किट को अचानक बढ़े वोल्टेज से सुरक्षित रखने के लिए।
• वायरलेस चार्जर और एडेप्टर: चार्जिंग सर्किट को हाई वोल्टेज से बचाकर डिवाइस की उम्र बढ़ाने के लिए।
• LED ड्राइवर: वोल्टेज सर्ज के कारण LED के जल्दी खराब होने से बचाव के लिए।
• औद्योगिक नियंत्रण पैनल: भारी मशीनों की स्विचिंग से पैदा होने वाले सर्ज और नॉइज़ से कंट्रोल सिस्टम की सुरक्षा के लिए।

जहाँ भी बिजली की आपूर्ति में उतार-चढ़ाव, स्विचिंग सर्ज या हाई वोल्टेज स्पाइक का जोखिम होता है, वहाँ MOV को एक अनिवार्य सुरक्षा घटक के रूप में उपयोग किया जाता है ताकि उपकरण सुरक्षित, स्थिर और लंबे समय तक सही ढंग से काम कर सकें।

MOV और फ्यूज़ में अंतर (Difference Between MOV and Fuse)

इलेक्ट्रॉनिक और विद्युत सर्किट की सुरक्षा के लिए MOV और फ्यूज़ दोनों का उपयोग किया जाता है, लेकिन दोनों की कार्य विधि और सुरक्षा का उद्देश्य अलग-अलग होता है। MOV मुख्य रूप से वोल्टेज सर्ज से सुरक्षा देता है, जबकि फ्यूज़ अधिक करंट की स्थिति में सर्किट को काटकर नुकसान से बचाता है। नीचे तालिका के माध्यम से दोनों का अंतर स्पष्ट रूप से समझा जा सकता है।

MOV और अन्य सर्ज प्रोटेक्शन डिवाइस में अंतर

सर्ज प्रोटेक्शन के लिए MOV सबसे अधिक इस्तेमाल किया जाने वाला घटक है, लेकिन यह अकेला विकल्प नहीं है। अलग-अलग अनुप्रयोगों में सुरक्षा की आवश्यकता, प्रतिक्रिया समय और ऊर्जा सहन क्षमता के आधार पर अन्य डिवाइस भी उपयोग किए जाते हैं। नीचे MOV की तुलना कुछ सामान्य सर्ज प्रोटेक्शन उपकरणों से की गई है।

MOV और TVS डायोड में अंतर

TVS (Transient Voltage Suppressor) डायोड की प्रतिक्रिया गति MOV से तेज़ होती है, जिससे यह अचानक आने वाले छोटे वोल्टेज स्पाइक्स को तुरंत दबा देता है। हालांकि, इसकी ऊर्जा अवशोषण क्षमता सीमित होती है। इसलिए TVS डायोड का उपयोग संवेदनशील इलेक्ट्रॉनिक सर्किट्स जैसे माइक्रोकंट्रोलर, IC और डेटा लाइनों में किया जाता है।

MOV और गैस डिस्चार्ज ट्यूब (GDT) में अंतर

GDT बहुत अधिक सर्ज करंट को सहन कर सकती है, जो MOV से अधिक होता है। लेकिन इसका प्रतिक्रिया समय धीमा होता है। यही कारण है कि GDT (गैस डिस्चार्ज ट्यूब) का उपयोग दूरसंचार उपकरणों, एंटीना लाइनों और बाहरी इंस्टॉलेशन में किया जाता है।

MOV और सर्ज प्रोटेक्शन IC में अंतर

सर्ज प्रोटेक्शन IC आधुनिक और उन्नत समाधान होते हैं, जो सटीक वोल्टेज क्लैंपिंग और अतिरिक्त सुरक्षा फीचर्स प्रदान करते हैं। ये अधिक भरोसेमंद हैं, लेकिन लागत भी अधिक होती है। आमतौर पर इन्हें हाई-एंड इलेक्ट्रॉनिक्स, मेडिकल उपकरण और महत्वपूर्ण सिस्टम में लगाया जाता है।

MOV एक संतुलित और व्यापक रूप से इस्तेमाल होने वाला घटक है, जो लागत, प्रतिक्रिया समय और ऊर्जा सहन क्षमता के बीच अच्छा संतुलन देता है। विशेष परिस्थितियों में TVS, GDT या सर्ज प्रोटेक्शन IC को MOV के साथ या उसके स्थान पर लगाया जाता है, ताकि सर्किट को अधिक प्रभावी सुरक्षा मिल सके।

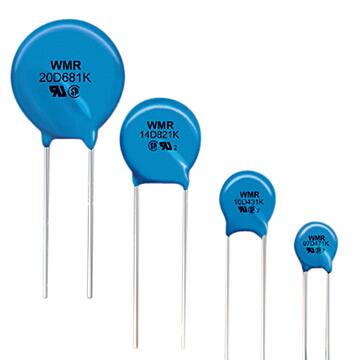

MOV का मान (Value) कैसे चुनें?

MOV का सही चयन सर्किट की सुरक्षा और विश्वसनीयता के लिए बेहद महत्वपूर्ण है। MOV चुनते समय कुछ मुख्य कारकों पर ध्यान देना चाहिए:

सप्लाई वोल्टेज

• आपके सर्किट में लागू होने वाला वोल्टेज (जैसे 110V या 220V AC) तय करना।
• यह तय करता है कि MOV किस क्लैम्पिंग वोल्टेज वाले मॉडल से फिट होगा।

क्लैम्पिंग वोल्टेज (Clamping Voltage)

• यह वह वोल्टेज सीमा होती है जिस पर MOV अपना प्रतिरोध कम करके अतिरिक्त वोल्टेज को अवशोषित करता है।
• सर्किट के लिए सुरक्षित वोल्टेज से थोड़ी अधिक क्लैम्पिंग वोल्टेज वाली MOV चुनें।

ऊर्जा रेटिंग (Energy Rating)

• MOV कितनी ऊर्जा (जूल में) को एक बार में अवशोषित कर सकता है।
• जितनी उच्च सर्ज क्षमता चाहिए, उतनी उच्च जूल रेटिंग वाली MOV चुनें।

डिस्क का आकार

• MOV के भौतिक आकार (जैसे 7 मिमी, 10 मिमी, 14 मिमी) से उसकी ऊर्जा अवशोषण क्षमता और करंट हैंडलिंग तय होती है।
• बड़े आकार की MOV आमतौर पर अधिक शक्ति और लंबे समय तक सर्ज सहन कर सकती हैं।

उदाहरण: 220V एसी सप्लाई के लिए आमतौर पर 14D471 MOV का उपयोग किया जाता है, जो सही क्लैम्पिंग वोल्टेज और पर्याप्त ऊर्जा रेटिंग प्रदान करता है।

MOV का चुनाव सप्लाई वोल्टेज, क्लैम्पिंग वोल्टेज, ऊर्जा रेटिंग और आकार के आधार पर करना चाहिए, ताकि सर्किट को अधिकतम सुरक्षा मिल सके और इलेक्ट्रॉनिक उपकरण सुरक्षित रहें।

MOV (मेटल ऑक्साइड वैरिस्टर) खराब होने के कारण

MOV खराब होने के कई कारण हो सकते हैं, जो इसकी सुरक्षा क्षमता को प्रभावित करते हैं। सबसे आम कारण हैं:

1. अत्यधिक वोल्टेज सर्ज (Overvoltage Surges)

MOV मुख्य रूप से वोल्टेज स्पाइक्स और सर्ज से सर्किट की सुरक्षा करता है। हालांकि, अगर अचानक बहुत बड़ा वोल्टेज सर्ज आता है, जैसे बिजली गिरने (Lightning) या अन्य सर्ज स्रोतों से, तो MOV अत्यधिक ऊर्जा को अवशोषित करता है। बार-बार छोटे सर्ज भी MOV के अंदरूनी पदार्थ को धीरे-धीरे कमजोर कर देते हैं, जिससे इसकी सुरक्षा क्षमता कम हो जाती है।

2. अत्यधिक गर्मी (Thermal Stress)

MOV लगातार सर्ज अवशोषित करता है, जिससे उसका तापमान बढ़ जाता है। अत्यधिक गर्मी के कारण इसका सिरेमिक या जिंक ऑक्साइड मटेरियल पिघल सकता है, शॉर्ट-सर्किट या फटने जैसी समस्या उत्पन्न हो सकती है। लंबे समय तक गर्मी की प्रतिक्रिया MOV की सुरक्षा क्षमता को भी कम कर देती है।

3. गलत वैल्यू का चयन (Incorrect Rating)

यदि MOV का क्लैम्पिंग वोल्टेज या सप्लाई वोल्टेज के अनुसार सही चयन नहीं किया गया, तो यह आसानी से खराब हो सकता है। गलत वैल्यू वाले MOV को लगातार सर्ज सहना मुश्किल होता है, जिससे इसका अंदरूनी पदार्थ जल्दी क्षतिग्रस्त हो जाता है।

4. निम्न गुणवत्ता वाला MOV (Low-Quality MOV)

सस्ते या कम गुणवत्ता वाले MOV लंबे समय तक बार-बार उपयोग के बाद अपनी क्षमता खो देते हैं। ये जल्दी उम्र पूरी कर लेते हैं और सामान्य ऑपरेशन के दौरान भी सुरक्षा देने में असफल हो सकते हैं।

5. आंतरिक क्षति (Internal Degradation)

समय के साथ MOV के अंदर के जिंक ऑक्साइड के कण कमजोर हो जाते हैं। यह धीरे-धीरे उसकी वोल्टेज अवशोषण क्षमता को घटा देता है। अंततः MOV शॉर्ट हो सकता है या पूरी तरह काम करना बंद कर सकता है।

MOV खराब होने के लक्षण

• मल्टीमीटर से जाँच करने पर शॉर्ट सर्किट दिखाना या बहुत कम रेजिस्टेंस देना।
• फटने या धूसर/भूरा रंग लेना।
• सर्किट में लगातार फ्यूज़ उड़ना या ओवरलोड संकेत देना।

MOV को कैसे चेक करें (MOV Testing)

MOV (Metal Oxide Varistor) का मुख्य काम सर्किट को वोल्टेज स्पाइक्स और सर्ज से बचाना है। समय के साथ MOV खराब हो सकता है, इसलिए इसे नियमित रूप से चेक करना आवश्यक है। नीचे MOV की जाँच के सरल और सुरक्षित तरीके दिए गए हैं।

1. दृश्य निरीक्षण (Visual Inspection)

MOV की पहली जांच आंखों से निरीक्षण करना है। MOV पर दरारें, फटने के निशान या भूरापन/सेंकना दिखाई दे, तो इसका मतलब है कि यह खराब हो गया है। कभी-कभी MOV के ऊपर जलने के निशान भी दिखाई देते हैं। ऐसे MOV को तुरंत बदलना चाहिए क्योंकि यह अब सुरक्षित रूप से वोल्टेज स्पाइक्स को अवशोषित नहीं कर पाएगा।

2. मल्टीमीटर से जाँच (Testing with Multimeter)

MOV की सबसे भरोसेमंद जांच मल्टीमीटर के जरिए की जा सकती है। पहले MOV को सर्किट से अलग करें ताकि माप सही हो।

• मल्टीमीटर को ओम (Ω) मोड या डायोड टेस्ट मोड पर सेट करें।
• मल्टीमीटर के probes को MOV के दो टर्मिनल्स पर लगाएँ।
• अगर MOV सही है, तो मल्टीमीटर बहुत उच्च रेजिस्टेंस दिखाएगा या कोई वैल्यू नहीं दिखेगी।
• अगर MOV खराब है, तो यह बहुत कम रेजिस्टेंस दिखाएगा या बीप करेगा, जो शॉर्ट सर्किट का संकेत है।

3. अन्य संकेत (Other Indicators)

MOV की खराबी के अन्य संकेतों पर भी ध्यान दें:

• सर्किट बार-बार फ्यूज़ उड़ाता है।
• UPS, SMPS या अन्य इलेक्ट्रॉनिक उपकरण सही काम नहीं कर रहे।
• MOV के आसपास जलने की गंध महसूस होना।
• इन संकेतों पर तुरंत MOV की जांच करनी चाहिए।

4. सावधानियाँ (Precautions)

• MOV की जाँच करते समय हमेशा सर्किट से डिस्कनेक्ट करके ही मल्टीमीटर का प्रयोग करें।
• कभी भी MOV को सीधा विद्युत सप्लाई पर टेस्ट करने की कोशिश न करें, यह बहुत खतरनाक हो सकता है।
• यदि MOV खराब निकले, तो हमेशा सही वोल्टेज और रेटिंग वाला नया MOV लगाएँ।

MOV का क्या फ़ायदा होता है (Benefits of MOV)

MOV (Metal Oxide Varistor) का मुख्य लाभ यह है कि यह इलेक्ट्रॉनिक सर्किट और उपकरणों को उच्च वोल्टेज सर्ज और स्पाइक्स से सुरक्षित रखता है।

1. उपकरणों की सुरक्षा (Protection of Devices)

MOV अचानक बढ़े हुए वोल्टेज को अवशोषित करता है और इसे ग्राउंड की ओर मोड़ देता है। इस प्रक्रिया से सर्किट में लगे महंगे और संवेदनशील उपकरण जैसे SMPS, UPS, इन्वर्टर, टीवी, फ्रिज और मोबाइल चार्जर सुरक्षित रहते हैं। बिना MOV के ये उपकरण वोल्टेज स्पाइक के कारण खराब हो सकते हैं।

2. सर्किट की आयु बढ़ाता है (Increases Circuit Lifespan)

MOV वोल्टेज स्पाइक्स को रोककर सर्किट में अतिरिक्त तनाव कम करता है। इससे न केवल उपकरण सुरक्षित रहते हैं, बल्कि पूरे सर्किट की जीवन अवधि भी बढ़ जाती है। लंबे समय तक सर्किट की विश्वसनीयता बढ़ाने में MOV मददगार होता है।

3. बिजली की स्थिरता बनाए रखता है (Maintains Electrical Stability)

MOV अचानक वोल्टेज वृद्धि को नियंत्रित करता है और सर्किट को स्थिर रखता है। इससे उपकरण और सर्किट सुरक्षित और सही तरीके से काम करते हैं, बिना बार-बार फ्यूज़ उड़ाए या सर्ज से प्रभावित हुए।

4. उपयोग में आसान और कम रखरखाव (Easy to Use and Low Maintenance)

MOV को सर्किट में लगाना आसान होता है और यह स्वचालित रूप से वोल्टेज सर्ज को नियंत्रित करता है। MOV का नियमित रखरखाव कम होता है और यह लंबे समय तक सुरक्षित रूप से काम करता है।

अक्सर पूछे जाने वाले प्रश्न (Frequently Asked Questions)
