इलेक्ट्रिक पंखे आज के समय में हमारे दैनिक जीवन का एक अनिवार्य हिस्सा बन चुके हैं। घरों से लेकर ऑफिस, दुकानों, फैक्ट्रियों और विभिन्न औद्योगिक क्षेत्रों तक इनका व्यापक उपयोग होता है। बिजली की आपूर्ति के आधार पर पंखों को मुख्य रूप से एसी (AC), डीसी (DC) और एसी/डीसी प्रकारों में बांटा जाता है। वहीं डिजाइन और उपयोग के अनुसार सीलिंग फैन, टेबल फैन, पेडेस्टल फैन, वॉल फैन और एग्जॉस्ट फैन जैसे कई मॉडल बाजार में उपलब्ध हैं।
सीलिंग फैन, जो आमतौर पर बेडरूम, हॉल और किचन में लगाए जाते हैं, अलग-अलग ब्लेड साइज जैसे 36 इंच, 48 इंच और 52 इंच में आते हैं। लेकिन क्या आपने कभी सोचा है कि पंखा चालू करते ही वह घूमना कैसे शुरू करता है? इसके पीछे एक छोटा लेकिन बेहद महत्वपूर्ण इलेक्ट्रिकल कंपोनेंट काम करता है — Fan Capacitor, यही कैपेसिटर मोटर को स्टार्टिंग टॉर्क देता है और पंखे को स्मूथ तथा स्थिर गति से चलाने में मदद करता है। इस लेख में हम फैन कैपेसिटर की संरचना, कार्यप्रणाली, प्रकार और इसके उपयोगों को विस्तार से समझेंगे।
Table of Contents
Fan Capacitor क्या है?
Fan Capacitor (फैन कैपेसिटर), जिसे आम बोलचाल में फैन कंडेनसर भी कहा जाता है, एक महत्वपूर्ण इलेक्ट्रॉनिक घटक है जो पंखे की मोटर को स्टार्ट (Start) करने और लगातार चलाए रखने (Run) में सहायता करता है। यह हर सामान्य सिंगल-फेज़ (Single Phase) इलेक्ट्रिक पंखे का अनिवार्य हिस्सा होता है।
तकनीकी रूप से, कैपेसिटर एक ऐसा इलेक्ट्रॉनिक कंपोनेंट है जो विद्युत ऊर्जा को अपने अंदर चार्ज (Charge) के रूप में संग्रहित करता है और आवश्यकता पड़ने पर उसे छोड़ता है। पंखे की मोटर में इसका मुख्य कार्य फेज़ शिफ्ट (Phase Shift) उत्पन्न करना होता है। यह करंट के प्रवाह में हल्का समय अंतर (phase difference) पैदा करता है, जिससे मोटर में घूर्णन बल (rotational torque) उत्पन्न होता है।
सीधे शब्दों में कहें तो, फैन कैपेसिटर मोटर को शुरुआती धक्का (starting torque) देने और उसे स्थिर व स्मूद गति से चलाने में मदद करता है। यदि कैपेसिटर सही तरीके से काम न करे, तो पंखा धीमा चल सकता है, स्टार्ट होने में समस्या आ सकती है, या उसे हाथ से घुमाने की आवश्यकता पड़ सकती है।
और पढ़ें: Stepper Motor स्टेपर मोटर क्या है?
पंखे में Fan Capacitor क्यों लगाया जाता है?
पंखे में लगाया जाने वाला Fan Capacitor (कंडेनसर) कोई साधारण पार्ट नहीं है, बल्कि सिंगल-फेज़ AC मोटर के सही संचालन का मूल आधार है। चूँकि घरेलू पंखों में Single-phase Induction Motor उपयोग होती है, यह मोटर अपने आप घूर्णनशील चुंबकीय क्षेत्र (Rotating Magnetic Field) उत्पन्न नहीं कर पाती। इसी कमी को पूरा करने के लिए कैपेसिटर लगाया जाता है।
नीचे इसके मुख्य कारणों को तकनीकी दृष्टि से समझें:
1. स्टार्टिंग टॉर्क (Starting Torque) प्रदान करना: Single-phase मोटर में केवल सप्लाई देने से रोटर स्वयं घूमना शुरू नहीं करता। पंखों में सामान्यतः Single-phase induction motor का उपयोग होता है, जिसमें प्रारंभिक घूर्णन के लिए अतिरिक्त व्यवस्था आवश्यक होती है। कैपेसिटर, स्टार्टिंग वाइंडिंग के साथ मिलकर करंट में Phase Shift उत्पन्न करता है। यह फेज अंतर दो अलग-अलग करंट बनाता है, जिससे कृत्रिम रूप से एक Rotating Magnetic Field तैयार होता है।
2. मोटर को Smooth और Stable चलाना: कैपेसिटर केवल स्टार्टिंग के समय ही कार्य नहीं करता, बल्कि रनिंग कंडीशन में भी सीमित मात्रा में फेज शिफ्ट बनाए रखता है। इससे मोटर का संचालन संतुलित बना रहता है।
इसके परिणामस्वरूप मोटर की गति (RPM) स्थिर रहती है, वाइब्रेशन कम होता है और करंट फ्लो संतुलित रहता है। इस कारण पंखा बिना झटके के स्मूद और स्थिर तरीके से चलता है।
3. पावर फैक्टर में सुधार (Power Factor Improvement): पंखे की मोटर एक Inductive Load होती है, जिसमें करंट और वोल्टेज के बीच लैग (lag) पाया जाता है। कैपेसिटर इस लैग को आंशिक रूप से संतुलित करता है, जिससे Reactive Power कम होती है और पावर फैक्टर में सुधार होता है।
4. आवाज़ और Electrical Noise कम करना: मोटर के संचालन के दौरान वोल्टेज स्पाइक्स और हल्के इलेक्ट्रिकल उतार-चढ़ाव उत्पन्न हो सकते हैं। कैपेसिटर इन उतार-चढ़ावों को आंशिक रूप से स्मूद करने में सहायता करता है।
पंखे में कैपेसिटर (कंडेनसर) लगाने का मुख्य उद्देश्य मोटर को प्रारंभिक टॉर्क प्रदान करना तथा उसे लगातार, स्थिर और ऊर्जा-दक्ष तरीके से चलाना है। यह सिंगल-फेज मोटर में आवश्यक फेज शिफ्ट उत्पन्न कर घूर्णनशील चुंबकीय क्षेत्र बनाता है, जो पंखे के सुचारू और विश्वसनीय संचालन की आधारशिला है।
और पढ़ें: डीसी सर्वो मोटर परिभाषा, डायग्राम, विशेषताएँ और अनुप्रयोग
फैन कैपेसिटर के तकनीकी विनिर्देश (Technical Specifications)
नीचे दिए गए स्पेसिफिकेशन एक सामान्य सिंगल-फेज़ सीलिंग फैन में उपयोग होने वाले कैपेसिटर की विशिष्ट तकनीकी विशेषताओं को दर्शाते हैं:
- माउंटिंग स्टाइल (Mounting Type): थ्रू-होल डिज़ाइन, जिसे सीधे सर्किट या वायरिंग सिस्टम में जोड़ा जा सकता है।
- धारिता (Capacitance Range): लगभग 1.5 MFD से 4 MFD तक — यह रेंज पंखे की मोटर के स्टार्टिंग और रनिंग टॉर्क की आवश्यकता के अनुसार चुनी जाती है।
- रेटेड वोल्टेज (Voltage Rating): 440 VAC, जो उच्च वोल्टेज उतार-चढ़ाव को सहने की क्षमता प्रदान करता है।
- कार्य आवृत्ति (Operating Frequency): 50 Hz, जो सामान्य घरेलू एसी सप्लाई के अनुरूप है।
- चरण (Phase Type): Single Phase मोटर के लिए उपयुक्त।
- सहनशीलता (Tolerance): लगभग ±5%, जिससे वास्तविक धारिता मान निर्धारित सीमा के भीतर बना रहता है।
- बनावट (Shape & Construction): बेलनाकार (Cylindrical) बॉडी, जो कॉम्पैक्ट और टिकाऊ होती है।
- आयाम (Dimensions): व्यास: लगभग 27 मिमी
- कुल आकार: लगभग 27 × 52 मिमी
- ऑपरेटिंग तापमान सीमा (Operating Temperature Range): लगभग –25°C से +85°C, जिससे यह विभिन्न पर्यावरणीय परिस्थितियों में स्थिर प्रदर्शन दे सके।
- टर्मिनल प्रकार (Terminal Type): वायर-लीड (तार के सिरे), जिन्हें सीधे कनेक्शन के लिए उपयोग किया जाता है।
ये सभी विनिर्देश सुनिश्चित करते हैं कि कैपेसिटर पंखे की मोटर के साथ सुरक्षित, स्थिर और दीर्घकालिक संचालन प्रदान कर सके।
और पढ़ें: AC Servo Motor क्या है?
Fan Capacitor कैसे काम करता है? (Working Principle)
Fan Capacitor की कार्यप्रणाली को सही ढंग से समझने के लिए पहले यह जानना ज़रूरी है कि सीलिंग फैन में Single-Phase Induction Motor लगी होती है। सिंगल-फेज़ सप्लाई अपने आप घूर्णनशील चुंबकीय क्षेत्र (Rotating Magnetic Field) उत्पन्न नहीं कर सकती। यही कारण है कि मोटर को घूमाने के लिए अतिरिक्त फेज शिफ्ट की आवश्यकता होती है — और यह काम कैपेसिटर करता है। अधिकांश पंखों में दो प्रकार की वाइंडिंग होती हैं:
- Main (Running) Winding
- Starting (Auxiliary) Winding
कैपेसिटर को सामान्यतः स्टार्टिंग वाइंडिंग के साथ सीरीज़ में जोड़ा जाता है।

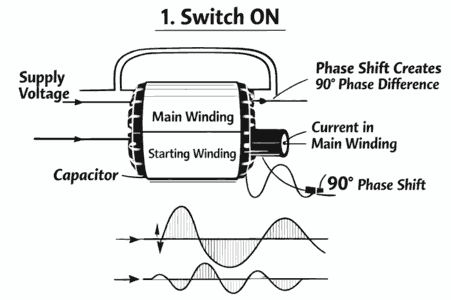

1. स्विच ON करते ही क्या होता है?
जैसे ही पंखा चालू किया जाता है, सप्लाई वोल्टेज मोटर की दोनों वाइंडिंग — Main winding और Starting winding — तक पहुँचती है। उसी क्षण कैपेसिटर चार्ज होता है और स्टार्टिंग वाइंडिंग में बहने वाले करंट का Phase Shift कर देता है।
यह फेज अंतर, जो सामान्यतः लगभग 90° के आसपास होता है, Main और Starting winding के करंट के बीच समय अंतर उत्पन्न करता है। यही समय अंतर आगे चलकर घूर्णन की प्रक्रिया की नींव रखता है।

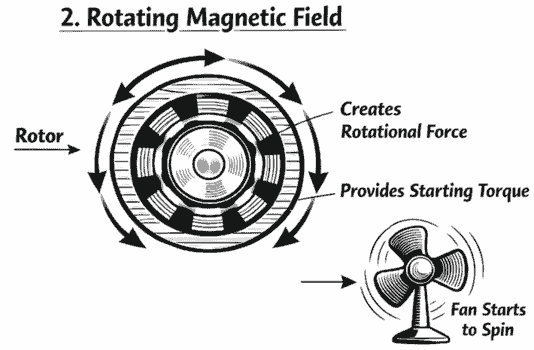

2. Rotating Magnetic Field का निर्माण
जब दो अलग-अलग फेज वाले करंट मोटर में प्रवाहित होते हैं, तो उसके अंदर कृत्रिम रूप से एक Rotating Magnetic Field बनता है। यही घूर्णनशील चुंबकीय क्षेत्र रोटर पर टॉर्क उत्पन्न करता है।
इस टॉर्क के कारण मोटर तुरंत घूमना शुरू कर देती है और पंखे को आवश्यक Starting Torque प्राप्त होता है। परिणामस्वरूप मोटर केवल भिनभिनाने के बजाय वास्तविक रूप से घूमने लगती है। यदि कैपेसिटर मौजूद न हो, तो मोटर आवाज तो करेगी, लेकिन स्वयं स्टार्ट नहीं हो पाएगी।

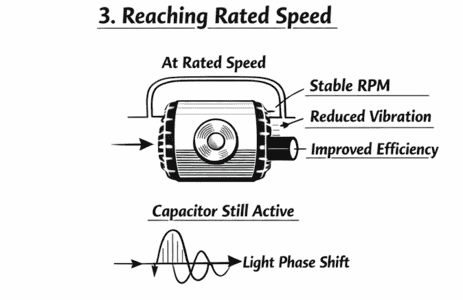

3. Speed प्राप्त होने के बाद क्या होता है?
जब पंखा अपनी निर्धारित गति (Rated Speed) पर पहुँच जाता है, तब उच्च प्रारंभिक टॉर्क की आवश्यकता कम हो जाती है। हालांकि, कैपेसिटर की भूमिका पूरी तरह समाप्त नहीं होती।
रनिंग अवस्था में भी कैपेसिटर हल्का फेज शिफ्ट बनाए रखता है, जिससे मोटर स्थिर RPM पर चलती है, कम वाइब्रेशन उत्पन्न करती है और बेहतर दक्षता (Efficiency) के साथ कार्य करती है।
स्टार्ट और रन कैपेसिटर की भूमिका
अधिकांश सीलिंग फैन में स्टार्ट और रन कैपेसिटर की अलग-अलग भूमिकाएँ हो सकती हैं।
- स्टार्ट कैपेसिटर उच्च प्रारंभिक टॉर्क प्रदान करने के लिए डिज़ाइन किया जाता है। यह केवल मोटर स्टार्ट होने के समय सक्रिय रहता है और आकार में अपेक्षाकृत बड़ा होता है।
- रन कैपेसिटर निरंतर संचालन के लिए बनाया जाता है। यह आकार में छोटा होता है, Non-polarized होता है (किसी भी दिशा में जोड़ा जा सकता है) और सामान्यतः 1 µF से 50 µF तक की धारिता सीमा में उपलब्ध होता है।
कई आधुनिक पंखों में एक ही कैपेसिटर स्टार्ट और रन — दोनों कार्य कर सकता है, जिससे संरचना सरल और अधिक कॉम्पैक्ट बन जाती है।
और पढ़ें: DC Shunt Motor – परिभाषा, डायग्राम, विशेषताएँ, स्पीड कंट्रोल
फैन कैपेसिटर (Fan Capacitor) पंखे की गति को कैसे नियंत्रित करता है?
फैन कैपेसिटर पंखे की गति को फेज शिफ्ट और टॉर्क नियंत्रण के सिद्धांत पर नियंत्रित करता है। जैसे ही पंखा ON किया जाता है, कैपेसिटर सहायक (स्टार्टिंग) वाइंडिंग में फेज-शिफ्टेड करंट भेजता है, जिससे मोटर के अंदर एक घूर्णनशील चुंबकीय क्षेत्र बनता है। यह क्षेत्र पर्याप्त प्रारंभिक टॉर्क उत्पन्न करता है, जिससे मोटर बिना रुकावट तेजी से घूमना शुरू करती है और अपनी निर्धारित गति तक पहुँचती है।
रनिंग अवस्था में भी कैपेसिटर करंट के फेज संबंध को संतुलित बनाए रखता है, जिससे RPM स्थिर रहता है, कंपन कम होता है और संचालन अधिक स्मूद हो जाता है। स्पीड रेगुलेटर के साथ मिलकर यह मोटर में प्रवाहित प्रभावी करंट और टॉर्क को नियंत्रित करता है, जिसके आधार पर पंखे की गति को कम या अधिक किया जाता है।
और पढ़ें: सीरीज डीसी मोटर की कार्यप्रणाली और अनुप्रयोग

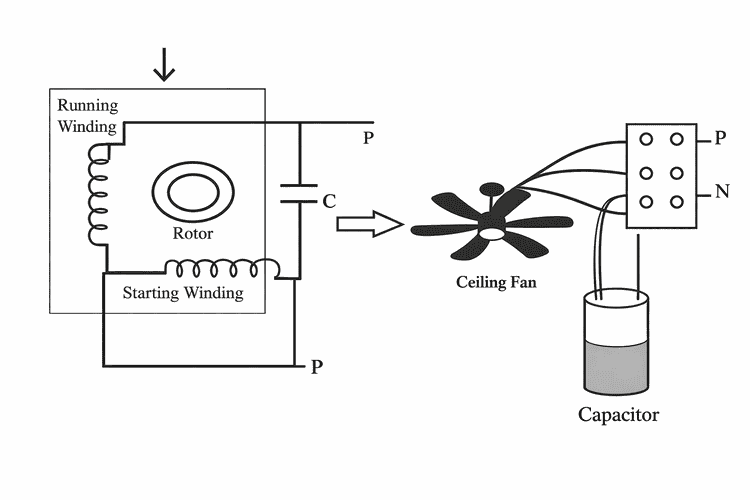

फैन कैपेसिटर कनेक्शन आरेख की व्याख्या (Fan Capacitor Connection Diagram)
यह चित्र एक Ceiling Fan Capacitor Connection Diagram को दर्शाता है, जिसमें सिंगल-फेज़ पंखे की मोटर, उसकी वाइंडिंग और कैपेसिटर के बीच का कनेक्शन स्पष्ट रूप से दिखाया गया है। इसमें मोटर के आंतरिक सर्किट और बाहरी वायरिंग दोनों को समझने योग्य तरीके से प्रस्तुत किया गया है।
चित्र के बाईं ओर मोटर का आंतरिक भाग दर्शाया गया है। इसमें Running Winding (Main Winding) दिखाई गई है, जो मोटर को निरंतर चलाने का कार्य करती है। इसके साथ Starting Winding (Auxiliary Winding) भी दिखाई गई है, जो मोटर को प्रारंभिक टॉर्क देने के लिए उपयोग की जाती है। बीच में Rotor दिखाया गया है, जो चुंबकीय क्षेत्र के प्रभाव से घूमता है। Capacitor (C) को स्टार्टिंग वाइंडिंग के साथ सीरीज़ में जोड़ा गया है। Phase (P) सप्लाई पहले Main Winding और Capacitor के माध्यम से Starting Winding तक पहुँचती है, जबकि Neutral (N) सीधे मोटर से जुड़ा रहता है।
कैपेसिटर का मुख्य कार्य स्टार्टिंग वाइंडिंग में जाने वाले करंट का Phase Shift करना है। Main और Starting वाइंडिंग में अलग-अलग फेज के करंट के कारण मोटर के अंदर Rotating Magnetic Field बनता है। इसी प्रक्रिया से मोटर को शुरुआती टॉर्क मिलता है, Rotor घूमना शुरू करता है और पंखा सुचारू रूप से चलने लगता है।
चित्र के दाईं ओर बाहरी वायरिंग कनेक्शन दिखाया गया है। इसमें Phase (P) टर्मिनल बोर्ड से मोटर और कैपेसिटर दोनों से जुड़ा हुआ है, जबकि Neutral (N) सीधे मोटर से कनेक्ट किया गया है। कैपेसिटर के दो तारों में से एक स्टार्टिंग वाइंडिंग से और दूसरा फेज लाइन से जुड़ा होता है। यह कनेक्शन सुनिश्चित करता है कि कैपेसिटर सहायक वाइंडिंग के साथ सीरीज़ में कार्य करे।
कैपेसिटर का सही कनेक्शन कैसे करें
सही कनेक्शन करने से पहले मोटर के तीनों तारों—Running (Main), Starting (Auxiliary) और Common—की पहचान स्पष्ट होना आवश्यक है। एक बार टर्मिनल सही तरह पहचान लिए जाएँ, तो कनेक्शन निम्न तकनीकी क्रम में किया जाता है:
Running Winding (आमतौर पर काला तार) को सीधे Phase सप्लाई से जोड़ा जाता है। यह वाइंडिंग मोटर को निरंतर संचालन (continuous running) प्रदान करती है।
Starting Winding (आमतौर पर नीला तार) को कैपेसिटर के माध्यम से Phase लाइन से जोड़ा जाता है। यानी कैपेसिटर इस वाइंडिंग के साथ सीरीज़ में रहता है, जिससे आवश्यक Phase Shift उत्पन्न होता है।
Common (आमतौर पर लाल तार) को सीधे Neutral सप्लाई से कनेक्ट किया जाता है, जो सर्किट को पूरा करता है।
सरल शब्दों में समझें तो, कैपेसिटर को Running और Starting वाइंडिंग के बीच सीरीज़ कनेक्शन में लगाया जाता है, ताकि स्टार्टिंग वाइंडिंग में फेज-शिफ्टेड करंट प्रवाहित हो सके और मोटर को पर्याप्त शुरुआती टॉर्क मिल सके।
यदि सर्किट में Switch और Regulator मौजूद हों, तो उन्हें सामान्यतः Phase लाइन में लगाया जाता है। इससे पंखे को ON/OFF करना और स्पीड नियंत्रित करना संभव होता है, जबकि Neutral लाइन सीधे मोटर से जुड़ी रहती है।
और पढ़ें: ब्रशलेस डी सी मोटर क्या है? उपयोग और महत्व
Fan Capacitor के सामान्य प्रकार (Types of Fan Capacitor)
सीलिंग फैन में विभिन्न प्रकार के कैपेसिटर उपयोग किए जाते हैं, जिनका चयन मोटर के डिजाइन, स्टार्टिंग आवश्यकता और संचालन की स्थिरता को ध्यान में रखकर किया जाता है। सीलिंग फैन में प्रायः 220V–400V रेटिंग वाले, कुछ माइक्रोफैराड (µF) क्षमता के कैपेसिटर उपयोग किए जाते हैं, नीचे इन प्रमुख प्रकारों का व्यवस्थित विवरण प्रस्तुत किया गया है।

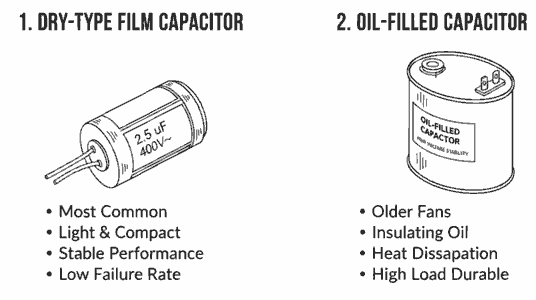

ड्राई-टाइप फिल्म कैपेसिटर (Dry-Type Film Capacitor)
ड्राई-टाइप फिल्म कैपेसिटर आधुनिक सीलिंग फैन में सबसे अधिक प्रचलित विकल्प है। इसमें फिल्म डाइलेक्ट्रिक सामग्री का उपयोग किया जाता है, जो इसे हल्का, कॉम्पैक्ट और दीर्घायु बनाती है। यह सामान्य तापमान परिस्थितियों में स्थिर प्रदर्शन देता है और इसकी फेल्योर दर अपेक्षाकृत कम होती है। कम मेंटेनेंस और विश्वसनीय कार्यक्षमता के कारण यह घरेलू उपयोग के लिए आदर्श माना जाता है।
ऑयल-फिल्ड (Oil-Filled) कैपेसिटर
ऑयल-फिल्ड कैपेसिटर मुख्यतः पुराने या विशेष-डिज़ाइन पंखों में उपयोग किए जाते थे। इनके अंदर इन्सुलेटिंग ऑयल भरा होता है, जो आंतरिक गर्मी को नियंत्रित करता है और ओवरहीटिंग की संभावना कम करता है। तेल शीतलन प्रभाव प्रदान करता है, जिससे कैपेसिटर की आयु बढ़ती है और उच्च वोल्टेज या लोड स्थितियों में भी स्थिरता बनी रहती है।

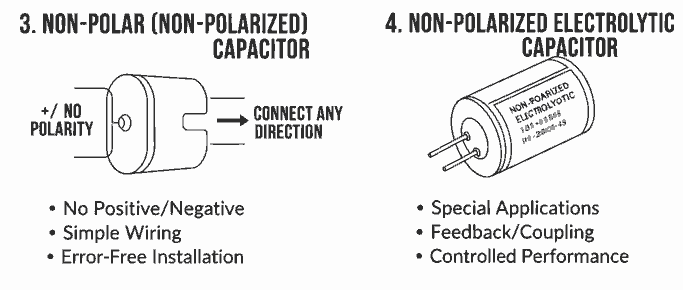

नॉन-पोलर (Non-Polar) कैपेसिटर
सीलिंग फैन में सामान्यतः अध्रुवीय (Non-Polar) कैपेसिटर ही लगाए जाते हैं। इनमें पॉजिटिव या नेगेटिव टर्मिनल निर्धारित नहीं होता, इसलिए इन्हें सर्किट में किसी भी दिशा में जोड़ा जा सकता है। यह विशेषता फैन वायरिंग को सरल, सुरक्षित और इंस्टॉलेशन के दौरान त्रुटि-मुक्त बनाती है।
गैर-ध्रुवीकृत इलेक्ट्रोलाइटिक कैपेसिटर
कुछ विशेष अनुप्रयोगों में गैर-ध्रुवीकृत इलेक्ट्रोलाइटिक कैपेसिटर भी उपयोग किए जाते हैं। ये बिना ध्रुवता के कार्य करते हैं और विभिन्न विद्युत परिपथों—जैसे फीडबैक, कपलिंग, क्षतिपूर्ति तथा दोलन सर्किट—में प्रभावी साबित होते हैं। पंखों में इनका चयन नियंत्रित और स्थिर प्रदर्शन सुनिश्चित करने के लिए किया जाता है, विशेषकर जब डिजाइन में विशेष इलेक्ट्रिकल आवश्यकताएँ हों।
स्थिर (Fixed) कैपेसिटर
स्थिर कैपेसिटर का मान निर्माण के समय निर्धारित होता है और बाद में बदला नहीं जा सकता। यह निश्चित मात्रा में विद्युत आवेश संग्रहित कर मोटर को संतुलित और निरंतर ऊर्जा आपूर्ति करने में सहायता करता है। सीलिंग फैन जैसे उपकरणों में, जहाँ स्थिर RPM और विश्वसनीय संचालन आवश्यक होता है, Fixed Capacitor अत्यंत उपयुक्त विकल्प साबित होता है।
और पढ़ें: डीसी मोटर क्या है? उपयोग और महत्व
Fan Capacitor में इस्तेमाल होने वाली सामान्य µF वैल्यू (Microfarads)
किसी भी पंखे की सही गति, स्थिर टॉर्क और संतुलित प्रदर्शन के लिए कैपेसिटर की µF (Microfarad) वैल्यू अत्यंत महत्वपूर्ण होती है। यदि कैपेसिटर की धारिता निर्धारित मान से कम या अधिक हो जाए, तो पंखा धीमा चल सकता है, ओवरहीट हो सकता है या अपनी रेटेड स्पीड प्राप्त नहीं कर पाएगा। इसलिए निर्माता द्वारा सुझाई गई µF वैल्यू का ही उपयोग करना चाहिए। आमतौर पर यह वैल्यू पंखे के लेबल या मोटर प्लेट पर अंकित होती है।
| Fan Type | Typical Capacitor Value (µF) | Application Type |
|---|---|---|
| Ceiling Fan | 2.5µF to 4.0µF | Household Use |
| Table Fan | 1.8µF to 3.15µF | Portable Indoor Use |
| Pedestal Fan | 1.8µF to 3.15µF | Adjustable Height Fan |
| Wall Fan | 1.5µF to 3.0µF | Wall Mounted Use |
फैन कैपेसिटर की विशेषताएँ (Features of Fan Capacitor)
एक गुणवत्ता वाले फैन कैपेसिटर की पहचान उसकी स्थिर धारिता, टिकाऊ निर्माण और सुरक्षित संचालन से होती है। नीचे इसकी प्रमुख विशेषताएँ संक्षेप में और तकनीकी दृष्टि से स्पष्ट की गई हैं:
- धारिता में स्थिरता (No Significant Capacitance Loss): लंबे समय तक उपयोग के बाद भी इसकी µF वैल्यू में उल्लेखनीय कमी नहीं आती, जिससे पंखा अपनी निर्धारित गति और टॉर्क बनाए रखता है।
- लंबी सेवा आयु (Long Service Life): उच्च गुणवत्ता वाली डाइलेक्ट्रिक सामग्री और मजबूत सीलिंग के कारण यह वर्षों तक विश्वसनीय प्रदर्शन देता है।
- कम अपव्यय कारक (Low Dissipation Factor): ऊर्जा हानि न्यूनतम होती है, जिससे मोटर को अधिक प्रभावी फेज शिफ्ट मिलता है और अनावश्यक गर्मी उत्पन्न नहीं होती।
- स्वयं-उपचार गुण (Self-Healing Property): हल्की आंतरिक क्षति या वोल्टेज तनाव की स्थिति में डाइलेक्ट्रिक परत स्वयं को आंशिक रूप से पुनर्स्थापित कर लेती है, जिससे कार्यक्षमता बनी रहती है।
- उच्च इन्सुलेशन प्रतिरोध (High Insulation Resistance): यह लीकेज करंट को कम रखता है और विद्युत सुरक्षा सुनिश्चित करता है।
- उच्च तापमान और आर्द्रता में कार्यक्षमता: डिजाइन इस प्रकार किया जाता है कि यह अधिक नमी और तापमान वाले वातावरण में भी स्थिर प्रदर्शन दे सके।
- रिसाव-रोधी संरचना (Leak-Proof Construction): सील्ड बॉडी डिज़ाइन के कारण बाहरी रिसाव या आंतरिक क्षति की संभावना न्यूनतम रहती है।
और पढ़ें: एडी करंट लॉस क्या है, परिभाषा, सूत्र, ट्रांसफॉर्मर में हानि
Fan Capacitor के खराब होने के संकेत (Signs of Capacitor Failure)
फैन कैपेसिटर खराब होने पर पंखे का प्रदर्शन तुरंत प्रभावित होने लगता है। चूंकि कैपेसिटर मोटर को आवश्यक फेज शिफ्ट और टॉर्क प्रदान करता है, इसलिए इसकी खराबी सीधे स्टार्टिंग और स्पीड पर असर डालती है। नीचे इसके सामान्य और स्पष्ट संकेत दिए गए हैं:
- पंखा स्टार्ट नहीं होता: स्विच ON करने पर पंखा केवल भिनभिनाता है लेकिन घूमता नहीं। कई बार हाथ से धक्का देने पर ही चल पाता है—यह कमजोर या फेल कैपेसिटर का प्रमुख संकेत है।
- RPM कम हो जाना: पंखा पहले की तुलना में धीमा चलने लगता है, भले ही रेगुलेटर हाई स्पीड पर हो। यह धारिता (µF वैल्यू) कम हो जाने का संकेत हो सकता है।
- तेज आवाज़ या Humming Sound: मोटर के अंदर पर्याप्त टॉर्क न बनने के कारण लगातार भनभनाहट सुनाई दे सकती है।
- मोटर का अधिक गर्म होना (Overheating): गलत फेज संबंध के कारण मोटर अतिरिक्त करंट खींचती है, जिससे तापमान बढ़ सकता है।
- कैपेसिटर का फूला हुआ या क्षतिग्रस्त दिखना: यदि कैपेसिटर की बॉडी फूल गई हो, दरार हो या जलने के निशान दिखें, तो यह स्पष्ट भौतिक खराबी का संकेत है।
यदि कैपेसिटर खराब पाया जाए, तो समान µF और वोल्टेज रेटिंग वाला नया कैपेसिटर लगाने से पंखे की स्पीड, स्टार्टिंग और समग्र प्रदर्शन सामान्य रूप से वापस आ सकता है।

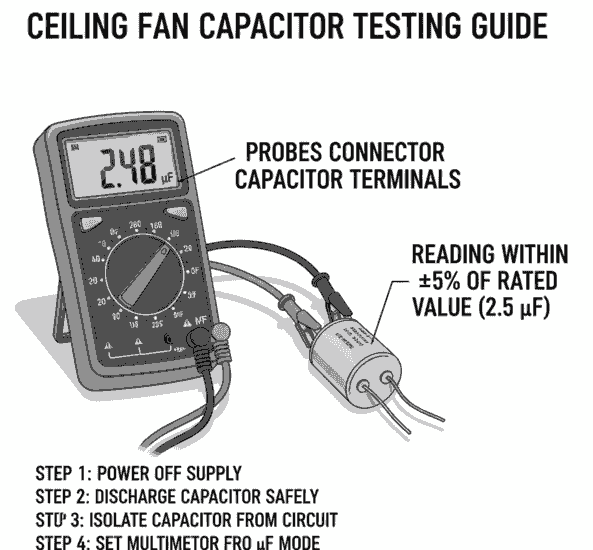

Fan Capacitor Multimeter से Test कैसे करें? (Step-by-Step Guide)
फैन कैपेसिटर की सही जांच करने का सबसे सुरक्षित और सटीक तरीका Multimeter के Capacitance Mode (µF) का उपयोग है। चूंकि कैपेसिटर मोटर की स्टार्टिंग और स्पीड से सीधे जुड़ा होता है, इसलिए इसकी जांच सावधानी और सही प्रक्रिया के साथ करना आवश्यक है।
स्टेप 1: पावर सप्लाई बंद करें
सबसे पहले पंखे की मुख्य बिजली सप्लाई पूरी तरह OFF करें। यदि संभव हो तो MCB या स्विच बोर्ड से भी सप्लाई काट दें। यह चरण पूरी प्रक्रिया का सबसे महत्वपूर्ण सुरक्षा कदम है, क्योंकि लाइव सर्किट पर कार्य करना खतरनाक हो सकता है।
स्टेप 2: कैपेसिटर को सुरक्षित रूप से डिस्चार्ज करें
कैपेसिटर में सप्लाई हटाने के बाद भी अवशिष्ट (Residual) चार्ज रह सकता है। इसे सावधानीपूर्वक डिस्चार्ज करना आवश्यक है, ताकि माप के दौरान स्पार्क, झटका या मल्टीमीटर को नुकसान न हो। डिस्चार्ज करते समय इंसुलेटेड टूल का उपयोग करना अधिक सुरक्षित रहता है।
स्टेप 3: कैपेसिटर को सर्किट से अलग करें
सटीक और विश्वसनीय रीडिंग के लिए कैपेसिटर को फैन सर्किट से अलग कर लेना चाहिए। यदि इसे सर्किट में ही मापा जाए तो अन्य कंपोनेंट्स के कारण गलत रीडिंग आ सकती है। इसलिए कम से कम एक टर्मिनल को डिस्कनेक्ट करना बेहतर अभ्यास है।
स्टेप 4: मल्टीमीटर को Capacitance (µF) मोड पर सेट करें
मल्टीमीटर की डायल को Capacitance या µF (Microfarad) मोड पर सेट करें। सुनिश्चित करें कि चयनित रेंज कैपेसिटर की अपेक्षित वैल्यू (जैसे 2µF, 4µF, 6µF आदि) से मेल खाती हो, ताकि सटीक मापन प्राप्त हो सके।
स्टेप 5: टर्मिनलों पर लीड्स जोड़ें
मल्टीमीटर की दोनों लीड्स को कैपेसिटर के टर्मिनलों से जोड़ें। अधिकांश फैन कैपेसिटर Non-Polarized (अध्रुवीय) होते हैं, इसलिए लीड्स को किसी भी दिशा में लगाया जा सकता है। लीड्स का संपर्क मजबूत और स्थिर होना चाहिए ताकि रीडिंग स्थिर आए।
स्टेप 6: रीडिंग का सही विश्लेषण करें
मल्टीमीटर पर दिखाई गई µF वैल्यू की तुलना कैपेसिटर पर लिखी Rated Value से करें। यदि रीडिंग नाममात्र मान के करीब है (आमतौर पर ±5% या ±10% टॉलरेंस के भीतर), तो कैपेसिटर सामान्य स्थिति में है।
यदि रीडिंग बहुत कम, शून्य (0), ओपन (OL) या लगातार बदलती हुई दिखाई दे, तो यह कैपेसिटर के खराब होने का संकेत है। ऐसी स्थिति में इसे तुरंत बदल देना चाहिए, ताकि मोटर की स्टार्टिंग और रनिंग पर असर न पड़े।
महत्वपूर्ण चेतावनी: विद्युत परीक्षण हमेशा सावधानी से करें। यदि आपको इलेक्ट्रिकल कार्य का अनुभव नहीं है, तो यह जांच किसी योग्य इलेक्ट्रीशियन से ही करवाएँ। सुरक्षा सर्वोपरि है।
और पढ़ें: कूलॉम का नियम क्या है?
Fan Capacitor खरीदते समय क्या ध्यान रखें?
सही फैन कैपेसिटर चुनना केवल µF वैल्यू देखने तक सीमित नहीं है। यदि रेटिंग या गुणवत्ता गलत चुन ली जाए, तो पंखा धीमा चल सकता है, ओवरहीट हो सकता है या उसकी उम्र कम हो सकती है। खरीदते समय नीचे दिए गए तकनीकी बिंदुओं पर विशेष ध्यान दें:
1. Voltage Rating: कैपेसिटर की वोल्टेज रेटिंग पंखे के लेबल पर दी गई रेटिंग के बराबर या उससे अधिक होनी चाहिए। कम वोल्टेज रेटिंग वाला कैपेसिटर जल्दी फेल हो सकता है। उदाहरण के लिए, यदि पंखे में 440V AC रेटिंग दी है, तो उसी के अनुरूप या उससे ऊपर की रेटिंग चुनें।
2. सही µF वैल्यू: कैपेसिटर की µF वैल्यू मोटर के अनुसार बिल्कुल सही होनी चाहिए। गलत वैल्यू से स्पीड कम हो सकती है, टॉर्क घट सकता है और मोटर अधिक करंट ले सकती है। इसलिए हमेशा पुराने कैपेसिटर या फैन लेबल पर लिखी वैल्यू से मिलान करें।
3. Build Quality और Material: अच्छी गुणवत्ता वाले Polypropylene Film Capacitor अधिक टिकाऊ और स्थिर प्रदर्शन देते हैं। ये कम गर्म होते हैं और लंबी सेवा आयु प्रदान करते हैं।
4. Temperature Tolerance और Safety Class: कैपेसिटर को उच्च तापमान और आर्द्रता में भी स्थिर काम करना चाहिए। इसलिए उसकी तापमान सीमा (जैसे –25°C से +85°C) और सुरक्षा मानक (Safety Class) अवश्य जांचें।
उदाहरण के लिए, 2.5µF रेटिंग वाला मानक फैन कैपेसिटर कई सामान्य सीलिंग फैन के लिए उपयुक्त होता है, बशर्ते उसकी वोल्टेज रेटिंग और अन्य स्पेसिफिकेशन मेल खाते हों।
और पढ़ें: Wheatstone Bridge in Hindi
फैन कैपेसिटर के उपयोग (Applications of Fan Capacitor)
फैन कैपेसिटर का मुख्य उपयोग सिंगल-फेज़ सीलिंग फैन की मोटर को स्वयं स्टार्ट करने और सुचारू रूप से चलाने के लिए किया जाता है। चूंकि सिंगल-फेज़ मोटर अपने आप घूर्णनशील चुंबकीय क्षेत्र उत्पन्न नहीं कर सकती, इसलिए कैपेसिटर को मोटर सर्किट में जोड़ा जाता है ताकि पंखा बिना बाहरी सहायता के चालू हो सके।
सबसे महत्वपूर्ण उपयोग यह है कि कैपेसिटर मोटर की स्टार्टिंग (Auxiliary) वाइंडिंग में Phase Shift उत्पन्न करता है। यह फेज अंतर मुख्य (Main) और सहायक वाइंडिंग के बीच समय अंतर पैदा करता है, जिससे मोटर के अंदर एक कृत्रिम Rotating Magnetic Field बनता है।
इसी घूर्णनशील चुंबकीय क्षेत्र के कारण आवश्यक Starting Torque उत्पन्न होता है, जो सीलिंग फैन के ब्लेड्स को स्थिर अवस्था से घुमाना शुरू करता है। परिणामस्वरूप पंखा स्वयं स्टार्ट होता है और स्थिर गति से घूमने लगता है।
अक्सर पूछे जाने वाले सवाल (FAQ)
1. 3µF और 4µF Capacitor में क्या फर्क?
3µF और 4µF कैपेसिटर में मुख्य फर्क इसकी क्षमता (capacitance) है। जितना अधिक µF होगा, मोटर को higher starting torque और थोड़ी better speed मिलती है। लेकिन हर मोटर के लिए optimum value अलग होती है, इसलिए wiring और motor design के हिसाब से सही कैपेसिटर चुनना जरूरी है; ज्यादा या कम µF लगाने से मोटर overheat या inefficient चल सकती है।
2. क्या हर फैन में capacitor होता है?
अधिकांश single-phase fans में capacitor होता है, क्योंकि यह starting torque और smooth operation के लिए जरूरी है। लेकिन कुछ motors में internal design अलग होने की वजह से capacitor की जरूरत नहीं होती; ऐसे motors अलग mechanism से start और run होते हैं।
3. सीलिंग फैन में कौन सा कैपेसिटर इस्तेमाल होता है?
सीलिंग फैन में run capacitor का इस्तेमाल होता है। यह आमतौर पर 3µF से 7µF के बीच होता है और मोटर को लगातार smooth और efficient चलाने में मदद करता है।
4. कैपेसिटर कब खराब होता है?
कैपेसिटर तब समय से पहले खराब हो सकता है जब उसे कम गुणवत्ता या लगातार अस्थिर वोल्टेज मिलता रहे। यदि हम एक high-quality कैपेसिटर को उसके निर्धारित वोल्टेज पर सही तरीके से चलाएं और ज्यादा या कम न दें, तो यह अपने expected life तक reliably काम करेगा।
5. क्या मैं बिना कैपेसिटर के पंखा चला सकता हूं?
आप बिना कैपेसिटर के फैन चला सकते हैं, लेकिन इसके लिए motor को manual start करना पड़ेगा। इसका मतलब है कि आपको पंखे के ब्लेड को हाथ से थोड़ी देर घुमाना होगा ताकि motor चलना शुरू करे। ध्यान दें कि यह तरीका efficiency कम करता है, motor पर stress बढ़ाता है और लगातार इस्तेमाल से motor जल्दी खराब हो सकती है।
