अगर आप इलेक्ट्रिकल इंजीनियरिंग या ITI/डिप्लोमा की पढ़ाई कर रहे हैं, तो आपने Eddy Current Loss का नाम अवश्य सुना होगा। विशेष रूप से जब बात ट्रांसफॉर्मर, मोटर या किसी भी मैग्नेटिक सर्किट की होती है, तब Hysteresis Loss और Eddy Current Loss जैसे कॉन्सेप्ट्स की समझ बेहद आवश्यक हो जाती है। ये केवल परीक्षा के लिए ही महत्वपूर्ण नहीं हैं, बल्कि प्रैक्टिकल फील्ड में मशीनों की दक्षता (Efficiency), हीटिंग और पावर लॉस को समझने के लिए भी अत्यंत जरूरी हैं।
अक्सर छात्रों को Eddy Current Loss का सिद्धांत तो पढ़ाया जाता है, लेकिन उसे सरल और स्पष्ट भाषा में समझने में कठिनाई होती है। यही कारण है कि इस लेख में हम Eddy Current Loss in Hindi को आसान, तकनीकी रूप से सटीक और समझने योग्य तरीके से प्रस्तुत करेंगे, ताकि आप इस महत्वपूर्ण टॉपिक की मजबूत नींव बना सकें।
Table of Contents
एडी करंट लॉस क्या है? | What is Eddy Current Loss?
जब किसी चालक या चुंबकीय पदार्थ (जैसे ट्रांसफॉर्मर की आयरन कोर) को बदलते हुए चुंबकीय फ्लक्स (Alternating Magnetic Flux) के प्रभाव में रखा जाता है, तो उस पदार्थ के भीतर फैराडे के विद्युतचुंबकीय प्रेरण नियम (Faraday’s Law of Electromagnetic Induction) के अनुसार एक ईएमएफ (EMF) उत्पन्न होता है। चूँकि कोर सामग्री स्वयं एक चालक होती है, इसलिए यह प्रेरित ईएमएफ उसके अंदर धारा प्रवाहित कर देता है।
ये धारा सीधी रेखा में नहीं बहती, बल्कि कोर के अंदर गोलाकार या भंवर (Circular Loops) के रूप में घूमती रहती है। इन्हीं गोलाकार धाराओं को Eddy Current (भंवर धारा) कहा जाता है।
अब चूँकि कोर पदार्थ की अपनी कुछ विद्युत रेजिस्टेंस (Resistance) होती है, इसलिए ये भंवर धाराएँ उसमें I²R के रूप में ऊष्मा उत्पन्न करती हैं। इस ऊष्मा के रूप में जो विद्युत ऊर्जा नष्ट होती है, उसी को Eddy Current Loss (एडी करंट लॉस / भंवर धारा हानि) कहा जाता है।
एडी करंट लॉस परिभाषा | Eddy Current Loss Definition
Eddy Current Loss वह ऊर्जा हानि है, जो किसी चालक या चुंबकीय कोर में बदलते हुए चुंबकीय क्षेत्र के कारण उत्पन्न भंवर धाराओं से पैदा हुई ऊष्मा के रूप में होती है।
सरल शब्दों में कहें तो, जब भी कोई धातु बदलते हुए चुंबकीय क्षेत्र का अनुभव करती है, तो उसके अंदर अनचाही (Unwanted) धाराएँ उत्पन्न हो जाती हैं। ये धाराएँ किसी उपयोगी आउटपुट के लिए जिम्मेदार नहीं होतीं, बल्कि केवल कोर को गर्म करती हैं। इसलिए इन्हें हानिकारक माना जाता है।
ध्यान देने योग्य बात यह है कि चुंबकीय पदार्थों में होने वाली Hysteresis Loss और Eddy Current Loss दोनों मिलकर आयरन लॉस (Iron Loss), कोर लॉस (Core Loss) या मैग्नेटिक लॉस (Magnetic Loss) कहलाती हैं।
एडी करंट लॉस मुख्य रूप से ऊष्मा उत्पन्न करता है, जिससे मशीन की दक्षता (Efficiency) घटती है और तापमान बढ़ता है। यही कारण है कि विद्युत मशीनों के डिजाइन में इसे विशेष महत्व दिया जाता है।
और पढ़ें: व्हीटस्टोन ब्रिज क्या है?

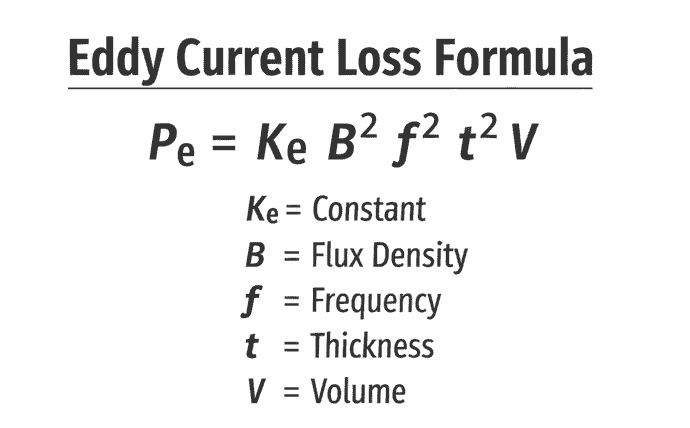

एडी करंट लॉस का सूत्र | Eddy Current Loss Formula
एडी करंट लॉस (Eddy Current Loss) को गणितीय रूप से इस प्रकार व्यक्त किया जाता है:
Pe = Ke × B² × f² × t² × V
सूत्र के घटक
- Pe = एडी करंट लॉस (वॉट में)
- Ke = एडी करंट कॉन्स्टेंट (यह कोर मटेरियल की प्रकृति और उसकी रेजिस्टिविटी पर निर्भर करता है)
- B = अधिकतम फ्लक्स घनत्व (Maximum Flux Density, Tesla में)
- f = आवृत्ति (Frequency, Hz में)
- t = कोर लैमिनेशन की मोटाई (Thickness, मीटर में)
- V = कोर का आयतन (Volume, m³ में)
यह सूत्र स्पष्ट करता है कि एडी करंट लॉस केवल चुंबकीय फ्लक्स पर निर्भर नहीं करता, बल्कि फ्रीक्वेंसी, कोर की मोटाई और कोर के कुल आयतन पर भी सीधा प्रभाव पड़ता है।
महत्वपूर्ण बातें:
- Eddy Current Loss ∝ f²: अर्थात आवृत्ति (Frequency) के वर्ग के समानुपाती है। फ्रीक्वेंसी दोगुनी होने पर हानि लगभग चार गुना हो जाती है।
- Eddy Current Loss ∝ t²: यानी कोर की मोटाई (Thickness) के वर्ग के समानुपाती है। मोटाई बढ़ने पर हानि बहुत तेजी से बढ़ती है।
- Eddy Current Loss ∝ B²: अधिक फ्लक्स घनत्व पर हानि का मान भी तेजी से बढ़ता है।
इससे यह स्पष्ट होता है कि उच्च फ्रीक्वेंसी और अधिक मोटाई वाली कोर में एडी करंट लॉस अत्यधिक बढ़ सकता है। यही कारण है कि व्यावहारिक मशीन डिज़ाइन में कोर की मोटाई को कम रखा जाता है और उच्च रेजिस्टिविटी वाले पदार्थों का उपयोग किया जाता है।
एडी करंट लॉस एक ऐसा लॉस है जो फ्रीक्वेंसी, फ्लक्स डेंसिटी और लैमिनेशन की मोटाई के वर्ग पर निर्भर करता है, इसलिए इन पैरामीटर्स का सही चयन मशीन की दक्षता के लिए अत्यंत महत्वपूर्ण होता है।
और पढ़ें: Transformer Working Principle in Hindi

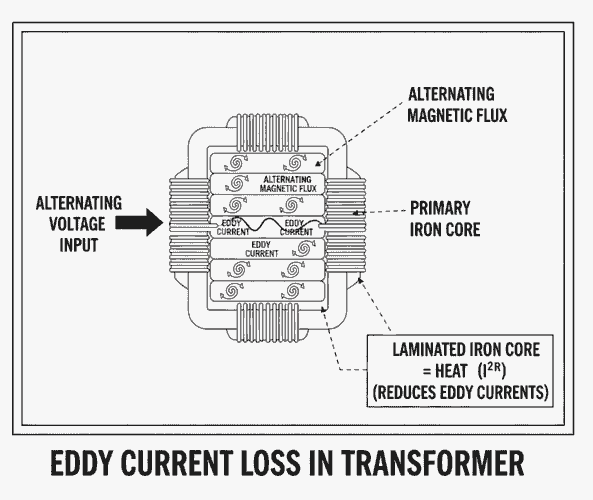

ट्रांसफॉर्मर में एडी करंट लॉस | Eddy Current Loss in Transformer
Eddy Current Loss (एडी करंट लॉस) वह ऊष्मा हानि (Heat Loss) है जो ट्रांसफॉर्मर के आयरन कोर में उत्पन्न भंवर धाराओं (Eddy Currents) के कारण होती है। यह हानि ट्रांसफॉर्मर की कुल Core Loss (Iron Loss) का एक महत्वपूर्ण भाग होती है।
ट्रांसफॉर्मर में Eddy Current Loss क्या है?
जब ट्रांसफॉर्मर को प्रत्यावर्ती धारा (AC) सप्लाई दी जाती है, तो उसके कोर में लगातार बदलता हुआ चुंबकीय फ्लक्स (Alternating Magnetic Flux) उत्पन्न होता है।
Faraday’s Law of Electromagnetic Induction के अनुसार, जब किसी चालक (conductor) के भीतर चुंबकीय फ्लक्स में परिवर्तन होता है, तो उसमें विद्युत वाहक बल (EMF) प्रेरित होता है।
ट्रांसफॉर्मर का आयरन कोर स्वयं एक चालक पदार्थ होता है। इसलिए बदलते हुए फ्लक्स के कारण कोर के भीतर छोटी-छोटी बंद लूप धाराएँ उत्पन्न होती हैं, जिन्हें एडी करंट (Eddy Currents) कहा जाता है।
और पढ़ें: कूलॉम का नियम क्या है?

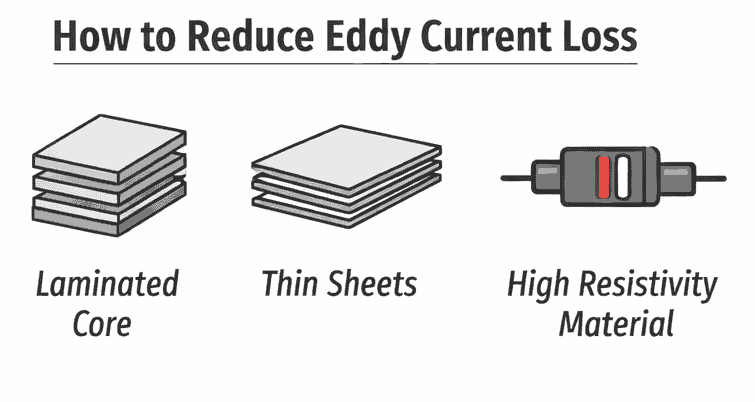

एडी करंट लॉस को कैसे कम करें? | How to Reduce Eddy Current Loss?
एडी करंट लॉस ट्रांसफॉर्मर और अन्य एसी मशीनों में होने वाली एक महत्वपूर्ण कोर लॉस है, यदि इसे नियंत्रित न किया जाए तो यह अत्यधिक ऊष्मा, ऊर्जा हानि और दक्षता में कमी का कारण बनती है। इसलिए इसका नियंत्रण डिज़ाइन का एक अनिवार्य भाग है।
नीचे एडी करंट लॉस को कम करने के प्रमुख और प्रभावी तरीके दिए गए हैं:
1. Laminated Core का उपयोग (सबसे प्रभावी तरीका)
एडी करंट लॉस को कम करने का सबसे महत्वपूर्ण और व्यावहारिक तरीका है — कोर का लेमिनेशन (Lamination)। यदि ठोस आयरन कोर (Solid Core) का उपयोग किया जाए, तो उसके भीतर बड़े क्षेत्र में एडी करंट आसानी से प्रवाहित हो सकती है, जिससे I²R लॉस अधिक होता है।
इसी समस्या को दूर करने के लिए ठोस कोर की जगह पतली-पतली सिलिकॉन स्टील शीट्स का उपयोग किया जाता है। प्रत्येक शीट पर वार्निश या ऑक्साइड की एक पतली इंसुलेटिंग परत चढ़ाई जाती है, जिससे ये शीट्स एक-दूसरे से विद्युत रूप से पृथक (Electrically Insulated) रहती हैं।
इस व्यवस्था का मुख्य उद्देश्य एडी करंट के प्रवाह पथ को बाधित करना है। जब कोर को लेमिनेट किया जाता है, तो एडी करंट के लिए बड़े बंद लूप (Closed Loops) बनना संभव नहीं रहता। परिणामस्वरूप:
- एडी करंट का पथ (Current Path) टूट जाता है
- धारा का परिमाण कम हो जाता है
- प्रत्येक लेमिनेशन का Cross-Sectional Area कम होने से प्रेरित EMF कम होती है
- धारा के पथ का प्रतिरोध (Resistance) बढ़ जाता है
इन सभी प्रभावों के कारण I²R लॉस में उल्लेखनीय कमी आती है और कोर का तापमान भी नियंत्रित रहता है। यही कारण है कि लेमिनेटेड कोर आधुनिक ट्रांसफॉर्मर डिजाइन का अनिवार्य भाग है।
2. Thin Laminations का प्रयोग
केवल लेमिनेशन करना ही पर्याप्त नहीं है, बल्कि लेमिनेशन की मोटाई (Thickness) भी अत्यंत महत्वपूर्ण भूमिका निभाती है।
सैद्धांतिक रूप से,
Eddy Current Loss ∝ t²
जहाँ t = लेमिनेशन की मोटाई।
इसका अर्थ है कि यदि मोटाई आधी कर दी जाए, तो एडी करंट लॉस लगभग एक-चौथाई रह जाता है। इसलिए लेमिनेशन जितनी पतली होगी, एडी करंट उतनी कम उत्पन्न होगी। पतली लेमिनेशन के कारण:
- धारा का प्रवाह क्षेत्र सीमित हो जाता है
- बंद लूप का आकार छोटा हो जाता है
- प्रेरित धारा (Induced Current) का मान घट जाता है
इसी कारण उच्च गुणवत्ता वाले तथा उच्च दक्षता (High Efficiency) वाले ट्रांसफॉर्मर में अत्यंत पतली सिलिकॉन स्टील लेमिनेशन का उपयोग किया जाता है।
3. High Resistivity Material का उपयोग
एडी करंट लॉस को कम करने के लिए कोर में ऐसी चुंबकीय सामग्री (Magnetic Material) का चयन किया जाता है जिसकी विद्युत प्रतिरोधकता (Electrical Resistivity) अधिक हो।
एडी करंट मूलतः कोर के भीतर प्रेरित विद्युत धारा है, और धारा का परिमाण सामग्री की प्रतिरोधकता पर निर्भर करता है। यदि सामग्री की resistivity अधिक होगी, तो प्रेरित धारा का मान स्वतः कम हो जाएगा।
उदाहरण: सबसे सामान्य रूप से उपयोग की जाने वाली सामग्री है — Silicon Steel।
सिलिकॉन स्टील की resistivity साधारण लोहे (Ordinary Iron) से अधिक होती है। साथ ही, इसमें सिलिकॉन की मिलावट (आमतौर पर 3–4%) करने से न केवल resistivity बढ़ती है, बल्कि hysteresis loss भी कम होता है। इससे निम्न लाभ प्राप्त होते हैं:
- प्रेरित एडी करंट का मान कम हो जाता है
- I²R लॉस घट जाता है
- कोर का तापमान नियंत्रित रहता है
- ट्रांसफॉर्मर की दक्षता (Efficiency) बढ़ती है
अतः उच्च resistivity वाली सामग्री का चयन ट्रांसफॉर्मर डिजाइन का एक महत्वपूर्ण इंजीनियरिंग निर्णय होता है।
4. Ferrite या Powdered Core का उपयोग (High Frequency Applications में)
उच्च आवृत्ति (High Frequency) अनुप्रयोगों में पारंपरिक सिलिकॉन स्टील कोर उपयुक्त नहीं होते, क्योंकि फ्रीक्वेंसी बढ़ने पर एडी करंट लॉस तेजी से बढ़ता है (Eddy Current Loss ∝ f²)।
ऐसी स्थिति में Ferrite कोर का उपयोग किया जाता है। फेराइट एक सिरेमिक-आधारित चुंबकीय पदार्थ है जिसकी विद्युत प्रतिरोधकता अत्यंत अधिक होती है। उच्च resistivity के कारण:
- एडी करंट लगभग नगण्य (Negligible) हो जाती है
- I²R लॉस बहुत कम रहता है
- उच्च फ्रीक्वेंसी पर भी कोर का तापमान नियंत्रित रहता है
- इसी कारण SMPS, उच्च आवृत्ति ट्रांसफॉर्मर, इन्वर्टर तथा विभिन्न इलेक्ट्रॉनिक सर्किट में फेराइट को प्राथमिकता दी जाती है।
अंततः, कोर सामग्री का चयन ऑपरेटिंग फ्रीक्वेंसी, दक्षता की आवश्यकता और तापीय स्थिरता (Thermal Stability) के आधार पर किया जाता है।
5. Flux Density और Frequency को नियंत्रित करना
एडी करंट लॉस का परिमाण सीधे तौर पर चुंबकीय फ्लक्स घनत्व (B) और आवृत्ति (f) पर निर्भर करता है। सैद्धांतिक रूप से:
Eddy Current Loss ∝ B² f²
अर्थात यदि फ्लक्स घनत्व या फ्रीक्वेंसी बढ़ती है, तो एडी करंट लॉस बहुत तेजी से (वर्ग के अनुपात में) बढ़ जाता है। इसलिए ट्रांसफॉर्मर डिजाइन में इन दोनों पैरामीटरों का सावधानीपूर्वक नियंत्रण आवश्यक होता है।
(1) Flux Density (B) का नियंत्रण
अत्यधिक फ्लक्स घनत्व पर कोर में अधिक EMF प्रेरित होता है, जिससे एडी करंट का परिमाण बढ़ जाता है। इसके अतिरिक्त, अधिक B से कोर सैचुरेशन (Core Saturation) का खतरा भी बढ़ता है, जिससे कुल कोर लॉस और तापमान दोनों बढ़ सकते हैं।
डिज़ाइन स्तर पर फ्लक्स घनत्व को नियंत्रित करने के लिए:
- उचित कोर क्षेत्रफल (Core Cross-Sectional Area) चुना जाता है
- उपयुक्त टर्न्स (Number of Turns) निर्धारित किए जाते हैं
- कोर सामग्री का चयन सावधानीपूर्वक किया जाता है
इन उपायों से कोर को सुरक्षित और दक्ष ऑपरेटिंग रेंज में रखा जाता है।
(2) Frequency (f) का प्रभाव
फ्रीक्वेंसी बढ़ने पर एडी करंट लॉस तेजी से बढ़ता है, क्योंकि प्रति सेकंड फ्लक्स परिवर्तन की संख्या बढ़ जाती है।
हालांकि पावर सिस्टम ट्रांसफॉर्मर में फ्रीक्वेंसी (जैसे 50 Hz या 60 Hz) निर्धारित होती है और उसे बदला नहीं जा सकता, लेकिन विशेष अनुप्रयोगों (जैसे पावर इलेक्ट्रॉनिक्स) में डिजाइन के अनुसार फ्रीक्वेंसी चयनित की जाती है।
उच्च फ्रीक्वेंसी अनुप्रयोगों में:
- उपयुक्त कोर सामग्री का चयन किया जाता है
- लेमिनेशन की मोटाई कम की जाती है
- विशेष उच्च-प्रतिरोधकता सामग्री का उपयोग किया जाता है
और पढ़ें: किर्चहॉफ़ के नियम (KCL और KVL) – पूरी जानकारी
एडी करंट लॉस और हिस्टेरेसिस लॉस में अंतर (Difference Between Eddy Current Loss and Hysteresis Loss)
विद्युत मशीनों जैसे ट्रांसफॉर्मर, मोटर और जनरेटर में कोर लॉस (Core Loss) दो मुख्य भागों में विभाजित होता है — एडी करंट लॉस और हिस्टेरेसिस लॉस। दोनों ही हानियाँ बदलते हुए चुंबकीय क्षेत्र के कारण उत्पन्न होती हैं, लेकिन इनकी उत्पत्ति का कारण, निर्भरता और नियंत्रण के तरीके अलग-अलग होते हैं। नीचे दी गई सारणी में दोनों के बीच मुख्य अंतर स्पष्ट रूप से दर्शाया गया है।
| आधार | एडी करंट लॉस | हिस्टेरेसिस लॉस |
|---|---|---|
| कारण | प्रेरित भंवर धाराएँ | चुंबकीय डोमेन परिवर्तन |
| नियम | फैराडे का नियम | चुंबकीय गुणधर्म |
| आवृत्ति निर्भरता | ∝ f² | ∝ f |
| फ्लक्स निर्भरता | ∝ B² | ∝ B¹·⁶ |
| कम करने का तरीका | लेमिनेशन | बेहतर कोर सामग्री |
| हानि का प्रकार | I²R हानि | चुंबकीय हानि |
और पढ़ें: फेज़ सीक्वेंस (Phase Sequence) क्या होता है?
भंवर धाराओं (Eddy Currents) के अनुप्रयोग
सामान्यतः विद्युत मशीनों में इन्हें ऊर्जा हानि (Eddy Current Loss) के रूप में देखा जाता है, लेकिन नियंत्रित और उद्देश्यपूर्ण उपयोग में यही सिद्धांत अत्यंत उपयोगी तकनीकों का आधार बनता है। नीचे भंवर धाराओं के प्रमुख व्यावहारिक अनुप्रयोग दिए गए हैं।
1. प्रेरण तापन (Induction Heating)
प्रेरण तापन एक उन्नत हीटिंग तकनीक है, जिसमें उच्च आवृत्ति (High Frequency) की प्रत्यावर्ती धारा (AC) को एक कुंडली (Coil) में प्रवाहित किया जाता है। इस कुंडली के भीतर रखी धातु वस्तु में परिवर्तित चुंबकीय क्षेत्र के कारण भंवर धाराएँ (Eddy Currents) उत्पन्न होती हैं। इन धाराओं के I²R प्रभाव से धातु के भीतर तीव्र ऊष्मा उत्पन्न होती है।
इस प्रक्रिया में Skin Effect के कारण धातु की सतह पर अधिक ऊष्मा उत्पन्न होती है। यही कारण है कि इस विधि का उपयोग शाफ्ट, गियर तथा अन्य यांत्रिक अवयवों की सतह को कठोर (Surface Hardening) बनाने में व्यापक रूप से किया जाता है।
औद्योगिक हीट ट्रीटमेंट प्रक्रियाओं में यह तकनीक अत्यंत लोकप्रिय है, क्योंकि यह नियंत्रित, तीव्र और संपर्क-रहित (Contactless) तापन प्रदान करती है। इससे ऊर्जा दक्षता बढ़ती है और प्रक्रिया की सटीकता सुनिश्चित होती है।
2. इंडक्शन भट्टी (Induction Furnace)
इंडक्शन फर्नेस में भी भंवर धाराओं के सिद्धांत का उपयोग किया जाता है। जब उच्च आवृत्ति धारा एक इंडक्शन कॉइल में प्रवाहित होती है, तो उसके भीतर रखी धातु में एडी करंट उत्पन्न होती है, जिससे अत्यधिक तापमान विकसित होता है।
यह प्रणाली धातुओं को पिघलाने, मिश्रधातु (Alloy) तैयार करने तथा धातु शोधन (Refining) में उपयोगी है। इसके प्रमुख लाभ हैं:
- उच्च तापमान उत्पन्न करने की क्षमता
- ऊर्जा दक्ष (Energy Efficient) संचालन
- पारंपरिक भट्टियों की तुलना में कम प्रदूषण
इसी कारण धातु उद्योग (Metallurgical Industry) में इंडक्शन फर्नेस एक मानक तकनीक बन चुकी है।
3. विद्युतचुंबकीय ब्रेक (Eddy Current Brake)
उच्च गति वाली ट्रेनों तथा औद्योगिक मशीनों में एडी करंट ब्रेक का उपयोग सुरक्षित और नियंत्रित ब्रेकिंग के लिए किया जाता है। इस प्रणाली में एक घूमती हुई धातु डिस्क या ड्रम को शक्तिशाली चुंबकीय क्षेत्र में रखा जाता है।
चुंबकीय क्षेत्र के प्रभाव से डिस्क के भीतर भंवर धाराएँ उत्पन्न होती हैं। ये धाराएँ अपनी प्रकृति के अनुसार उस गति का विरोध करती हैं जिसने उन्हें उत्पन्न किया है (Lenz’s Law के अनुसार)। परिणामस्वरूप एक ब्रेकिंग टॉर्क विकसित होता है।
इस प्रणाली की विशेषता है कि यह घर्षण-रहित (Frictionless) ब्रेकिंग प्रदान करती है, जिससे यांत्रिक घिसाव (Wear and Tear) कम होता है और विश्वसनीयता (Reliability) बढ़ती है।
4. ऊर्जा मीटर (Induction Type Energy Meter)
पारंपरिक इंडक्शन प्रकार के विद्युत ऊर्जा मीटर में भी भंवर धाराओं का महत्वपूर्ण उपयोग होता है। इसमें एक घूमती हुई एल्युमिनियम डिस्क चुंबकीय फ्लक्स के प्रभाव में रहती है, जिससे उसमें एडी करंट उत्पन्न होती है।
ये एडी करंट ब्रेकिंग टॉर्क उत्पन्न करती हैं, जो डिस्क की गति को नियंत्रित करती हैं। यह नियंत्रित ब्रेकिंग प्रभाव ही मीटर को सटीक मापन (Accurate Measurement) करने में सक्षम बनाता है।
इस प्रकार, भंवर धाराएँ जहाँ एक ओर ट्रांसफॉर्मर में हानिकारक लॉस उत्पन्न करती हैं, वहीं दूसरी ओर विभिन्न औद्योगिक और विद्युत अनुप्रयोगों में अत्यंत उपयोगी सिद्ध होती हैं।
5. अवमंदन (Damping in Instruments)
चल-कुंडली यंत्रों (Moving Coil Instruments) जैसे गैल्वेनोमीटर में भंवर धाराओं का उपयोग अवमंदन (Damping) के लिए किया जाता है। इन यंत्रों में एल्युमिनियम फ्रेम या डिस्क को चुंबकीय क्षेत्र में रखा जाता है। जब कुंडली दोलन करती है, तो एल्युमिनियम भाग में एडी करंट उत्पन्न होती है।
ये भंवर धाराएँ उस गति का विरोध करती हैं जिसने उन्हें उत्पन्न किया है, जिससे दोलन शीघ्र समाप्त हो जाते हैं। परिणामस्वरूप सुई (Pointer) जल्दी स्थिर हो जाती है और मापन अधिक सटीक तथा विश्वसनीय बनता है। इस प्रकार, एडी करंट यंत्रों में नियंत्रित और स्थिर रीडिंग सुनिश्चित करने में सहायक होती है।
6. धातु संसूचन और NDT (Non-Destructive Testing)
भंवर धाराओं का उपयोग धातुओं में आंतरिक दोषों की पहचान के लिए भी किया जाता है। इस तकनीक को Non-Destructive Testing (NDT) कहा जाता है, क्योंकि इसमें परीक्षण की जा रही वस्तु को किसी प्रकार का नुकसान नहीं पहुँचाया जाता।
जब धातु में एडी करंट प्रवाहित की जाती है, तो दरार (Crack), क्षति (Damage) या संरचनात्मक दोष (Defect) होने पर धारा का वितरण बदल जाता है। इस परिवर्तन को मापकर दोष का पता लगाया जाता है।
इस तकनीक का उपयोग विशेष रूप से निम्न क्षेत्रों में किया जाता है:
- विमान उद्योग (Aircraft Industry)
- पाइपलाइन निरीक्षण
- संरचनात्मक सुरक्षा जाँच (Structural Safety Inspection)
यह विधि बिना किसी भौतिक क्षति के आंतरिक दोषों का पता लगाने में सक्षम होती है, जिससे सुरक्षा और गुणवत्ता नियंत्रण सुनिश्चित होता है।
7. मेटल डिटेक्टर और सॉर्टिंग सिस्टम
सुरक्षा जाँच तथा रिसाइक्लिंग उद्योग में भी एडी करंट का व्यापक उपयोग होता है। मेटल डिटेक्टर में परिवर्तित चुंबकीय क्षेत्र धातु वस्तु में भंवर धाराएँ उत्पन्न करता है। इन धाराओं के कारण चुंबकीय क्षेत्र में परिवर्तन होता है, जिसे उपकरण पहचान लेता है।
रिसाइक्लिंग उद्योग में अलग-अलग धातुओं को अलग करने (Metal Sorting) के लिए भी इसी सिद्धांत का उपयोग किया जाता है। विभिन्न धातुओं की विद्युत और चुंबकीय विशेषताएँ भिन्न होती हैं, जिससे उनकी पहचान और पृथक्करण संभव होता है।
8. स्पीडोमीटर
कुछ यांत्रिक स्पीडोमीटर में एडी करंट सिद्धांत का उपयोग किया जाता है। इसमें एक घूमता हुआ चुंबक धातु के ड्रम के निकट लगाया जाता है। जब चुंबक घूमता है, तो ड्रम में भंवर धाराएँ उत्पन्न होती हैं।
इन धाराओं के कारण एक टॉर्क विकसित होता है, जो सुई को घुमाता है। सुई का विचलन (Deflection) वाहन की गति के अनुपात में होता है, जिससे चालक को गति का संकेत प्राप्त होता है।
और पढ़ें: Stepper Motor स्टेपर मोटर क्या है?
Eddy Current Loss का वास्तविक उदाहरण (Real-Life Examples of Eddy Current Loss)
Eddy Current Loss उन सभी विद्युत एवं औद्योगिक प्रणालियों में उत्पन्न होती है जहाँ AC magnetic field (प्रत्यावर्ती चुंबकीय क्षेत्र) उपस्थित होता है। नीचे इसके प्रमुख वास्तविक उदाहरणों को क्रमबद्ध रूप में समझाया गया है।
1. Transformer Core: ट्रांसफॉर्मर के आयरन कोर में AC सप्लाई के कारण निरंतर बदलता हुआ चुंबकीय फ्लक्स उत्पन्न होता है। यह बदलता हुआ फ्लक्स कोर के भीतर एडी करंट पैदा करता है, जिससे कोर में गर्मी उत्पन्न होती है।
2. Induction Motor: इंडक्शन मोटर के स्टेटर में AC करंट प्रवाहित होता है, जिससे एक घूर्णनशील चुंबकीय क्षेत्र (Rotating Magnetic Field) उत्पन्न होता है। यह बदलता हुआ फ्लक्स स्टेटर तथा रोटर के आयरन कोर में एडी करंट उत्पन्न कर सकता है।
यदि इन धाराओं को नियंत्रित न किया जाए, तो अतिरिक्त गर्मी और ऊर्जा हानि होती है, जिससे मोटर की दक्षता घट सकती है। इसलिए इंडक्शन मोटर के कोर भी पतली लेमिनेशन से बनाए जाते हैं, ताकि एडी करंट लॉस न्यूनतम रहे।
3. Generator: जनरेटर में रोटर के घूमने से स्टेटर कोर में बदलता हुआ चुंबकीय फ्लक्स उत्पन्न होता है। यह फ्लक्स स्टेटर के आयरन कोर में एडी करंट पैदा करता है, जिससे ऊर्जा का एक भाग गर्मी के रूप में नष्ट हो जाता है।
4. Induction Furnace: इंडक्शन फर्नेस एक ऐसा उदाहरण है जहाँ एडी करंट को जानबूझकर उत्पन्न किया जाता है। इसमें उच्च आवृत्ति चुंबकीय क्षेत्र धातु के भीतर तीव्र एडी करंट पैदा करता है, जिससे भारी मात्रा में ऊष्मा उत्पन्न होती है और धातु पिघल जाती है।
यहाँ एडी करंट लॉस को हानिकारक नहीं माना जाता, बल्कि इसे उपयोगी तापन प्रक्रिया (Useful Heating Process) के रूप में प्रयोग किया जाता है।
मुख्य सिद्धांत ( Main Points)
सामान्यतः जहाँ भी:
- AC supply मौजूद होगी,
- बदलता हुआ चुंबकीय फ्लक्स उत्पन्न होगा,
- और कोई धातु चालक (Metal Conductor) उपस्थित होगा,
- वहाँ एडी करंट अवश्य उत्पन्न होगी।
अक्सर पूछे जाने वाले सवाल (FAQ)
1. एडी करंट लॉस क्यों होता है?
एडी करंट लॉस इसलिए होता है क्योंकि जब किसी विद्युत मशीन के आयरन कोर या धातु चालक में प्रत्यावर्ती (AC) चुंबकीय क्षेत्र उपस्थित होता है, तो बदलता हुआ चुंबकीय फ्लक्स फैराडे के विद्युतचुंबकीय प्रेरण नियम के अनुसार उस चालक के भीतर प्रेरित ईएमएफ उत्पन्न करता है। यह प्रेरित ईएमएफ बंद लूप धाराओं के रूप में भंवर धाराएँ (Eddy Currents) पैदा करता है, जो कोर के प्रतिरोध से गुजरते समय I²R हानि उत्पन्न करती हैं और ऊर्जा को ऊष्मा में बदल देती हैं। यही अनावश्यक तापीय ऊर्जा एडी करंट लॉस कहलाती है, जो विशेष रूप से ट्रांसफॉर्मर, मोटर और जनरेटर जैसी एसी मशीनों में देखने को मिलती है।
2. एडी करंट लॉस के लिए एक्सप्रेशन क्या है?
एडी करंट लॉस का सामान्य गणितीय एक्सप्रेशन है: Pₑ = Kₑ B² f² t² V, जहाँ Pₑ = Eddy Current Loss, Kₑ = मटेरियल कॉन्स्टैंट, B = अधिकतम फ्लक्स घनत्व, f = आवृत्ति, t = कोर लैमिनेशन की मोटाई और V = कोर का आयतन। संक्षेप में, Eddy Current Loss ∝ B² f² t²।
3. एड़ी करंट लॉस कैसे मापा जाता है?
एड़ी करंट लॉस को सीधे अलग से नहीं मापा जाता, बल्कि इसे कोर लॉस के हिस्से के रूप में निर्धारित किया जाता है। ट्रांसफॉर्मर में ओपन सर्किट टेस्ट द्वारा कुल कोर लॉस मापा जाता है, फिर आवृत्ति आधारित विश्लेषण से हिस्टेरेसिस लॉस (∝ f) और एडी करंट लॉस (∝ f²) को अलग किया जाता है।
4. ट्रांसफॉर्मर में एडी करंट लॉस कैसे कम किया जाता है?
ट्रांसफॉर्मर में एडी करंट लॉस को कम करने के लिए ठोस आयरन कोर की जगह पतली-पतली इंसुलेटेड लेमिनेशन (Laminated Core) का उपयोग किया जाता है। साथ ही उच्च प्रतिरोधकता वाली सिलिकॉन स्टील का प्रयोग किया जाता है, जिससे भंवर धाराओं का प्रवाह कम हो जाता है और I²R हानि घटती है।
धन्यवाद! हमें उम्मीद है कि यह पोस्ट ”Eddy Current Loss in Hindi” आपके लिए जानकारीपूर्ण और मददगार रही होगी। अगर आपके कोई विचार, अनुभव या सवाल हैं, तो उन्हें नीचे कमेंट में शेयर करना न भूलें.
