IGBT क्या है? (Insulated Gate Bipolar Transistor) – पूरी जानकारी

आज के समय में जब इलेक्ट्रॉनिक डिवाइस और पावर कंट्रोल सिस्टम तेजी से विकसित हो रहे हैं, तब IGBT (Insulated Gate Bipolar Transistor) एक बहुत ही महत्वपूर्ण इलेक्ट्रॉनिक कॉम्पोनेंट बन चुका है। चाहे इन्वर्टर हो, मोटर ड्राइव हो, UPS हो या सोलर पावर सिस्टम—लगभग हर हाई-पावर एप्लिकेशन में IGBT का उपयोग किया जाता है। लेकिन बहुत से लोगों को यह स्पष्ट नहीं होता कि IGBT क्या है, यह कैसे काम करता है और इसका उपयोग क्यों किया जाता है।

इस लेख में हम IGBT को बहुत ही आसान भाषा में समझेंगे, ताकि इलेक्ट्रॉनिक्स के छात्र, तकनीशियन और सामान्य पाठक सभी इसे आसानी से समझ सकें। यदि आप इलेक्ट्रॉनिक्स सीख रहे हैं या पावर इलेक्ट्रॉनिक्स से जुड़ी जानकारी चाहते हैं, तो यह लेख आपके लिए बहुत उपयोगी साबित होगा।

IGBT (Insulated Gate Bipolar Transistor) क्या होता है?

Insulated Gate Bipolar Transistor एक पावर सेमीकंडक्टर स्विचिंग डिवाइस है, जिसे विशेष रूप से उच्च वोल्टेज और उच्च धारा को नियंत्रित करने के लिए विकसित किया गया है। यह डिवाइस आधुनिक पावर इलेक्ट्रॉनिक्स में इसलिए महत्वपूर्ण है क्योंकि यह कम नियंत्रण शक्ति के साथ अधिक पावर को संभाल सकता है।

वैज्ञानिक रूप से देखें तो Insulated Gate Bipolar Transistor एक हाइब्रिड ट्रांजिस्टर है, जिसमें MOSFET का वोल्टेज-कंट्रोल्ड गेट और BJT की बाइपोलर कंडक्शन क्षमता एक साथ मौजूद होती है। इसका गेट टर्मिनल एक इंसुलेटेड ऑक्साइड लेयर से अलग किया गया होता है, जिससे गेट में लगभग कोई करंट नहीं बहता और इनपुट प्रतिबाधा बहुत अधिक होती है।

जब गेट पर वोल्टेज लगाया जाता है, तो Insulated Gate Bipolar Transistor के अंदर चार्ज कैरियर्स (इलेक्ट्रॉन और होल्स) का प्रवाह शुरू हो जाता है। इस प्रक्रिया में N-ड्रिफ्ट क्षेत्र की प्रभावी रेज़िस्टेंस कम हो जाती है, जिसे Conductivity Modulation कहा जाता है। इसी वैज्ञानिक प्रभाव के कारण IGBT हाई ब्रेकडाउन वोल्टेज होने के बावजूद कम ऑन-स्टेट वोल्टेज ड्रॉप के साथ कार्य करता है।

सरल शब्दों में, Insulated Gate Bipolar Transistor ऐसा ट्रांजिस्टर है जो:

• MOSFET की तरह आसानी से कंट्रोल होता है
• BJT की तरह ज्यादा पावर को कुशलता से वहन करता है

इन्हीं गुणों के कारण IGBT को हाई-पावर स्विचिंग के लिए एक आदर्श सेमीकंडक्टर डिवाइस माना जाता है।

You May Like This: रेफ्रिजरेटर (Refrigerator) कैसे काम करता है? इसके भाग और उनकी कार्यप्रणाली

IGBT (Insulated Gate Bipolar Transistor) क्यों ज़रूरी है?

Insulated Gate Bipolar Transistor इसलिए ज़रूरी है क्योंकि यह कम कंट्रोल पावर में बड़ी बिजली को सुरक्षित और कुशल तरीके से संभाल सकता है। यही कारण है कि आधुनिक पावर इलेक्ट्रॉनिक्स और इंडस्ट्रियल सिस्टम में Insulated Gate Bipolar Transistor को एक आवश्यक डिवाइस माना जाता है।

1. हाई वोल्टेज और हाई करंट को सुरक्षित रूप से कंट्रोल करने के लिए

आधुनिक पावर सिस्टम में वोल्टेज और करंट का स्तर बहुत अधिक होता है। ऐसे में साधारण ट्रांजिस्टर या स्विच न तो सुरक्षित रहते हैं और न ही लंबे समय तक काम कर पाते हैं।

IGBT इसलिए ज़रूरी है क्योंकि यह बहुत ऊँचे वोल्टेज और भारी करंट को बिना अस्थिर हुए नियंत्रित कर सकता है। इसका आंतरिक डिज़ाइन इसे हाई ब्रेकडाउन वोल्टेज सहने योग्य बनाता है।

2. कम कंट्रोल पावर में ज्यादा आउटपुट पावर

Insulated Gate Bipolar Transistor का गेट इंसुलेटेड होता है, इसलिए गेट पर लगभग कोई करंट नहीं बहता।

वैज्ञानिक दृष्टि से इसका मतलब है कि इनपुट में बहुत कम ऊर्जा लगाकर आउटपुट में बहुत बड़ी ऊर्जा को कंट्रोल किया जा सकता है।

यही गुण इसे पावर इलेक्ट्रॉनिक्स में अत्यंत उपयोगी बनाता है, क्योंकि कंट्रोल सर्किट पर लोड बहुत कम रहता है।

3. कम हीट लॉस और बेहतर थर्मल परफॉर्मेंस

जब कोई पावर डिवाइस ऑन होता है, तो उसमें वोल्टेज ड्रॉप के कारण गर्मी पैदा होती है।

IGBT में Conductivity Modulation नाम की भौतिक प्रक्रिया होती है, जिसमें चार्ज कैरियर्स की संख्या बढ़ने से आंतरिक रेज़िस्टेंस कम हो जाता है।

इसका परिणाम यह होता है कि:

• ऑन-स्टेट वोल्टेज कम रहता है
• पावर लॉस कम होता है
• हीट जनरेशन घटती है

कम गर्मी का मतलब है ज्यादा विश्वसनीयता और लंबी लाइफ।

4. सिस्टम की एफिशिएंसी बढ़ाने के लिए

ऊर्जा रूपांतरण (जैसे DC से AC या AC से DC) के दौरान सबसे बड़ी चुनौती होती है ऊर्जा की बर्बादी।

Insulated Gate Bipolar Transistor तेज़ और नियंत्रित स्विचिंग के कारण कम ऊर्जा नुकसान के साथ काम करता है, जिससे पूरा सिस्टम ज्यादा एफिशिएंट बनता है।

इसी कारण हाई-पावर कन्वर्ज़न सिस्टम में Insulated Gate Bipolar Transistor अनिवार्य हो गया है।

5. इंडस्ट्रियल और हाई-पावर सिस्टम के लिए भरोसेमंद समाधान

वैज्ञानिक और इंजीनियरिंग दृष्टि से IGBT (Insulated Gate Bipolar Transistor) को इस तरह डिज़ाइन किया गया है कि यह:

• लगातार स्विचिंग सह सके
• वोल्टेज और करंट के उतार-चढ़ाव को झेल सके
• कठिन वातावरण में भी स्थिर रहे

इसीलिए Insulated Gate Bipolar Transistor को हाई-पावर और इंडस्ट्रियल उपयोग के लिए एक भरोसेमंद सेमीकंडक्टर डिवाइस माना जाता है।

IGBT (Insulated Gate Bipolar Transistor) ज़रूरी है क्योंकि यह कम कंट्रोल पावर में, कम हीट लॉस के साथ, हाई वोल्टेज और हाई करंट को कुशलता से नियंत्रित करता है।

IGBT (Insulated Gate Bipolar Transistor) कैसे काम करता है?

IGBT का कार्य सिद्धांत यह समझाने पर आधारित है कि किस तरह एक छोटा-सा कंट्रोल वोल्टेज, बहुत बड़ी विद्युत शक्ति को नियंत्रित कर सकता है। Insulated Gate Bipolar Transistor मूल रूप से एक वोल्टेज-कंट्रोल्ड पावर स्विच है, जो गेट पर दिए गए सिग्नल के अनुसार कलेक्टर और एमिटर के बीच करंट को चालू या बंद करता है।

गेट वोल्टेज द्वारा नियंत्रण का सिद्धांत

IGBT का गेट टर्मिनल एक इंसुलेटेड परत से ढका होता है, जिससे गेट और अंदर के सेमीकंडक्टर के बीच कोई प्रत्यक्ष विद्युत संपर्क नहीं होता। इस कारण गेट में करंट लगभग शून्य रहता है। जब गेट पर वोल्टेज नहीं होता या वह थ्रेशोल्ड वोल्टेज से कम होता है, तब Insulated Gate Bipolar Transistor कलेक्टर और एमिटर के बीच करंट को पूरी तरह रोक देता है और डिवाइस ऑफ स्थिति में रहती है।

गेट पर वोल्टेज लगाने पर चैनल का बनना

जब गेट पर पर्याप्त धनात्मक वोल्टेज लगाया जाता है, तो गेट के नीचे एक चालक चैनल बनता है। यह प्रक्रिया बिल्कुल MOSFET जैसी होती है। यह चैनल कलेक्टर क्षेत्र से आने वाले इलेक्ट्रॉनों को एमिटर की ओर जाने का रास्ता प्रदान करता है। जैसे ही यह चैनल बनता है, Insulated Gate Bipolar Transistor स्विच ऑन होने की प्रक्रिया में प्रवेश कर जाता है।

बाइपोलर प्रभाव और उच्च करंट प्रवाह

चैनल बनने के साथ-साथ IGBT के अंदर बाइपोलर ट्रांजिस्टर का प्रभाव भी सक्रिय हो जाता है। इस स्थिति में इलेक्ट्रॉनों के साथ-साथ होल्स (छिद्र) भी प्रवाहित होने लगते हैं। इन दोनों चार्ज कैरियर्स की उपस्थिति से अंदरूनी ड्रिफ्ट क्षेत्र की प्रतिरोधकता कम हो जाती है। इस भौतिक घटना को कंडक्टिविटी मॉड्यूलेशन कहा जाता है, जिसके कारण Insulated Gate Bipolar Transistor बहुत कम वोल्टेज ड्रॉप के साथ भारी करंट वहन कर पाता है।

छोटे गेट सिग्नल से बड़ी पावर का नियंत्रण

IGBT की सबसे महत्वपूर्ण कार्यक्षमता यह है कि गेट पर लगाया गया छोटा-सा वोल्टेज, कलेक्टर और एमिटर के बीच बहने वाले बहुत बड़े करंट को नियंत्रित करता है। वैज्ञानिक रूप से इसका अर्थ यह है कि आउटपुट करंट का नियंत्रण इनपुट करंट से नहीं, बल्कि इनपुट वोल्टेज से होता है। यही कारण है कि Insulated Gate Bipolar Transistor को एक उच्च-गेन पावर डिवाइस माना जाता है।

गेट वोल्टेज हटाने पर IGBT का बंद होना

जब गेट से वोल्टेज हटा लिया जाता है या उसे थ्रेशोल्ड स्तर से नीचे लाया जाता है, तो गेट के नीचे बना चैनल समाप्त हो जाता है। चैनल के खत्म होते ही चार्ज कैरियर्स का प्रवाह रुक जाता है और कलेक्टर-एमिटर के बीच करंट बंद हो जाता है। इस प्रकार Insulated Gate Bipolar Transistor पुनः ऑफ स्थिति में चला जाता है।

स्विचिंग के रूप में IGBT का व्यवहार

गेट वोल्टेज को तेजी से ऑन और ऑफ करके IGBT को एक तेज़ स्विच की तरह उपयोग किया जाता है। इसी स्विचिंग क्रिया के कारण यह पावर इलेक्ट्रॉनिक सर्किट में विद्युत ऊर्जा को नियंत्रित रूप से प्रवाहित करने में सक्षम होता है। पूरा नियंत्रण गेट पर निर्भर होता है, जबकि वास्तविक पावर कलेक्टर और एमिटर के माध्यम से प्रवाहित होती है।

Insulated Gate Bipolar Transistor का कार्य सिद्धांत इस बात पर आधारित है कि कैसे MOSFET के वोल्टेज-नियंत्रित गेट और BJT की उच्च करंट क्षमता को एक साथ उपयोग किया जाए। गेट पर लगाया गया वोल्टेज चैनल बनाता है, बाइपोलर प्रभाव करंट को बढ़ाता है, और गेट हटते ही पूरा प्रवाह बंद हो जाता है। यही नियंत्रित और वैज्ञानिक प्रक्रिया Insulated Gate Bipolar Transistor को एक अत्यंत प्रभावी पावर स्विच बनाती है।

IGBT के प्रकार (Types of Insulated Gate Bipolar Transistor)

IGBT को अलग–अलग आंतरिक संरचना (structure) और निर्माण तकनीक (fabrication technology) के आधार पर विभिन्न प्रकारों में बाँटा जाता है। प्रत्येक प्रकार को इस तरह डिज़ाइन किया गया है कि वह किसी विशेष वोल्टेज, करंट और स्विचिंग आवश्यकता को बेहतर ढंग से पूरा कर सके। इसी वर्गीकरण के कारण Insulated Gate Bipolar Transistor का उपयोग छोटे इन्वर्टर से लेकर बहुत बड़े पावर सिस्टम तक संभव हो पाता है।

Punch Through IGBT (PT-IGBT)

Punch Through IGBT को असममित Insulated Gate Bipolar Transistor भी कहा जाता है। इसकी संरचना में एक अतिरिक्त N+ बफर लेयर होती है, जो इलेक्ट्रिक फील्ड को नियंत्रित करने में मदद करती है। इस बफर लेयर के कारण चार्ज कैरियर्स जल्दी हट जाते हैं, जिससे स्विचिंग तेज़ हो जाती है।

वैज्ञानिक दृष्टि से PT-IGBT में ऑन-स्टेट वोल्टेज ड्रॉप कम होता है और स्विचिंग लॉस भी कम रहता है। यही कारण है कि यह उन सर्किटों में उपयोगी होता है जहाँ तेज़ स्विचिंग की आवश्यकता होती है। हालांकि यह तकनीक अपेक्षाकृत पुरानी मानी जाती है और मुख्यतः हाई वोल्टेज AC एप्लिकेशन में प्रयोग की जाती है।

Non-Punch Through IGBT (NPT-IGBT)

Non-Punch Through IGBT को सममित Insulated Gate Bipolar Transistor कहा जाता है। इसकी संरचना में N+ बफर लेयर नहीं होती, जिससे इसका ड्रिफ्ट क्षेत्र अधिक मोटा और मजबूत होता है। इस कारण यह डिवाइस वोल्टेज को दोनों दिशाओं में बेहतर ढंग से सहन कर सकती है।

विज्ञान की भाषा में कहें तो NPT-IGBT में थर्मल स्थिरता अधिक होती है और यह कठिन इंडस्ट्रियल परिस्थितियों में भी विश्वसनीय रूप से काम करता है। हालाँकि इसकी स्विचिंग स्पीड PT-IGBT से कुछ कम होती है, फिर भी इसकी मजबूती और विश्वसनीयता के कारण यह मोटर ड्राइव, UPS और इंडस्ट्रियल पावर सिस्टम में बहुत लोकप्रिय है।

Field-Stop Insulated Gate Bipolar Transistor (FS-IGBT)

Field-Stop IGBT (FS-IGBT) को PT-IGBT का एक उन्नत और तकनीकी रूप से परिष्कृत विकास माना जाता है, जिसमें पारंपरिक बफर लेयर के अतिरिक्त एक विशेष Field-Stop (FS) लेयर को कलेक्टर साइड पर इंट्रोड्यूस किया जाता है। यह Field-Stop लेयर ड्रिफ्ट रीजन में इलेक्ट्रिक फील्ड प्रोफाइल को अत्यंत नियंत्रित और समान रूप से वितरित करने में महत्वपूर्ण भूमिका निभाती है, जिससे पंच-थ्रू प्रभाव को रोका जा सके और ब्रेकडाउन वोल्टेज को अधिक प्रभावी ढंग से सपोर्ट किया जा सके।

इस संरचनात्मक सुधार के परिणामस्वरूप ड्रिफ्ट लेयर की मोटाई को कम किया जा सकता है, जिससे ऑन-स्टेट वोल्टेज ड्रॉप (V_CE(sat)) घटता है और कंडक्शन लॉस में उल्लेखनीय कमी आती है। साथ ही, टर्न-ऑफ के दौरान चार्ज कैरियर्स का तेज़ी से निष्कासन संभव होता है, जिससे टेल करंट कम होता है और स्विचिंग लॉस में स्पष्ट सुधार दिखाई देता है। बेहतर इलेक्ट्रिक फील्ड कंट्रोल के कारण डिवाइस की हाई-वोल्टेज रेटिंग बढ़ती है, जबकि सिलिकॉन एरिया कम होने से चिप का आकार छोटा और पावर डेंसिटी अधिक हो जाती है।

इन सभी कारणों से FS-IGBT उच्च दक्षता, तेज़ स्विचिंग और उच्च वोल्टेज क्षमता की आवश्यकता वाले आधुनिक हाई-परफॉर्मेंस पावर कन्वर्ज़न अनुप्रयोगों—जैसे इंडस्ट्रियल इन्वर्टर, मोटर ड्राइव, ट्रैक्शन सिस्टम और रिन्यूएबल एनर्जी कन्वर्टर्स—में व्यापक रूप से अपनाया जाता है।

Trench Gate Insulated Gate Bipolar Transistor

Trench Gate IGBT आधुनिक पावर इलेक्ट्रॉनिक डिवाइस डिज़ाइन का एक महत्वपूर्ण विकास है, जिसमें गेट को पारंपरिक फ्लैट लेयर की बजाय खांचे (Trench) के रूप में इन्ट्रोड्यूस किया जाता है। इस खांचे आधारित संरचना से गेट और चैनल के बीच इलेक्ट्रिकल नियंत्रण अत्यंत प्रभावी और सटीक हो जाता है, जिससे चार्ज कैरियर्स के प्रवाह को बेहतर ढंग से नियंत्रित किया जा सकता है।

वैज्ञानिक दृष्टिकोण से, ट्रेंच गेट डिज़ाइन चैनल रेज़िस्टेंस को कम करता है, जिससे ऑन-स्टेट वोल्टेज ड्रॉप घटता है और कंडक्शन लॉस में सुधार होता है। साथ ही, ट्रेंच संरचना स्विचिंग गति को बढ़ाती है, जिससे टर्न-ऑन और टर्न-ऑफ के समय कम होते हैं, परिणामस्वरूप स्विचिंग एफिशिएंसी बढ़ती है और डिवाइस द्वारा उत्पन्न हीट कम होती है।

बेहतर तापीय प्रबंधन और कम लॉस के कारण, Trench Gate IGBT को उच्च दक्षता वाले पावर इलेक्ट्रॉनिक अनुप्रयोगों में व्यापक रूप से अपनाया जाता है, जैसे मॉडर्न इन्वर्टर, इलेक्ट्रिक व्हीकल (EV) ड्राइव सिस्टम, सोलर पावर कन्वर्टर्स और अन्य हाई-एफिशिएंसी पावर इलेक्ट्रॉनिक्स सिस्टम, जहाँ उच्च पावर डेंसिटी और ऊर्जा दक्षता प्राथमिक आवश्यकता होती है।

पैकेजिंग के आधार पर IGBT के रूप

निर्माण और उपयोग की सुविधा के अनुसार Insulated Gate Bipolar Transistor को सिंगल IGBT, IGBT मॉड्यूल, और IPM (Intelligent Power Module) के रूप में भी उपलब्ध कराया जाता है। IPM में IGBT के साथ ड्राइवर और प्रोटेक्शन सर्किट पहले से जुड़े होते हैं, जिससे सिस्टम डिज़ाइन सरल और अधिक सुरक्षित बन जाता है।

IGBT के विभिन्न प्रकार इस बात को दर्शाते हैं कि एक ही डिवाइस को अलग-अलग वैज्ञानिक संरचनाओं के माध्यम से कैसे विशेष आवश्यकताओं के अनुसार अनुकूल बनाया जा सकता है। PT-IGBT तेज़ स्विचिंग के लिए, NPT-IGBT मजबूती और विश्वसनीयता के लिए, जबकि Field-Stop और Trench Gate IGBT उच्च दक्षता और आधुनिक पावर सिस्टम के लिए विकसित किए गए हैं। यही विविधता IGBT को पावर इलेक्ट्रॉनिक्स की दुनिया में अत्यंत महत्वपूर्ण बनाती है।

आईजीबीटी की संरचना (Structure of Insulated Gate Bipolar Transistor)

Insulated Gate Bipolar Transistor एक चार-परत वाला अर्धचालक डिवाइस है, जिसे MOSFET और BJT की विशेषताओं को जोड़कर डिज़ाइन किया गया है। यह डिवाइस उच्च वोल्टेज और उच्च करंट अनुप्रयोगों के लिए आदर्श है, क्योंकि इसकी आंतरिक संरचना इसे कम ऑन-स्टेट लॉस और बेहतर थर्मल प्रदर्शन देती है।

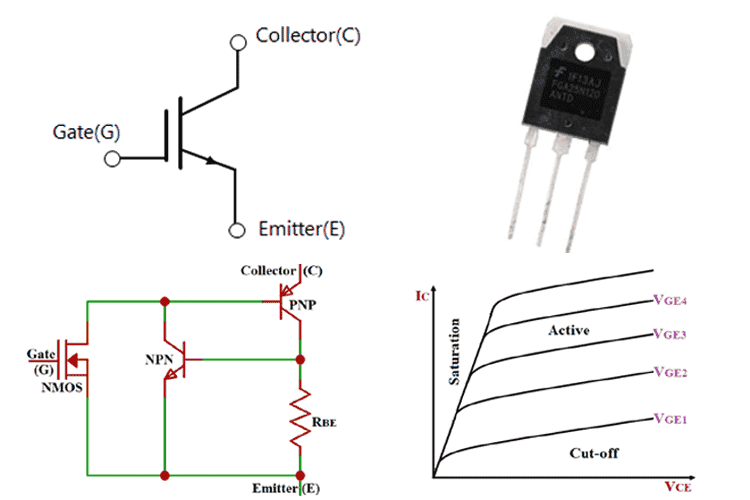

तीन टर्मिनल और उनकी भूमिका

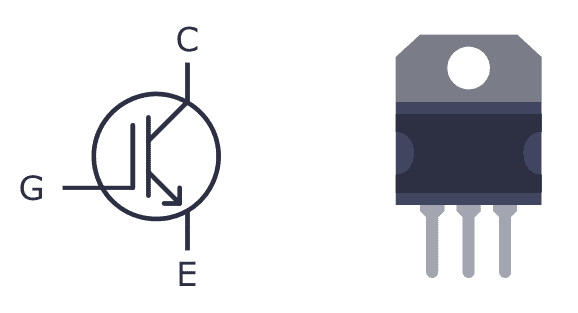

IGBT (Insulated Gate Bipolar Transistor) एक थ्री-टर्मिनल डिवाइस है, जिसमें Gate (G), Collector (C), और Emitter (E) शामिल होते हैं, और प्रत्येक टर्मिनल की विशेष भूमिका होती है।

Gate (G) डिवाइस का नियंत्रण टर्मिनल है। यह एक इंसुलेटेड गेट होता है, जिसमें धातु की परत के नीचे सिलिकॉन डाइऑक्साइड की लेयर होती है, जो गेट को सेमीकंडक्टर से इलेक्ट्रिकली अलग करती है। गेट पर लगाया गया वोल्टेज डिवाइस को चालू (ON) या बंद (OFF) करने के लिए जिम्मेदार होता है, और यह केवल वोल्टेज-सिग्नल से नियंत्रित होता है, इसलिए इसके माध्यम से उच्च करंट नहीं गुजरता।

Collector (C) पावर इनपुट टर्मिनल है। यह वह टर्मिनल है जहाँ से इलेक्ट्रॉन्स और होल डिवाइस में प्रवेश करते हैं, और यह मुख्य पावर पथ का प्रारंभिक बिंदु है।

Emitter (E) पावर आउटपुट टर्मिनल है, जहाँ से इलेक्ट्रॉन्स और होल डिवाइस के माध्यम से प्रवाहित होकर बाहर निकलते हैं।

इस संरचना के कारण, Insulated Gate Bipolar Transistor को गेट वोल्टेज द्वारा उच्च पावर कंट्रोल करने योग्य बनाया गया है। गेट केवल सिग्नल इनपुट प्रदान करता है, जबकि सारा मुख्य पावर कलेक्टर और एमिटर के माध्यम से बहता है, जिससे यह उच्च वोल्टेज और उच्च करंट वाले अनुप्रयोगों के लिए उपयुक्त बनता है।

चार परत और PN-जंक्शन

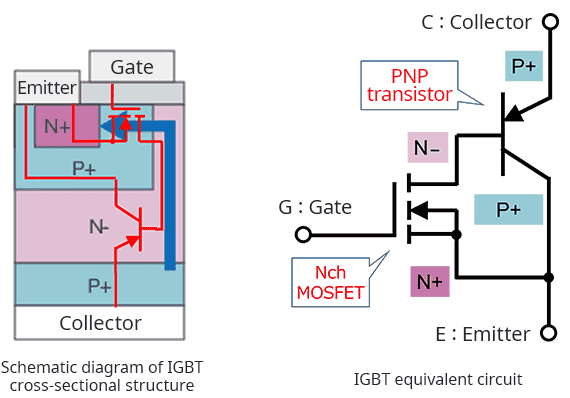

IGBT की आंतरिक संरचना चार परतों—p+, n-, n+, और p—से मिलकर बनी होती है, जो इसे BJT और MOSFET का हाइब्रिड बनाती है।

सबसे नीचे p+ सबस्ट्रेट होता है, जिसे इंजेक्शन क्षेत्र कहा जाता है। यह क्षेत्र N- ड्रिफ्ट क्षेत्र में होल्स (छिद्र) इंजेक्ट करता है, जिससे डिवाइस का ऑन-स्टेट करंट बढ़ता है और कंडक्शन लॉस कम होता है। इसके ऊपर N- ड्रिफ्ट क्षेत्र होता है, जिसकी मोटाई डिवाइस की वोल्टेज रेटिंग और ब्रेकडाउन क्षमता को निर्धारित करती है।

N- ड्रिफ्ट क्षेत्र के ऊपर मुख्य भाग क्षेत्र स्थित होता है, जिसमें p और n+ परतें होती हैं। यह संरचना गेट द्वारा नियंत्रण को सक्षम बनाती है और इलेक्ट्रॉन और होल के प्रवाह को नियंत्रित करती है।

इस चार परत वाली संरचना में दो महत्वपूर्ण PN-जंक्शन होते हैं:

• J1: N- ड्रिफ्ट क्षेत्र और मुख्य बॉडी क्षेत्र (p परत) के बीच
• J2: p+ इंजेक्शन क्षेत्र और N- ड्रिफ्ट क्षेत्र के बीच

ये PN-जंक्शन Insulated Gate Bipolar Transistor को उच्च वोल्टेज पर सुरक्षित संचालन की क्षमता प्रदान करते हैं। J1 और J2 का संतुलित डिजाइन ब्रेकडाउन वोल्टेज को नियंत्रित करता है और टर्न-ऑफ के दौरान इलेक्ट्रिक फील्ड को समान रूप से वितरित करता है, जिससे डिवाइस की विश्वसनीयता और दक्षता बढ़ती है।

MOS गेट और थायरिस्टर प्रभाव

IGBT का गेट टोपोलॉजी MOSFET जैसी होती है, यानी यह इंसुलेटेड गेट (IG) के माध्यम से वोल्टेज-सिग्नल से नियंत्रित होता है, जिससे गेट करंट न्यूनतम होता है। हालांकि, डिवाइस का कार्य थायरिस्टर जैसे व्यवहार से प्रभावित होता है, क्योंकि IGBT में p+ इंजेक्शन क्षेत्र की मौजूदगी होल्स के इंजेक्शन की अनुमति देती है, जो BJT की तरह कंडक्शन बढ़ाता है।

लेकिन IGBT में थायरिस्टर की पूर्ण लैचिंग प्रक्रिया को रोक दिया गया है। इसका मतलब है कि डिवाइस स्विचिंग के बाद स्वतः बंद हो सकता है और इसे केवल गेट सिग्नल द्वारा नियंत्रित किया जा सकता है। इस हाइब्रिड व्यवहार—MOS गेट नियंत्रण और थायरिस्टर प्रेरित करंट कंडक्शन—की वजह से Insulated Gate Bipolar Transistor तेज़ और कुशल स्विचिंग सक्षम बनता है। यह पारंपरिक BJT और थायरिस्टर की तुलना में कम स्विचिंग लॉस और उच्च एफिशिएंसी प्रदान करता है, जिससे यह उच्च वोल्टेज और उच्च करंट वाले पावर इलेक्ट्रॉनिक अनुप्रयोगों के लिए आदर्श बन जाता है।

IGBT के फायदे (Advantages of IGBT)

Insulated Gate Bipolar Transistor एक हाई-पावर सेमीकंडक्टर डिवाइस है, जो MOSFET की आसान वोल्टेज कंट्रोल और BJT की उच्च करंट क्षमता को एक साथ प्रदान करता है। इसकी संरचना और कार्यप्रणाली इसे औद्योगिक और हाई-पावर एप्लिकेशन में विशेष रूप से प्रभावी बनाती है।

उच्च वोल्टेज और करंट क्षमता

Insulated Gate Bipolar Transistor मध्यम से उच्च वोल्टेज (400V से 6000V तक) और उच्च करंट (कुछ एम्पियर से हजारों एम्पियर तक) को कुशलतापूर्वक नियंत्रित कर सकता है। यह गुण इसे मोटर ड्राइव, औद्योगिक इन्वर्टर, UPS और इलेक्ट्रिक वाहनों के लिए आदर्श बनाता है। वैज्ञानिक दृष्टि से इसकी ड्रिफ्ट क्षेत्र की मोटाई और इंजेक्शन परत इसे उच्च वोल्टेज सहने योग्य बनाती है।

कम चालन हानि और उच्च दक्षता

IGBT में BJT की तरह बाइपोलर कंडक्टिविटी होती है, जिससे ऑन-स्टेट वोल्टेज ड्रॉप कम होता है। इस कारण ऊर्जा की बचत होती है और भारी-लोड अनुप्रयोगों में दक्षता बढ़ती है। MOSFET की तुलना मेंInsulated Gate Bipolar Transistor कम ऊर्जा खोता है, जिससे पावर कन्वर्ज़न सिस्टम अधिक एफिशिएंट बनते हैं।

सरल गेट ड्राइव और कम इनपुट पावर

IGBT वोल्टेज-कंट्रोल्ड डिवाइस है, यानी इसे कम गेट करंट से नियंत्रित किया जा सकता है। इससे गेट ड्राइव सर्किट सरल और सस्ती बनती है। वैज्ञानिक रूप से, गेट पर इंसुलेटेड परत होने से इनपुट करंट न्यूनतम रहता है, जिससे सिस्टम की कुल ऊर्जा खपत कम होती है।

तेज स्विचिंग और उच्च शक्ति घनत्व

IGBT में BJT और MOSFET दोनों की विशेषताएँ मौजूद होने के कारण यह तेज़ स्विचिंग कर सकता है। इसका मतलब है कि यह DC को AC में या AC को DC में बदलने वाले इन्वर्टर और कन्वर्टर सर्किट में अधिक प्रभावी है। साथ ही, उच्च धारा घनत्व (current density) के कारण चिप का आकार छोटा होता है, जो कॉम्पैक्ट डिज़ाइन में मदद करता है।

मजबूती और लंबी लाइफ

Insulated Gate Bipolar Transistor अल्पकालिक ओवरलोड और उच्च तापमान को सहन करने में सक्षम है। इसकी संरचना और थर्मल मैनेजमेंट प्रणाली इसे लंबे समय तक विश्वसनीय बनाती है। औद्योगिक वातावरण में यह कम मेंटेनेंस और लंबी लाइफ वाला डिवाइस साबित होता है।

व्यापक अनुप्रयोग क्षमता

IGBT मोटर ड्राइव, इन्वर्टर, AC-DC कन्वर्टर, इलेक्ट्रिक वाहन, सौर और पवन ऊर्जा प्रणालियों, एयर कंडीशनर, और औद्योगिक पावर सिस्टम में आसानी से इस्तेमाल किया जा सकता है। इसकी बहुपयोगिता और स्थिर प्रदर्शन इसे हाई-पावर इलेक्ट्रॉनिक्स का भरोसेमंद उपकरण बनाती है।

IGBT के नुकसान (Disadvantages of IGBT)

IGBT (Insulated Gate Bipolar Transistor) एक शक्तिशाली पावर इलेक्ट्रॉनिक डिवाइस है, लेकिन इसकी कुछ सीमाएँ और तकनीकी चुनौतियाँ भी हैं। ये नुकसान विशेष रूप से उच्च-फ्रीक्वेंसी या लो-वोल्टेज एप्लीकेशंस में प्रकट होते हैं।

धीमी स्विचिंग गति (Slower Switching Speed)

IGBT MOSFET की तुलना में धीमी स्विचिंग करता है। इसका कारण है कि IGBT में BJT जैसी बाइपोलर प्रभाव वाली लेयर मौजूद होती है, जिससे टर्न-ऑफ के दौरान करंट धीरे-धीरे कम होता है। इसे वैज्ञानिक रूप से “करंट टेल (Current Tail)” कहा जाता है। टेल के कारण टर्न-ऑफ के समय अतिरिक्त ऊर्जा खर्च होती है, और डिवाइस गर्म हो सकता है। यही कारण है कि IGBT उच्च-फ्रीक्वेंसी (>50 kHz) एप्लीकेशंस में उतना प्रभावी नहीं होता जितना MOSFET।

उच्च रिवर्स वोल्टेज को ब्लॉक न कर पाना (Cannot Block High Reverse Voltage)

IGBT का निर्माण असममित PN संरचना पर आधारित है। यह केवल कलेक्टर से एमिटर की दिशा में करंट प्रवाहित कर सकता है। इसके कारण यह उच्च रिवर्स वोल्टेज को ब्लॉक नहीं कर सकता। यदि सिस्टम में रिवर्स करंट उत्पन्न होता है, तो अतिरिक्त डायोड या सुरक्षा सर्किट की आवश्यकता होती है।

लागत और तकनीकी जटिलता (Higher Cost & Technical Complexity)

IGBT MOSFET की तुलना में महंगा होता है। इसकी उच्च शक्ति क्षमता, लंबी लाइफ और उच्च दक्षता के बावजूद, उच्च लागत और विशेष थर्मल प्रबंधन की आवश्यकता होती है। बड़े औद्योगिक और मोटर ड्राइव सिस्टम में इसे स्थापित करने के लिए कूलिंग, गेट ड्राइव और सुरक्षा सर्किट का ध्यान रखना पड़ता है।

थर्मल और इलेक्ट्रिकल तनाव के प्रति संवेदनशीलता (Sensitivity to Thermal & Electrical Stress)

IGBT उच्च तापमान, ओवरवोल्टेज और ओवरकरंट के प्रति संवेदनशील होता है। लंबे समय तक अत्यधिक तापमान या तेज करंट प्रवाह से थर्मल रनअवे हो सकता है, जिससे डिवाइस असफल हो सकता है। इसलिए IGBT सिस्टम में सटीक थर्मल मैनेजमेंट और वर्तमान वितरण (current sharing) जरूरी है।

लैच-अप और एकदिशीय प्रकृति (Latch-up & Unidirectional Nature)

IGBT की संरचना थायरिस्टर जैसी होती है, जिससे कभी-कभी लैच-अप की समस्या हो सकती है। लैच-अप में गेट नियंत्रण असफल हो जाता है और डिवाइस लगातार ऑन रह सकता है। इसके अलावा, IGBT एक एकदिशीय डिवाइस है, यानी यह केवल एक दिशा में करंट को नियंत्रित कर सकता है, जबकि कुछ MOSFETs द्वि-दिशीय प्रवाह की अनुमति देते हैं।

उच्च-फ्रीक्वेंसी और स्विचिंग लॉस की सीमाएँ

IGBT में करंट टेल और चार्ज स्टोरेज के कारण उच्च-फ्रीक्वेंसी एप्लीकेशंस में स्विचिंग लॉस अधिक होता है। उच्च आवृत्ति (>50–100 kHz) पर, MOSFET या वाइड-बैंडगैप डिवाइस (SiC, GaN) बेहतर दक्षता प्रदान कर सकते हैं। साथ ही, IGBT के टर्न-ऑफ के दौरान उत्पन्न dV/dt और dI/dt से EMI (Electromagnetic Interference) बढ़ सकता है, जिसके लिए RC स्नबर्स और फ़िल्टर आवश्यक होते हैं।

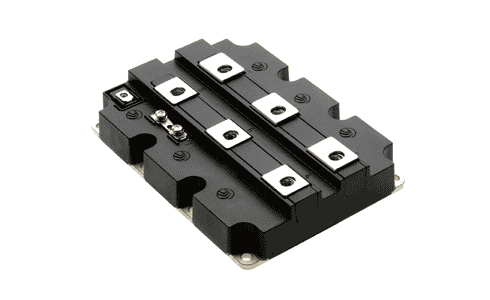

IGBT मॉड्यूल क्या है?

IGBT मॉड्यूल (Insulated Gate Bipolar Transistor Module) एक पावर इलेक्ट्रॉनिक डिवाइस है जिसमें कई IGBT चिप्स और आवश्यक डायोड्स एक साथ पैक किए जाते हैं। यह मॉड्यूल उच्च वोल्टेज और उच्च करंट वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है, ताकि बड़ी मात्रा में पावर को सुरक्षित और कुशलतापूर्वक स्विच किया जा सके।

सिंपल शब्दों में, IGBT मॉड्यूल एक बड़ा और भरोसेमंद इलेक्ट्रॉनिक स्विच है, जो बिजली को तेज़ी से ऑन और ऑफ करने की क्षमता रखता है। इसका उपयोग इंडस्ट्रियल इन्वर्टर, मोटर ड्राइव, इलेक्ट्रिक वाहन, रिन्यूएबल एनर्जी सिस्टम और अन्य हाई-पावर पावर इलेक्ट्रॉनिक एप्लिकेशन में किया जाता है, जहाँ उच्च दक्षता, विश्वसनीयता और तेज़ स्विचिंग आवश्यक होती है।

IGBT खराब होने के कारण

IGBT (Insulated Gate Bipolar Transistor) एक शक्तिशाली पावर इलेक्ट्रॉनिक डिवाइस है, लेकिन यह भी अत्यधिक थर्मल, विद्युत और यांत्रिक तनावों के प्रति संवेदनशील होता है। जब इसकी सहनशीलता से अधिक दबाव पड़ता है, तो डिवाइस फेल हो सकता है।

तापीय तनाव (Thermal Stress)

IGBT काम करते समय गर्मी उत्पन्न करता है। यदि कूलिंग पर्याप्त न हो, जैसे कि हीटसिंक पर धूल जम जाना, फैन का ठीक से काम न करना या परिवेश का तापमान बहुत अधिक होना, तो जंक्शन तापमान सुरक्षित सीमा से ऊपर चला जाता है। अत्यधिक गर्मी से सेमीकंडक्टर क्रिस्टल पर तनाव पड़ता है और बॉन्ड वायर तथा पैकेजिंग पर दबाव बढ़ता है, जिससे डिवाइस की विश्वसनीयता कम होती है और अंततः IGBT फेल हो सकता है।

ओवरवोल्टेज और वोल्टेज स्पाइक्स (Overvoltage & Voltage Spikes)

IGBT उच्च वोल्टेज के लिए डिज़ाइन किए गए हैं, लेकिन अचानक आने वाले ग्रिड वोल्टेज स्पाइक्स, लाइटनिंग या स्विचिंग ट्रांज़िएंट्स इनके लिए खतरनाक हो सकते हैं। यह डाइलेक्ट्रिक ब्रेकडाउन का कारण बनता है और गेट ऑक्साइड पर अत्यधिक तनाव डालता है। लंबे समय तक ऐसे ट्रांज़िएंट्स IGBT की जंक्शन स्थिरता को प्रभावित करते हैं और डिवाइस फेल होने की संभावना बढ़ जाती है।

ओवरकरंट और शॉर्ट-सर्किट (Overcurrent & Short Circuit)

सिस्टम में अचानक लोड बढ़ने या शॉर्ट-सर्किट की स्थिति में IGBT के माध्यम से बहने वाला करंट इसकी डिज़ाइन क्षमता से अधिक हो सकता है। इससे डिवाइस में हॉटस्पॉट बनते हैं और स्थानीय तापमान बहुत तेजी से बढ़ जाता है। यदि प्रोटेक्शन सर्किट की प्रतिक्रिया देर से होती है, तो मॉड्यूल अत्यधिक गर्म होकर फट सकता है और IGBT स्थायी रूप से खराब हो सकता है।

अनुचित गेट ड्राइव (Improper Gate Drive)

IGBT गेट वोल्टेज के माध्यम से नियंत्रित होते हैं। यदि गेट सिग्नल पर्याप्त वोल्टेज नहीं देता, बहुत शोरयुक्त होता है या पल्स समय सही नहीं होता, तो डिवाइस अधूरी स्विचिंग करता है। इसका परिणाम अधिक पावर लॉस और स्थानीय तापमान में वृद्धि के रूप में सामने आता है। लंबे समय तक ऐसी स्थिति IGBT की capicity को घटा देती है और डिवाइस फेल हो जाता है।

यांत्रिक और पर्यावरणीय तनाव (Mechanical & Environmental Stress)

IGBT मॉड्यूल संवेदनशील पैकेजिंग में आता है। कंपन, झटके या गलत माउंटिंग से बॉन्ड वायर टूट सकते हैं या पैकेज में दरारें आ सकती हैं। इसके अलावा, नमी, धूल और गंदगी हीट ट्रांसफर को प्रभावित करती हैं। स्थैतिक बिजली (ESD) गेट पिन पर लगकर डिवाइस को तुरंत नष्ट कर सकती है। ऐसे कारक IGBT की विश्वसनीयता और जीवनकाल को सीधे प्रभावित करते हैं।

डिज़ाइन और असेंबली दोष (Design & Assembly Issues)

IGBT मॉड्यूल में यदि बफर सर्किट अनुपस्थित हो, पुराने कैपेसिटर इस्तेमाल किए गए हों या गलत सोल्डरिंग और कनेक्शन टॉर्क का पालन न किया गया हो, तो संपर्क प्रतिरोध बढ़ जाता है। इससे अधिक गर्मी पैदा होती है और स्थानीय हॉटस्पॉट बनते हैं। ऐसे दोष IGBT की कार्यक्षमता और जीवनकाल को गंभीर रूप से प्रभावित कर सकते हैं।

IGBT कैसे चेक करें? (How to Check an IGBT?)

IGBT को चेक करने से पहले यह सुनिश्चित करना जरूरी है कि डिवाइस पूरी तरह से सर्किट से अलग हो और बिजली बंद हो। यह सुरक्षा का सबसे महत्वपूर्ण कदम है। IGBT में उच्च वोल्टेज और करंट हो सकता है, इसलिए सर्किट में लगे रहने पर मल्टीमीटर से जांच करना खतरनाक हो सकता है। इसके अलावा, परीक्षण से पहले IGBT के पिनों (गेट G, कलेक्टर C, एमिटर E) को डेटाशीट या मॉड्यूल मार्किंग से पहचान लें।

मल्टीमीटर सेट करना (Setting Up the Multimeter)

IGBT की जांच के लिए डिजिटल मल्टीमीटर का उपयोग किया जाता है। इसे डायोड टेस्ट मोड (Diode Mode) या कंटिन्यूटी मोड (Continuity Mode) पर सेट करें। डायोड मोड से C-E के बीच डायोड ड्रॉप और गेट की ओपन-सर्किट स्थिति देखी जा सकती है। कंटिन्यूटी मोड से शॉर्ट सर्किट की उपस्थिति पता चलती है।

कलेक्टर-एमिटर (C-E) जांच (Collector-Emitter Test)

सबसे पहले मल्टीमीटर की लाल लीड को कलेक्टर (C) पर और काली लीड को एमिटर (E) पर लगाएं। एक सही IGBT आमतौर पर 0.3V से 0.8V तक का वोल्टेज ड्रॉप दिखाता है। लीड्स को पलटकर (काली को C, लाल को E) देखें, इस स्थिति में रीडिंग अनंत या ओपन होनी चाहिए।

यदि C-E के बीच 0V या लगातार बीप मिलता है, तो इसका मतलब IGBT शॉर्ट हो गया है और यह खराब है। यह जांच मुख्य पावर मार्ग की सेहत का संकेत देती है।

गेट-एमिटर (G-E) और गेट-कलेक्टर (G-C) जांच (Gate-Emitter & Gate-Collector Test)

C-E टेस्ट के बाद, गेट-एमिटर और गेट-कलेक्टर के बीच भी जांच करें। सामान्य IGBT में इन पिनों के बीच बहुत उच्च प्रतिरोध (मेगा-ओम्स) या ओपन सर्किट होना चाहिए।

यदि इनमें से किसी भी रीडिंग में शॉर्ट (0V/बीप) दिखाई दे, तो यह संकेत है कि गेट इंसुलेशन टूट गया है और IGBT खराब हो सकता है। कुछ IGBT में गेट और एमिटर के बीच एक छोटा आंतरिक रेसिस्टर होता है, इसलिए हल्की रीडिंग सामान्य हो सकती है।

---

अक्सर पूछे जाने वाले प्रश्न (Frequently Asked Questions)

---

धन्यवाद! हमें आशा है कि यह पोस्ट आपके लिए जानकारीपूर्ण और उपयोगी रही होगी तथा इससे आपको विषय को बेहतर ढंग से समझने में मदद मिली होगी। यदि आपके मन में इससे संबंधित कोई विचार, सुझाव, या प्रश्न हों, तो उन्हें नीचे कमेंट में अवश्य साझा करें। आपकी सहभागिता हमें और बेहतर तथा उपयोगी जानकारी आप तक पहुँचाने के लिए प्रेरित करती है।
