वोल्टमीटर क्या है और कैसे काम करता है (Voltmeter Kya Hai)

वोल्टमीटर एक महत्वपूर्ण विद्युत मापन उपकरण है, जिसका उपयोग सर्किट के दो बिंदुओं के बीच वोल्टेज (विभवांतर) मापने के लिए किया जाता है। यह यह सुनिश्चित करने में मदद करता है कि सर्किट या उपकरण सही वोल्टेज पर काम कर रहे हैं। वोल्टमीटर का उपयोग लैब, इलेक्ट्रॉनिक्स और औद्योगिक क्षेत्रों में व्यापक रूप से किया जाता है।

इस लेख में हम विस्तार से समझेंगे कि वोल्टमीटर क्या है और कैसे काम करता है, साथ ही इसके प्रकार और उपयोग भी जानेंगे।

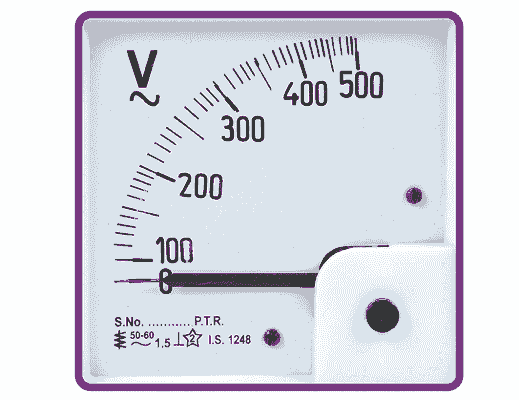

वोल्टमीटर क्या है? ( What Is Voltmeter)

वोल्टमीटर की परिभाषा: वह उपकरण जो वोल्ट में किसी सर्किट के दो बिंदुओं के बीच मौजूद वोल्टेज या विभवांतर (Voltage / Potential Difference) को मापता है, उसे वोल्टमीटर कहते हैं।

वोल्टमीटर एक महत्वपूर्ण विद्युत मापन उपकरण है जिसका उपयोग किसी विद्युत या इलेक्ट्रॉनिक परिपथ के दो बिंदुओं के बीच मौजूद वोल्टेज या विभवांतर (Potential Difference) को मापने के लिए किया जाता है। वोल्टेज को सामान्यतः वोल्ट (Volt), मिलीवोल्ट (mV) या किलोवोल्ट (kV) में मापा जाता है और वोल्टमीटर इसी मान को सटीक रूप से प्रदर्शित करता है।

और पढ़ें: एडी करंट लॉस क्या है?

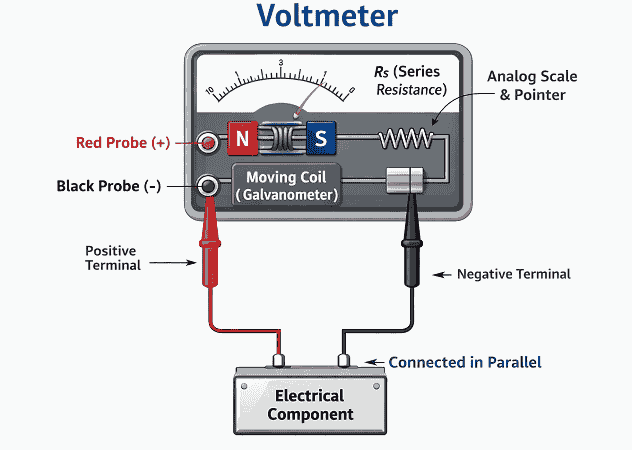

वोल्टमीटर का डायग्राम voltmeter diagram

इस Voltemeter Diagram (डायग्राम) में वोल्टमीटर के मुख्य भाग दिखाए गए हैं। लाल (+) और काला (-) प्रोब सर्किट से समानांतर जुड़े होते हैं। मूविंग कॉइल या गैल्वेनोमीटर वोल्टेज के अनुसार सुई को हिलाता है।

श्रृंखला प्रतिरोध (Rs) वोल्टमीटर का प्रतिरोध बढ़ाता है और सर्किट से कम धारा खींचता है। एनालॉग वोल्टमीटर में सुई और स्केल रीडिंग दिखाते हैं, जबकि डिजिटल में स्क्रीन पर वोल्टेज सीधे दिखाई देता है। यह डिजाइन वोल्टेज मापन को आसान और सुरक्षित बनाता है।

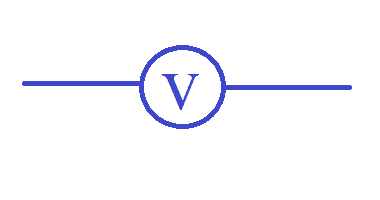

वोल्टमीटर का प्रतीक (Symbol of a Voltmeter)

वोल्टमीटर को आमतौर पर V अक्षर से दर्शाया जाता है। यह अक्षर एक वृत्त (Circle) के भीतर रखा जाता है और वृत्त के दोनों ओर दो टर्मिनल (Terminals) दिखाए जाते हैं। यह प्रतीक सर्किट आरेखों में वोल्टमीटर की पहचान करने और इसे परिपथ में सही स्थान पर जोड़ने में मदद करता है।

और पढ़ें: Wheatstone Bridge in Hindi

वोल्टमीटर का कार्य सिद्धांत (Working Principle of Voltmeter)

वोल्टमीटर का कार्य मुख्य रूप से ओम के नियम (Ohm’s Law) पर आधारित होता है, जो कहता है:

𝑉 = 𝐼 × 𝑅

• जहाँ,
• V = वोल्टेज
• I = धारा (Current)
• R = प्रतिरोध (Resistance)

वोल्टमीटर कैसे काम करता है? (How a Voltmeter Works)

• उच्च आंतरिक प्रतिरोध (High Internal Resistance): वोल्टमीटर का आंतरिक प्रतिरोध बहुत अधिक होता है। इसका उद्देश्य यह सुनिश्चित करना है कि जब वोल्टमीटर सर्किट से जुड़ता है, तो केवल न्यूनतम धारा इसके माध्यम से गुजरती है और सर्किट के सामान्य कार्य में कोई बाधा नहीं आती।

• कनेक्शन (Connection): वोल्टमीटर को हमेशा उस घटक या सर्किट बिंदु के समानांतर (Parallel) जोड़ा जाता है, जहां वोल्टेज मापना होता है। ऐसा करने से मापन सटीक होता है और उपकरण मुख्य सर्किट को प्रभावित नहीं करता।

• वोल्टेज डिवाइडर (Voltage Divider): वोल्टमीटर वोल्टेज को मापने के लिए एक आंतरिक वोल्टेज डिवाइडर का उपयोग करता है। यह डिवाइडर मापे जाने वाले बिंदु का वोल्टेज घटाकर उपकरण के लिए उपयुक्त बनाता है।

• मापन और प्रदर्शन (Measurement and Display): एनालॉग वोल्टमीटर में, सर्किट से गुजरने वाली धारा एक चुंबकीय क्षेत्र उत्पन्न करती है, जिससे सुई विक्षेपित होती है और विभवांतर का मान स्केल पर दिखाई देता है। डिजिटल वोल्टमीटर में, एक एनालॉग-से-डिजिटल कन्वर्टर (ADC) वोल्टेज को संख्यात्मक रूप में स्क्रीन पर प्रदर्शित करता है।
• मापन सीमा (Measurement Range): वोल्टमीटर विभिन्न वोल्टेज रेंज में कार्य कर सकते हैं। माप लेने से पहले सही रेंज का चयन करना आवश्यक होता है ताकि सटीक और सुरक्षित मापन हो सके।

और पढ़ें: कूलॉम का नियम क्या है?

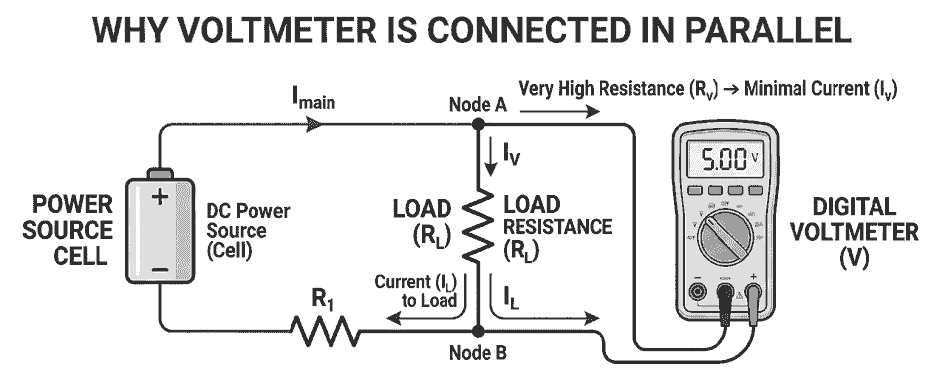

वोल्टमीटर को समानांतर क्रम में क्यों जोड़ा जाता है? (why voltmeter is connected in parallel)

वोल्टमीटर को किसी भी सर्किट में हमेशा समानांतर (Parallel) में जोड़ा जाता है। इसका मुख्य कारण यह है कि वोल्टमीटर का आंतरिक प्रतिरोध (Internal Resistance) बहुत अधिक होता है। उच्च प्रतिरोध होने के कारण, वोल्टमीटर सर्किट से केवल न्यूनतम करंट (Minimal Current) लेता है। इससे सर्किट का सामान्य कार्य प्रभावित नहीं होता और वोल्टेज का मापन सटीक होता है।

इसके अलावा, वोल्टमीटर को समानांतर जोड़ने के मुख्य कारण निम्न हैं:

• सही वोल्टेज मापने के लिए: वोल्टेज हमेशा दो बिंदुओं के बीच मापा जाता है। समानांतर कनेक्शन में वोल्टमीटर वही विभवांतर मापता है जो उस घटक या बिंदु पर वास्तविक रूप में मौजूद होता है।

• सर्किट को प्रभावित न करने के लिए: उच्च आंतरिक प्रतिरोध के कारण वोल्टमीटर सर्किट से बहुत कम करंट लेता है, जिससे सर्किट के अन्य घटकों का कार्य सामान्य रहता है।

• सटीक रीडिंग प्राप्त करने के लिए: समानांतर कनेक्शन में वोल्टमीटर को सही विभवांतर मिलता है और मापन में कोई त्रुटि नहीं होती। यदि वोल्टमीटर को गलती से सीरीज (Series) में जोड़ दिया जाए, तो सर्किट में करंट का प्रवाह लगभग बंद हो सकता है और माप गलत हो जाएगा।

और पढ़ें: प्रत्यावर्ती धारा (AC) क्या है?

वोल्टमीटर का प्रतिरोध अधिक क्यों होता है?

वोल्टमीटर का आंतरिक प्रतिरोध (Internal Resistance) बहुत अधिक रखा जाता है क्योंकि इसका मुख्य कार्य किसी सर्किट के दो बिंदुओं के बीच विभवांतर (Voltage / Potential Difference) को सटीक रूप से मापना है। उच्च प्रतिरोध होने से वोल्टमीटर से धारा का प्रवाह नगण्य रहता है, जिससे सर्किट की सामान्य धारा प्रवाह पर कोई प्रभाव नहीं पड़ता।

यदि वोल्टमीटर का प्रतिरोध कम होता, तो इसमें से अधिक धारा प्रवाहित होती और मापन गलत हो जाता। इसलिए आदर्श रूप में वोल्टमीटर का प्रतिरोध बहुत अधिक या लगभग अनंत रखा जाता है।

चूँकि वोल्टमीटर हमेशा सर्किट में समानांतर (Parallel) में जोड़ा जाता है, उच्च प्रतिरोध यह सुनिश्चित करता है कि सर्किट का मूल करंट डायवर्ट न हो और उपकरण सटीक वोल्टेज रीडिंग प्रदान करे।

उच्च आंतरिक प्रतिरोध वोल्टमीटर की सटीकता और सुरक्षा का मुख्य कारण है, जो इसे किसी भी विद्युत या इलेक्ट्रॉनिक परिपथ में विश्वसनीय और भरोसेमंद मापन उपकरण बना

और पढ़ें: किर्चहॉफ़ के नियम (KCL और KVL)

वोल्टमीटर के मुख्य भाग (Main Parts of Voltmeter)

वोल्टमीटर एक सटीक मापन उपकरण है, जो कई महत्वपूर्ण घटकों से मिलकर बना होता है। ये सभी भाग मिलकर सर्किट में वोल्टेज को सही और विश्वसनीय तरीके से मापते हैं।

• मूविंग कॉइल / गैल्वेनोमीटर: यह मुख्य संवेदनशील भाग है, जो धारा प्रवाहित होने पर चुंबकीय क्षेत्र में घूमकर प्रतिक्रिया देता है।

• स्थायी चुंबक: कॉइल के चारों ओर चुंबकीय क्षेत्र उत्पन्न करता है, जिससे विक्षेपण संभव होता है।

• उच्च श्रृंखला प्रतिरोध: सर्किट में धारा को कम रखता है, जिससे मापन सटीक रहता है।

• स्केल और सुई / डिजिटल डिस्प्ले: एनालॉग में सुई और स्केल, जबकि डिजिटल में LCD/LED स्क्रीन वोल्टेज दिखाती है।

• प्रोब्स / इनपुट टर्मिनल: सर्किट से कनेक्शन के लिए उपयोग होते हैं (लाल और काला तार)।

• सेलेक्टर स्विच: विभिन्न वोल्टेज रेंज चुनने के लिए।

• आंतरिक परिपथ: रेसिस्टर्स और इलेक्ट्रॉनिक सर्किट वोल्टेज को नियंत्रित करते हैं।

• पावर स्रोत: डिजिटल वोल्टमीटर में बैटरी या बाहरी सप्लाई होती है।

• आवरण (केस): सभी भागों को सुरक्षित रखता है।

और पढ़ें: SMPS क्या है?

वोल्टमीटर का सूत्र (Voltmeter Formula)

वोल्टमीटर बनाने के लिए गैल्वेनोमीटर के साथ एक उच्च मान का प्रतिरोध (Multiplier) श्रेणी (Series) में जोड़ा जाता है। यह प्रतिरोध वोल्टेज की रेंज बढ़ाने का कार्य करता है।

मुख्य समीकरण:

V = Im × Rse + Vm

• जहाँ:
• V = मापा जाने वाला वोल्टेज
• Im = फुल स्केल करंट (Full Scale Deflection Current)
• Rse = श्रेणी प्रतिरोध (Series Resistance / Multiplier)
• Vm = गैल्वेनोमीटर का फुल स्केल वोल्टेज

वोल्टमीटर में श्रृंखला प्रतिरोध (Multiplier) का सूत्र

Rse = (V / Im) – G

वोल्टमीटर की माप सीमा (Range) को बढ़ाने के लिए गैल्वेनोमीटर के साथ एक उच्च श्रृंखला प्रतिरोध (Multiplier) जोड़ा जाता है। यह प्रतिरोध वोल्टेज को नियंत्रित करता है ताकि गैल्वेनोमीटर में केवल उतनी ही धारा प्रवाहित हो, जितनी उसकी फुल-स्केल डिफ्लेक्शन (Full Scale Deflection) के लिए आवश्यक होती है।

• जहाँ:
• V (Voltage Range): वह अधिकतम वोल्टेज जिसे वोल्टमीटर माप सकता है
• Im (Full Scale Current): वह न्यूनतम धारा जिससे गैल्वेनोमीटर पूर्ण विक्षेपण करता है
• G (Galvanometer Resistance): गैल्वेनोमीटर का आंतरिक प्रतिरोध
• R₍se₎ (Series Resistance): जोड़ा गया अतिरिक्त प्रतिरोध, जिससे वोल्टमीटर की रेंज बढ़ती है

मुख्य उद्देश्य: श्रृंखला प्रतिरोध का मान इस प्रकार चुना जाता है कि गैल्वेनोमीटर सुरक्षित रहे, सर्किट से अत्यंत कम धारा ले और वोल्टेज का सटीक एवं विश्वसनीय मापन संभव हो सके।

उदाहरण:

मान लीजिए कि आपको 150 V तक वोल्टेज मापना है, जहाँ गैल्वेनोमीटर का फुल-स्केल करंट (Im) 1 mA (0.001 A) और उसका आंतरिक प्रतिरोध (G) 50 Ω है, तो आवश्यक श्रृंखला प्रतिरोध (Rse) ज्ञात कीजिए।

• दिया है:
• V = 150 V, Im = 1 mA = 0.001 A, G = 50 Ω
• सूत्र: Rse = (V / Im) – G
• गणना: Rse = (150 / 0.001) – 50 = 150000 – 50 = 149950 Ω
• अतः आवश्यक श्रृंखला प्रतिरोध (Multiplier) = 149950 Ω (≈ 150 kΩ)

वोल्टमीटर की रेंज (Range of Voltmeter)

वोल्टमीटर की रेंज उसके प्रकार और उपयोग पर निर्भर करती है:

• DC वोल्टमीटर: 10 mV से 1000 V तक
• AC वोल्टमीटर: 1 V से 1000 V तक

उच्च रेंज प्राप्त करने के लिए वोल्टमीटर में उच्च श्रृंखला प्रतिरोध (Multiplier) जोड़ा जाता है।

एनालॉग वोल्टमीटर का लिस्ट काउंट (Least Count)

एनालॉग वोल्टमीटर का लिस्ट काउंट उसके स्केल पर मौजूद कुल विभाजनों (divisions) पर निर्भर करता है। यह वोल्टमीटर की न्यूनतम माप क्षमता को दर्शाता है, अर्थात वह सबसे छोटा वोल्टेज अंतर जिसे उपकरण माप सकता है।

सूत्र : Least Count = कुल वोल्टेज रेंज ÷ कुल विभाजन

उदाहरण: यदि वोल्टमीटर का स्केल 0 से 20 V तक है और इसमें 200 समान विभाजन हैं, तो:

Least Count = 20 ÷ 200 = 0.1 V

इसका अर्थ है कि वोल्टमीटर कम से कम 0.1 वोल्ट का अंतर माप सकता है, जो उसकी माप की सटीकता को दर्शाता है।

और पढ़ें: Potential Transformer क्या है?

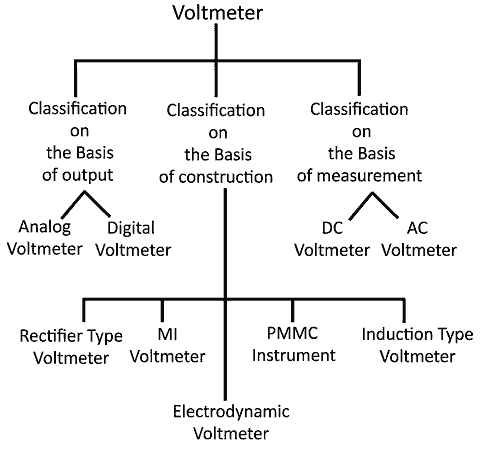

वोल्टमीटर के प्रकार और उनके उपयोग (Types of Voltmeter)

वोल्टमीटर को उनके डिज़ाइन, कार्य और मापन विधि के आधार पर कई प्रकारों में वर्गीकृत किया जा सकता है। मुख्य प्रकार निम्नलिखित हैं:

1. एनालॉग वोल्टमीटर (Analog Voltmeter)

एनालॉग वोल्टमीटर में एक सुई (Pointer) और कैलिब्रेटेड स्केल होती है। मापे गए वोल्टेज के कारण सुई का विक्षेपण सीधे उस वोल्टेज के समानुपाती होता है। यह मुख्य रूप से एसी वोल्टेज मापने के लिए उपयोग किया जाता है। इसमें संवेदनशील गैल्वेनोमीटर और उच्च श्रृंखला प्रतिरोध शामिल होता है। पुरानी और सरल उपकरणों में आमतौर पर एनालॉग वोल्टमीटर का उपयोग किया जाता था।

2. डिजिटल वोल्टमीटर (Digital Voltmeter – DVM / DMM)

डिजिटल वोल्टमीटर मापे गए वोल्टेज को संख्यात्मक रूप में LCD या LED स्क्रीन पर प्रदर्शित करता है। यह अधिक सटीक और स्थिर माप प्रदान करता है। आधुनिक इलेक्ट्रॉनिक उपकरणों में इसे कई मापन रेंज और अतिरिक्त फीचर्स के साथ व्यापक रूप से उपयोग किया जाता है। उच्च-स्तरीय डिजिटल वोल्टमीटर में इनपुट प्रतिरोध 1 GΩ या उससे अधिक हो सकता है, जिससे कम वोल्टेज को भी सटीक रूप से मापा जा सकता है।

3. पीएमएमसी वोल्टमीटर (PMMC Voltmeter)

Permanent Magnet Moving Coil (PMMC) वोल्टमीटर मुख्य रूप से डीसी वोल्टेज मापने के लिए उपयोग होता है। यह उच्च सटीकता वाला उपकरण है और कम बिजली का उपभोग करता है। इसमें पॉइंटर का विक्षेपण मापे गए वोल्टेज के कारण प्रेरित धारा के समानुपाती होता है। इसकी रेंज को श्रृंखला में अतिरिक्त प्रतिरोध जोड़कर बढ़ाया जा सकता है।

4. एमआई वोल्टमीटर (MI Voltmeter)

Moving Iron (MI) वोल्टमीटर एसी और डीसी दोनों प्रकार के वोल्टेज मापने में सक्षम होता है। इसमें विक्षेपण कुंडली के वोल्टेज के सीधे समानुपाती होता है। इसे आकर्षण प्रकार और प्रतिकर्षण प्रकार में विभाजित किया गया है।

5. रेक्टिफायर वोल्टमीटर (Rectifier Voltmeter)

रेक्टिफायर वोल्टमीटर का उपयोग एसी वोल्टेज मापन के लिए किया जाता है। यह एसी को डीसी में परिवर्तित करता है और फिर डीसी सिग्नल को पीएमएमसी या गैल्वेनोमीटर के माध्यम से मापता है।

6. प्रवर्धित वोल्टमीटर (Amplified Voltmeter)

प्रवर्धित वोल्टमीटर बहुत छोटे वोल्टेज को मापने के लिए डिज़ाइन किए जाते हैं। इसमें मीटर सुई को विक्षेपित करने के लिए आवश्यक धारा विद्युत प्रवर्धक यंत्र और सप्लाई द्वारा प्रदान की जाती है। उच्च संवेदनशीलता और इनपुट प्रतिरोध के कारण यह अत्यंत सटीक मापन प्रदान करता है।

और पढ़ें: CT क्या है और इसके उपयोग

एनालॉग और डिजिटल वोल्टमीटर में अंतर (Difference Between Analog & Digital Voltmeter)

एनालॉग और डिजिटल वोल्टमीटर दोनों का उद्देश्य वोल्टमीटर क्या है समझने में मदद करना है। एनालॉग में सुई और स्केल होती है, जबकि डिजिटल वोल्टमीटर LCD/LED स्क्रीन पर सीधे वोल्टेज दिखाता है।

1. प्रदर्शन का तरीका (Display Method)

• एनालॉग वोल्टमीटर: इसमें वोल्टेज सुई (Pointer) और स्केल के माध्यम से दिखाया जाता है। सुई की स्थिति मापे गए वोल्टेज का मान दर्शाती है।

• डिजिटल वोल्टमीटर: वोल्टेज को संख्यात्मक डिस्प्ले (LCD/LED) पर सीधे अंकों के रूप में प्रदर्शित किया जाता है।

2. संवेदनशीलता (Sensitivity)

• एनालॉग वोल्टमीटर: इनकी संवेदनशीलता सामान्यत: डिजिटल वोल्टमीटर की तुलना में कम होती है। ये अधिक सटीक माप के लिए कम उपयुक्त होते हैं।

• डिजिटल वोल्टमीटर: ये उच्च संवेदनशीलता वाले होते हैं और सटीक माप प्रदान करते हैं।

3. गति (Speed)

• एनालॉग वोल्टमीटर: तेज वोल्टेज परिवर्तन को ट्रैक करने में धीमे होते हैं।

• डिजिटल वोल्टमीटर: जल्दी बदलाव का तुरंत जवाब देते हैं और त्वरित रीडिंग प्रदर्शित करते हैं।

4. पढ़ने में आसानी (Ease of Reading)

• एनालॉग वोल्टमीटर: रीडिंग को समझने के लिए सुई या संकेतक की स्थिति को व्याख्या करना पड़ता है, जो कुछ उपयोगकर्ताओं के लिए कठिन हो सकता है।

• डिजिटल वोल्टमीटर: सीधे संख्यात्मक डिस्प्ले प्रदान करते हैं, जो पढ़ने में आसान होते हैं और त्रुटियों की संभावना कम होती है।

5. ऊर्जा खपत (Power Consumption)

• एनालॉग वोल्टमीटर: इनका ऊर्जा उपयोग बहुत कम होता है, और इन्हें बैटरी की आवश्यकता नहीं होती।

• डिजिटल वोल्टमीटर: इनका ऊर्जा उपयोग अधिक होता है और इन्हें बैटरी या बाहरी पावर स्रोत की आवश्यकता होती है।

6. लागत (Cost)

• एनालॉग वोल्टमीटर: ये आमतौर पर सस्ते होते हैं और बजट-फ्रेंडली होते हैं।

• डिजिटल वोल्टमीटर: ये आमतौर पर महंगे होते हैं, क्योंकि इनमें उच्च संवेदनशीलता और सटीकता होती है।

7. उपयोग (Applications)

• एनालॉग वोल्टमीटर: ये पुराने उपकरणों, शिक्षा और ट्रेंड अवलोकन के लिए अच्छे होते हैं।

• डिजिटल वोल्टमीटर: ये आधुनिक उपकरणों, इलेक्ट्रॉनिक मरम्मत और सटीक माप के लिए आदर्श होते हैं।

एनालॉग और डिजिटल वोल्टमीटर के बीच मुख्य अंतर

और पढ़ें: इलेक्ट्रिकल में LT और HT का पूरा नाम क्या है?

आदर्श वोल्टमीटर की विशेषताएँ (Attributes of an Ideal Voltmeter)

आदर्श वोल्टमीटर (Ideal Voltmeter) एक ऐसा सैद्धांतिक उपकरण माना जाता है, जिसका उद्देश्य परिपथ के दो बिंदुओं के बीच विभवांतर (Voltage) को बिना किसी प्रकार के हस्तक्षेप के अत्यंत सटीक रूप से मापना होता है। एक आदर्श वोल्टमीटर की निम्नलिखित विशेषताएँ होती हैं:

• अनंत आंतरिक प्रतिरोध: धारा का प्रवाह नगण्य, सर्किट को प्रभावित किए बिना मापन।
• शून्य धारा खपत और लोडिंग प्रभाव का अभाव: सर्किट की कार्यप्रणाली पर कोई असर नहीं।
• उच्च सटीकता: त्रुटिहीन और भरोसेमंद रीडिंग।
• अत्यधिक संवेदनशीलता: बहुत छोटे वोल्टेज परिवर्तनों को मापने में सक्षम।
• शून्य त्रुटि और तापमान से स्वतंत्रता: प्रारंभिक त्रुटि नहीं और स्थिर प्रदर्शन।
• तेज प्रतिक्रिया और अच्छा रिज़ोल्यूशन: तुरंत रीडिंग और छोटे अंतर को स्पष्ट दिखाना।

और पढ़ें: Air Circuit Breaker क्या होता है?

वोल्टमीटर का उपयोग कैसे करें (How to Use a Voltmeter)

वोल्टमीटर का सही उपयोग करने के लिए आवश्यक है कि इसे उचित सेटिंग और सही विधि के साथ सर्किट में जोड़ा जाए, ताकि वोल्टेज का सटीक और सुरक्षित मापन किया जा सके। नीचे इसकी प्रक्रिया को सरल और व्यवस्थित रूप में समझाया गया है।

सबसे पहले, जिस प्रकार के सर्किट का मापन करना है, उसके अनुसार वोल्टमीटर को सेट करें। यदि सर्किट एसी (AC) है तो V~ या ACV मोड चुनें, और यदि डीसी (DC) सर्किट है तो V- या DCV मोड का चयन करें। साथ ही, वोल्टेज रेंज को अनुमानित वोल्टेज से अधिक रखें, जिससे उपकरण को ओवरलोड होने से बचाया जा सके।

वोल्टमीटर से वोल्टेज कैसे मापें? (Steps to Measure Voltage Using Voltmeter)

Step 1: प्रोब्स को सुरक्षित रूप से पकड़ें मेटल प्रोब्स को सर्किट से जोड़ते समय उन्हें सीधे हाथ से न छुएँ। यदि इंसुलेशन खराब या फटा हुआ लगे, तो इंसुलेटेड दस्ताने पहनें या लीड्स को बदलें।

Step 2: ब्लैक (नेगेटिव) टेस्ट लीड को सर्किट के एक बिंदु पर लगाएँ। वोल्टेज मापने के लिए वोल्टमीटर को हमेशा समानांतर (Parallel) में जोड़ा जाता है।

Step 3: रेड (पॉजिटिव) टेस्ट लीड को सर्किट के दूसरे बिंदु पर स्पर्श कराएँ। इससे समानांतर सर्किट पूरा हो जाएगा और वोल्टमीटर वोल्टेज दिखाना शुरू कर देगा।

Step 4: यदि वोल्टमीटर ओवरलोड या बहुत अधिक रीडिंग दिखाता है, तो तुरंत रेंज को बढ़ाएँ ताकि उपकरण सुरक्षित रहे।

Step 5: यदि डिजिटल वोल्टमीटर 0V या कोई रीडिंग नहीं दिखाता, या एनालॉग वोल्टमीटर की सुई नहीं हिलती, तो सेटिंग्स को सही करें।

Step 6: डिजिटल वोल्टमीटर में वोल्टेज सीधे स्क्रीन पर दिखाई देता है। एनालॉग वोल्टमीटर में सुई की स्थिति देखकर वोल्टेज पढ़ा जाता है, जो अभ्यास से आसान हो जाता है।

और पढ़ें: पाइप अर्थिंग क्या है और कैसे करते हैं?

वोल्टमीटर और एमीटर (Voltmeter and Ammeter)

जैसा कि हम जानते हैं, किसी भी विद्युत परिपथ को सही ढंग से समझने और नियंत्रित करने के लिए वोल्टमीटर और एमीटर का उपयोग अत्यंत आवश्यक होता है।

वोल्टमीटर का प्रयोग दो बिंदुओं के बीच वोल्टेज (विभवांतर) मापने के लिए किया जाता है और इसे सर्किट में समानांतर (Parallel) जोड़ा जाता है, ताकि यह बिना धारा को प्रभावित किए सटीक रीडिंग दे सके।

वहीं, एमीटर का उपयोग परिपथ में प्रवाहित धारा (Current) को मापने के लिए किया जाता है और इसे श्रेणी (Series) में जोड़ा जाता है, जिससे पूरी धारा इसके माध्यम से होकर गुजरती है।

दिलचस्प बात यह है कि ये दोनों उपकरण अलग-अलग तरीके से काम करते हुए भी एक साथ मिलकर सर्किट के व्यवहार को पूरी तरह समझने में मदद करते हैं, इसलिए विद्युत मापन और विश्लेषण में इनकी भूमिका बेहद महत्वपूर्ण मानी जाती है।

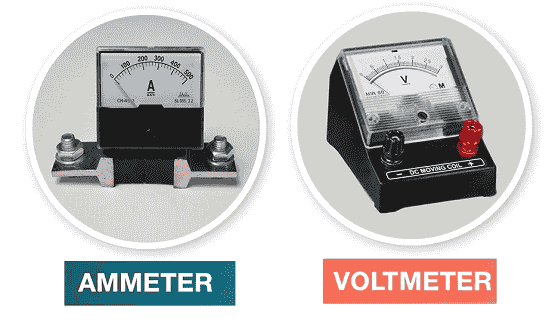

वोल्टमीटर और एमीटर में मुख्य अंतर (Difference between Voltmeter and Ammeter)

वोल्टमीटर और एमीटर दोनों ही महत्वपूर्ण विद्युत मापन उपकरण हैं, लेकिन इनके कार्य, संरचना और सर्किट में जुड़ने के तरीके अलग-अलग होते हैं। नीचे दी गई तालिका में इन दोनों उपकरणों के बीच मुख्य अंतर को स्पष्ट रूप से दर्शाया गया है।

और पढ़ें UPS क्या है और यह कैसे काम करता है?

वोल्टमीटर का उपयोग (Uses of Voltmeter)

वोल्टमीटर के कुछ प्रमुख उपयोग निम्नलिखित हैं:

• इलेक्ट्रिकल लैब में: विद्यार्थियों द्वारा सर्किट के विभिन्न बिंदुओं के बीच वोल्टेज मापने और प्रयोग करने के लिए उपयोग किया जाता है।
• इलेक्ट्रॉनिक्स रिपेयर में: मोबाइल, टीवी, कंप्यूटर आदि उपकरणों में वोल्टेज जांचने और खराबी (Fault) का पता लगाने में सहायक होता है।
• बैटरी परीक्षण में: बैटरी का वोल्टेज मापकर उसकी स्थिति और कार्यक्षमता का पता लगाया जाता है।
• पावर सप्लाई की जांच में: पावर सप्लाई यूनिट के आउटपुट वोल्टेज को जांचने के लिए उपयोग किया जाता है।
• औद्योगिक मशीनों में: मशीनों के विद्युत सिस्टम की निगरानी और सही कार्य सुनिश्चित करने के लिए उपयोग किया जाता है।
• सर्किट की सुरक्षा और विश्वसनीयता जांचने में: सर्किट के विभिन्न भागों में वोल्टेज की जांच करके उसकी सुरक्षा और सही कार्यप्रणाली सुनिश्चित की जाती है।
• त्रुटि पहचान (Fault Detection) में: असामान्य वोल्टेज या खराबी का पता लगाने में मदद करता है।
• प्रयोग और विश्लेषण में: विभिन्न तकनीकी परीक्षण और विश्लेषण के दौरान सटीक वोल्टेज मापन के लिए उपयोग किया जाता है।

अक्सर पूछे जाने वाले सवाल (FAQ)

निष्कर्ष (Conclusion)

वोल्टमीटर क्या है और कैसे काम करता है—इसे समझना किसी भी विद्युत परिपथ को सही ढंग से समझने की पहली सीढ़ी है। यह एक ऐसा महत्वपूर्ण उपकरण है, जो सर्किट के दो बिंदुओं के बीच वोल्टेज को सटीक रूप से मापकर उसकी कार्यक्षमता और स्थिति को स्पष्ट करता है।

समानांतर संयोजन और उच्च प्रतिरोध के कारण वोल्टमीटर बिना सर्किट को प्रभावित किए विश्वसनीय परिणाम देता है। यही कारण है कि शिक्षा, इलेक्ट्रॉनिक्स और उद्योग—हर क्षेत्र में इसका उपयोग अनिवार्य माना जाता है, और यह विद्युत विश्लेषण का एक भरोसेमंद आधार बन चुका है।
