आज की आधुनिक पावर इलेक्ट्रॉनिक्स दुनिया में जब भी हम MOSFET, IGBT, SCR या Relay जैसे स्विचिंग डिवाइसेज़ का उपयोग करते हैं, तो एक बड़ी समस्या सामने आती है — High Voltage Spikes और Noise। ये अचानक आने वाले वोल्टेज स्पाइक्स न केवल सर्किट की परफॉर्मेंस खराब करते हैं, बल्कि कई बार महंगे सेमीकंडक्टर डिवाइसेज़ को पूरी तरह डैमेज भी कर देते हैं। इसी समस्या का एक बेहद प्रभावी और व्यावहारिक समाधान है — Snubber Circuit।
बहुत से लोग जानते हैं कि Snubber Circuit क्या होता है, लेकिन अक्सर यह नहीं पता होता कि Snubber Circuit Values कैसे Calculate करें? सही Resistor और Capacitor की मान निकालना बहुत जरूरी है ताकि वोल्टेज spikes, ringing और EMI को नियंत्रित किया जा सके। RC Snubber कब लगाना चाहिए और कब नहीं, यह भी load के प्रकार और switching conditions पर निर्भर करता है। यदि गलत Snubber Value लगाई जाए, तो इससे switching device पर अतिरिक्त stress पड़ता है, capacitor या resistor जल सकते हैं, circuit की efficiency कम हो सकती है और EMI बढ़ सकता है।
इस लेख में हम Snubber Circuit को केवल थ्योरी के रूप में नहीं, बल्कि पूरी तरह Practical Design Approach के साथ समझेंगे। आप जानेंगे कि Snubber Circuit क्या होता है, Voltage Spikes क्यों पैदा होते हैं, RC/RCD Snubber कैसे काम करते हैं और Snubber Resistor तथा Capacitor की सही Value Step-by-Step कैसे Calculate की जाती है।
Table of Contents

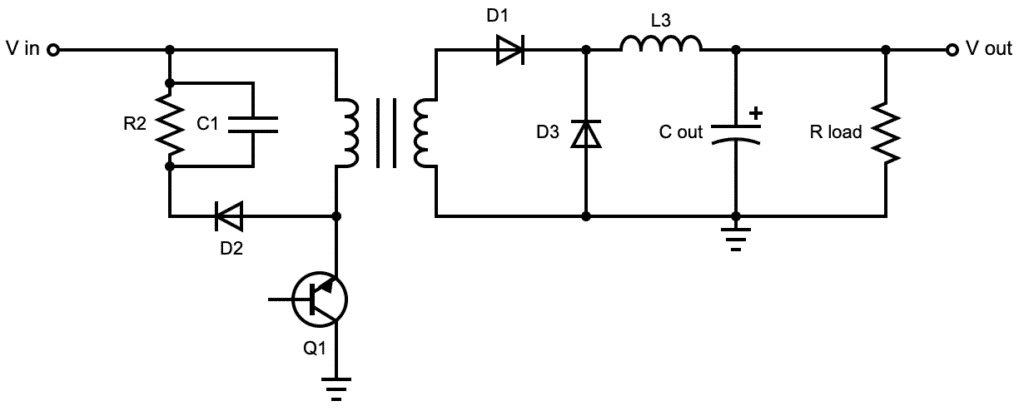

Snubber Circuit क्या होता है?
Snubber Circuit एक प्रोटेक्शन इलेक्ट्रॉनिक सर्किट होता है, जिसका उपयोग Power Electronics में स्विचिंग डिवाइसों जैसे MOSFET, IGBT, SCR, Triac और Diode को सुरक्षित रखने के लिए किया जाता है। इसका मुख्य कार्य स्विचिंग के समय पैदा होने वाले अचानक वोल्टेज स्पाइक्स (Voltage Spikes), तेज dv/dt और di/dt को नियंत्रित करना होता है, ताकि सर्किट के घटक खराब न हों और सिस्टम भरोसेमंद बना रहे।
जब कोई Inductive Load जैसे Motor, Transformer, Relay या Inductor को अचानक ON या OFF किया जाता है, तो भौतिक विज्ञान के नियमों के अनुसार उसमें संग्रहित ऊर्जा तुरंत समाप्त नहीं होती। यही ऊर्जा अचानक High Transient Voltage के रूप में बाहर निकलती है, जिसे Voltage Spike कहा जाता है। यदि इसे नियंत्रित न किया जाए, तो यह स्विचिंग डिवाइस के ऊपर अत्यधिक वोल्टेज तनाव डालकर उसे नुकसान पहुँचा सकती है। Snubber Circuit इसी अतिरिक्त ऊर्जा को absorb या redirect करके सर्किट की रक्षा करता है।
वैज्ञानिक दृष्टि से देखा जाए तो Snubber Circuit वोल्टेज और करंट के ट्रांजिशन को धीमा करता है, जिससे dv/dt और di/dt कम हो जाते हैं। इससे न केवल ओवर-वोल्टेज से सुरक्षा मिलती है, बल्कि EMI (Electromagnetic Interference) भी कम होता है और स्विचिंग अधिक स्थिर व नियंत्रित बनती है।
आमतौर पर Snubber Circuit में तीन मुख्य घटक होते हैं — Resistor (R), Capacitor (C) और कभी-कभी Diode।
Resistor (R) का कार्य क्षणिक ऊर्जा को नियंत्रित करना और सर्किट में होने वाले दोलनों (Oscillations) को damp करना होता है। यह अतिरिक्त ऊर्जा को ऊष्मा (Heat) में बदलकर नष्ट करता है, जिससे सर्किट स्थिर बना रहता है।
Capacitor (C) तेज वोल्टेज परिवर्तनों से उत्पन्न ऊर्जा को तुरंत absorb करता है। यह वोल्टेज स्पाइक्स के लिए एक वैकल्पिक मार्ग प्रदान करता है, जिससे स्विचिंग डिवाइस पर अचानक उच्च वोल्टेज नहीं आता।
Diode (वैकल्पिक) विशेष रूप से Inductive Load के साथ उपयोग किया जाता है। यह लोड के OFF होने पर उत्पन्न होने वाली Inductive Kickback Current को सुरक्षित दिशा में मोड़ देता है, जिससे रिवर्स वोल्टेज से सुरक्षा मिलती है।
और पढ़ें: मोटर एन्कोडर (Motor Encoder) क्या होता है?
Snubber Circuit की आवश्यकता क्यों होती है?
Power Electronics में उपयोग होने वाले स्विचिंग डिवाइस जैसे MOSFET, IGBT, SCR और Thyristor बहुत तेज़ी से ON–OFF होते हैं। इस तेज़ स्विचिंग के कारण सर्किट में ऐसे प्रभाव पैदा होते हैं जो डिवाइस को नुकसान पहुँचा सकते हैं। Snubber Circuit इन्हीं प्रभावों को नियंत्रित करने के लिए आवश्यक होता है।
1. Switching Device को Damage से बचाने के लिए
जब कोई स्विचिंग डिवाइस Inductive Load के साथ काम करता है और अचानक OFF होता है, तो लोड में संग्रहित ऊर्जा तुरंत समाप्त नहीं होती। यह ऊर्जा High Voltage Spike के रूप में स्विच के ऊपर आ जाती है। Snubber Circuit इस अतिरिक्त ऊर्जा को absorb करके डिवाइस को over-voltage damage से बचाता है।
2. Voltage Spike और dv/dt को Limit करने के लिए
वैज्ञानिक रूप से, तेज़ वोल्टेज परिवर्तन (High dv/dt) सेमीकंडक्टर जंक्शन पर अत्यधिक तनाव पैदा करता है। Snubber Circuit वोल्टेज के बढ़ने की दर को धीमा करता है, जिससे वोल्टेज सुरक्षित सीमा में रहता है और डिवाइस का breakdown नहीं होता।
3. EMI (Electromagnetic Interference) को कम करने के लिए
तेज़ switching और voltage spikes के कारण सर्किट में electrical noise और EMI उत्पन्न होती है। Snubber Circuit इन तीव्र ट्रांजिएंट्स को smooth करके EMI को कम करता है, जिससे पूरा सिस्टम स्थिर और विश्वसनीय बनता है।
4. Switching Losses और Ringing को कम करने के लिए
स्विचिंग के दौरान होने वाली ringing और oscillation से अतिरिक्त power loss होता है। Snubber Circuit इन दोलनों को damp करता है, जिससे switching losses घटते हैं और सर्किट का thermal stress कम होता है।
5. SCR और Thyristor की Reliability बढ़ाने के लिए
SCR और Thyristor जैसे डिवाइस dV/dt और dI/dt के प्रति अत्यधिक संवेदनशील होते हैं। यदि OFF अवस्था में वोल्टेज बहुत तेज़ी से बढ़े, तो ये बिना gate signal के ही ON हो सकते हैं, जिसे False Triggering कहते हैं। Snubber Circuit वोल्टेज ट्रांजिशन को नियंत्रित करके इस समस्या को रोकता है।
6. Circuit की Overall Reliability और Life बढ़ाने के लिए
Voltage और Current stress कम होने से न केवल स्विचिंग डिवाइस सुरक्षित रहते हैं, बल्कि पूरे सर्किट की operating life और reliability भी बढ़ जाती है। यही कारण है कि मोटर ड्राइव, इन्वर्टर और पावर सप्लाई जैसे high-speed switching applications में Snubber Circuit अनिवार्य माना जाता है।
Snubber Circuit के प्रकार (Types of Snubber Circuits)
स्नबर सर्किटों को उनके कार्य, संरचना और उपयोग के आधार पर अलग-अलग श्रेणियों में बाँटा जाता है। इस विषय में स्नबर सर्किट के प्रमुख प्रकारों को सरल और स्पष्ट रूप में समझाया जाता है, जिससे उनके कार्य और उपयोग को आसानी से समझा जा सके।
RC स्नबर सर्किट
RC स्नबर सर्किट सबसे अधिक उपयोग किया जाने वाला और सबसे सरल स्नबर सर्किट है। इसमें एक रेसिस्टर और एक कैपेसिटर को आमतौर पर स्विच के समानांतर जोड़ा जाता है। जब स्विच OFF होता है, तब अचानक उत्पन्न होने वाला हाई वोल्टेज कैपेसिटर द्वारा तुरंत अवशोषित कर लिया जाता है। इससे वोल्टेज की वृद्धि दर, यानी dv/dt, नियंत्रित रहती है और स्विच पर अचानक दबाव नहीं पड़ता।
इस सर्किट में रेसिस्टर का मुख्य कार्य कैपेसिटर में संचित ऊर्जा को धीरे-धीरे नष्ट करना होता है। यदि रेसिस्टर न हो, तो कैपेसिटर बार-बार चार्ज-डिस्चार्ज होकर अवांछित ऑस्सिलेशन पैदा कर सकता है। RC स्नबर सर्किट SCR, Triac, Relay, MOSFET और IGBT जैसे उपकरणों के साथ AC और DC दोनों प्रकार के सर्किटों में व्यापक रूप से उपयोग किया जाता है। इसकी संरचना सरल है, लागत कम है, लेकिन इसमें ऊर्जा हानि होती है, इसलिए इसे हानिपूर्ण स्नबर माना जाता है।
RCD स्नबर सर्किट
RCD स्नबर सर्किट, RC स्नबर का उन्नत रूप है और इसे अधिक शक्ति वाले अनुप्रयोगों के लिए विकसित किया गया है। इसमें रेसिस्टर और कैपेसिटर के साथ एक डायोड भी शामिल होता है। जब स्विच OFF होता है, तब इंडक्टिव लोड से उत्पन्न ऊर्जा कैपेसिटर में संग्रहित हो जाती है। डायोड इस ऊर्जा को एक नियंत्रित दिशा में प्रवाहित होने देता है, जिससे यह ऊर्जा सुरक्षित रूप से रेसिस्टर में डिस्चार्ज हो जाती है।
डायोड की उपस्थिति के कारण यह सर्किट अनावश्यक ऊर्जा को स्विच पर वापस नहीं जाने देता, जिससे वोल्टेज स्ट्रेस काफी कम हो जाता है। यही कारण है कि RCD स्नबर को SMPS और Flyback Converter जैसे हाई-फ्रीक्वेंसी और हाई-पावर सर्किटों में उपयोग किया जाता है। हालांकि यह RC स्नबर से अधिक प्रभावी होता है, फिर भी ऊर्जा अंततः रेसिस्टर में नष्ट हो जाती है, इसलिए यह भी हानिपूर्ण स्नबर की श्रेणी में आता है।
RL (या LR) स्नबर सर्किट
RL स्नबर सर्किट का उपयोग अपेक्षाकृत कम किया जाता है, लेकिन इसका कार्य सिद्धांत RC और RCD स्नबर से अलग होता है। इसमें एक इंडक्टर और एक रेसिस्टर का उपयोग किया जाता है। इंडक्टर करंट में अचानक परिवर्तन का विरोध करता है, जिससे स्विच ON होते समय उत्पन्न होने वाला करंट सर्ज नियंत्रित रहता है। इसका मुख्य उद्देश्य di/dt को कम करना होता है, न कि वोल्टेज स्पाइक्स को अवशोषित करना।
इस सर्किट में रेसिस्टर इंडक्टर में संग्रहित ऊर्जा को नष्ट करता है ताकि सर्किट में अस्थिरता न आए। RL स्नबर मुख्य रूप से टर्न-ऑन कंडीशन में उपयोग किया जाता है, जहां करंट की अचानक वृद्धि से स्विच को नुकसान हो सकता है। यह सर्किट करंट नियंत्रण पर केंद्रित होता है, इसलिए इसे टर्न-ऑन स्नबर कहा जाता है।
कार्य के आधार पर स्नबर सर्किट का वर्गीकरण
कार्य के आधार पर स्नबर सर्किटों को उनके स्विचिंग समय पर किए जाने वाले प्रभाव के अनुसार वर्गीकृत किया जाता है। टर्न-ऑफ स्नबर वे होते हैं जो स्विच के बंद होने के समय उत्पन्न होने वाले वोल्टेज स्पाइक्स को दबाते हैं। RC और RCD स्नबर इसी श्रेणी में आते हैं क्योंकि इनका मुख्य उद्देश्य स्विच OFF होने पर dv/dt को नियंत्रित करना होता है।
टर्न-ऑन स्नबर वे सर्किट होते हैं जो स्विच चालू होते समय करंट सर्ज को सीमित करते हैं। RL स्नबर इसका प्रमुख उदाहरण है, क्योंकि यह इंडक्टर की सहायता से करंट को धीरे-धीरे बढ़ने देता है। इसके अतिरिक्त, कुछ स्नबर सर्किट ऐसे भी होते हैं जो टर्न-ऑन और टर्न-ऑफ दोनों अवस्थाओं में सुरक्षा प्रदान करते हैं, जिन्हें कम्पोजिट स्नबर कहा जाता है।
संरचना के आधार पर स्नबर सर्किट का वर्गीकरण
संरचना या घटकों के आधार पर स्नबर सर्किट को अलग-अलग वर्गों में रखा जाता है। RC स्नबर सबसे सरल संरचना वाला होता है, जिसमें केवल रेसिस्टर और कैपेसिटर होते हैं और यह वोल्टेज स्पाइक्स को अवशोषित करता है। RCD स्नबर में डायोड जोड़कर ऊर्जा के प्रवाह को बेहतर तरीके से नियंत्रित किया जाता है, जिससे यह उच्च शक्ति अनुप्रयोगों के लिए उपयुक्त बन जाता है।
RL स्नबर में रेसिस्टर और इंडक्टर का उपयोग होता है, जो मुख्य रूप से करंट नियंत्रण के लिए होता है। वहीं C स्नबर केवल कैपेसिटर का उपयोग करता है और इसका नियंत्रण सीमित होता है, इसलिए इसका प्रयोग विशेष परिस्थितियों में ही किया जाता है।
और पढ़ें: स्मार्ट लाइटिंग सिस्टम (Smart Lighting System) क्या है?

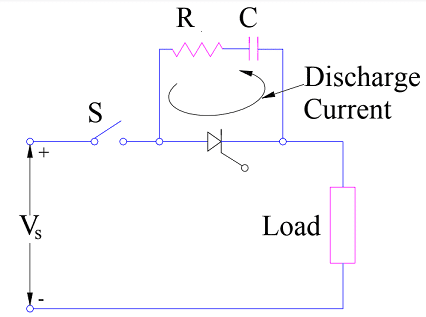

RC Snubber Circuit कैसे काम करता है?
RC स्नबर सर्किट एक महत्वपूर्ण सुरक्षा परिपथ (Protection Circuit) है, जिसका उपयोग स्विचिंग डिवाइसों जैसे ट्रांजिस्टर, MOSFET, डायोड आदि को सुरक्षित रखने के लिए किया जाता है। जब कोई स्विचिंग डिवाइस इंडक्टिव लोड के साथ कार्य करता है और अचानक OFF होता है, तब लोड में संचित ऊर्जा तुरंत बाहर निकलने की कोशिश करती है। इस प्रक्रिया में अत्यधिक उच्च वोल्टेज स्पाइक उत्पन्न होता है, जो स्विचिंग डिवाइस की रेटिंग से अधिक हो सकता है और उसे नुकसान पहुँचा सकता है। RC स्नबर सर्किट इसी समस्या को नियंत्रित करने के लिए लगाया जाता है।
जब स्विच OFF होती है, तो इंडक्टिव लोड में संग्रहित ऊर्जा अचानक रिलीज होती है। इस समय RC स्नबर का कैपेसिटर (C) उस अतिरिक्त ऊर्जा को तुरंत अवशोषित कर लेता है। कैपेसिटर वोल्टेज को तेजी से बढ़ने से रोकता है, जिससे वोल्टेज का अधिकतम मान (Peak Voltage) सीमित हो जाता है। इसके कारण स्विचिंग डिवाइस पर अचानक उच्च वोल्टेज का दबाव नहीं पड़ता और वह सुरक्षित रहता है।
कैपेसिटर द्वारा अवशोषित की गई ऊर्जा को लंबे समय तक संग्रहित नहीं रखा जा सकता। इसलिए RC स्नबर में मौजूद रेसिस्टर (R) महत्वपूर्ण भूमिका निभाता है। रेसिस्टर कैपेसिटर से निकलने वाली धारा को नियंत्रित करता है और उस ऊर्जा को धीरे-धीरे ऊष्मा (Heat) के रूप में नष्ट कर देता है। इससे कैपेसिटर पर अधिक भार नहीं पड़ता और सर्किट स्थिर बना रहता है। यही कारण है कि RC स्नबर को हानिपूर्ण (Dissipative) स्नबर कहा जाता है।
स्विचिंग के दौरान एक और गंभीर समस्या होती है जिसे रिंगिंग (Ringing) कहा जाता है। यह उच्च-आवृत्ति दोलन इंडक्टेंस और कैपेसिटेंस के संयोजन से बनते हैं, जो LC टैंक की तरह व्यवहार करते हैं। ये दोलन प्रिंटेड सर्किट बोर्ड ट्रेसेस, कंपोनेंट लीड्स, ट्रांसफॉर्मर लीकेज इंडक्टेंस और पैरासिटिक कैपेसिटेंस के कारण उत्पन्न होते हैं। RC स्नबर इन दोलनों को दबाकर रिंगिंग को कम करता है, जिससे सर्किट में कंपन, शोर और अनावश्यक ऊर्जा हानि कम होती है।
रिंगिंग के कारण इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (EMI) उत्पन्न होती है, जो ऑडियो सर्किट, प्रोसेसर पावर सप्लाई और उन सभी डिज़ाइनों के लिए गंभीर समस्या बन सकती है जहाँ EMI प्रमाणीकरण आवश्यक होता है। RC स्नबर रिंगिंग को डैम्प करके विकिरणित और संचालित शोर को कम करता है, जिससे पूरा सिस्टम अधिक विश्वसनीय बनता है और घटकों की कार्य आयु बढ़ती है।
स्विचिंग की दोनों अवस्थाओं में RC स्नबर का व्यवहार नियंत्रित रहता है। Turn-Off स्थिति में कैपेसिटर तुरंत चार्ज होकर वोल्टेज स्पाइक को अवशोषित करता है। वहीं Turn-On स्थिति में कैपेसिटर रेसिस्टर के माध्यम से धीरे-धीरे डिस्चार्ज होता है, जिससे स्विचिंग डिवाइस में अचानक करंट बढ़ने के बजाय एक नियंत्रित मार्ग बनता है। इससे स्विचिंग स्मूथ होती है और डिवाइस पर तनाव कम पड़ता है।
Snubber Circuit Values Calculate करने से पहले क्या जानना जरूरी है?
Snubber circuit के घटकों के सही मान (Resistor और Capacitor) का चयन करने से पहले कुछ बुनियादी parameters की जानकारी होना बहुत जरूरी है। ये parameters जानने से स्नबर प्रभावी, सुरक्षित और लंबे समय तक काम करने वाला बनता है। नीचे इन्हें विस्तार से समझाया गया है।
1. Supply Voltage (Vs)
सप्लाई वोल्टेज यह निर्धारित करता है कि स्विच OFF होने पर अधिकतम वोल्टेज spike कितना हो सकता है। स्नबर सर्किट को इस वोल्टेज स्तर को ध्यान में रखते हुए डिजाइन किया जाता है ताकि उत्पन्न वोल्टेज डिवाइस की रेटिंग से अधिक न हो। यदि Vs का सही मान नहीं पता होगा, तो डिवाइस पर अत्यधिक तनाव पड़ सकता है और वह क्षतिग्रस्त हो सकता है।
2. Load Current (I)
लोड करंट यह बताता है कि स्विचिंग के दौरान कितनी ऊर्जा लोड में प्रवाहित हो रही है। इंडक्टिव लोड के मामले में यह करंट ऊर्जा के रूप में इंडक्टर में संग्रहित रहता है और स्विच OFF होने पर अचानक रिलीज होती है। स्नबर को इस ऊर्जा को संभालने योग्य होना चाहिए, इसलिए लोड करंट का सही मान जानना अनिवार्य है।
3. Inductance (L)
इंडक्टेंस यह निर्धारित करती है कि लोड में कितनी ऊर्जा संग्रहित हो सकती है और वोल्टेज spike कितनी तीव्र होगी। अधिक इंडक्टेंस का मतलब है अधिक stored energy और अधिक गंभीर वोल्टेज spike। इसी कारण स्नबर की आवश्यकता और उसका आकार सीधे इंडक्टेंस पर निर्भर करता है।
4. Switching Frequency (f)
स्विचिंग फ्रीक्वेंसी यह बताती है कि स्विच प्रति सेकंड कितनी बार ON और OFF होता है। उच्च फ्रीक्वेंसी पर स्नबर बार-बार चार्ज और डिस्चार्ज होता है, जिससे resistor में power dissipation बढ़ जाती है। इसलिए frequency की जानकारी के बिना सही resistor और capacitor का चयन करना संभव नहीं होता।
5. Maximum Allowable dv/dt
हर स्विचिंग डिवाइस की एक सीमा होती है कि वह कितनी तेजी से वोल्टेज परिवर्तन सहन कर सकती है। यदि dv/dt इस सीमा से अधिक हो, तो डिवाइस अनियंत्रित रूप से ON हो सकती है या क्षतिग्रस्त हो सकती है। स्नबर का मुख्य उद्देश्य इसी dv/dt को सुरक्षित स्तर पर सीमित करना होता है।
6. Device Rating (MOSFET / SCR / IGBT)
स्विचिंग डिवाइस की रेटिंग, जैसे maximum voltage, current और power handling capability, जानना आवश्यक है। स्नबर सर्किट को इस तरह डिजाइन किया जाता है कि यह डिवाइस की रेटिंग से अधिक तनाव पैदा न करे। यदि डिवाइस रेटिंग को ध्यान में न रखा जाए, तो सही स्नबर होने के बावजूद डिवाइस फेल हो सकती है।
Capacitor (C) की Snubber Circuit में Values कैसे Calculate करें?
Snubber सर्किट में कैपेसिटर का मुख्य काम यह होता है कि जब कोई स्विचिंग डिवाइस (MOSFET, IGBT, SCR आदि) अचानक OFF होती है, तो इंडक्टिव लोड के कारण पैदा होने वाले तेज वोल्टेज स्पाइक्स को धीमा और सीमित कर दिया जाए। यदि यह वोल्टेज बहुत तेजी से बढ़ता है (high dV/dt), तो स्विचिंग डिवाइस क्षतिग्रस्त हो सकती है। इसलिए कैपेसिटर ऐसा चुना जाता है जो इस वोल्टेज वृद्धि को सुरक्षित सीमा में रोक सके।
1. आवश्यक पैरामीटर्स
- Snubber कैपेसिटर का मान निकालने से पहले निम्नलिखित पैरामीटर्स पता होना जरूरी हैं:
- V (Voltage): स्विचिंग नोड पर अधिकतम वोल्टेज स्पाइक (Vpp)
- I (Current): स्विचिंग करंट या लोड करंट (Ipeak)
- f (Switching Frequency): स्विचिंग की आवृत्ति
- dV/dt: वोल्टेज में परिवर्तन की अधिकतम दर, जिसे डिवाइस सुरक्षित रूप से सह सकता है
2. Snubber Capacitor फॉर्मूला
सबसे सरल और व्यावहारिक फॉर्मूला यह है:
C ≥ I / (dV/dt)
इसका अर्थ यह है कि कैपेसिटर इतना बड़ा होना चाहिए कि वह लोड करंट द्वारा उत्पन्न वोल्टेज को उस गति से बढ़ने से रोके जो डिवाइस के लिए खतरनाक हो।
- I = Load current (Ampere)
- dV/dt = Maximum allowable rate of voltage change (V/µs)
उदाहरण को समझें
यदि लोड करंट 2A है और डिवाइस केवल 50 V/µs तक का dV/dt सुरक्षित रूप से सह सकता है, तो:
C ≥ 2 / 50 = 0.04 µF
व्यावहारिक रूप से हमेशा standard value चुनी जाती है, इसलिए 0.047 µF या 0.1 µF का कैपेसिटर बेहतर और सुरक्षित रहेगा।
3. एनर्जी-बेस्ड फॉर्मूला क्यों जरूरी होता है?
कभी-कभी केवल dV/dt देखना पर्याप्त नहीं होता। यह भी जरूरी होता है कि कैपेसिटर में कितनी ऊर्जा जमा हो रही है और वह ऊर्जा सुरक्षित रूप से रेसिस्टर में नष्ट हो पा रही है या नहीं।
इसके लिए ऊर्जा का फॉर्मूला उपयोग किया जाता है:
E = 0.5 × C × V²
यह फॉर्मूला बताता है कि किसी निश्चित वोल्टेज पर कैपेसिटर कितनी ऊर्जा स्टोर कर रहा है। इस ऊर्जा को बाद में रेसिस्टर में heat के रूप में dissipate किया जाता है। यदि यह संतुलन सही नहीं होगा, तो या तो कैपेसिटर overheat करेगा या रेसिस्टर फेल हो सकता है।
4. रेसिस्टर और टाइम कॉन्स्टेंट की भूमिका
Snubber कैपेसिटर तभी सही ढंग से काम करेगा जब वह हर switching cycle में पूरी तरह डिस्चार्ज हो जाए। इसके लिए RC टाइम कॉन्स्टेंट बहुत महत्वपूर्ण होता है।
शर्त होती है:
5 × R × C ≤ Tn
जहाँ Tn स्विच के ON रहने का समय है। इसका अर्थ यह है कि कैपेसिटर को पूरा डिस्चार्ज होने के लिए पर्याप्त समय मिलना चाहि
रेसिस्टर का मान इस तरह चुना जाता है कि प्रारंभिक डिस्चार्ज करंट डिवाइस की रेटिंग के भीतर रहे। सामान्यतः:
R = V_initial / (0.5 × I_rated)
इससे यह सुनिश्चित होता है कि डिस्चार्ज करंट सुरक्षित सीमा में रहे और कैपेसिटर तथा स्विच दोनों पर अनावश्यक तनाव न पड़े।
Resistor (R) की Snubber Circuit में Values कैसे Calculate करें?
Snubber सर्किट में रेसिस्टर (R) का मुख्य कार्य कैपेसिटर में संग्रहीत ऊर्जा को नियंत्रित तरीके से नष्ट करना और सर्किट में बनने वाली रिंगिंग (Oscillation) को दबाना होता है। यदि रेसिस्टर का मान सही न चुना जाए, तो या तो रिंगिंग पूरी तरह समाप्त नहीं होगी या फिर अत्यधिक करंट के कारण रेसिस्टर और स्विचिंग डिवाइस पर अनावश्यक तनाव पड़ेगा। इसलिए स्नबर रेसिस्टर की गणना बहुत सावधानी से की जाती है।

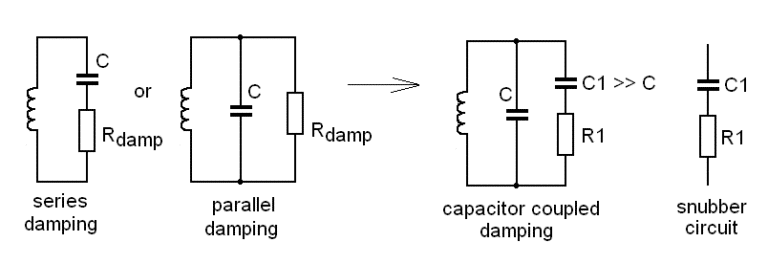

Snubber Resistor का मूल सिद्धांत
जब इंडक्टेंस (L) और कैपेसिटर (C) एक साथ सर्किट में होते हैं, तो वे मिलकर एक LC टैंक बनाते हैं, जिसमें स्विचिंग के दौरान दोलन (ringing) उत्पन्न हो सकती है। Snubber resistor का उद्देश्य इस LC टैंक को critically damp करना होता है ताकि वोल्टेज और करंट की अनचाही oscillations समाप्त हो जाएँ। इसी स्थिति को प्राप्त करने के लिए रेसिस्टर का मान L और C के अनुपात पर आधारित चुना जाता है।
Snubber Resistor का Formula
Snubber resistor का मान निकालने के लिए सामान्य और व्यावहारिक सूत्र है:
R = √(L / C)
- L = Load inductance (Henry)
- C = Snubber capacitor (Farad)
यह सूत्र यह सुनिश्चित करता है कि स्नबर सर्किट पर्याप्त damping प्रदान करे और वोल्टेज रिंगिंग प्रभावी रूप से कम हो जाए।
Step-by-Step Example
मान लीजिए आपके सर्किट में:
Load inductance – L = 100 µH = 100 × 10⁻⁶ H
Snubber capacitor – C = 0.1 µF = 0.1 × 10⁻⁶ F
अब सूत्र लागू करें: R = √(L / C)
R = √(100 × 10⁻⁶ / 0.1 × 10⁻⁶)
R = √(1000)
R ≈ 31.6 Ω
व्यावहारिक रूप से निकटतम standard value चुनी जाती है, इसलिए आप 33 Ω resistor का उपयोग कर सकते हैं।
Resistor Value का सही अर्थ
31.6 Ω (या 33 Ω) का यह मान इतना बड़ा होता है कि यह कैपेसिटर के डिस्चार्ज करंट को सुरक्षित सीमा में रखे, और इतना छोटा भी होता है कि कैपेसिटर की ऊर्जा जल्दी और प्रभावी रूप से dissipate हो सके। इसके कारण सर्किट में oscillations समाप्त हो जाती हैं और स्विचिंग डिवाइस पर वोल्टेज तनाव कम हो जाता है।
Snubber Circuit में Resistor Power Rating कैसे Calculate करें?
Snubber सर्किट में रेसिस्टर केवल कैपेसिटर के साथ काम करने वाला साधारण घटक नहीं होता, बल्कि वही वह हिस्सा है जहाँ स्नबर द्वारा अवशोषित की गई ऊर्जा ऊष्मा (heat) के रूप में नष्ट होती है। इसलिए यदि रेसिस्टर की power rating सही ढंग से नहीं चुनी गई, तो वह अत्यधिक गर्म होकर फेल हो सकता है, भले ही उसका resistance value सही क्यों न हो। इसी कारण power rating की गणना करना अत्यंत आवश्यक होता है।
Power Dissipation का मूल विचार
हर switching cycle में स्नबर कैपेसिटर चार्ज होता है और फिर रेसिस्टर के माध्यम से डिस्चार्ज होता है। कैपेसिटर में संग्रहित ऊर्जा अंततः रेसिस्टर में heat के रूप में dissipate हो जाती है। जितनी अधिक switching frequency और जितना अधिक वोल्टेज होगा, उतनी ही अधिक power रेसिस्टर में नष्ट होगी। इसी औसत power loss को ध्यान में रखकर रेसिस्टर की power rating तय की जाती है।
Power Rating का Formula
Snubber रेसिस्टर में dissipate होने वाली औसत power को इस सूत्र से निकाला जाता है:
P = C × V² × f
- C = Snubber capacitor का मान (Farad)
- V = Snubber के across आने वाला वोल्टेज (Volt)
- f = Switching frequency (Hz)
यह सूत्र यह बताता है कि प्रति सेकंड कैपेसिटर में कितनी ऊर्जा चार्ज–डिस्चार्ज होकर रेसिस्टर में नष्ट हो रही है।
Step-by-Step Example
मान लीजिए:
Snubber capacitor – C = 0.1 µF = 0.1 × 10⁻⁶ F
Snubber पर वोल्टेज – V = 230 V
Switching frequency – f = 50 Hz
अब सूत्र लागू करें: P = C × V² × f
P = 0.1 × 10⁻⁶ × (230)² × 50
P ≈ 0.26 W
इसका अर्थ है कि रेसिस्टर में औसतन लगभग 0.26 watt power dissipate होगी।
Safe Design के लिए Power Rating कैसे चुनें
व्यावहारिक डिज़ाइन में कभी भी रेसिस्टर को उसकी calculated power के बिल्कुल बराबर rating का नहीं चुना जाता। तापमान वृद्धि, वोल्टेज फ्लक्चुएशन और component aging को ध्यान में रखते हुए हमेशा 3 से 5 गुना अधिक power rating का रेसिस्टर चुना जाता है।
इस उदाहरण में यदि power dissipation 0.26 W है, तो सुरक्षित डिज़ाइन के लिए 1 W या 2 W resistor चुनना उचित रहता है। इससे रेसिस्टर ठंडा रहेगा, लंबे समय तक स्थिर रूप से काम करेगा और snubber सर्किट की reliability बनी रहेगी।
Practical Thumb Rules (आसान नियम) – Snubber Circuit के लिए
स्नबर सर्किट को डिज़ाइन करते समय हर बार विस्तृत गणनाएँ करना व्यावहारिक नहीं होता, खासकर जब सर्किट सरल हो या सामान्य पावर रेंज में काम कर रहा हो। ऐसे मामलों में कुछ प्रैक्टिकल थम्ब रूल्स का उपयोग किया जाता है, जो अनुभव और वास्तविक अनुप्रयोगों पर आधारित होते हैं। ये नियम स्नबर सर्किट को जल्दी, सुरक्षित और प्रभावी ढंग से चुनने में मदद करते हैं।
Capacitor Value: 0.01 µF से 0.1 µF
व्यवहारिक रूप से अधिकतर RC स्नबर सर्किटों में कैपेसिटर का मान 0.01 µF से 0.1 µF के बीच रखा जाता है। यह रेंज इसलिए उपयुक्त मानी जाती है क्योंकि इतना कैपेसिटर वोल्टेज स्पाइक्स को प्रभावी रूप से absorb कर सकता है, बिना बहुत अधिक ऊर्जा स्टोर किए।
छोटा मान (जैसे 0.01 µF) हल्के इंडक्टिव लोड और कम पावर सर्किट के लिए पर्याप्त होता है, जबकि बड़ा मान (जैसे 0.1 µF) अधिक इंडक्टेंस और अपेक्षाकृत बड़े वोल्टेज स्पाइक्स वाले सर्किट में उपयोगी रहता है। इस रेंज में कैपेसिटर लेने से dV/dt नियंत्रण और पावर लॉस के बीच अच्छा संतुलन बनता है।
Resistor Value: 10Ω से 100Ω
स्नबर रेसिस्टर का सामान्य प्रैक्टिकल रेंज 10Ω से 100Ω रखा जाता है। यह रेंज इसलिए चुनी जाती है ताकि कैपेसिटर का डिस्चार्ज करंट सीमित रहे और LC सर्किट में बनने वाली रिंगिंग प्रभावी रूप से damp हो जाए।
कम मान का रेसिस्टर (10–22Ω) तेज डैम्पिंग देता है लेकिन करंट अधिक होता है, जबकि अधिक मान का रेसिस्टर (47–100Ω) करंट को और सीमित करता है लेकिन डैम्पिंग थोड़ी कम हो जाती है। इस रेंज के भीतर रेसिस्टर चुनना अधिकांश AC और DC स्नबर अनुप्रयोगों के लिए सुरक्षित और व्यावहारिक माना जाता है।
Capacitor Type: Polypropylene (X2 / X1 Rated)
स्नबर सर्किट में हमेशा Polypropylene capacitor का उपयोग किया जाता है, क्योंकि यह हाई dv/dt, हाई फ्रीक्वेंसी और बार-बार चार्ज–डिस्चार्ज को आसानी से सह सकता है।
AC मेन्स से जुड़े सर्किटों में विशेष रूप से X2 या X1 rated capacitors का उपयोग किया जाता है, क्योंकि ये सेफ्टी-रेटेड होते हैं और फेल होने पर भी शॉर्ट-सर्किट का खतरा नहीं पैदा करते। सामान्य इलेक्ट्रोलाइटिक या सिरेमिक कैपेसिटर स्नबर के लिए उपयुक्त नहीं होते, क्योंकि वे तेज वोल्टेज स्पाइक्स और हाई फ्रीक्वेंसी स्ट्रेस को सहन नहीं कर पाते।
Resistor Type: Non-Inductive, Carbon या Metal Film
स्नबर रेसिस्टर हमेशा Non-Inductive होना चाहिए। यदि रेसिस्टर में इंडक्टेंस होगी, तो वह स्वयं रिंगिंग पैदा कर सकता है, जिससे स्नबर का उद्देश्य ही समाप्त हो जाएगा।
इसी कारण Carbon film या Metal film resistors को प्राथमिकता दी जाती है। ये हाई फ्रीक्वेंसी पर स्थिर रहते हैं, इंडक्टिव प्रभाव बहुत कम होता है और पावर को समान रूप से heat के रूप में dissipate करते हैं। Wire-wound resistors आमतौर पर avoided किए जाते हैं, क्योंकि उनमें इंडक्टेंस अधिक होती है।

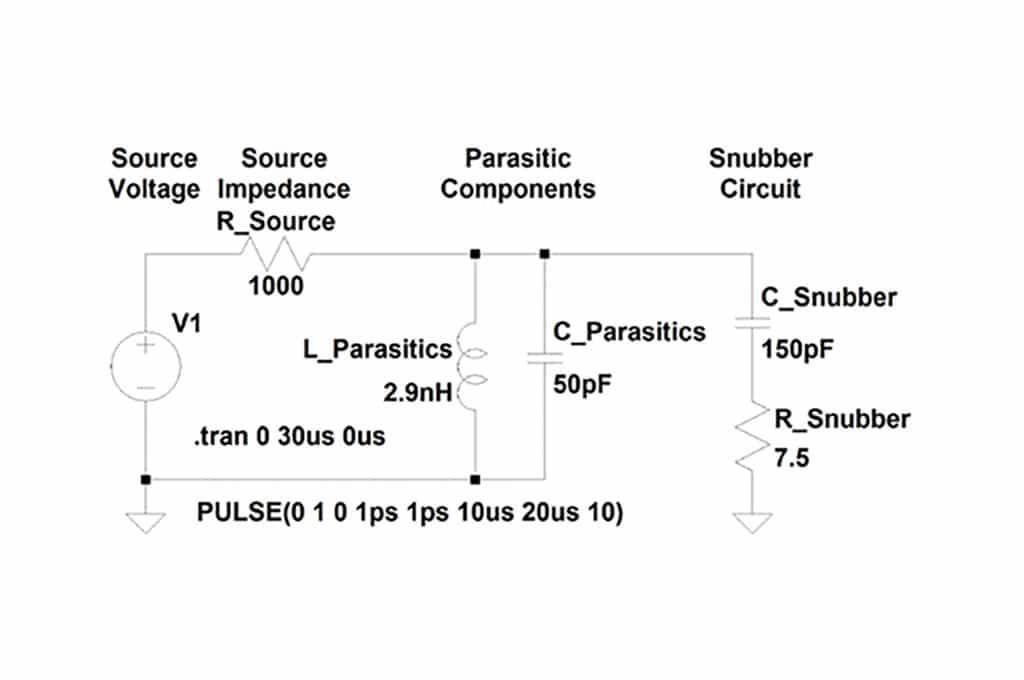

Snubber Circuit Design Tips
Snubber circuit को डिज़ाइन करते समय कुछ व्यावहारिक और वैज्ञानिक नियमों का पालन करना आवश्यक होता है ताकि वोल्टेज स्पाइक्स और रिंगिंग को प्रभावी रूप से नियंत्रित किया जा सके।
Snubber capacitor हमेशा high voltage rated होना चाहिए, क्योंकि स्विच OFF होते समय उत्पन्न transient voltage सामान्य ऑपरेटिंग वोल्टेज से काफी अधिक हो सकता है। उच्च voltage rating dielectric breakdown के जोखिम को कम करती है।
AC supply से जुड़े snubber circuits में Class X2 capacitor का उपयोग करना चाहिए। ये capacitors repetitive voltage surges के लिए डिज़ाइन किए गए होते हैं और सुरक्षा की दृष्टि से अधिक विश्वसनीय होते हैं।
Snubber को हमेशा switch के जितना पास हो सके लगाना चाहिए। इससे PCB ट्रैक्स और लीड्स की parasitic inductance कम होती है और वोल्टेज स्पाइक तुरंत दब जाता है।
Snubber design को केवल गणना पर नहीं छोड़ना चाहिए। Oscilloscope से waveform observe करके वास्तविक overshoot और ringing को देखना चाहिए और आवश्यकता अनुसार component values को fine-tune करना चाहिए।
अंत में, snubber circuit में over-design करना हमेशा safer होता है। अतिरिक्त voltage और power margin रखने से thermal और electrical stress कम होता है और सर्किट की long-term reliability बढ़ती है
Snubber Circuit के फायदे
Switching Device की Life बढ़ती है
Snubber circuit स्विचिंग के समय उत्पन्न होने वाले वोल्टेज स्पाइक्स, उच्च dV/dt और dI/dt को नियंत्रित करता है। इससे MOSFET, IGBT, SCR और थाइरिस्टर जैसे पावर डिवाइसेज़ पर विद्युत तनाव कम होता है और उनकी कार्य-आयु (life) तथा विश्वसनीयता में स्पष्ट वृद्धि होती है।
Overvoltage Protection मिलता है
इंडक्टिव लोड के कारण स्विच OFF होने पर अचानक उच्च वोल्टेज उत्पन्न होता है। Snubber circuit इस अतिरिक्त ऊर्जा को absorb करके वोल्टेज को सुरक्षित सीमा में क्लैम्प करता है, जिससे डिवाइस के damage या breakdown की संभावना कम हो जाती है।
EMI और Electrical Noise कम होती है
वोल्टेज स्पाइक्स और हाई-फ्रीक्वेंसी रिंगिंग EMI और RFI के मुख्य स्रोत होते हैं। Snubber circuit इन दोलनों को damp करके electromagnetic interference और noise को काफी हद तक कम करता है, जिससे सर्किट का प्रदर्शन अधिक स्वच्छ और स्थिर होता है।
Circuit की Stability बढ़ती है
Transient घटनाओं को नियंत्रित करके snubber circuit अनचाहे oscillations और false triggering को रोकता है। इससे सर्किट predictable तरीके से कार्य करता है और overall stability में सुधार होता है।
Arcing और Mechanical Wear कम होता है
Switches और relays में होने वाली arcing (चिंगारी) को snubber circuit प्रभावी रूप से कम करता है। इससे संपर्कों का घिसाव घटता है और mechanical components की life भी बढ़ जाती है।
Snubber Circuit से जुड़ी आम गलतियाँ
अक्सर छोटी-सी डिज़ाइन या चयन की गलती snubber को अप्रभावी बना देती है, जिससे वोल्टेज स्पाइक्स, EMI और घटकों की विफलता का जोखिम बढ़ जाता है। इस भाग में snubber circuit से जुड़ी ऐसी ही आम और व्यावहारिक गलतियों को संक्षेप में समझाया गया है।
Low Voltage Capacitor का उपयोग
Snubber circuit में यदि कम voltage rating वाला capacitor लगाया जाता है, तो switching के समय उत्पन्न high-voltage transients उसे आसानी से damage कर सकते हैं। इससे capacitor fail हो सकता है और पूरा protection ineffective हो जाता है, जिससे switching device सीधे stress में आ जाता है।
Incorrect Resistor Wattage चुनना
अक्सर resistor का resistance तो सही चुना जाता है, लेकिन उसकी power rating को नजरअंदाज कर दिया जाता है। कम wattage resistor snubber में dissipated energy के कारण overheat होकर drift या burn हो सकता है, जिससे snubber circuit काम करना बंद कर देता है।
Inductive Resistor का उपयोग
Wire-wound या inductive resistor का प्रयोग एक बड़ी गलती है। ऐसे resistors high-frequency transients पर स्वयं inductance introduce करते हैं, जिससे ringing और EMI कम होने के बजाय बढ़ सकती है। Snubber के लिए हमेशा non-inductive (carbon या metal film) resistor ही उपयुक्त होता है।
Component Values का गलत चयन
बहुत कम resistance excessive current और ज्यादा power loss पैदा करता है, जबकि बहुत अधिक resistance snubber को ineffective बना देता है। इसी तरह, गलत capacitor value वोल्टेज spikes को पर्याप्त रूप से suppress नहीं कर पाती। इससे circuit की efficiency और reliability दोनों प्रभावित होती हैं।
PCB पर गलत Placement
Snubber को switch या diode से दूर लगाने पर PCB traces की parasitic inductance बढ़ जाती है। इसका परिणाम यह होता है कि snubber spike को समय पर absorb नहीं कर पाता और protection कमजोर हो जाती है। गलत layout EMI को भी बढ़ाता है।
Improper Grounding और Shielding
सही grounding और shielding न होने पर snubber circuit स्वयं noise का source बन सकता है। इससे sensitive control या signal circuits में interference उत्पन्न होता है और system instability बढ़ती है।
Component De-rating को नज़रअंदाज़ करना
Capacitor, resistor या diode को उनके maximum rated limits के बहुत पास चलाना एक आम गलती है। Proper de-rating न होने पर long-term reliability कम होती है और अचानक failure की संभावना बढ़ जाती है।
अक्सर पूछे जाने वाले प्रश्न (Frequently Asked Questions)
1. Snubber Circuit में Resistor क्यों जल जाता है?
Snubber circuit में resistor इसलिए जल जाता है क्योंकि उसे अपेक्षा से अधिक power dissipate करनी पड़ती है। यह आमतौर पर गलत wattage चयन, बहुत अधिक switching frequency, या गलत R-C मानों के कारण होता है। इसके अलावा low-voltage capacitor, inductive (wire-wound) resistor का उपयोग, या resistor पर बार-बार high-energy voltage spikes पड़ना भी overheating और failure का कारण बनता है।
2. Snubber Circuit लगाने के बाद भी MOSFET fail क्यों हो जाता है?
Snubber circuit लगाने के बावजूद MOSFET इसलिए fail हो सकता है क्योंकि snubber के R और C मान सही तरीके से calculate या tune नहीं किए गए होते। गलत capacitor value वोल्टेज spikes को पूरी तरह clamp नहीं कर पाती, जबकि गलत resistor value excessive current या power loss पैदा करती है। इसके अलावा snubber का MOSFET से दूर PCB placement, low voltage–rated capacitor, inductive resistor का उपयोग, बहुत तेज switching (high dv/dt, di/dt), या MOSFET की insufficient voltage/current rating भी failure का मुख्य कारण बनते हैं।
3. RC Snubber Circuit में Capacitor का value ज्यादा हो जाए तो क्या होगा?
RC snubber circuit में यदि capacitor का मान आवश्यकता से अधिक हो जाए, तो switching के समय capacitor में बहुत अधिक ऊर्जा स्टोर हो जाती है। इसके कारण switch turn-on पर capacitor के discharge से तेज़ करंट surge पैदा होता है, जिससे MOSFET/SCR पर अतिरिक्त stress पड़ता है। साथ ही snubber resistor में power loss बढ़ जाता है, जिससे उसका overheating और failure का जोखिम बढ़ता है। इसके अलावा ज्यादा capacitor value switching speed को धीमा कर देती है, जिससे overall circuit efficiency कम हो जाती है।
4. Snubber Circuit का selection Load के हिसाब से कैसे करें?
Snubber circuit का चयन हमेशा load के nature पर निर्भर करता है। यदि load inductive है (जैसे motor, relay, transformer), तो मुख्य समस्या voltage spikes होती है, इसलिए RC या RCD snubber उपयुक्त रहता है। कम से मध्यम power applications में simple RC snubber पर्याप्त होता है, जबकि high-power या SMPS circuits में energy को बेहतर तरीके से handle करने के लिए RCD snubber चुना जाता है। यदि load में turn-on के समय high current surge की समस्या हो, तो di/dt को सीमित करने के लिए RL snubber का उपयोग किया जाता है। सही selection के लिए load current, inductance और switching speed को ध्यान में रखकर snubber के R और C मान तय किए जाते हैं, ताकि switching device सुरक्षित और circuit स्थिर बना रहे।
5. Snubber Circuit और Freewheeling Diode में क्या अंतर है?
Snubber circuit वोल्टेज spikes, ringing और EMI को कम करके switching device को सुरक्षा देता है, जबकि freewheeling diode inductive load का करंट maintain करके switch और load को overvoltage से बचाता है। Snubber में R और C (या RCD) होते हैं, जबकि freewheeling diode केवल diode होता है।
