RCCB क्या है? | RCCB का फुल फॉर्म, काम करने का तरीका, प्रकार, उपयोग और फायदे

बिजली के सुरक्षित उपयोग के लिए electrical system में कई protection devices लगाए जाते हैं। इन्हीं में से एक महत्वपूर्ण सुरक्षा उपकरण RCCB (Residual Current Circuit Breaker) है। यह device circuit में होने वाले earth leakage current को detect करके तुरंत बिजली की सप्लाई बंद कर देता है, जिससे electric shock और बिजली से होने वाली दुर्घटनाओं से सुरक्षा मिलती है।

इस लेख में हम विस्तार से जानेंगे कि RCCB क्या है, इसका फुल फॉर्म, काम करने का तरीका, प्रकार, उपयोग और RCCB vs MCB में क्या अंतर है।

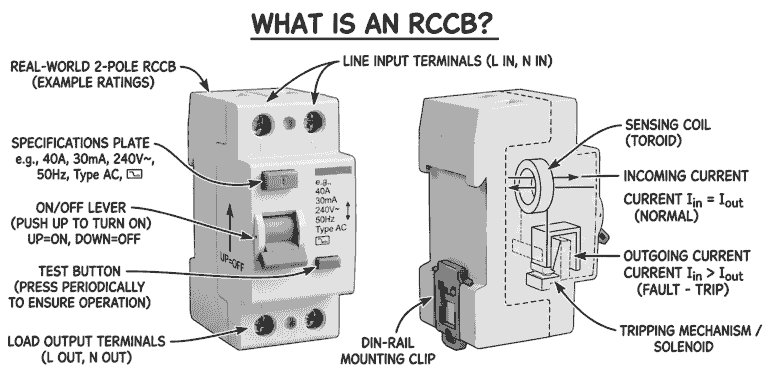

RCCB क्या है? (What Is RCCB)

RCCB (Residual Current Circuit Breaker) एक उन्नत विद्युत सुरक्षा उपकरण है जिसका मुख्य कार्य बिजली के सर्किट में होने वाले करंट लीकेज को पहचानकर तुरंत बिजली की आपूर्ति को बंद करना होता है। यह उपकरण खास तौर पर इंसानों को बिजली के झटके से बचाने और इलेक्ट्रिकल सिस्टम को सुरक्षित रखने के लिए बनाया गया है।

जब किसी सर्किट में बिजली सामान्य रूप से प्रवाहित होती है, तो लाइव (Phase) और न्यूट्रल (Neutral) तारों में करंट का प्रवाह बराबर रहता है। लेकिन यदि किसी कारण से करंट का कुछ हिस्सा अर्थ (Earth) की ओर लीक होने लगता है, तो सर्किट में असंतुलन पैदा हो जाता है। RCCB इसी असंतुलन को तुरंत पहचान लेता है और बहुत कम समय में सर्किट को ट्रिप कर देता है, जिससे बिजली की सप्लाई रुक जाती है।

इस तरह RCCB बिजली से होने वाली दुर्घटनाओं को रोकने में एक महत्वपूर्ण भूमिका निभाता है। यह न केवल इंसानों को खतरनाक इलेक्ट्रिक शॉक से बचाने में मदद करता है, बल्कि करंट लीकेज के कारण होने वाली संभावित आग और अन्य विद्युत जोखिमों से भी सुरक्षा प्रदान करता है।

RCCB का फुल फॉर्म क्या है? (What Is Full Form Of RCCB)

RCCB का फुल फॉर्म Residual Current Circuit Breaker होता है। यह नाम इस उपकरण के काम करने के तरीके को स्पष्ट करता है। “Residual Current” का अर्थ उस अतिरिक्त या बची हुई विद्युत धारा से है जो सामान्य मार्ग से हटकर किसी अन्य दिशा में बहने लगती है, जबकि “Circuit Breaker” का अर्थ है ऐसा उपकरण जो आवश्यकता पड़ने पर सर्किट को तुरंत बंद कर देता है।

सरल शब्दों में, RCCB एक ऐसा विद्युत सुरक्षा उपकरण है जो सर्किट में होने वाली असामान्य धारा को पहचानकर बिजली के प्रवाह को रोक देता है। हिंदी में इसे अवशिष्ट धारा परिपथ विच्छेदक कहा जाता है, हालांकि व्यवहारिक उपयोग में अधिकतर लोग इसे RCCB के नाम से ही जानते हैं।

और पढ़ें: MCB (Miniature Circuit Breaker) के बारे में पूरी जानकारी

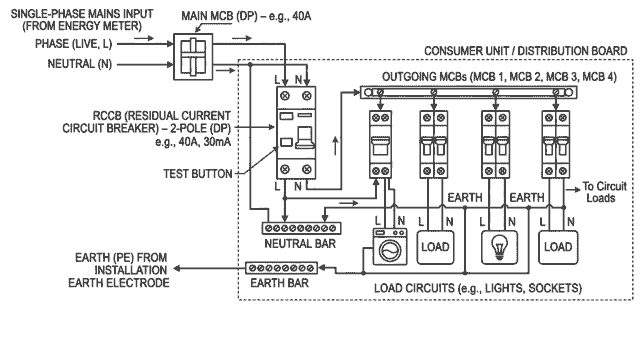

RCCB Connection Wiring Diagram

यह डायग्राम एक सिंगल-फेज (Single-phase) हाउसहोल्ड सर्किट में RCCB (Residual Current Circuit Breaker) के कनेक्शन को विस्तार से समझाता है। यहाँ इसके मुख्य चरणों का विवरण दिया गया है:

1. मुख्य इनपुट (Main Input)

सबसे पहले, एनर्जी मीटर से आने वाली Phase (Live) और Neutral तारें Main MCB (Double Pole) में जाती हैं। यह पूरे घर की बिजली को एक साथ बंद करने के लिए इस्तेमाल होता है।

2. RCCB कनेक्शन

• Main MCB से निकलने के बाद, दोनों तारें सीधे RCCB के इनपुट टर्मिनल (ऊपर की तरफ) में जोड़ी जाती हैं।
• Neutral Bar: RCCB के आउटपुट से निकलने वाली न्यूट्रल तार को एक कॉमन ‘न्यूट्रल बार’ से जोड़ा जाता है, जहाँ से घर के सभी उपकरणों को न्यूट्रल सप्लाई मिलती है।
• Test Button: RCCB पर एक ‘Test’ बटन होता है जिसे समय-समय पर दबाकर यह चेक करना चाहिए कि डिवाइस सही से काम कर रहा है या नहीं।

3. डिस्ट्रीब्यूशन और आउटगोइंग MCBs

RCCB के आउटपुट से निकलने वाली ‘Phase’ तार को अलग-अलग Outgoing MCBs (जैसे MCB 1, MCB 2 आदि) में बाँट दिया जाता है। ये MCBs अलग-अलग कमरों या लोड (जैसे लाइट, पंखे, सॉकेट) की सुरक्षा करते हैं।

4. अर्थिंग (Earthing)

डायग्राम में नीचे की तरफ एक Earth Bar दिखाई गई है। घर के सभी उपकरणों (जैसे वाशिंग मशीन या फ्रिज) की अर्थिंग वायर को इस बार से जोड़ा जाता है, जो अंत में जमीन (Earth Electrode) में जाती है। यह बिजली के झटके से बचने के लिए अत्यंत आवश्यक है।

और पढ़ें: MCB कैसे काम करता है?

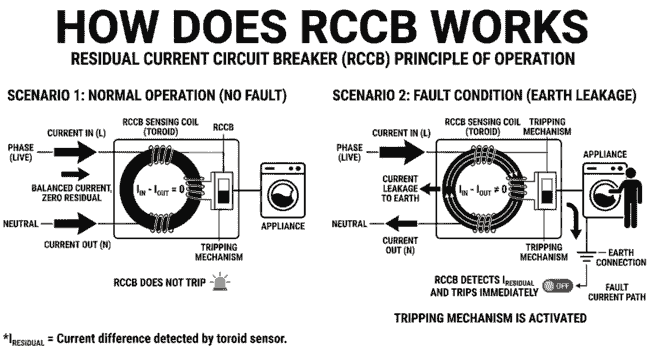

RCCB कैसे काम करता है? ( How Does RCCB Works)

RCCB का कार्य सिद्धांत विद्युत सर्किट में करंट के संतुलन की निरंतर निगरानी पर आधारित होता है। सामान्य स्थिति में जब कोई विद्युत उपकरण चालू होता है, तो जितनी धारा फेज (Live/Phase) तार से होकर उपकरण तक जाती है, उतनी ही धारा न्यूट्रल (Neutral) तार के माध्यम से वापस लौटती है। इसका मतलब है कि सर्किट में प्रवेश करने वाली और बाहर निकलने वाली धारा के बीच कोई अंतर नहीं होता।

RCCB इसी संतुलन को लगातार मॉनिटर करता रहता है। जैसे ही किसी कारण से करंट अपने निर्धारित मार्ग से हटकर किसी अन्य दिशा में बहने लगता है—उदाहरण के लिए अर्थ वायर, उपकरण की बॉडी या किसी व्यक्ति के शरीर के माध्यम से—तो फेज और न्यूट्रल के बीच धारा का संतुलन बिगड़ जाता है। RCCB इस असामान्य अंतर को तुरंत पहचान लेता है।

जैसे ही यह असंतुलन निर्धारित सीमा से अधिक होता है, RCCB का आंतरिक ट्रिपिंग मैकेनिज्म सक्रिय हो जाता है। इसके परिणामस्वरूप सर्किट तुरंत कट जाता है और बिजली की आपूर्ति बंद हो जाती है। यह पूरी प्रक्रिया बहुत तेज़ी से होती है, जिससे संभावित दुर्घटनाओं को होने से पहले ही रोका जा सकता है।

इस प्रक्रिया को संभव बनाने के लिए RCCB के अंदर कई महत्वपूर्ण घटक लगे होते हैं, जैसे कि करंट ट्रांसफॉर्मर जो धारा के प्रवाह की तुलना करता है, ट्रिप कॉइल जो सर्किट को खोलने का कार्य करती है, और एक मैकेनिकल तंत्र जो पूरे ट्रिपिंग सिस्टम को नियंत्रित करता है। इन सभी भागों के समन्वय से RCCB करंट लीकेज की स्थिति में तुरंत प्रतिक्रिया देकर सर्किट को सुरक्षित रूप से बंद कर देता है।

उदाहरण:

मान लीजिए किसी सर्किट में बिजली का प्रवाह इस प्रकार है:

• Phase current = 8A
• Neutral current = 7.97A
• Difference = 0.03A (30mA)

यह 30mA का अंतर दर्शाता है कि सर्किट से कुछ करंट अपने सामान्य मार्ग से हटकर कहीं और लीक हो रहा है। RCCB इस करंट के असंतुलन को तुरंत पहचान लेता है। जैसे ही यह अंतर इसकी निर्धारित संवेदनशीलता सीमा तक पहुँचता है, RCCB तुरंत ट्रिप हो जाता है और सर्किट की बिजली सप्लाई बंद कर देता है।

और पढ़ें: MPCB (Motor Protection Circuit Breaker) क्या है?

RCCB के प्रकार (Types of RCCB)

RCCB को सामान्यतः उनकी संरचना, उपयोग के क्षेत्र और करंट लीकेज को पहचानने की क्षमता के आधार पर अलग-अलग श्रेणियों में बांटा जाता है। विभिन्न प्रकार के RCCB अलग-अलग विद्युत प्रणालियों और उपकरणों की सुरक्षा के लिए बनाए जाते हैं।

1. पोल (Poles) के आधार पर RCCB

2-Pole RCCB: यह प्रकार मुख्य रूप से सिंगल-फेज विद्युत सप्लाई के लिए उपयोग किया जाता है। इसमें दो कनेक्शन टर्मिनल होते हैं—एक फेज और एक न्यूट्रल के लिए। छोटे लोड वाले सर्किट और घरेलू बिजली व्यवस्था में यह सबसे अधिक लगाया जाता है क्योंकि यह सरल और प्रभावी सुरक्षा प्रदान करता है।

4-Pole RCCB: यह RCCB तीन-फेज सप्लाई सिस्टम के लिए बनाया जाता है। इसमें तीनों फेज और एक न्यूट्रल के लिए कुल चार टर्मिनल होते हैं। बड़ी इमारतों, वर्कशॉप और औद्योगिक पैनलों में इसका उपयोग किया जाता है, जहाँ तीन-फेज बिजली का उपयोग होता है।

2. संवेदनशीलता (Sensitivity) के आधार पर RCCB

RCCB अलग-अलग ट्रिपिंग सेंसिटिविटी के साथ उपलब्ध होते हैं, जिससे यह तय होता है कि कितना करंट लीकेज होने पर डिवाइस सर्किट को बंद करेगा।

• 30mA RCCB – यह उच्च संवेदनशीलता वाला होता है और मुख्य रूप से मानव सुरक्षा के लिए उपयोग किया जाता है, इसलिए घरों में इसका उपयोग सबसे ज्यादा किया जाता है।

• 100mA RCCB – मध्यम स्तर की सुरक्षा के लिए उपयुक्त होता है और अक्सर वाणिज्यिक भवनों में लगाया जाता है।

• 300mA RCCB – यह बड़े लोड और औद्योगिक विद्युत प्रणालियों के लिए इस्तेमाल किया जाता है, जहाँ मुख्य उद्देश्य आग या बड़े इलेक्ट्रिकल फॉल्ट से सुरक्षा देना होता है।

3. करंट के प्रकार के आधार पर RCCB

• Type AC: यह सामान्य एसी करंट लीकेज को पहचानने के लिए बनाया गया होता है और साधारण घरेलू सर्किट में इसका उपयोग किया जाता है।

• Type A: यह एसी के साथ-साथ पल्सिंग डीसी करंट लीकेज को भी पहचान सकता है। इसलिए यह आधुनिक इलेक्ट्रॉनिक उपकरणों वाले सर्किट के लिए अधिक उपयुक्त माना जाता है।

• Type B: यह उन्नत श्रेणी का RCCB है जो एसी, पल्सिंग डीसी और स्मूद डीसी करंट लीकेज तीनों को पहचानने में सक्षम होता है। इसका उपयोग विशेष रूप से औद्योगिक सिस्टम, सोलर पावर सिस्टम या संवेदनशील मशीनों में किया जाता है।

• Type F: यह उच्च आवृत्ति वाले करंट और मिश्रित प्रकार की अवशिष्ट धाराओं के लिए डिज़ाइन किया गया है। इसे उन सिस्टम में लगाया जाता है जहाँ वेरिएबल स्पीड ड्राइव या विशेष इलेक्ट्रॉनिक उपकरण उपयोग में आते हैं।

इन विभिन्न प्रकारों के कारण RCCB को अलग-अलग विद्युत प्रणालियों और सुरक्षा आवश्यकताओं के अनुसार चुना जा सकता है।

और पढ़ें: MPCB कैसे काम करता है?

RCCB के उपयोग (Uses of RCCB)

RCCB का उपयोग उन स्थानों पर किया जाता है जहाँ बिजली के झटके या करंट लीकेज से सुरक्षा जरूरी होती है।

1. घरों में (Residential Use)

घरों की वायरिंग और डिस्ट्रीब्यूशन बोर्ड में RCCB लगाया जाता है। खासकर बाथरूम, किचन और अन्य नम स्थानों में यह अतिरिक्त सुरक्षा प्रदान करता है।

2. कमर्शियल बिल्डिंग्स (Commercial Buildings)

ऑफिस, शॉपिंग मॉल और अन्य व्यावसायिक स्थानों पर कई इलेक्ट्रिकल उपकरण होते हैं। RCCB ऐसे स्थानों पर करंट लीकेज से सुरक्षा सुनिश्चित करता है।

3. औद्योगिक क्षेत्र (Industrial Sector)

फैक्ट्रियों और इंडस्ट्रियल पैनलों में RCCB मशीनरी और कर्मचारियों की सुरक्षा के लिए लगाया जाता है।

4. पानी से जुड़े स्थान (Water Related Areas)

स्विमिंग पूल, वॉटर पंप और बाथरूम जैसे स्थानों पर RCCB का उपयोग विशेष रूप से किया जाता है, क्योंकि यहाँ बिजली के झटके का खतरा अधिक होता है।

और पढ़ें: होम ऑटोमेशन (home automation) क्या है?

RCCB के फायदे (Advantages of RCCB)

RCCB एक महत्वपूर्ण विद्युत सुरक्षा उपकरण है जो इलेक्ट्रिकल सिस्टम को अधिक सुरक्षित और भरोसेमंद बनाता है। इसके उपयोग से कई प्रकार के विद्युत जोखिमों को कम किया जा सकता है। इसके कुछ प्रमुख फायदे निम्नलिखित हैं:

1. बिजली के झटके से सुरक्षा

RCCB का सबसे बड़ा लाभ यह है कि यह करंट लीकेज की स्थिति में तुरंत बिजली की सप्लाई काट देता है। इससे किसी व्यक्ति को गंभीर इलेक्ट्रिक शॉक लगने की संभावना काफी कम हो जाती है।

2. आग लगने के खतरे को कम करता है

कई बार खराब वायरिंग या करंट लीकेज के कारण विद्युत आग लगने का खतरा पैदा हो सकता है। RCCB ऐसे फॉल्ट को पहचानकर सर्किट को बंद कर देता है, जिससे आग जैसी घटनाओं को रोका जा सकता है।

3. तेज और स्वचालित प्रतिक्रिया

यह एक पूरी तरह ऑटोमैटिक सुरक्षा उपकरण है जो किसी भी असामान्य करंट प्रवाह को पहचानते ही तुरंत सर्किट को ट्रिप कर देता है। इसके लिए किसी मैनुअल हस्तक्षेप की आवश्यकता नहीं होती।

4. उच्च संवेदनशीलता

RCCB बहुत कम मात्रा में होने वाले करंट लीकेज को भी पहचान सकता है। इसकी यही संवेदनशीलता इसे विद्युत सुरक्षा के लिए अत्यंत प्रभावी बनाती है।

5. आधुनिक विद्युत सुरक्षा का महत्वपूर्ण हिस्सा

आज के समय में सुरक्षित इलेक्ट्रिकल इंस्टॉलेशन के लिए RCCB को आवश्यक सुरक्षा उपकरण माना जाता है। यह घरों, कार्यालयों और औद्योगिक स्थानों में बिजली की समग्र सुरक्षा को मजबूत बनाता है।

और पढ़ें: स्मार्ट लाइटिंग सिस्टम (Smart Lighting System) क्या है?

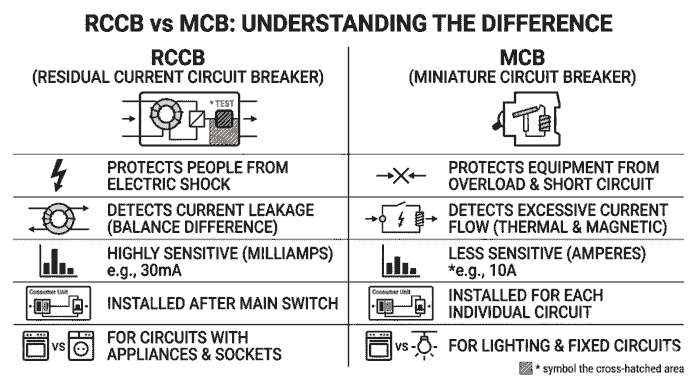

RCCB और MCB में अंतर (RCCB vs MCB)

विद्युत सुरक्षा के लिए RCCB और MCB दोनों ही महत्वपूर्ण उपकरण हैं, लेकिन इनका कार्य और उद्देश्य अलग-अलग होता है। अक्सर लोग इन्हें एक जैसा समझ लेते हैं, जबकि वास्तव में ये अलग प्रकार के विद्युत दोषों से सुरक्षा प्रदान करते हैं।

नीचे दी गई तालिका में दोनों के बीच मुख्य अंतर को सरल तरीके से समझा जा सकता है।

महत्वपूर्ण बात: यह समझना जरूरी है कि MCB और RCCB दोनों अलग-अलग प्रकार की विद्युत सुरक्षा प्रदान करते हैं। MCB का मुख्य कार्य सर्किट को ओवरलोड और शॉर्ट सर्किट जैसी समस्याओं से बचाना होता है, जिससे वायरिंग और उपकरणों को नुकसान होने से रोका जा सके।

वहीं दूसरी ओर, RCCB करंट लीकेज और संभावित इलेक्ट्रिक शॉक से सुरक्षा प्रदान करता है। जब सर्किट में असामान्य लीकेज करंट उत्पन्न होता है, तो यह तुरंत बिजली की आपूर्ति को बंद कर देता है।

इसी वजह से सुरक्षित विद्युत प्रणाली के लिए अक्सर MCB और RCCB दोनों का एक साथ उपयोग किया जाता है, ताकि अलग-अलग प्रकार के इलेक्ट्रिकल फॉल्ट से प्रभावी सुरक्षा मिल सके।

RCCB और ELCB में अंतर (RCCB vs ELCB)

पहले के समय में विद्युत सुरक्षा के लिए ELCB (Earth Leakage Circuit Breaker) का उपयोग अधिक किया जाता था। लेकिन तकनीक में सुधार होने के बाद अब अधिकतर आधुनिक इलेक्ट्रिकल सिस्टम में RCCB का इस्तेमाल किया जाता है, क्योंकि यह करंट लीकेज को अधिक सटीक तरीके से पहचान सकता है और बेहतर सुरक्षा प्रदान करता है।

इसी कारण आधुनिक विद्युत प्रणालियों में RCCB को ELCB की तुलना में अधिक प्रभावी और सुरक्षित माना जाता है।

RCCB की रेटिंग (RCCB Ratings)

किसी भी RCCB को चुनते समय उसकी रेटिंग को समझना बहुत जरूरी होता है, क्योंकि यही तय करती है कि वह डिवाइस किस प्रकार के विद्युत सर्किट और लोड के लिए उपयुक्त है। RCCB की रेटिंग मुख्य रूप से उसकी करंट क्षमता, ट्रिपिंग संवेदनशीलता और ऑपरेटिंग वोल्टेज पर आधारित होती है।

1. RCCB करंट रेटिंग (Current Rating)

करंट रेटिंग यह बताती है कि RCCB अधिकतम कितना विद्युत लोड सुरक्षित रूप से संभाल सकता है। आमतौर पर घरेलू और छोटे कमर्शियल सर्किट में 25A, 40A और 63A जैसी रेटिंग वाले RCCB उपयोग किए जाते हैं। सही करंट रेटिंग का चयन सर्किट के कुल लोड के अनुसार किया जाता है।

2. RCCB सेंसिटिविटी रेटिंग (Sensitivity Rating)

यह वह न्यूनतम लीकेज करंट होता है जिस पर RCCB सर्किट को ट्रिप करता है। विभिन्न उपयोगों के लिए अलग-अलग संवेदनशीलता रेटिंग उपलब्ध होती है, जैसे 30mA, 100mA और 300mA। कम mA रेटिंग वाले RCCB अधिक संवेदनशील होते हैं और मानव सुरक्षा के लिए उपयुक्त माने जाते हैं।

3. RCCB वोल्टेज रेटिंग (Voltage Rating)

RCCB को उस वोल्टेज के अनुसार चुना जाता है जिस पर सर्किट काम करता है। सिंगल-फेज सप्लाई के लिए आमतौर पर 230V रेटिंग वाले RCCB उपयोग किए जाते हैं, जबकि तीन-फेज विद्युत प्रणाली के लिए 415V रेटिंग वाले RCCB लगाए जाते हैं।

इन रेटिंग्स को ध्यान में रखकर सही RCCB का चयन करने से विद्युत प्रणाली अधिक सुरक्षित और विश्वसनीय बनती है।

और पढ़ें: Light Emitting Diode (LED) क्या है?

RCCB कहाँ लगाना चाहिए?

RCCB को आमतौर पर घर या भवन के डिस्ट्रीब्यूशन बोर्ड (DB) में स्थापित किया जाता है। यह वह स्थान होता है जहाँ मुख्य बिजली सप्लाई आने के बाद अलग-अलग सर्किटों में बिजली का वितरण किया जाता है। RCCB को ऐसे स्थान पर लगाया जाता है ताकि यह पूरे विद्युत सिस्टम की निगरानी कर सके और किसी भी करंट लीकेज की स्थिति में तुरंत सप्लाई बंद कर सके।

सामान्य इंस्टॉलेशन क्रम इस प्रकार होता है:

Main Supply → MCB / Main Switch → RCCB → Circuit MCBs

इस व्यवस्था में RCCB मुख्य स्विच के बाद और अलग-अलग सर्किट MCB से पहले लगाया जाता है। इससे घर या बिल्डिंग के सभी सर्किट एक साथ लीकेज करंट से सुरक्षित रहते हैं। यदि किसी भी लाइन में असामान्य करंट लीकेज होता है, तो RCCB तुरंत ट्रिप होकर पूरी सप्लाई को बंद कर देता है, जिससे संभावित दुर्घटनाओं को रोका जा सकता है।

और पढ़ें: LED कितने प्रकार के होते हैं?

RCCB का Test Button क्या होता है?

RCCB में दिया गया Test Button (T) एक महत्वपूर्ण सुरक्षा फीचर होता है, जिसका उपयोग यह जांचने के लिए किया जाता है कि डिवाइस सही तरीके से काम कर रहा है या नहीं। यह बटन RCCB के अंदर एक कृत्रिम करंट असंतुलन उत्पन्न करता है, जिससे डिवाइस को ट्रिप होना चाहिए। इस प्रक्रिया से यह पता चलता है कि RCCB का ट्रिपिंग मैकेनिज्म ठीक से कार्य कर रहा है या नहीं।

RCCB Test करने का तरीका

• सबसे पहले RCCB को ON स्थिति में रखें।
• इसके बाद Test Button (T) दबाएं।
• यदि RCCB सही स्थिति में है, तो यह तुरंत trip होकर बिजली की सप्लाई बंद कर देगा।

अगर बटन दबाने के बाद भी RCCB ट्रिप नहीं होता, तो यह संकेत हो सकता है कि डिवाइस ठीक से काम नहीं कर रहा है और उसे जांचने या बदलने की आवश्यकता हो सकती है। नियमित रूप से टेस्ट बटन का उपयोग करके RCCB की कार्यक्षमता की जांच करना विद्युत सुरक्षा के लिए महत्वपूर्ण माना जाता है।

अक्सर पूछे जाने वाले सवाल (FAQ)

निष्कर्ष (Conclusion)

RCCB एक अत्यंत महत्वपूर्ण electrical safety device है जो घर, ऑफिस और उद्योगों में लोगों को electric shock और leakage current से बचाने के लिए उपयोग किया जाता है।

यह phase और neutral current के बीच अंतर को detect करके तुरंत circuit trip कर देता है, जिससे दुर्घटनाओं की संभावना बहुत कम हो जाती है। इसी कारण आधुनिक electrical installation में MCB के साथ RCCB का उपयोग करना बेहद जरूरी माना जाता है।

अगर आप safe electrical wiring करना चाहते हैं, तो अपने distribution board में RCCB जरूर लगवाएं।
