RCCB कैसे काम करता है? | Working Principle, Leakage Detection और Trip Mechanism

RCCB एक महत्वपूर्ण electrical safety device है, जो इंसानों और उपकरणों को electric shock, leakage current, और fire hazard से बचाता है। आजकल घरों, ऑफिसों और industries में बिजली का इस्तेमाल बहुत बढ़ गया है। ऐसे में सुरक्षा उपकरणों को समझना और सही तरह से install करना बेहद जरूरी है।

अगर आप जानना चाहते हैं कि RCCB कैसे काम करता है और इसे अपने घर या ऑफिस में सुरक्षित तरीके से इस्तेमाल कैसे किया जा सकता है, तो हमारा पिछला लेख जरूर पढ़ें:

• RCCB क्या है?
• RCCB Full Form

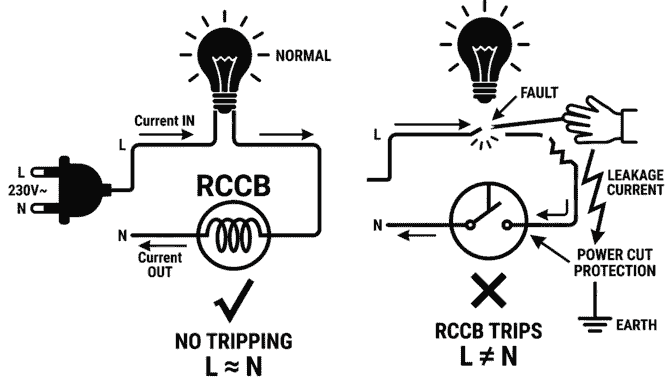

RCCB का उद्देश्य (Purpose of RCCB)

RCCB (रेसिडुअल करंट सर्किट ब्रेकर) का मुख्य उद्देश्य बिजली के रिसाव (leakage current) का पता लगाना और तुरंत सर्किट को बंद करना है, ताकि इंसानों को electric shock से बचाया जा सके और संभावित fire hazard को रोका जा सके। यह बेहद संवेदनशील उपकरण है, जो घरों और उद्योगों में आमतौर पर 0.1 सेकंड से भी कम समय में ट्रिप होकर सुरक्षा सुनिश्चित करता है।

RCCB के प्रमुख उद्देश्य निम्नलिखित हैं:

• बिजली के झटके से सुरक्षा: यदि कोई व्यक्ति नंगे तार को छू ले या उपकरण में करंट उतर आए, तो RCCB तुरंत सर्किट को ट्रिप कर देता है।

• अग्नि सुरक्षा: लीकेज करंट के कारण तार या उपकरण गर्म होने पर आग लगने का खतरा होता है। RCCB इसे पहचानकर तुरंत बिजली काट देता है।

• लीकेज करंट का पता लगाना: यह लाइव और न्यूट्रल तारों में करंट असंतुलन (Residual Current) को मापता है और 30mA जैसे छोटे रिसाव को भी पहचान सकता है।

• उपकरणों की सुरक्षा: खराब वायरिंग या faulty उपकरणों के कारण होने वाले नुकसान को रोकने में RCCB मदद करता है।

ध्यान देने वाली बात यह है कि RCCB ओवरलोड या शॉर्ट सर्किट से सुरक्षा नहीं देता। इसके लिए MCB (Miniature Circuit Breaker) का इस्तेमाल किया जाता है। आमतौर पर दोनों को मिलाकर उपयोग किया जाता है ताकि संपूर्ण सुरक्षा सुनिश्चित की जा सके।

और पढ़ें: Light Emitting Diode (LED) क्या है?

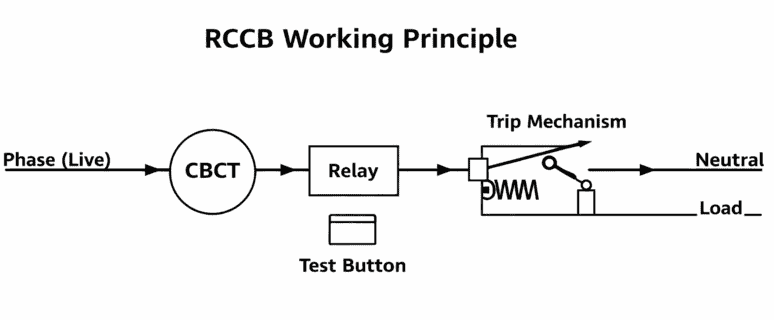

RCCB कैसे काम करता है? (Working Principle of RCCB)

RCCB (Residual Current Circuit Breaker) एक संवेदनशील सुरक्षा उपकरण है, जिसका मुख्य उद्देश्य Phase और Neutral तारों में असंतुलन (Residual Current) का पता लगाना और विद्युत आपूर्ति को तुरंत रोकना है। इसका कार्य किरचॉफ का धारा नियम (Kirchhoff’s Current Law, KCL) पर आधारित है।

1. मूल सिद्धांत (Fundamental Principle)

एक सामान्य और कार्यशील सर्किट में Phase तार से जाने वाला करंट और Neutral तार से लौटने वाला करंट बराबर होता है। यदि यह संतुलन बिगड़ता है, तो इसका मतलब है कि करंट किसी अनपेक्षित मार्ग—जैसे इंसान, खराब इंसुलेशन या जमीन—के माध्यम से लीक हो रहा है। इस असंतुलन को Residual Current कहते हैं।

2. करंट सेंसरिंग (Current Sensing Mechanism)

RCCB में Core Balance Current Transformer (CBCT) और Sensing Coil लगी होती है। CBCT Phase और Neutral तारों के चारों ओर magnetic core के रूप में मौजूद होता है। सामान्य स्थिति में दोनों करंट बराबर होने पर, नेट चुंबकीय फ्लक्स शून्य रहता है। जब करंट में असंतुलन होता है, तो CBCT में एक resultant magnetic flux उत्पन्न होता है।

3. लीकेज करंट का पता लगाना (Leakage Current Detection)

असंतुलन के कारण उत्पन्न magnetic flux सेंसिंग कॉइल में इलेक्ट्रिक सिग्नल उत्पन्न करता है। यह सिग्नल RCCB के Trip Mechanism / Relay को सक्रिय करता है।

उदाहरण:

• Phase Current = 5A
• Neutral Current = 4.97A
• Residual Current = 0.03A (30mA) → Trip Signal generate

4. ट्रिपिंग प्रक्रिया (Trip Mechanism)

उत्पन्न सिग्नल Electromagnetic Coil / Solenoid को एक्टिव करता है। यह Coil तुरंत Switching Mechanism को operate करता है और सर्किट को milli-seconds में डिस्कनेक्ट कर देता है। इस त्वरित प्रतिक्रिया के कारण इंसान electric shock और घर/उद्योग fire hazards से सुरक्षित रहते हैं।

5. संवेदनशीलता स्तर (Sensitivity Levels)

RCCB विभिन्न स्तरों के लीकेज करंट का पता लगा सकता है।

• Residential circuits: 30mA (मानव सुरक्षा के लिए)
• Commercial/Industrial circuits: 100mA या 300mA (fire protection)

यह डिवाइस इतनी कम लीकेज करंट का भी पता लगा सकता है कि केवल सैकड़ों मिलीसेकंड में सर्किट को ट्रिप कर देता है।

6. वैज्ञानिक सारांश

RCCB का operation vector sum of currents in phase and neutral पर आधारित है।

• यदि ΣI_phase – ΣI_neutral ≠ 0 → Residual Current detected
• Magnetic flux imbalance → Trip Mechanism activated
• Supply cut within milliseconds → Preventing shock and fire

और पढ़ें: LED कितने प्रकार के होते हैं?

RCCB के Components और उनका कार्य (Main Components of RCCB and Their Role)

RCCB में कुछ मुख्य घटक होते हैं जो इसके सुरक्षित और तेज़ कार्य को सुनिश्चित करते हैं:

RCCB के मुख्य घटक और उनका कार्य निम्नलिखित हैं:

• Core Balance Current Transformer (CBCT): यह RCCB का सबसे महत्वपूर्ण घटक है। यह लाइव और न्यूट्रल धाराओं का सदिश योग (Vector Sum) मापता है और किसी भी असंतुलन को पहचानता है।

• Sensing Coil: CBCT द्वारा उत्पन्न असंतुलन से बने चुंबकीय क्षेत्र को यह कॉइल महसूस करती है और उसे एक सिग्नल में बदल देती है।

• Trip Mechanism / Relay: जब सेंसिंग कॉइल असंतुलन का सिग्नल भेजती है, तो यह मैकेनिज्म तुरंत सर्किट को डिस्कनेक्ट कर देता है। यह त्वरित प्रतिक्रिया बिजली के झटके और आग के खतरे को कम करती है।

• Test Button: RCCB की कार्यक्षमता की जाँच के लिए यह बटन उपयोग किया जाता है। इसे दबाने पर एक छोटा लीकेज करंट उत्पन्न होता है, जिससे यह सुनिश्चित होता है कि ट्रिपिंग मैकेनिज्म सही से काम कर रहा है।

• ON/OFF Switching Mechanism: RCCB को मैन्युअली चालू या बंद करने के लिए यह स्विच होता है।

और पढ़ें: MCB कैसे काम करता है?

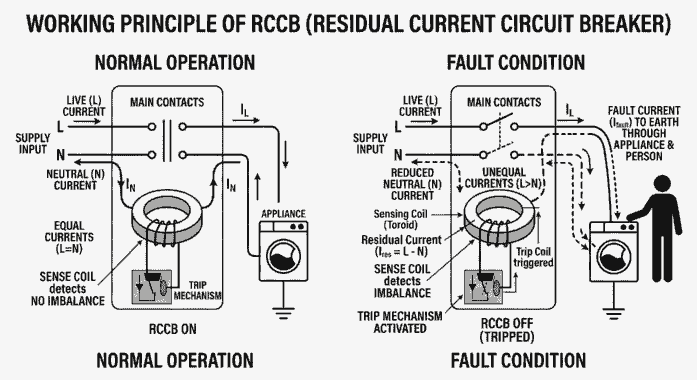

Real-Life Example: RCCB कैसे बचाता है बिजली के झटके और हादसों से

कल्पना कीजिए कि आपके घर के बाथरूम में किसी उपकरण की वायरिंग क्षतिग्रस्त हो गई है। यदि कोई व्यक्ति उस उपकरण को छू लेता है, तो करंट व्यक्ति के शरीर से होकर धरती (Earth) की ओर प्रवाहित होने लगता है।

यहीं RCCB की वास्तविक आवश्यकता और महत्व सामने आता है। RCCB लगातार Phase और Neutral करंट की निगरानी करता है। जैसे ही यह किसी भी लीकेज करंट का पता लगाता है, यह milliseconds के भीतर तुरंत ट्रिप हो जाता है।

परिणाम:

• इंसान बिजली के झटके से सुरक्षित रहता है।
• घर की वायरिंग और उपकरण सुरक्षित रहते हैं।
• संभावित आग (Fire Hazard) और गंभीर दुर्घटनाओं की संभावना कम हो जाती है।

यह उदाहरण साफ़ तौर पर दिखाता है कि RCCB केवल एक तकनीकी डिवाइस नहीं है, बल्कि यह जीवन और संपत्ति की सुरक्षा में एक महत्वपूर्ण सुरक्षा कवच का काम करता है।

और पढ़ें: MPCB (Motor Protection Circuit Breaker) क्या है?

RCCB vs RCBO: लीकेज और ओवरलोड सुरक्षा में अंतर

RCBO मूल रूप से RCCB और MCB का एक संयोजन है, जो एक ही डिवाइस में दो महत्वपूर्ण सुरक्षा कार्य करता है। यह न केवल लीकेज करंट का पता लगाता है बल्कि ओवरलोड और शॉर्ट सर्किट से भी सुरक्षा प्रदान करता है, जिससे घर और कार्यालय दोनों में बिजली सुरक्षा की बहुस्तरीय गारंटी मिलती है।

RCCB और RCBO में मुख्य अंतर

• RCCB: केवल Phase और Neutral में करंट असंतुलन (लीकेज करंट) का पता लगाता है। जैसे ही लीकेज होता है, यह सर्किट को तुरंत ट्रिप करता है। हालांकि, ओवरलोड या शॉर्ट सर्किट के लिए यह सुरक्षा प्रदान नहीं करता।

• RCBO: RCCB की लीकेज डिटेक्शन क्षमता के साथ-साथ MCB का ओवरलोड और शॉर्ट सर्किट सुरक्षा मैकेनिज्म भी इसमें शामिल है। इसका मतलब यह है कि RCBO लीकेज के साथ-साथ किसी भी ओवरलोड या शॉर्ट सर्किट की स्थिति में भी सर्किट को तुरंत डिस्कनेक्ट कर देता है।

RCBO एक बहुउद्देशीय सुरक्षा डिवाइस है जो बिजली सुरक्षा को और मजबूत बनाता है। RCCB केवल लीकेज करंट सुरक्षा प्रदान करता है, जबकि RCBO ओवरलोड और शॉर्ट सर्किट सुरक्षा भी जोड़कर संपूर्ण सुरक्षा सुनिश्चित करता है। यह आधुनिक घरों, ऑफिस और औद्योगिक सेटअप के लिए आदर्श समाधान है।

और पढ़ें: MPCB कैसे काम करता है?

RCCB में आने वाली आम समस्याएँ और उनका समाधान

RCCB एक संवेदनशील सुरक्षा उपकरण है, और इसके सही कामकाज में कई कारक असर डाल सकते हैं। इसे समझना और समय पर समाधान करना सुरक्षा और इसकी उम्र दोनों के लिए जरूरी है।

1. RCCB बार-बार ट्रिप होना (Frequent Tripping)

यदि RCCB बार-बार ट्रिप करता है, तो इसके पीछे अक्सर वायरिंग में खराबी या उपकरणों में लीकेज करंट होना मुख्य कारण होता है। पुराने या दोषपूर्ण उपकरण भी बार-बार ट्रिपिंग का कारण बन सकते हैं।

2. नमी और पानी का रिसाव (Moisture or Water Leakage)

बाथरूम, किचन या बाहरी पैनल में नमी या पानी का रिसाव RCCB को गलत तरीके से ट्रिप करवा सकता है। इससे सुरक्षा तो मिलती है, लेकिन बार-बार ट्रिपिंग से उपकरण की उम्र कम हो सकती है।

3. उच्च लीकेज वाले उपकरण (High Leakage Appliances)

कुछ उपकरण जैसे पुराने पंखे, AC या भारी उपकरणों में प्राकृतिक रूप से थोड़ी लीकेज करंट होती है। यदि यह RCCB की संवेदनशीलता से अधिक हो, तो ट्रिपिंग होती है।

4. गलत इंस्टॉलेशन (Improper Installation)

RCCB का सही पैनल और कनेक्शन में लगना बहुत जरूरी है। गलत कनेक्शन या सर्किट डिजाइन में त्रुटि भी बार-बार ट्रिपिंग का कारण बन सकती है।

इन समस्याओं को समय पर पहचानकर सही टेस्टिंग, उचित इंस्टॉलेशन और उपकरणों की जाँच से RCCB की सुरक्षा क्षमता और जीवनकाल दोनों बढ़ाए जा सकते हैं।

अक्सर पूछे जाने वाले सवाल (FAQ)

निष्कर्ष (Conclusion)

RCCB घरों, offices और industries में इंसानों और उपकरणों को electric shock और leakage current से बचाने वाला एक महत्वपूर्ण सुरक्षा उपकरण है। इस लेख में हमने विस्तार से समझा कि RCCB कैसे काम करता है, इसकी working principle, components और trip mechanism।

सुरक्षित electrical system के लिए RCCB को सही तरीके से install करें, नियमित test करें और MCB के साथ इस्तेमाल करें। इससे आप अपने घर और workplace में complete electrical safety सुनिश्चित कर सकते हैं।
