मेगर (Megger) : परिभाषा, कार्य सिद्धांत, आरेख, प्रकार, परीक्षण विधि, अनुप्रयोग और सुरक्षा सावधानियाँ

विद्युत अभियांत्रिकी (Electrical Engineering) में इन्सुलेशन प्रतिरोध (Insulation Resistance) का परीक्षण अत्यंत महत्वपूर्ण होता है। किसी भी केबल, मोटर, ट्रांसफार्मर या वायरिंग सिस्टम की सुरक्षा और विश्वसनीयता का सीधा संबंध उसके इन्सुलेशन की गुणवत्ता से है। इसी उद्देश्य के लिए उपयोग किया जाने वाला प्रमुख उपकरण है मेगर (Megger), जिसे मेगाओहममीटर (Megohmmeter) या इन्सुलेशन टेस्टर (Insulation Tester) भी कहा जाता है।

यह लेख मेगर की परिभाषा, कार्यप्रणाली, निर्माण, आरेख, प्रकार, परीक्षण विधि, परिणाम विश्लेषण, अनुप्रयोग, लाभ-हानि और सुरक्षा सावधानियों सहित सभी महत्वपूर्ण पहलुओं को विस्तार से समझाता है। यह सामग्री SSC JE, GATE, RRB JE तथा अन्य विद्युत प्रतियोगी परीक्षाओं के लिए भी उपयोगी है।

मेगर क्या है? (What is Megger?)

परिभाषा: मेगर एक विशेष विद्युत परीक्षण उपकरण है जिसका उपयोग इन्सुलेशन प्रतिरोध (Insulation Resistance) मापने के लिए किया जाता है। यह उन प्रतिरोध मानों को मापता है जो सामान्यतः मेगाओम (MΩ) या गीगाओम (GΩ) के क्रम में होते हैं। साधारण मल्टीमीटर जहाँ कम प्रतिरोध (ओम या किलोओम) मापने के लिए उपयुक्त होता है, वहीं मेगर उच्च प्रतिरोध को सटीक रूप से मापने के लिए बनाया गया है।

साधारण मल्टीमीटर कम वोल्टेज (जैसे 3V या 12V) की बैटरी पर कार्य करता है। यदि हम लगभग 2 मेगाओम के इन्सुलेशन प्रतिरोध को ऐसे मीटर से मापने का प्रयास करें, तो धारा बहुत कम उत्पन्न होगी:

I = V/R = 12/2000000

= 0.000006 A

इतनी सूक्ष्म धारा को सटीक रूप से माप पाना सामान्य मीटर के लिए कठिन होता है। इसलिए उच्च प्रतिरोध मापने के लिए विशेष उपकरण Megger की आवश्यकता होती है।

मेगर (Megger) परीक्षण के समय उच्च डीसी वोल्टेज (जैसे 100V, 250V, 750V, 1500V या 5000V) उत्पन्न करता है। यह वोल्टेज इन्सुलेशन पर लगाया जाता है और उत्पन्न होने वाली रिसाव धारा के आधार पर प्रतिरोध का मान दर्शाया जाता है।

मेगर (Megger) की आवश्यकता क्यों होती है?

किसी भी विद्युत प्रणाली में इन्सुलेशन सबसे महत्वपूर्ण सुरक्षा परत होती है। यदि इन्सुलेशन कमजोर या क्षतिग्रस्त हो जाए, तो करंट गलत रास्ते से बह सकता है। ऐसी स्थिति में कई गंभीर समस्याएँ उत्पन्न हो सकती हैं, जैसे:

• शॉर्ट सर्किट
• बिजली का झटका लगना
• आग लगने का खतरा
• मोटर, ट्रांसफॉर्मर या केबल का नुकसान

इन्हीं खतरों से बचने के लिए मेगर की आवश्यकता होती है।

मेगर (इन्सुलेशन रेजिस्टेंस टेस्टर) विशेष रूप से उच्च इन्सुलेशन प्रतिरोध को मापने के लिए बनाया गया उपकरण है। यह मेगाओम रेंज में प्रतिरोध को मापता है और उच्च प्रत्यक्ष धारा (DC) (जैसे 100V, 250V, 750V, 1500V या 5000V) लागू करके यह जाँचता है कि कहीं इन्सुलेशन में लीकेज तो नहीं है।

मेगर (Megger) उपयोग करने के मुख्य कारण

1. इन्सुलेशन प्रतिरोध की जाँच; यह केबल, मोटर वाइंडिंग या ट्रांसफॉर्मर के इन्सुलेशन की वास्तविक स्थिति बताता है।

2. लीकेज करंट का पता लगाना: यदि करंट अनावश्यक रूप से ग्राउंड या किसी अन्य भाग में जा रहा है, तो मेगर उसे पहचान सकता है।

3. सुरक्षा सुनिश्चित करना; संभावित खराबी का पहले से पता चल जाने पर दुर्घटनाओं से बचाव किया जा सकता है।

4. निवारक रखरखाव (Preventive Maintenance): नियमित परीक्षण से यह समझ में आ जाता है कि उपकरण की हालत कैसी है और कब मरम्मत की आवश्यकता होगी।

5. दोषों की पहचान: नमी, धूल, उम्र बढ़ने या इन्सुलेशन के क्षरण जैसे कारणों से आई कमजोरी को समय रहते पहचाना जा सकता है।

संक्षेप में, मेगर केवल एक परीक्षण उपकरण नहीं है, बल्कि विद्युत सुरक्षा और विश्वसनीयता बनाए रखने का एक महत्वपूर्ण साधन है। नियमित मेगर परीक्षण से उपकरणों की आयु बढ़ती है और बड़े हादसों की संभावना कम हो जाती है।

और पढ़ें: प्रायोरिटी एनकोडर क्या है?

मेगर का कार्य सिद्धांत (Working Principle of Megger)

मेगर का कार्य सिद्धांत मुख्य रूप से ओम के नियम और विद्युत चुम्बकीय प्रभाव पर आधारित है। इसका मूल संबंध इस सूत्र से है:

I = V/R

जहाँ,

• R = इन्सुलेशन प्रतिरोध
• V = लगाया गया परीक्षण वोल्टेज
• I = प्रवाहित होने वाली रिसाव धारा

मेगर के कार्य करने की प्रक्रिया

मेगर इन्सुलेशन की जाँच करने के लिए उच्च डीसी वोल्टेज उत्पन्न करता है। पारंपरिक (मैन्युअल) मेगर में यह वोल्टेज हाथ से घुमाए जाने वाले जनरेटर द्वारा उत्पन्न किया जाता है। जनरेटर में एक सेंट्रीफ्यूगल क्लच लगा होता है, जो घुमाने की गति को नियंत्रित करता है ताकि परीक्षण के दौरान स्थिर वोल्टेज प्राप्त हो सके।

जब यह उच्च वोल्टेज परीक्षण किए जा रहे इन्सुलेशन पर लगाया जाता है, तो सामान्य स्थिति में बहुत ही कम मात्रा में धारा (लीकेज करंट) बहती है। यही धारा प्रतिरोध का मान निर्धारित करती है।

मेगर के अंदर सामान्यतः दो प्रमुख प्रकार की कॉइल कार्य करती हैं:

• प्रेशर कॉइल (Voltage Coil)
• करंट कॉइल (Current Coil)

प्रेशर कॉइल वोल्टेज के प्रभाव से एक दिशा में टॉर्क उत्पन्न करती है, जबकि करंट कॉइल धारा के प्रभाव से विपरीत दिशा में टॉर्क उत्पन्न करती है। इन दोनों के संतुलन से पॉइंटर (सूचक) एक निश्चित स्थिति पर स्थिर होता है।

• यदि इन्सुलेशन का प्रतिरोध बहुत अधिक है, तो धारा बहुत कम होगी और पॉइंटर अनंत (∞) की ओर झुकेगा।

• यदि इन्सुलेशन कमजोर है या शॉर्ट सर्किट है, तो धारा अधिक होगी और पॉइंटर शून्य (0) की ओर आएगा।

सरल शब्दों में, मेगर उच्च वोल्टेज लगाकर ओम के नियम के आधार पर प्रतिरोध निर्धारित करता है। कॉइलों के टॉर्क संतुलन के कारण पॉइंटर उचित रीडिंग दिखाता है, जिससे इन्सुलेशन की वास्तविक स्थिति का पता चलता है।

और पढ़ें: कूलॉम का नियम क्या है?

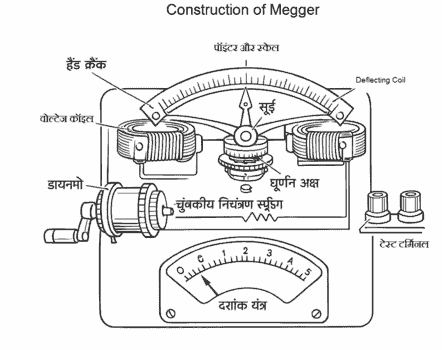

मेगर (Megger) का आंतरिक निर्माण (Construction of Megger)

मेगर का निर्माण साधारण मीटर से अलग होता है क्योंकि इसमें अपना स्वयं का डीसी वोल्टेज स्रोत और टॉर्क संतुलन प्रणाली होती है। नीचे इसके मुख्य भागों और उनके कार्य को सरल एवं व्यवस्थित रूप में समझाया गया है।

• डीसी जनरेटर / बैटरी: मेगर में वोल्टेज उत्पन्न करने के लिए या तो बैटरी (आधुनिक मॉडल में) या हाथ से चलने वाला डीसी जनरेटर (हैंड-क्रैंक मॉडल में) लगाया जाता है। जब हैंड-क्रैंक घुमाया जाता है तो जनरेटर आवश्यक उच्च वोल्टेज उत्पन्न करता है, जिससे इन्सुलेशन का परीक्षण किया जाता है।

• करंट कॉइल (Deflecting Coil): यह कॉइल परीक्षण किए जा रहे परिपथ के साथ श्रृंखला (Series) में जुड़ी होती है। परिपथ से गुजरने वाली धारा इसी कॉइल से होकर गुजरती है और यह पॉइंटर को विक्षेपित करने वाला टॉर्क उत्पन्न करती है।

• वोल्टेज कॉइल (Control Coil – V1 और V2): मेगर में दो वोल्टेज कॉइल (V1 और V2) होती हैं जो परिपथ के समानांतर जुड़ी रहती हैं। ये नियंत्रण टॉर्क उत्पन्न करती हैं। V2 कॉइल को इस प्रकार व्यवस्थित किया जाता है कि जब पॉइंटर अनंत (∞) से शून्य की ओर आता है, तो यह अधिक प्रबल चुंबकीय क्षेत्र में प्रवेश करे।

• स्थायी चुंबक: मेगर में स्थायी चुंबक द्वारा एक मजबूत और स्थिर चुंबकीय क्षेत्र बनाया जाता है। जब कॉइल इस चुंबकीय क्षेत्र के भीतर घूमती है तो उस पर बल लगता है और टॉर्क उत्पन्न होता है। अधिकतम बल तब प्राप्त होता है जब कॉइल के ध्रुव स्थिर स्थिति में होते हैं और पॉइंटर शून्य सिरे के पास होता है।

• पॉइंटर और स्केल: पॉइंटर एक सिरे से कॉइल से जुड़ा रहता है और दूसरा सिरा स्केल पर चलता है।,स्केल “0” से “∞” (अनंत) तक अंकित होता है। शून्य (0) = कम प्रतिरोध, अनंत (∞) = बहुत अधिक प्रतिरोध, यह गैर-रेखीय (Non-linear) स्केल होता है, जो इन्सुलेशन मापन के लिए उपयुक्त है।

• टेस्ट टर्मिनल (Line और Earth): मेगर के सामने दो टर्मिनल होते हैं: Line (L) – परीक्षण बिंदु से जुड़ता है, Earth (E) – ग्राउंड या अर्थ से जुड़ता है इन टर्मिनलों के माध्यम से परीक्षण परिपथ जोड़ा जाता है।

और पढ़ें: व्हीटस्टोन ब्रिज क्या है?

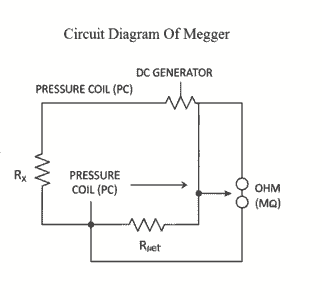

मेगर का आरेख (Megger Diagram)

ऊपर दिए गए चित्र में मेगर का एक सरल और स्पष्ट परिपथ आरेख दिखाया गया है। इसमें मुख्य रूप से Generator, Coil A, Coil B और R1 को दर्शाया गया है। यह आरेख मेगर के कार्य सिद्धांत को समझने के लिए बनाया गया है।

मेगर के प्रकार (Types of Megger)

मेगर को उसकी संचालन विधि और ऊर्जा स्रोत के आधार पर मुख्य रूप से तीन प्रकारों में विभाजित किया जाता है। प्रत्येक प्रकार का उद्देश्य एक ही है—इन्सुलेशन प्रतिरोध को मापना—लेकिन कार्य करने का तरीका अलग होता है।

(1) मैन्युअल या एनालॉग मेगर (Manual / Hand-Driven Megger)

मैन्युअल मेगर सबसे पुराना और पारंपरिक प्रकार का मेगर है। इसमें आवश्यक परीक्षण वोल्टेज उत्पन्न करने के लिए हाथ से क्रैंक (हैंडल) घुमाना पड़ता है। जब ऑपरेटर हैंडल घुमाता है, तब अंदर लगा डीसी जनरेटर उच्च वोल्टेज उत्पन्न करता है, जिससे इन्सुलेशन परीक्षण किया जाता है।

इस प्रकार के मेगर में रीडिंग स्केल और पॉइंटर (सूचक) के माध्यम से दिखाई जाती है। चूंकि इसमें वोल्टेज स्वयं उत्पन्न किया जाता है, इसलिए इसे चलाने के लिए बाहरी बिजली या बैटरी की आवश्यकता नहीं होती। यह यांत्रिक रूप से मजबूत और टिकाऊ होता है, लेकिन सही रीडिंग लेने के लिए स्केल को ध्यानपूर्वक पढ़ना आवश्यक होता है।

(2) डिजिटल या इलेक्ट्रॉनिक मेगर (Digital / Battery-Operated Megger)

डिजिटल मेगर आधुनिक तकनीक पर आधारित उपकरण है। यह बैटरी से संचालित होता है और इसमें उच्च डीसी वोल्टेज इलेक्ट्रॉनिक सर्किट द्वारा उत्पन्न किया जाता है। उपयोगकर्ता को हैंडल घुमाने की आवश्यकता नहीं होती।

इसमें परीक्षण का परिणाम सीधे LCD या डिजिटल डिस्प्ले पर अंकों (numbers) के रूप में दिखाई देता है, जिससे रीडिंग लेना आसान और त्रुटि रहित हो जाता है। यह अधिक सटीक (accurate) होता है तथा कई मॉडलों में डेटा स्टोरेज, ऑटो-रेंज चयन और अतिरिक्त परीक्षण सुविधाएँ भी उपलब्ध रहती हैं। डिजिटल मेगर हल्का, पोर्टेबल और तेज परिणाम देने वाला उपकरण है, इसलिए आजकल इसका उपयोग अधिक प्रचलित है।

(3) मोटर-ऑपरेटेड मेगर (Motor-Operated Megger)

मोटर-ऑपरेटेड मेगर में वोल्टेज उत्पन्न करने के लिए विद्युत मोटर का उपयोग किया जाता है। यह मोटर जनरेटर को चलाती है, जिससे निरंतर और स्थिर उच्च वोल्टेज प्राप्त होता है।

इस प्रकार का मेगर विशेष रूप से बड़े औद्योगिक परीक्षणों में उपयोग किया जाता है, जहाँ स्थिर आउटपुट और विश्वसनीय परिणाम आवश्यक होते हैं। यह मैन्युअल मेगर की तुलना में अधिक सुविधाजनक है और लंबे समय तक परीक्षण करने के लिए उपयुक्त होता है।

और पढ़ें: एडी करंट लॉस क्या है?

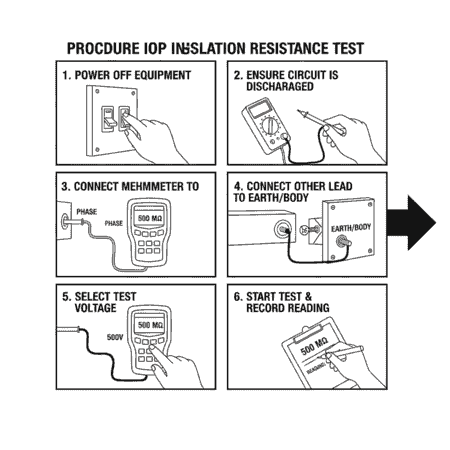

मेगर (Megger) से इन्सुलेशन प्रतिरोध परीक्षण की विधि

इन्सुलेशन प्रतिरोध परीक्षण का उद्देश्य यह सुनिश्चित करना है कि किसी केबल, मोटर, ट्रांसफॉर्मर या अन्य विद्युत उपकरण का इन्सुलेशन सुरक्षित और मजबूत है। यह परीक्षण मेगर द्वारा किया जाता है। नीचे इसकी सही और व्यावहारिक प्रक्रिया सरल भाषा में दी गई है।

• चरण 1: सुरक्षा और तैयारी : सबसे पहले जिस उपकरण का परीक्षण करना है, उसे पूरी तरह बिजली आपूर्ति से अलग (Isolate) कर दें। परीक्षण उच्च डीसी वोल्टेज पर किया जाता है, इसलिए इंसुलेटेड दस्ताने और अन्य सुरक्षा उपकरणों का उपयोग अनिवार्य है। यह चरण सुरक्षा की दृष्टि से अत्यंत महत्वपूर्ण है।

• चरण 2: कनेक्शन करना: परीक्षण के प्रकार के अनुसार सही कनेक्शन करना आवश्यक है। फेज-टू-ग्राउंड टेस्ट में मेगर की “Line” लीड को कंडक्टर से और “Earth” लीड को उपकरण की बॉडी या ग्राउंड से जोड़ा जाता है। मल्टी-फेज सिस्टम में फेज-टू-फेज टेस्ट के लिए दो अलग-अलग फेज कंडक्टरों के बीच लीड जोड़ी जाती है।

• चरण 3: परीक्षण वोल्टेज चुनना: उपकरण की रेटिंग के अनुसार परीक्षण वोल्टेज सेट करें। सामान्यतः 250V, 500V या 1000V DC का चयन किया जाता है। संवेदनशील या नाजुक इलेक्ट्रॉनिक उपकरणों के लिए कम वोल्टेज का उपयोग करना चाहिए ताकि नुकसान न हो।

• चरण 4: परीक्षण प्रारंभ करना: यदि मैन्युअल मेगर है तो क्रैंक हैंडल को समान गति से घुमाएँ। डिजिटल मेगर में टेस्ट बटन दबाएँ। इसके बाद उपकरण के सिरों पर उच्च डीसी वोल्टेज लगाया जाएगा, जिससे इन्सुलेशन के माध्यम से सूक्ष्म लीकेज करंट प्रवाहित होगा।

• चरण 5: रीडिंग लेना: डिस्प्ले या स्केल पर दिखाई गई प्रतिरोध रीडिंग को नोट करें। यह सामान्यतः मेगाओम (MΩ) में दर्शाई जाती है। उच्च प्रतिरोध मान अच्छे इन्सुलेशन का संकेत देता है, जबकि कम प्रतिरोध मान कमजोर या क्षतिग्रस्त इन्सुलेशन को दर्शाता है।

• चरण 6: परीक्षण के बाद डिस्चार्ज: परीक्षण समाप्त होने के बाद उपकरण को ग्राउंड से जोड़कर अवश्य डिस्चार्ज करें। परीक्षण के दौरान उच्च वोल्टेज लगाया गया था, इसलिए शेष चार्ज को हटाना सुरक्षा की दृष्टि से आवश्यक है।

उदाहरण: 3-Phase इंडक्शन मोटर का इन्सुलेशन प्रतिरोध परीक्षण

3-Phase इंडक्शन मोटर का इन्सुलेशन प्रतिरोध परीक्षण मेगर का सबसे सामान्य और व्यावहारिक उपयोग माना जाता है, क्योंकि औद्योगिक क्षेत्र में मोटरें लगातार कार्य करती हैं और उनकी इन्सुलेशन स्थिति सीधे सुरक्षा और प्रदर्शन को प्रभावित करती है। इसी कारण प्रतियोगी परीक्षाओं जैसे SSC JE, GATE और RRB JE में भी मोटर IR टेस्ट से जुड़े प्रश्न अक्सर पूछे जाते हैं।

इस परीक्षण में मुख्यतः दो प्रकार की जाँच की जाती है — Phase-to-Earth और Phase-to-Phase। Phase-to-Earth टेस्ट में प्रत्येक फेज को मोटर बॉडी (अर्थ) के साथ जांचा जाता है, जिससे यह पता चलता है कि वाइंडिंग और अर्थ के बीच कोई लीकेज तो नहीं है। वहीं Phase-to-Phase टेस्ट में दो फेज के बीच इन्सुलेशन की जाँच की जाती है, जिससे वाइंडिंग्स के आपसी इन्सुलेशन की स्थिति स्पष्ट होती है। यदि दोनों परीक्षणों में उच्च मेगाओम रीडिंग प्राप्त होती है, तो मोटर का इन्सुलेशन स्वस्थ और सुरक्षित माना जाता है।

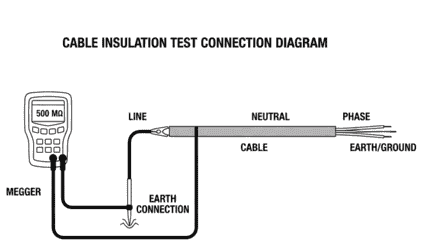

केबलों के लिए मेगर टेस्ट कैसे करें? ( How To Test Cables By Megger)

इलेक्ट्रिक केबल के लिए मेगर टेस्ट इन्सुलेशन प्रतिरोध (IR) की जाँच करने की एक महत्वपूर्ण प्रक्रिया है, जिसका उद्देश्य यह सुनिश्चित करना है कि केबल सुरक्षित रूप से कार्य कर रही है और उसमें किसी प्रकार का लीकेज करंट या इन्सुलेशन फेल्योर नहीं है।

परीक्षण शुरू करने से पहले केबल को पूरी तरह बिजली आपूर्ति से अलग किया जाता है और उसे ठीक से डिस्चार्ज किया जाता है, ताकि कोई अवशिष्ट वोल्टेज मौजूद न रहे। इसके बाद मेगर की एक लीड कंडक्टर से और दूसरी अर्थ या संबंधित कंडक्टर से जोड़ी जाती है।

उपयुक्त डीसी परीक्षण वोल्टेज चुनकर टेस्ट किया जाता है और प्राप्त प्रतिरोध मान नोट किया जाता है।

केबल पर सामान्यतः तीन प्रमुख परीक्षण किए जाते हैं: Phase to Earth, Phase to Phase, और Neutral to Earth। प्रत्येक कंडक्टर के लिए यह प्रक्रिया अलग-अलग दोहराई जाती है ताकि पूरी केबल प्रणाली की स्थिति स्पष्ट हो सके।

रीडिंग मेगाओम (MΩ) में प्राप्त होती है, जहाँ उच्च प्रतिरोध मजबूत और स्वस्थ इन्सुलेशन का संकेत देता है, जबकि कम प्रतिरोध नमी, क्षरण या इन्सुलेशन की कमजोरी को दर्शाता है।

नियमित मेगर परीक्षण के माध्यम से संभावित खराबियों का समय रहते पता लगाया जा सकता है, जिससे केबल की विश्वसनीयता और विद्युत सुरक्षा बनी रहती है।

और पढ़ें: केबल कितने प्रकार का होता है?

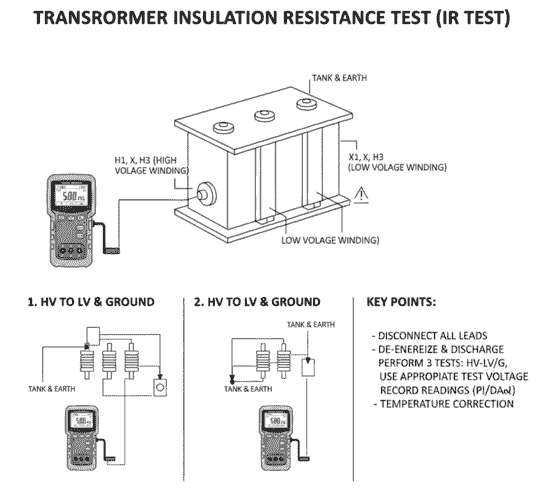

ट्रांसफार्मर के लिए मेगर (Megger) परीक्षण (Transformer IR Test)

ट्रांसफार्मर का मेगर परीक्षण उसकी वाइंडिंग और अर्थ (ग्राउंड) के बीच इन्सुलेशन की गुणवत्ता जाँचने के लिए किया जाता है। इसका उद्देश्य यह सुनिश्चित करना है कि वाइंडिंग में नमी, धूल, क्षरण या इन्सुलेशन की कमजोरी नहीं है। यह परीक्षण सामान्यतः 500V या 1000V DC (ट्रांसफार्मर की रेटिंग के अनुसार) से किया जाता है और रीडिंग मेगाओम (MΩ) में प्राप्त होती है।

परीक्षण प्रक्रिया

सबसे पहले ट्रांसफार्मर को हाई वोल्टेज (HV) और लो वोल्टेज (LV) दोनों साइड से पूरी तरह डिस्कनेक्ट करें। सभी टर्मिनल कनेक्शन हटा दें और ट्रांसफार्मर बुशिंग को साफ करें ताकि नमी या गंदगी के कारण गलत रीडिंग न आए। इसके बाद निम्न कनेक्शन करके परीक्षण किया जाता है:

• HV to Earth: मेगर की लाइन (L) को HV बुशिंग से और अर्थ (E) को टैंक/बॉडी से जोड़ें।
• LV to Earth: लाइन (L) को LV बुशिंग से और अर्थ (E) को टैंक से जोड़ें।
• HV to LV: लाइन (L) को HV वाइंडिंग से और अर्थ (E) को LV वाइंडिंग से जोड़ें।

डिजिटल मेगर में टेस्ट बटन दबाएँ (या मैन्युअल मेगर को निर्धारित गति से घुमाएँ) और कम से कम 1 मिनट तक परीक्षण करें। स्थिर रीडिंग नोट करें।

परिणाम और विश्लेषण: रीडिंग सामान्यतः 10 सेकंड, 15 सेकंड और 1 मिनट पर नोट की जाती है। 1 मिनट की रीडिंग अधिक विश्वसनीय मानी जाती है। उच्च IR मान अच्छा और सूखा इन्सुलेशन दर्शाता है। कम IR मान नमी या वाइंडिंग में संभावित दोष का संकेत हो सकता है।

आमतौर पर बहुत उच्च मेगाओम या गीगाओम स्तर की रीडिंग अच्छी स्थिति को दर्शाती है। परीक्षण के बाद वाइंडिंग को अवश्य डिस्चार्ज करें, क्योंकि परीक्षण के दौरान उसमें चार्ज संचित हो सकता है।

और पढ़ें: Transformer Working Principle क्या है?

इन्सुलेशन प्रतिरोध के मान (Standard Insulation Resistance Values Chart)

नीचे दी गई तालिका सामान्य मानकों के आधार पर इन्सुलेशन प्रतिरोध के स्तर और उनकी स्थिति को स्पष्ट रूप से दर्शाती है। यह चार्ट नियमित मेंटेनेंस और फॉल्ट एनालिसिस के लिए उपयोगी संदर्भ के रूप में काम करता है।

इन्सुलेशन प्रतिरोध (MΩ)	स्थिति	मूल्यांकन स्तर
1 MΩ से कम	खराब	तत्काल सुधार आवश्यक
1 – 10 MΩ	स्वीकार्य	सीमित सुरक्षा, निगरानी आवश्यक
10 – 50 MΩ	अच्छा	सामान्य संचालन के लिए उपयुक्त
50 – 100 MΩ	बहुत अच्छा	उच्च विश्वसनीयता
100 MΩ से अधिक	उत्कृष्ट	अत्यंत सुरक्षित और मजबूत इन्सुलेशन

किसी भी विद्युत प्रणाली में, प्रत्येक 1000 वोल्ट ऑपरेटिंग वोल्टेज के लिए कम से कम 1 मेगाओम इन्सुलेशन प्रतिरोध होना चाहिए। इससे कम मान संभावित इन्सुलेशन कमजोरी या नमी का संकेत हो सकता है।

मेगर टेस्ट का अच्छा परिणाम क्या होता है? (What Is a Good Megger Test Result in Hindi)

मेगर टेस्ट का अच्छा परिणाम वह होता है जिसमें इन्सुलेशन प्रतिरोध का मान उच्च प्राप्त हो। उच्च IR (Insulation Resistance) यह दर्शाता है कि विद्युत प्रणाली में लीकेज करंट नहीं है, इन्सुलेशन मजबूत है और उपकरण सुरक्षित रूप से कार्य कर सकता है। कम रीडिंग इन्सुलेशन में नमी, गंदगी या आंतरिक खराबी का संकेत दे सकती है, जबकि लगातार उच्च रीडिंग एक स्वस्थ और विश्वसनीय प्रणाली को दर्शाती है।

सामान्य रूप से, लो वोल्टेज सिस्टम के लिए 1 MΩ से अधिक मान स्वीकार्य माना जाता है। औद्योगिक या इंडस्ट्रियल सिस्टम में आमतौर पर 5 MΩ या उससे अधिक की अपेक्षा की जाती है। वहीं उच्च वोल्टेज सिस्टम में 100 MΩ या उससे अधिक का इन्सुलेशन प्रतिरोध अच्छा माना जाता है। सरल शब्दों में, जितना अधिक मेगर रीडिंग का मान होगा, उतना ही बेहतर और सुरक्षित इन्सुलेशन माना जाएगा।

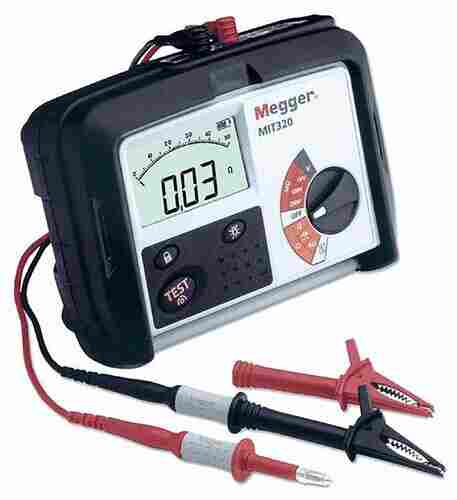

मेगर टेस्टर क्या है? (What Is Megger Tester)

मेगर टेस्टर एक पोर्टेबल और हाई-वोल्टेज विद्युत परीक्षण उपकरण है, जिसका उपयोग मुख्य रूप से इन्सुलेशन प्रतिरोध (Insulation Resistance – IR) को मापने के लिए किया जाता है। यह केबल, मोटर, ट्रांसफार्मर, जनरेटर और विद्युत वायरिंग जैसे उपकरणों के इन्सुलेशन की स्थिति की जाँच करता है। मेगर परीक्षण के दौरान उच्च डीसी वोल्टेज लागू करता है और यह मापता है कि इन्सुलेशन में कितनी धारा रिसाव के रूप में प्रवाहित हो रही है। इसी आधार पर प्रतिरोध का मान मेगाओम (MΩ) में प्रदर्शित होता है।

साधारण मल्टीमीटर केवल कम प्रतिरोध मापने के लिए उपयुक्त होता है, जबकि मेगर विशेष रूप से उच्च प्रतिरोध को सटीक रूप से मापने के लिए बनाया गया है। यदि मेगर की रीडिंग अधिक आती है, तो इसका अर्थ है कि इन्सुलेशन मजबूत और सुरक्षित है। वहीं कम रीडिंग नमी, क्षरण या इन्सुलेशन की खराबी का संकेत देती है। इस प्रकार, मेगर टेस्टर विद्युत प्रणाली को शॉर्ट सर्किट, लीकेज करंट और बिजली के झटकों से बचाने में महत्वपूर्ण भूमिका निभाता है।

और पढ़ें: Fan Capacitor क्या है?

मेगर के अनुप्रयोग (Applications of Megger)

मेगर का उपयोग मुख्य रूप से विभिन्न विद्युत प्रणालियों के इन्सुलेशन प्रतिरोध (IR) की जाँच करने के लिए किया जाता है। नीचे इसके प्रमुख अनुप्रयोग सरल और स्पष्ट रूप में दिए गए हैं:

• विद्युत केबल परीक्षण: नई या पुरानी केबलों में इन्सुलेशन की स्थिति जाँचने के लिए मेगर का उपयोग किया जाता है। यह केबल में नमी, कटाव या लीकेज की पहचान करने में मदद करता है।

• मोटर वाइंडिंग परीक्षण: एसी या डीसी मोटर की स्टेटर और रोटर वाइंडिंग के बीच तथा वाइंडिंग और अर्थ के बीच इन्सुलेशन प्रतिरोध मापा जाता है, ताकि मोटर सुरक्षित रूप से कार्य कर सके।

• ट्रांसफार्मर इन्सुलेशन परीक्षण: ट्रांसफार्मर की HV और LV वाइंडिंग तथा वाइंडिंग और ग्राउंड के बीच IR परीक्षण किया जाता है, जिससे इन्सुलेशन की गुणवत्ता और नमी की स्थिति का पता चलता है।

• जनरेटर परीक्षण: जनरेटर की वाइंडिंग और अर्थ के बीच इन्सुलेशन की जाँच कर यह सुनिश्चित किया जाता है कि मशीन सुरक्षित और विश्वसनीय रूप से संचालित हो सके।

• ग्राउंड रेसिस्टेंस परीक्षण: कुछ प्रकार के मेगर का उपयोग अर्थिंग सिस्टम की प्रभावशीलता जाँचने के लिए अर्थ टेस्टर के रूप में भी किया जाता है, जिससे यह सुनिश्चित हो सके कि ग्राउंड कनेक्शन सही है।

मेगर के लाभ (Advantages of Megger)

• उच्च प्रतिरोध (मेगाओम स्तर) को मापने में सक्षम।
• इन्सुलेशन की कमजोरी, नमी और लीकेज करंट का पता लगाने में सहायक।
• संचालन में सरल और सीधे MΩ में रीडिंग प्रदर्शित करता है।
• पोर्टेबल और फील्ड वर्क के लिए उपयुक्त।
• हैंड-ऑपरेटेड मेगर को बाहरी बिजली स्रोत या बैटरी की आवश्यकता नहीं होती।
• विद्युत झटकों और उपकरण क्षति से सुरक्षा सुनिश्चित करने में मददगार।

मेगर की सीमाएँ (Disadvantages of Megger)

• मैन्युअल मेगर में क्रैंक गति बदलने से रीडिंग प्रभावित हो सकती है।
• अत्यधिक सटीक प्रयोगशाला स्तर का उपकरण नहीं।
• उच्च वोल्टेज उत्पन्न करता है, इसलिए असावधानी पर जोखिम संभव।
• गलत वोल्टेज चयन से उपकरण को नुकसान हो सकता है।

मेगर (Megger) परीक्षण में सुरक्षा सावधानियाँ

• सर्किट पूरी तरह डी-एनर्जाइज करें: मेगर कनेक्ट करने से पहले यह सुनिश्चित करें कि परीक्षण किया जाने वाला उपकरण या लाइन पूरी तरह बिजली से अलग (Power Off) हो। सप्लाई बंद करने के बाद वोल्टेज को टेस्ट करके पुष्टि अवश्य करें।

• संधारित्र (Capacitor) डिस्चार्ज करें: केबल, मोटर या पैनल में संचित आवेश हो सकता है। परीक्षण से पहले और परीक्षण के बाद सर्किट को ठीक से ग्राउंड करके डिस्चार्ज करें।

• इंसुलेटेड दस्ताने और सुरक्षा उपकरण पहनें: मेगर उच्च डीसी वोल्टेज उत्पन्न करता है, इसलिए रबर के दस्ताने, सेफ्टी शूज़ और उपयुक्त PPE का उपयोग करें।

• लाइव टर्मिनल या टेस्ट लीड न छुएँ: जब मेगर परीक्षण मोड में हो, तब किसी भी टर्मिनल, प्रोब या तार को हाथ न लगाएँ।

• सही वोल्टेज रेंज चुनें: परीक्षण किए जा रहे उपकरण की रेटिंग के अनुसार उचित मेगर वोल्टेज चुनें। अधिक वोल्टेज इन्सुलेशन को नुकसान पहुँचा सकता है।

• टेस्ट के बाद सर्किट पुनः डिस्चार्ज करें: मेगर टेस्ट पूरा होने के बाद भी सर्किट में चार्ज रह सकता है, इसलिए दोबारा डिस्चार्ज करना आवश्यक है।

• टेस्ट लीड और मेगर की स्थिति जाँचें: उपयोग से पहले लीड में कट, दरार या ढीलापन न हो, और उपकरण सही कार्य स्थिति में हो।

इन सावधानियों का पालन करने से मेगर परीक्षण सुरक्षित, प्रभावी और जोखिम-रहित तरीके से किया जा सकता है।

मेगर बनाम मल्टीमीटर (Megger vs Multimeter Comparison)

विद्युत मापन में मेगर और मल्टीमीटर दोनों ही महत्वपूर्ण उपकरण हैं, लेकिन इनका उद्देश्य और कार्यक्षेत्र अलग-अलग होता है। मेगर मुख्य रूप से इन्सुलेशन प्रतिरोध की जाँच के लिए उच्च डीसी वोल्टेज का उपयोग करता है, जबकि मल्टीमीटर सामान्य विद्युत माप जैसे वोल्टेज, करंट और कम प्रतिरोध मापने के लिए प्रयोग किया जाता है। नीचे दी गई तालिका में दोनों उपकरणों के बीच प्रमुख अंतर को सरल रूप में दर्शाया गया है:

विशेषता	मेगर	मल्टीमीटर
उपयोग	इन्सुलेशन प्रतिरोध परीक्षण (IR Test)	सामान्य विद्युत मापन
आउटपुट वोल्टेज	उच्च DC वोल्टेज (250V–5kV तक)	कम DC/AC वोल्टेज
प्रतिरोध सीमा	मेगाओम (MΩ) से गीगाओम तक	ओम (Ω) से किलोओम (kΩ) तक
मुख्य उद्देश्य	लीकेज और इन्सुलेशन गुणवत्ता जाँच	वोल्टेज, करंट, प्रतिरोध मापन
उपयोग का क्षेत्र	मोटर, केबल, ट्रांसफार्मर परीक्षण	घरेलू व इलेक्ट्रॉनिक सर्किट परीक्षण

---

अक्सर पूछे जाने वाले सवाल (FAQ)

---

धन्यवाद! हमें उम्मीद है कि यह पोस्ट ”Megger” आपके लिए जानकारीपूर्ण और मददगार रही होगी। अगर आपके कोई विचार, अनुभव या सवाल हैं, तो उन्हें नीचे कमेंट में शेयर करना न भूलें.
