DC Motor Kya Hai In Hindi | डीसी मोटर क्या है? उपयोग और महत्व

डीसी मोटर एक महत्वपूर्ण विद्युत यंत्र है जिसका उपयोग विद्युत ऊर्जा को यांत्रिक ऊर्जा में बदलने के लिए किया जाता है। इसमें प्रत्यक्ष धारा (Direct Current) को इनपुट के रूप में दिया जाता है, जिसके परिणामस्वरूप मोटर का घूर्णन होता है और विभिन्न उपकरण संचालित होते हैं। अपनी सरल संरचना, बेहतर स्पीड कंट्रोल और उच्च प्रारंभिक टॉर्क के कारण डीसी मोटर का उपयोग घरेलू उपकरणों से लेकर औद्योगिक मशीनों तक व्यापक रूप से किया जाता है। इस लेख में हम DC Motor Kya Hai , डीसी मोटर की मूल अवधारणा, इसके प्रमुख प्रकारों और वास्तविक जीवन में इसके उपयोगों को सरल भाषा में समझेंगे।

डीसी मोटर क्या है? DC Motor Kya Hai

डीसी मोटर (Direct Current Motor) एक विद्युत–यांत्रिक मशीन है, जो प्रत्यक्ष धारा (Direct Current – DC) से प्राप्त विद्युत ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करती है। जब डीसी सप्लाई मोटर को दी जाती है, तो इसके अंदर प्रवाहित धारा और चुंबकीय क्षेत्र की पारस्परिक क्रिया के कारण एक बल उत्पन्न होता है, जिससे मोटर का रोटर घूमने लगता है। यही घूर्णन ऊर्जा विभिन्न मशीनों और उपकरणों को चलाने के काम आती है।

DC मोटर का कार्य लोरेंत्ज़ बल सिद्धांत पर आधारित होता है। इसके अनुसार, जब कोई चालक चुंबकीय क्षेत्र में रखकर उसमें धारा प्रवाहित की जाती है, तो चालक पर एक यांत्रिक बल कार्य करता है। DC मोटर इसी सिद्धांत का व्यावहारिक अनुप्रयोग है। मोटर के अंदर आर्मेचर, फील्ड सिस्टम, कम्यूटेटर और ब्रश जैसे प्रमुख भाग होते हैं, जो मिलकर विद्युत ऊर्जा को निरंतर घूर्णन गति में बदलते हैं।

हिंदी में DC मोटर को दिष्टधारा मोटर कहा जाता है। यह मोटर मुख्यतः बैटरी, डीसी जनरेटर या डीसी पावर सप्लाई से संचालित होती है। इसकी सबसे बड़ी विशेषता यह है कि इसमें गति नियंत्रण (Speed Control) सरल और प्रभावी ढंग से किया जा सकता है, इसी कारण इसका उपयोग उन अनुप्रयोगों में अधिक होता है जहाँ गति को नियंत्रित करना आवश्यक होता है।

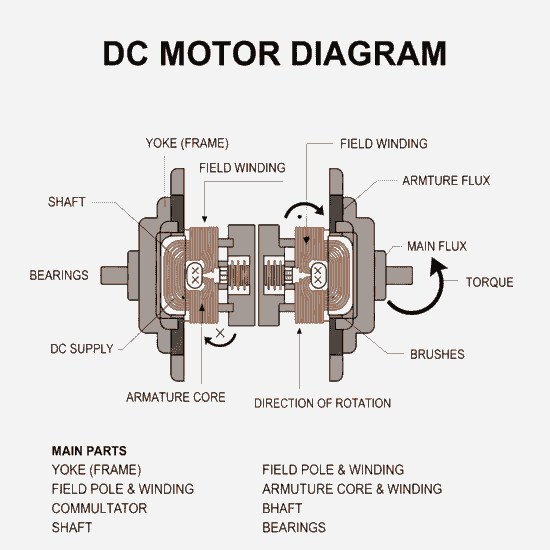

डीसी मोटर आरेख (DC Motor Diagram)

चित्र में दर्शाई गई DC मोटर की मुख्य संरचना में सबसे बाहरी भाग योक (Yoke) होता है, जो मोटर को यांत्रिक सुरक्षा प्रदान करने के साथ-साथ चुंबकीय फ्लक्स के लिए एक उपयुक्त पथ भी उपलब्ध कराता है। योक के भीतर फील्ड वाइंडिंग (Field Winding) स्थित होती है, जिसके द्वारा मोटर में आवश्यक मुख्य चुंबकीय क्षेत्र (Main Flux) उत्पन्न किया जाता है। मोटर का घूर्णनशील भाग बीच में स्थित आर्मेचर कोर (Armature Core) होता है, जो शाफ्ट (Shaft) पर लगा होता है। जब आर्मेचर कंडक्टरों में विद्युत धारा प्रवाहित की जाती है, तो यह चुंबकीय क्षेत्र के साथ परस्पर क्रिया करके आर्मेचर को घूर्णन गति प्रदान करता है।

विद्युत संपर्क व्यवस्था में ब्रश (Brushes) और कम्यूटेटर (Commutator) का संयोजन बाहरी DC सप्लाई को घूमते हुए आर्मेचर तक पहुँचाता है। कम्यूटेटर यह सुनिश्चित करता है कि आर्मेचर में धारा की दिशा उपयुक्त समय पर बदले, जिससे उत्पन्न होने वाला टॉर्क हमेशा एक ही दिशा में बना रहे। चित्र में दिखाए गए तीर घूर्णन की दिशा (Direction of Rotation) और उत्पन्न टॉर्क को स्पष्ट करते हैं, जबकि चुंबकीय बल रेखाएँ (Flux Lines) यह दर्शाती हैं कि चुंबकीय क्षेत्र और आर्मेचर के बीच की परस्पर क्रिया ही मोटर को विद्युत ऊर्जा से यांत्रिक ऊर्जा में रूपांतरित करती है।

और पढ़ें: मोटर एन्कोडर (Motor Encoder) क्या होता है

DC Motor कैसे काम करती है? – कार्य सिद्धांत (Working Principle of DC Motor)

DC मोटर का कार्य सिद्धांत विद्युत (Electric) और चुंबकीय (Magnetic) क्षेत्रों की पारस्परिक क्रिया पर आधारित होता है। मूल रूप से, जब कोई धारावाही चालक (Current-Carrying Conductor) किसी चुंबकीय क्षेत्र (Magnetic Field) में रखा जाता है, तो उस चालक पर एक यांत्रिक बल (Mechanical Force) कार्य करता है। यह बल चालक को गति प्रदान करता है और मोटर में टॉर्क (Torque) उत्पन्न करता है, जिसके कारण आर्मेचर (Armature) घूमने लगता है।

यह पूरा सिद्धांत लोरेंत्ज़ बल (Lorentz Force Principle) पर आधारित है, जिसमें कहा गया है कि चुंबकीय क्षेत्र में प्रवाहित धारा वाले चालक पर बल लगता है। इस बल की दिशा को समझने के लिए फ्लेमिंग का बायाँ हाथ नियम (Fleming’s Left Hand Rule) प्रयोग किया जाता है, जिससे यह स्पष्ट होता है कि चालक किस दिशा में गति करेगा।

इसी नियंत्रित गति के कारण DC मोटर विद्युत ऊर्जा को यांत्रिक ऊर्जा में परिवर्तित करती है।

DC Motor का मूल कार्य सिद्धांत

• यदि: चालक की लंबाई = L मीटर
• चुंबकीय फ्लक्स घनत्व = B वेबर/मीटर²
• चालक में प्रवाहित धारा = I एम्पियर
• तो चुंबकीय क्षेत्र में रखे चालक पर लगने वाला बल:

F = B × I × L (न्यूटन)

यह बल धारा की दिशा, चुंबकीय क्षेत्र की दिशा तथा चालक की लंबाई पर निर्भर करता है। मोटर में यही बल आर्मेचर कंडक्टरों पर कार्य करके टॉर्क उत्पन्न करता है, जिसके परिणामस्वरूप मोटर निरंतर घूर्णन गति प्राप्त करती है।

और पढ़ें: MPCB (Motor Protection Circuit Breaker) क्या है?

DC Motor की कार्यप्रणाली – DC Motor Working Step By Step)

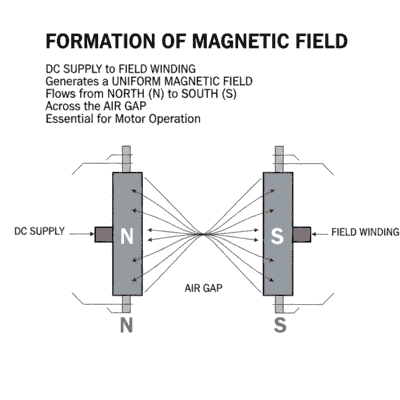

1. चुंबकीय क्षेत्र का निर्माण (Formation of Magnetic Field)

जब DC मोटर की फील्ड कॉइल (Field Winding) को प्रत्यक्ष धारा (DC) आपूर्ति दी जाती है, तो स्टेटर के उत्तर (N) और दक्षिण (S) ध्रुवों के बीच स्थित वायु अंतराल (Air Gap) में एक सशक्त एवं लगभग समान (Uniform) चुंबकीय क्षेत्र उत्पन्न होता है। यह चुंबकीय क्षेत्र सदैव उत्तर ध्रुव से दक्षिण ध्रुव की दिशा में प्रवाहित होता है। यही मुख्य चुंबकीय फ्लक्स मोटर के संचालन का आधार होता है और आगे चलकर आर्मेचर कंडक्टरों के साथ क्रिया करता है।

2. आर्मेचर में धारा प्रवाह (Current Flow in Armature Conductors)

जैसे ही DC सप्लाई ब्रश और कम्यूटेटर के माध्यम से आर्मेचर कंडक्टरों में प्रवाहित होती है, प्रत्येक चालक में धारा बहने लगती है। धारा प्रवाहित होने के कारण हर चालक के चारों ओर एक स्वयं का चुंबकीय क्षेत्र उत्पन्न होता है, जिसकी दिशा कॉर्क-स्क्रू नियम (Cork-Screw Rule) या राइट-हैंड थंब रूल द्वारा निर्धारित की जाती है। इस प्रकार अब मोटर के भीतर एक नहीं, बल्कि दो चुंबकीय क्षेत्र सक्रिय हो जाते हैं।

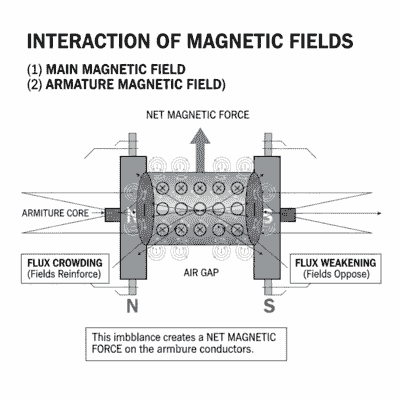

3. चुंबकीय क्षेत्रों की परस्पर क्रिया (Interaction of Magnetic Fields)

अब मोटर के अंदर दो चुंबकीय क्षेत्र मौजूद होते हैं —

(1) मुख्य चुंबकीय क्षेत्र (Main Field Flux)

(2) आर्मेचर द्वारा उत्पन्न चुंबकीय क्षेत्र (Armature Flux)

आर्मेचर के एक ओर दोनों क्षेत्र एक-दूसरे को मजबूत करते हैं (Flux Crowding), जिससे चुंबकीय रेखाएँ सघन हो जाती हैं। जबकि दूसरी ओर दोनों क्षेत्र एक-दूसरे का विरोध करते हैं (Flux Weakening), जिससे फ्लक्स कमजोर हो जाता है। इस असमानता के कारण आर्मेचर कंडक्टरों पर एक शुद्ध चुंबकीय बल (Net Magnetic Force) कार्य करता है।

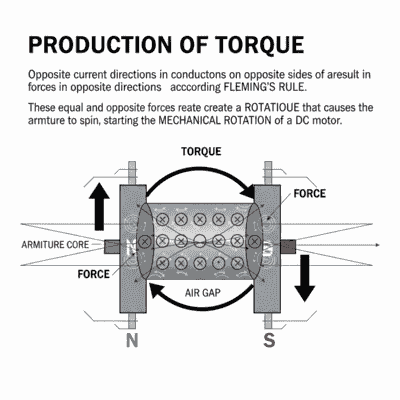

4. टॉर्क का उत्पन्न होना (Production of Torque)

आर्मेचर के विपरीत दिशाओं में स्थित चालकों में धारा की दिशा भी विपरीत होती है। परिणामस्वरूप, फ्लेमिंग के बाएँ हाथ नियम के अनुसार, इन चालकों पर लगने वाले बलों की दिशा भी विपरीत होती है। ये दोनों समान परिमाण के बल मिलकर एक घूर्णन बलाघूर्ण (Torque) उत्पन्न करते हैं। यही टॉर्क आर्मेचर को घुमाने का कारण बनता है और DC मोटर की यांत्रिक गति (Mechanical Rotation) प्रारंभ होती है।

5. कम्यूटेटर की भूमिका (Role of Commutator)

जैसे ही आर्मेचर आधा चक्कर पूरा करता है, कम्यूटेटर की विशेष संरचना के कारण आर्मेचर कंडक्टरों में धारा की दिशा अपने-आप बदल जाती है। हालांकि धारा की दिशा बदलती है, लेकिन चुंबकीय क्षेत्र के सापेक्ष चालक की स्थिति भी बदल चुकी होती है, इसलिए चालक पर लगने वाले बल की दिशा वही बनी रहती है। इस प्रक्रिया के कारण आर्मेचर निरंतर एक ही दिशा में घूमता रहता है, और DC मोटर सतत घूर्णन प्रदान करती है।

DC मोटर में धारावाही चालक और चुंबकीय क्षेत्र की पारस्परिक क्रिया से उत्पन्न बल, कम्यूटेटर की सहायता से निरंतर टॉर्क में परिवर्तित होकर मोटर को घूर्णन गति प्रदान करता है।

और पढ़ें: प्रत्यावर्ती धारा (AC) और प्रत्यक्ष धारा (DC)

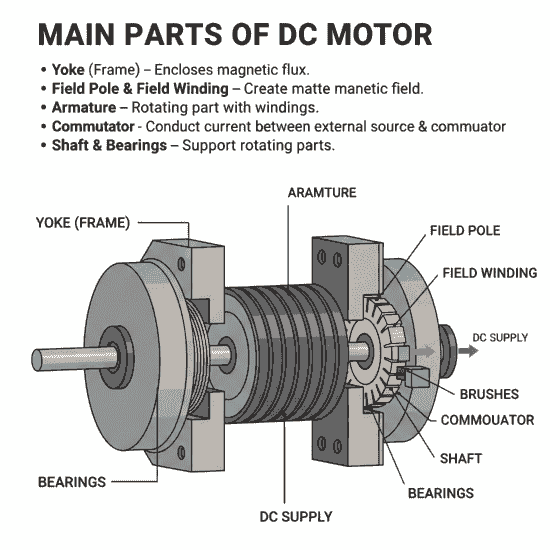

DC Motor के मुख्य भाग (Main Parts of DC Motor)

DC मोटर एक सुव्यवस्थित विद्युत मशीन है, जिसमें कई यांत्रिक और विद्युत घटक समन्वय में कार्य करते हैं। प्रत्येक भाग का अपना विशिष्ट कार्य होता है और सभी मिलकर विद्युत ऊर्जा को नियंत्रित घूर्णन यांत्रिक ऊर्जा में परिवर्तित करते हैं।

सामान्यतः DC मोटर को दो मुख्य भागों में विभाजित किया जाता है:

• स्टेटर (स्थिर भाग – Magnetic System)
• रोटर या आर्मेचर (घूमने वाला भाग)

नीचे DC मोटर के सभी प्रमुख घटकों की विस्तृत व्याख्या दी गई है।

1. योक (Yoke / Frame) – DC मोटर का बाहरी ढांचा

योक DC मोटर का बाहरी ढांचा होता है, जो मोटर को आवश्यक यांत्रिक मजबूती (Mechanical Strength) प्रदान करता है। यह मोटर के सभी आंतरिक भागों जैसे पोल, आर्मेचर और फील्ड सिस्टम को स्थिर सहारा देता है तथा उन्हें एक निश्चित स्थिति में बनाए रखता है। इसके अतिरिक्त, योक चुंबकीय फ्लक्स के लिए कम चुंबकीय प्रतिरोध (Low Reluctance Magnetic Path) उपलब्ध कराता है, जिससे फ्लक्स का प्रवाह प्रभावी रूप से पूर्ण होता है।

योक मोटर को धूल, नमी और बाहरी यांत्रिक क्षति से भी सुरक्षा प्रदान करता है, जिससे मोटर की कार्य-आयु बढ़ती है। छोटी DC मोटरों में योक प्रायः ढलवाँ लोहा (Cast Iron) से बनाया जाता है, क्योंकि यह सस्ता और पर्याप्त मजबूत होता है। वहीं बड़ी और उच्च क्षमता वाली मोटरों में योक गढ़े हुए इस्पात (Fabricated Steel) से बनाया जाता है, क्योंकि स्टील की चुंबकशीलता (Permeability) अधिक होती है और यह भारी चुंबकीय फ्लक्स को बेहतर ढंग से वहन कर सकता है।

2. फील्ड सिस्टम / स्टेटर (Field System or Stator)

स्टेटर DC मोटर का स्थिर भाग होता है, जिसका मुख्य कार्य मोटर के अंदर एक सशक्त और स्थिर चुंबकीय क्षेत्र उत्पन्न करना है। यह चुंबकीय क्षेत्र आर्मेचर कंडक्टरों के साथ क्रिया करके मोटर में टॉर्क उत्पन्न करता है। स्टेटर मोटर की चुंबकीय कार्यक्षमता को सीधे प्रभावित करता है, इसलिए इसका डिजाइन अत्यंत महत्वपूर्ण होता है। स्टेटर के प्रमुख घटक पोल कोर, पोल शू और फील्ड वाइंडिंग होते हैं।

(A) पोल कोर और पोल शू (Pole Core & Pole Shoe)

पोल कोर का मुख्य कार्य चुंबकीय फ्लक्स को योक से वायु अंतराल (Air Gap) तक वहन करना होता है। यह चुंबकीय पथ का एक आवश्यक भाग है और फ्लक्स को बिना अधिक हानि के आगे बढ़ाता है। पोल कोर के आगे लगा पोल शू, फ्लक्स को वायु अंतराल में समान रूप से फैलाने (Flux Distribution) में सहायता करता है, जिससे आर्मेचर पर लगने वाला बल संतुलित रहता है।

पोल शू का चौड़ा आकार फ्लक्स को फैलाकर फ्लक्स कपलिंग को बेहतर बनाता है और मोटर के टॉर्क को बढ़ाता है। पोल कोर और पोल शू सामान्यतः लैमिनेटेड सिलिकॉन स्टील से बनाए जाते हैं, जिससे एडी करंट हानियाँ (Eddy Current Losses) कम होती हैं और मोटर की दक्षता बढ़ती है।

(B) फील्ड वाइंडिंग (Field Winding)

फील्ड वाइंडिंग इंसुलेटेड तांबे के तार से बनी होती है और इसे पोल कोर के चारों ओर लपेटा जाता है। जब इस वाइंडिंग में DC Voltage प्रवाहित की जाती है, तो पोल एक विद्युतचुंबक (Electromagnet) के रूप में कार्य करने लगते हैं। यही वाइंडिंग मोटर के लिए आवश्यक मुख्य चुंबकीय फ्लक्स (Main Field Flux) उत्पन्न करती है।

फील्ड वाइंडिंग का प्रकार — शंट, सीरीज़ या कंपाउंड — DC मोटर के व्यवहार को निर्धारित करता है, जैसे उसकी स्पीड नियंत्रण क्षमता, स्टार्टिंग टॉर्क और लोड विशेषताएँ। इस कारण फील्ड वाइंडिंग को DC मोटर की कार्यक्षमता का नियंत्रक तत्व माना जाता है।

3. आर्मेचर (Armature / Rotor)

आर्मेचर DC मोटर का सबसे महत्वपूर्ण घूर्णनशील भाग (Rotating Part) होता है, जिसमें वास्तविक ऊर्जा रूपांतरण (Electrical → Mechanical) की प्रक्रिया होती है। यही वह भाग है जो स्टेटर द्वारा उत्पन्न चुंबकीय क्षेत्र के भीतर घूमता है और धारा प्रवाहित होने पर टॉर्क उत्पन्न करता है। मोटर की गति, टॉर्क और दक्षता सीधे तौर पर आर्मेचर की संरचना और डिजाइन पर निर्भर करती है।

(A) आर्मेचर कोर (Armature Core)

आर्मेचर कोर पतली-पतली लैमिनेटेड सिलिकॉन स्टील शीट्स (लगभग 0.3–0.5 mm मोटाई) से बना होता है, जिन्हें एक-दूसरे के ऊपर दबाकर लगाया जाता है। प्रत्येक लैमिनेशन पर वार्निश या इंसुलेटिंग कोटिंग की जाती है, जिससे कोर में उत्पन्न होने वाली एडी करंट हानियाँ (Eddy Current Losses) न्यूनतम रहती हैं और मोटर की दक्षता बढ़ती है।

कोर की बाहरी परिधि पर स्लॉट्स (Slots) बने होते हैं, जिनमें आर्मेचर वाइंडिंग को सुरक्षित रूप से रखा जाता है। ये स्लॉट वाइंडिंग को यांत्रिक मजबूती प्रदान करने के साथ-साथ चुंबकीय फ्लक्स के उचित वितरण में भी सहायक होते हैं।

(B) आर्मेचर वाइंडिंग (Armature Winding)

आर्मेचर वाइंडिंग मोटर का वह भाग है जिसमें वास्तव में धारा प्रवाहित होती है। यह वाइंडिंग स्लॉट्स में रखी गई इंसुलेटेड तांबे की तारों से बनी होती है। जब यह वाइंडिंग मुख्य चुंबकीय क्षेत्र के भीतर धारा वहन करती है, तो लोरेंत्ज़ बल सिद्धांत के अनुसार चालक पर बल लगता है, जिससे टॉर्क उत्पन्न होता है।

आर्मेचर वाइंडिंग का प्रकार और संयोजन मोटर की टॉर्क क्षमता, गति तथा आउटपुट पावर को प्रभावित करता है। इसलिए इसे DC मोटर का टॉर्क-उत्पन्न करने वाला घटक माना जाता है।

4. कम्यूटेटर (Commutator)

कम्यूटेटर DC मोटर का एक अत्यंत महत्वपूर्ण विद्युत-यांत्रिक (Electro-Mechanical) घटक होता है, जो आर्मेचर शाफ्ट पर लगा रहता है। यह तांबे के अनेक खंडों (Segments) से बना एक बेलनाकार संरचना होती है, जिनमें प्रत्येक खंड एक-दूसरे से अभ्रक (Mica) द्वारा विद्युत रूप से पृथक किया जाता है। यह संरचना उच्च गति पर भी सुरक्षित और विश्वसनीय संपर्क सुनिश्चित करती है।

कम्यूटेटर का मुख्य कार्य आर्मेचर वाइंडिंग में प्रवाहित धारा की दिशा को प्रत्येक आधे चक्कर पर बदलना होता है। हालांकि धारा की दिशा बदलती है, लेकिन चुंबकीय क्षेत्र के सापेक्ष चालक की स्थिति भी बदल जाती है, जिसके कारण आर्मेचर पर लगने वाले बल की दिशा समान बनी रहती है। इसके परिणामस्वरूप मोटर को निरंतर और एक ही दिशा में टॉर्क प्राप्त होता है।

5. ब्रश (Brushes)

ब्रश DC मोटर में स्थिर (Stationary) और घूर्णनशील (Rotating) भागों के बीच विद्युत संपर्क स्थापित करने का कार्य करते हैं। ये बाहरी DC सप्लाई से प्राप्त धारा को कम्यूटेटर के माध्यम से आर्मेचर वाइंडिंग तक पहुँचाते हैं। चूँकि कम्यूटेटर घूमता रहता है, इसलिए ब्रशों का संपर्क स्लाइडिंग प्रकार का होता है, जो निरंतर धारा प्रवाह को संभव बनाता है।

ब्रश सामान्यतः कार्बन या ग्रेफाइट से बनाए जाते हैं, क्योंकि ये पदार्थ अच्छे चालक होने के साथ-साथ कम्यूटेटर पर कम घिसाव (Wear) उत्पन्न करते हैं। ब्रशों को स्प्रिंग की सहायता से कम्यूटेटर पर हल्के और नियंत्रित दबाव से टिकाया जाता है, ताकि न तो स्पार्किंग अधिक हो और न ही यांत्रिक क्षति। ब्रश का चयन मोटर की करंट रेटिंग, गति (Speed) और कार्य परिस्थितियों पर निर्भर करता है, क्योंकि गलत ब्रश सामग्री मोटर की दक्षता और आयु दोनों को प्रभावित कर सकती है।

6. शाफ्ट (Shaft)

शाफ्ट DC मोटर का एक महत्वपूर्ण यांत्रिक घटक होता है, जो आर्मेचर के केंद्र से होकर गुजरने वाली स्टील की मजबूत छड़ के रूप में होता है। आर्मेचर द्वारा उत्पन्न घूर्णन गति और यांत्रिक शक्ति को शाफ्ट के माध्यम से ही बाहरी लोड (जैसे पंखा, पंप या मशीनरी) तक पहुँचाया जाता है। इस प्रकार शाफ्ट मोटर और लोड के बीच पावर ट्रांसमिशन लिंक के रूप में कार्य करता है।

शाफ्ट को इस प्रकार डिज़ाइन किया जाता है कि वह उच्च गति और टॉर्क पर भी मरोड़ (Torsional Stress) और कंपन (Vibration) को सहन कर सके। इसकी पर्याप्त यांत्रिक मजबूती और संतुलन मोटर की विश्वसनीयता, सुचारु संचालन और दीर्घायु के लिए अत्यंत आवश्यक होती है। कमजोर या असंतुलित शाफ्ट मोटर में कंपन, शोर और समय से पहले विफलता का कारण बन सकता है।

DC Motor के प्रकार (Types of DC Motor)

DC मोटर का उपयोग छोटे घरेलू उपकरणों, पोर्टेबल मशीनों, औद्योगिक ड्राइव्स, लिफ्ट, क्रेन, रोलिंग मिल तथा ऑटोमोबाइल प्रणालियों तक में व्यापक रूप से किया जाता है। इन विविध अनुप्रयोगों की आवश्यकताएँ अलग-अलग होती हैं, जैसे कहीं उच्च प्रारंभिक टॉर्क की आवश्यकता होती है, तो कहीं सटीक गति नियंत्रण की। इसी कारण DC मोटरों को उनके कार्य सिद्धांत, निर्माण तथा संचालन व्यवहार के आधार पर विभिन्न श्रेणियों में वर्गीकृत किया गया है।

DC मोटरों का वर्गीकरण मुख्यतः फील्ड एक्साइटेशन की विधि, फील्ड–आर्मेचर के आपसी कनेक्शन तथा कम्यूटेशन प्रणाली पर आधारित होता है। यह वर्गीकरण मोटर के टॉर्क–स्पीड गुणधर्म, दक्षता, नियंत्रण क्षमता और उपयोग क्षेत्र को स्पष्ट रूप से समझने में सहायता करता है।

Self-Excited DC Motor (स्व-उत्तेजित DC मोटर)

Self-Excited DC मोटर वे मोटर होती हैं जिनमें फील्ड वाइंडिंग को ऊर्जा बाहरी स्रोत से नहीं, बल्कि मोटर की अपनी DC सप्लाई से ही प्राप्त होती है। जैसे ही मोटर को आपूर्ति दी जाती है, आर्मेचर धारा के कारण फील्ड वाइंडिंग में भी धारा प्रवाहित होती है, जिससे आवश्यक चुंबकीय क्षेत्र विकसित हो जाता है। इस प्रकार मोटर अपने संचालन के लिए स्वयं चुंबकीय उत्तेजना उत्पन्न करती है।

इन मोटरों की विशेषता यह है कि इनका निर्माण सरल होता है और ये सामान्य औद्योगिक एवं व्यावहारिक अनुप्रयोगों में व्यापक रूप से उपयोग की जाती हैं। Self-Excited DC मोटरों का व्यवहार मुख्यतः इस बात पर निर्भर करता है कि फील्ड वाइंडिंग को आर्मेचर वाइंडिंग के साथ किस प्रकार जोड़ा गया है। इसी कारण, फील्ड और आर्मेचर के आपसी विद्युत कनेक्शन के आधार पर इन मोटरों को आगे तीन उप-प्रकारों में वर्गीकृत किया जाता है।

(1) Series Wound DC Motor (सीरीज़ DC मोटर)

DC Series मोटर में फील्ड वाइंडिंग और आर्मेचर वाइंडिंग श्रृंखला (Series) में जुड़ी होती हैं, जिसके कारण फील्ड वाइंडिंग में वही धारा प्रवाहित होती है जो आर्मेचर में जाती है। जैसे-जैसे लोड बढ़ता है, आर्मेचर करंट भी बढ़ता है और उसके साथ-साथ फील्ड फ्लक्स भी बढ़ जाता है। इसी विशेषता के कारण सीरीज़ मोटर में अत्यधिक बलाघूर्ण उत्पन्न करने की क्षमता होती है।

इस मोटर की सबसे प्रमुख विशेषता इसका अत्यंत उच्च प्रारंभिक टॉर्क (Very High Starting Torque) है, जो भारी भार को प्रारंभ करने के लिए आदर्श बनाता है। हालांकि, बिना लोड की स्थिति में फील्ड फ्लक्स बहुत कम हो जाता है, जिससे मोटर की गति खतरनाक रूप से बहुत अधिक हो सकती है। इसी कारण DC Series मोटर को नो-लोड पर चलाना असुरक्षित माना जाता है।

(2) Shunt Wound DC Motor (शंट DC मोटर)

DC Shunt मोटर में फील्ड वाइंडिंग और आर्मेचर वाइंडिंग समानांतर (Parallel / Shunt) जुड़ी होती हैं। इस संरचना के कारण फील्ड वाइंडिंग पर लगभग स्थिर वोल्टेज लागू रहता है, जिससे फील्ड करंट लगभग स्थिर बना रहता है। परिणामस्वरूप चुंबकीय फ्लक्स भी लगभग स्थिर रहता है, जो मोटर को स्थिर संचालन प्रदान करता है।

DC Shunt मोटर की मुख्य विशेषता इसकी लगभग स्थिर गति (Constant Speed) और उत्कृष्ट स्पीड रेगुलेशन है। लोड में परिवर्तन होने पर भी इसकी गति में बहुत कम बदलाव आता है। हालांकि, इसका प्रारंभिक टॉर्क सीरीज़ मोटर की तुलना में मध्यम होता है, इसलिए यह भारी स्टार्टिंग लोड के लिए उपयुक्त नहीं होती।

(3) DC Compound Motor (कंपाउंड DC मोटर)

DC Compound मोटर में सीरीज़ और शंट दोनों प्रकार की फील्ड वाइंडिंग होती हैं, जिससे यह सीरीज़ और शंट मोटर के गुणों का संतुलित संयोजन प्रदान करती है। इस मोटर का उद्देश्य उच्च प्रारंभिक टॉर्क के साथ-साथ बेहतर गति नियंत्रण प्राप्त करना होता है। इसकी कार्यक्षमता इस बात पर निर्भर करती है कि सीरीज़ और शंट फील्ड द्वारा उत्पन्न फ्लक्स एक-दूसरे के सापेक्ष किस दिशा में कार्य कर रहे हैं।

(a) Cumulative Compound Motor (संचयी कंपाउंड मोटर): इस प्रकार की कंपाउंड मोटर में सीरीज़ और शंट दोनों फ्लक्स एक ही दिशा में कार्य करते हैं। परिणामस्वरूप मोटर को अच्छा प्रारंभिक टॉर्क प्राप्त होता है और साथ ही गति भी संतुलित बनी रहती है। यह प्रकार व्यावहारिक रूप से सबसे अधिक उपयोग में लाया जाता है क्योंकि यह सीरीज़ और शंट दोनों मोटरों के लाभों को एक साथ प्रदान करता है।

(b) Differential Compound Motor (विभेदक कंपाउंड मोटर): इस प्रकार में सीरीज़ फ्लक्स, शंट फ्लक्स के विपरीत दिशा में कार्य करता है। जैसे-जैसे लोड बढ़ता है, कुल फ्लक्स घट सकता है, जिससे मोटर की गति अस्थिर हो जाती है। इसी कारण Differential Compound मोटर का व्यावहारिक उपयोग बहुत सीमित होता है और इसे सामान्य औद्योगिक कार्यों में प्रायः नहीं अपनाया जाता।

Separately Excited DC Motor (पृथक रूप से उत्तेजित DC मोटर)

Separately Excited DC मोटर वह मोटर होती है जिसमें फील्ड वाइंडिंग को ऊर्जा मोटर की मुख्य DC सप्लाई से नहीं, बल्कि एक अलग स्वतंत्र बाहरी DC स्रोत से प्रदान की जाती है। इस संरचना में आर्मेचर वाइंडिंग और फील्ड वाइंडिंग के बीच कोई प्रत्यक्ष विद्युत संबंध नहीं होता, जिससे दोनों प्रणालियाँ पूर्णतः स्वतंत्र रूप से कार्य करती हैं।

संरचनात्मक विशेषताएँ (Constructional Characteristics): इस मोटर में आर्मेचर को दी जाने वाली वोल्टेज और फील्ड वाइंडिंग में प्रवाहित धारा को अलग-अलग नियंत्रित किया जा सकता है। फील्ड करंट को बदलकर चुंबकीय फ्लक्स को नियंत्रित किया जाता है, जबकि आर्मेचर वोल्टेज को बदलकर मोटर की गति को सटीक रूप से समायोजित किया जा सकता है। इस कारण Separately Excited DC मोटर को स्पीड कंट्रोल के अध्ययन और प्रयोगों के लिए आदर्श माना जाता है।

विशेषताएँ (Characteristics): Separately Excited DC मोटर की सबसे महत्वपूर्ण विशेषता इसकी अत्यंत सटीक और व्यापक स्पीड कंट्रोल क्षमता है। चूँकि फील्ड और आर्मेचर दोनों स्वतंत्र रूप से नियंत्रित होते हैं, इसलिए यह मोटर बहुत कम लोड परिवर्तन पर भी स्थिर और पूर्वानुमेय (Predictable) व्यवहार प्रदर्शित करती है। यही कारण है कि इसे नियंत्रण सिद्धांत (Control Theory) और ड्राइव सिस्टम के अध्ययन में व्यापक रूप से उपयोग किया जाता है।

Permanent Magnet DC Motor (PMDC Motor)

Permanent Magnet DC (PMDC) मोटर में फील्ड वाइंडिंग की जगह स्थायी चुंबक (Permanent Magnets) का उपयोग किया जाता है। ये चुंबक स्टेटर में लगाए जाते हैं और आर्मेचर के चारों ओर स्थायी चुंबकीय क्षेत्र उत्पन्न करते हैं। इस प्रकार की मोटर का डिज़ाइन सरल और कॉम्पैक्ट होता है, क्योंकि इसमें फील्ड वाइंडिंग के लिए कोई अतिरिक्त बिजली स्रोत या कनेक्शन की आवश्यकता नहीं होती।

संरचनात्मक विशेषताएँ (Constructional Characteristics): PMDC मोटर में फील्ड के लिए कोई तारों की वाइंडिंग नहीं होती, जिससे मोटर हल्की, छोटी और कम रखरखाव वाली बनती है। स्थायी चुंबक हमेशा एक समान फ्लक्स प्रदान करता है, इसलिए मोटर का चुंबकीय क्षेत्र स्थिर रहता है। यह डिजाइन छोटे रेटिंग वाले मोटरों के लिए अत्यधिक उपयुक्त है, जहाँ सटीकता और दक्षता की आवश्यकता होती है।

PMDC मोटर मुख्यतः छोटे, हल्के और कम वोल्टेज वाले अनुप्रयोगों में उपयोग की जाती है। इसके प्रमुख उपयोग क्षेत्र हैं खिलौने, रोबोटिक्स और ऑटोमोबाइल में विंडो/वाइपर मोटर।

और पढ़ें: पावर फैक्टर क्या होता है पूरी जानकारी

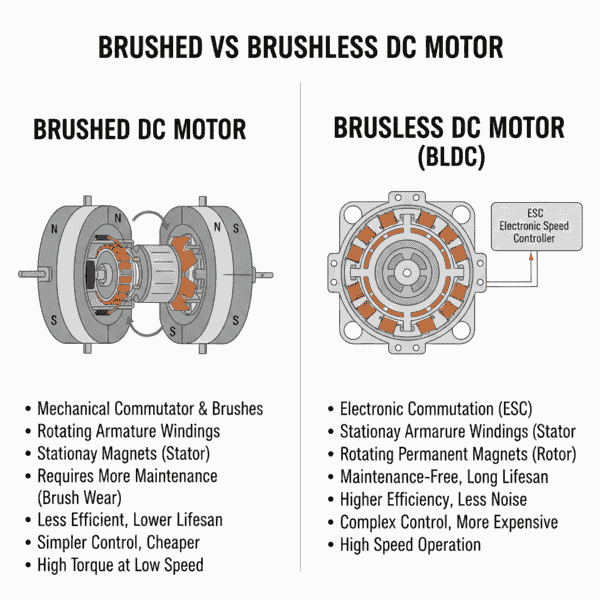

ब्रश्ड डीसी मोटर बनाम ब्रशलेस डीसी मोटर (Brushed vs Brushless DC Motor)

ब्रशलेस डीसी मोटर (BLDC), जिसे सिंक्रोनस डीसी मोटर भी कहा जाता है, ब्रश वाली डीसी मोटरों के विपरीत कम्यूटेटर का उपयोग नहीं करती। इसके बजाय इसमें एक इलेक्ट्रॉनिक सर्वोमैकेनिज्म होता है जो रोटर के कोण का पता लगाकर फील्ड करंट को नियंत्रित करता है, जिससे मोटर अधिक दक्षता, कम घिसाव और लंबे जीवनकाल के साथ काम करती है।

ब्रश्ड डीसी मोटर में एक कम्यूटेटर और ब्रश होते हैं जो प्रत्येक आधे चक्र में धारा की दिशा बदलते हैं, ताकि आर्मेचर में हमेशा एक ही दिशा में टॉर्क उत्पन्न हो। ये मोटर सरल और सस्ती होती हैं, लेकिन समय के साथ ब्रश का घिसाव और रखरखाव आवश्यक होता है।

आजकल, ब्रशलेस डीसी मोटरें अपनी उच्च दक्षता, कम रखरखाव और बेहतर स्पीड कंट्रोल के कारण ब्रश वाली मोटरों की जगह तेजी से ले रही हैं, खासकर रोबोटिक्स, ड्रोन और ऑटोमोटिव अनुप्रयोगों में।

और पढ़ें: ऑटोमैटिक स्टार–डेल्टा स्टार्टर

DC Motor और AC Motor के बीच अंतर (DC vs AC Motor)

विद्युत मशीनों में DC और AC मोटर दोनों का महत्व है। इनके बीच मुख्य अंतर उनके ऊर्जा स्रोत, नियंत्रण, टॉर्क और रख-रखाव में दिखाई देता है। सही मोटर का चयन अनुप्रयोग की आवश्यकताओं पर निर्भर करता है। नीचे दोनों मोटरों की तुलना एक स्पष्ट तालिका (Table) में दी गई है:

विशेषता (Feature)	DC Motor	AC Motor
ऊर्जा स्रोत (Power Supply)	Direct Current (DC)	Alternating Current (AC
स्पीड नियंत्रण (Speed Control)	आसान (सरल और सटीक नियंत्रण)	कठिन (अधिक जटिल, अतिरिक्त उपकरण आवश्यक)
प्रारंभिक टॉर्क (Starting Torque)	उच्च प्रारंभिक टॉर्क	मध्यम प्रारंभिक टॉर्क
मेंटेनेंस (Maintenance)	ब्रश के कारण उच्च रख-रखाव	कम रख-रखाव
उपयोग (Applications)	नियंत्रण प्रणालियाँ, छोटे मशीन उपकरण	बड़े औद्योगिक मशीनरी, पंप, कंप्रेसर
लागत और जटिलता (Cost & Complexity)	अपेक्षाकृत उच्च, जटिलता मध्यम	कम लागत, सरल संरचना

DC मोटर उच्च प्रारंभिक टॉर्क और आसान गति नियंत्रण के लिए उपयुक्त हैं, जबकि AC मोटर बड़े औद्योगिक अनुप्रयोगों में कम रख-रखाव और सरल निर्माण के कारण अधिक लोकप्रिय हैं।

और पढ़ें: सॉफ्ट स्टार्टर (Soft Starter) क्या है

DC Motor के उपयोग (Applications of DC Motor)

DC मोटर का उपयोग वहाँ किया जाता है जहाँ उच्च प्रारंभिक टॉर्क, सटीक गति नियंत्रण और विश्वसनीय संचालन की आवश्यकता होती है। बैटरी आधारित आपूर्ति, सरल स्पीड कंट्रोल और विविध निर्माण प्रकारों के कारण DC मोटर घरेलू, औद्योगिक, परिवहन और नियंत्रण प्रणालियों में अत्यंत उपयोगी सिद्ध हुई है।

1. शंट DC मोटर के अनुप्रयोग (Constant Speed Applications)

शंट DC मोटर की सबसे प्रमुख विशेषता इसकी लगभग स्थिर गति (Nearly Constant Speed) और उत्कृष्ट स्पीड रेगुलेशन है। लोड में परिवर्तन होने पर भी इसकी गति में बहुत कम बदलाव आता है, जिससे यह उन अनुप्रयोगों के लिए आदर्श बन जाती है जहाँ गति की निरंतरता अत्यंत आवश्यक होती है।

प्रमुख उपयोग: सेंट्रीफ्यूगल और प्रत्यावर्ती पंप, खराद (Lathe) मशीन, ड्रिलिंग एवं मिलिंग मशीन, ब्लोअर, औद्योगिक पंखे और सामान्य मशीन टूल्स।

2. सीरीज़ DC मोटर के अनुप्रयोग (High Starting Torque Applications)

सीरीज़ DC मोटर का सबसे बड़ा गुण इसका अत्यधिक उच्च प्रारंभिक टॉर्क (Very High Starting Torque) है। प्रारंभ के समय फील्ड और आर्मेचर करंट समान होने के कारण टॉर्क बहुत अधिक उत्पन्न होता है, जिससे भारी भार को आसानी से स्थिर अवस्था से चलाया जा सकता है।

प्रमुख उपयोग: क्रेन और होइस्ट, लिफ्ट (Elevators), कन्वेयर बेल्ट, इलेक्ट्रिक लोकोमोटिव और ट्रॉली सिस्टम।

भारी भार को प्रारंभ करने वाले अनुप्रयोगों के लिए सीरीज़ मोटर अत्यंत उपयुक्त होती है, लेकिन इसे बिना लोड के चलाना असुरक्षित होता है, क्योंकि इसकी गति खतरनाक रूप से बढ़ सकती है।

3. कंपाउंड DC मोटर के अनुप्रयोग (Balanced Performance Applications)

कंपाउंड DC मोटर, सीरीज़ और शंट मोटर के गुणों का संतुलित संयोजन प्रदान करती है। इसमें उच्च प्रारंभिक टॉर्क के साथ-साथ बेहतर गति स्थिरता भी प्राप्त होती है, जिससे यह उन प्रणालियों के लिए उपयुक्त होती है जहाँ दोनों गुण आवश्यक हों।

प्रमुख उपयोग: रोलिंग मिल, भारी प्लानर मशीन, कैंची (Shears), लिफ्ट और प्रेस मशीन।

जहाँ उच्च प्रारंभिक टॉर्क के साथ नियंत्रित और स्थिर गति भी आवश्यक हो, वहाँ सामान्यतः संचयी कंपाउंड DC मोटर का प्रयोग किया जाता है।

4. घरेलू एवं छोटे उपकरणों में DC मोटर का उपयोग

कम शक्ति, नियंत्रित गति और सरल नियंत्रण की आवश्यकता वाले घरेलू एवं छोटे विद्युत उपकरणों में DC मोटर का व्यापक उपयोग किया जाता है। ये मोटरें कॉम्पैक्ट आकार, त्वरित प्रतिक्रिया और बैटरी से आसानी से संचालित होने की क्षमता के कारण अत्यंत उपयुक्त होती हैं।

प्रमुख उपयोग: पंखे और टेबल फैन, खिलौने एवं रिमोट कंट्रोल कारें, मिक्सर, इलेक्ट्रिक शेवर, वैक्यूम क्लीनर, हेयर ड्रायर तथा छोटे जल पंप।

इन अनुप्रयोगों में सामान्यतः Permanent Magnet DC Motor (PMDC) का प्रयोग किया जाता है, क्योंकि यह किफायती, हल्की, कम रख-रखाव वाली और बैटरी-फ्रेंडली होती है।

5. ऑटोमोबाइल एवं इलेक्ट्रिक वाहन (EV) क्षेत्र में DC मोटर

DC मोटर बैटरी से संचालित होने के कारण ऑटोमोबाइल और इलेक्ट्रिक वाहन तकनीक में अत्यंत महत्वपूर्ण भूमिका निभाती है। इसकी त्वरित स्टार्टिंग क्षमता और अच्छा टॉर्क प्रदर्शन इसे वाहन अनुप्रयोगों के लिए उपयुक्त बनाता है।

प्रमुख उपयोग: कार वाइपर, इलेक्ट्रिक विंडो सिस्टम, पावर सीट एडजस्टमेंट, स्टार्टर मोटर, बैटरी चालित इलेक्ट्रिक कारें और रेल प्रणालियाँ।

आधुनिक इलेक्ट्रिक वाहनों में अब Brushless DC Motor (BLDC) का उपयोग तेजी से बढ़ रहा है, क्योंकि यह अधिक दक्षता, उच्च विश्वसनीयता और न्यूनतम रख-रखाव प्रदान करती है।

6. औद्योगिक स्वचालन एवं नियंत्रण प्रणालियों में DC मोटर

जहाँ सटीक गति नियंत्रण, दिशा परिवर्तन और नियंत्रित टॉर्क की आवश्यकता होती है, वहाँ DC मोटर को एक आदर्श समाधान माना जाता है। इसका नियंत्रण आसान होता है और यह विभिन्न नियंत्रण प्रणालियों के साथ आसानी से एकीकृत की जा सकती है।

प्रमुख उपयोग: रोबोटिक्स एवं रोबोटिक आर्म, कन्वेयर सिस्टम, CNC मशीनें और विभिन्न इलेक्ट्रॉनिक कंट्रोल एप्लिकेशन।

---
