PT Full Form in Electrical – Potential Transformer क्या है, Working, Types और Uses

Electrical engineering में Power System को सुरक्षित और नियंत्रित रखने के लिए कई प्रकार के उपकरणों का उपयोग किया जाता है। खासकर हाई वोल्टेज सिस्टम में वोल्टेज को सीधे मापना सुरक्षित नहीं होता, क्योंकि इससे उपकरणों और इंसान दोनों को खतरा हो सकता है। इसलिए ऐसे विशेष डिवाइस की आवश्यकता होती है जो हाई वोल्टेज को कम वोल्टेज में बदलकर मापन उपकरणों तक सुरक्षित रूप से पहुंचा सके। इसी काम के लिए Instrument Transformers का उपयोग किया जाता है।

Instrument Transformers में Potential Transformer (PT) एक बहुत महत्वपूर्ण डिवाइस होता है। यह हाई वोल्टेज को कम और सुरक्षित वोल्टेज में बदलकर मीटर और रिले जैसे उपकरणों तक पहुंचाता है। इसलिए जब लोग pt full form in electrical के बारे में जानना चाहते हैं, तो उनके लिए यह समझना भी जरूरी होता है कि Potential Transformer क्या है और यह कैसे काम करता है।

इस आर्टिकल में हम आसान भाषा में समझेंगे कि Potential Transformer (PT) क्या है, Potential Transformer क्या होता है, इसका Construction कैसा होता है और इसका Working Principle क्या है।

PT Full Form in Electrical (इलेक्ट्रिकल में PT का पूरा नाम क्या है)

Electrical engineering में PT का फुल फॉर्म Potential Transformer होता है।

PT = Potential Transformer

हिंदी में इसे पोटेंशियल ट्रांसफार्मर कहा जाता है।

यह एक प्रकार का Instrument Transformer है जिसका उपयोग High Voltage को Low Voltage में बदलकर मापने के लिए किया जाता है।

• उदाहरण के लिए:

• 11kV लाइन वोल्टेज
• 110V में परिवर्तित कर दिया जाता है

ताकि इसे आसानी से Voltmeter, Relay और Metering Devices द्वारा मापा जा सके।

और पढ़ें: Transformer कैसे काम करता है?

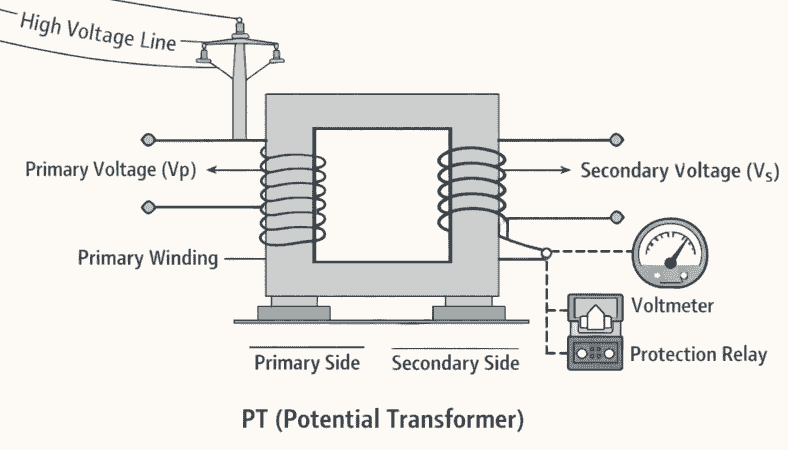

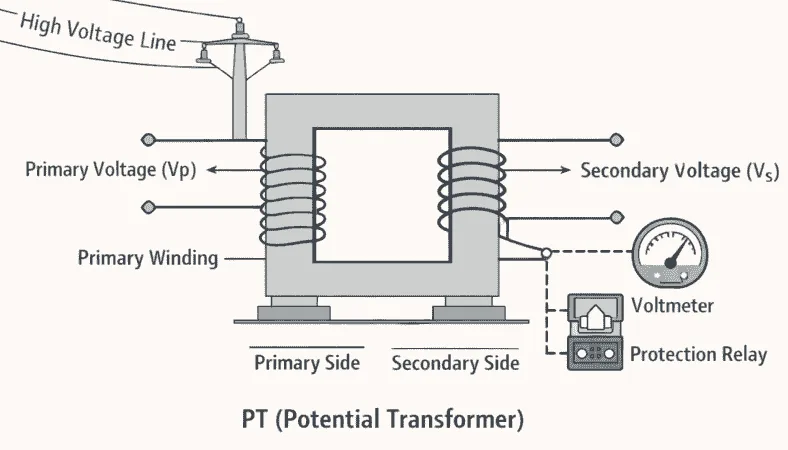

Potential Transformer क्या होता है? (What is PT in Electrical)

Potential Transformer (PT) एक प्रकार का Instrument Transformer होता है जिसका उपयोग पावर सिस्टम में मौजूद High Voltage को कम और सुरक्षित वोल्टेज में बदलने के लिए किया जाता है, ताकि उसे मापन उपकरणों द्वारा आसानी और सुरक्षित रूप से मापा जा सके। हाई वोल्टेज को सीधे मीटर या रिले से मापना सुरक्षित नहीं होता, इसलिए इस काम के लिए Potential Transformer का उपयोग किया जाता है।

Potential Transformer की Definition: Potential Transformer एक Instrument Transformer है जो High Voltage को proportional Low Voltage में बदलकर Measuring Instruments के लिए सुरक्षित बनाता है।

सरल शब्दों में कहें तो Potential Transformer एक Step-Down Transformer होता है जो पावर लाइन के उच्च वोल्टेज को एक निश्चित अनुपात (Ratio) में कम वोल्टेज में बदलकर मीटर, वोल्टमीटर, रिले और अन्य सुरक्षा उपकरणों तक पहुंचाता है। इससे मापन प्रक्रिया सुरक्षित और सटीक बनी रहती है।

पावर सिस्टम में PT को लाइन के साथ Parallel (समानांतर) जोड़ा जाता है। इसका आउटपुट वोल्टेज आमतौर पर एक मानक स्तर पर होता है, जैसे लगभग 110 V या 63.5 V, ताकि मापन उपकरण आसानी से काम कर सकें।

Potential Transformer वोल्टेज को कम जरूर करता है, लेकिन उसका Voltage Ratio और Phase Relationship लगभग समान बनाए रखता है, जिससे वोल्टेज की माप सटीक (Accurate) रहती है।

संक्षेप में, Potential Transformer का मुख्य कार्य हाई वोल्टेज को सुरक्षित लो वोल्टेज में बदलना है, ताकि उसे वोल्टमीटर और अन्य मीटरिंग तथा सुरक्षा उपकरणों द्वारा आसानी से मापा जा सके। इसी कारण इसे Voltage Transformer (VT) भी कहा जाता है।

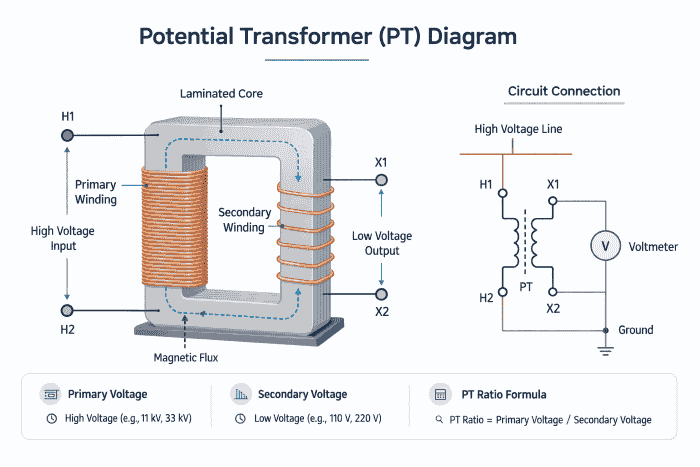

पोटेंशियल ट्रांसफार्मर का डायग्राम (PT) Potential Transformer Diagram

यह चित्र Potential Transformer (PT) का एक सरल diagram दिखाता है। इसमें बाईं तरफ Primary Winding हाई वोल्टेज लाइन से जुड़ी हुई है, जहाँ से ट्रांसफार्मर को इनपुट वोल्टेज मिलता है। ट्रांसफार्मर के अंदर यह वोल्टेज magnetic induction की सहायता से Secondary Winding में ट्रांसफर होता है और कम वोल्टेज में बदल जाता है।

दाईं तरफ दिखाई गई Secondary Side से कम वोल्टेज आउटपुट वोल्टमीटर और प्रोटेक्शन रिले जैसे measuring devices तक जाता है, जिससे वोल्टेज को सुरक्षित और सटीक तरीके से मापा जा सकता है।

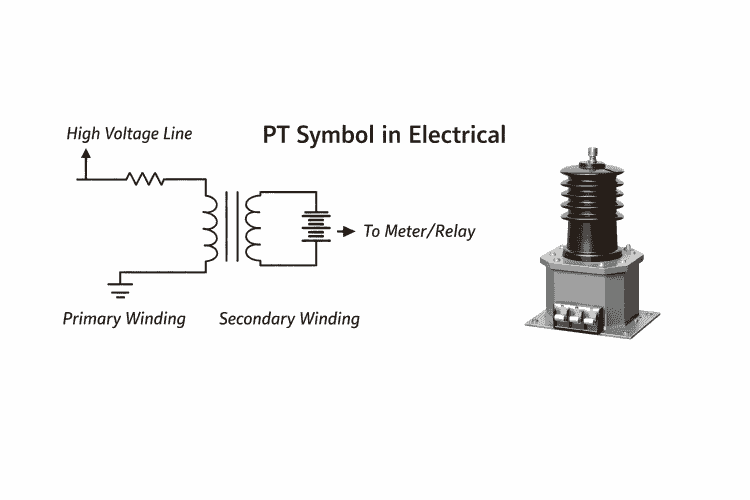

Potential Transformer Symbol क्या है? | PT Symbol in Electrical Diagram

Electrical diagrams और power system drawings में Potential Transformer (PT) को एक विशेष symbol के माध्यम से दर्शाया जाता है। यह symbol इंजीनियरों और तकनीशियनों को यह समझने में मदद करता है कि सर्किट में PT कहाँ लगा है और वह किस प्रकार से वोल्टेज को मापन उपकरणों तक भेज रहा है।

आमतौर पर PT symbol एक छोटे ट्रांसफार्मर के चिन्ह की तरह होता है, जिसमें Primary Winding हाई वोल्टेज लाइन से जुड़ी होती है और Secondary Winding मीटरिंग या प्रोटेक्शन उपकरणों से कनेक्ट होती है। इस प्रकार का प्रतीक यह दर्शाता है कि ट्रांसफार्मर का उपयोग वोल्टेज को कम करके मापन के लिए किया जा रहा है।

एक सामान्य PT symbol में निम्न भाग दिखाई देते हैं:

• Transformer Symbol – जो ट्रांसफार्मर की उपस्थिति को दर्शाता है।
• Primary Connection – जो हाई वोल्टेज लाइन से जुड़ा होता है।
• Secondary Output – जो वोल्टमीटर, मीटरिंग डिवाइस या प्रोटेक्शन रिले से जुड़ा होता है।

Electrical schematics और substation diagrams में इस symbol का उपयोग बहुत महत्वपूर्ण होता है, क्योंकि इससे सर्किट की संरचना और उपकरणों के कनेक्शन को आसानी से समझा जा सकता है।

और पढ़ें: CT Full Form in Electrical | CT क्या है और इसके उपयोग

Potential Transformer का Construction (संरचना)

Potential Transformer (PT) का निर्माण सामान्य ट्रांसफॉर्मर के समान होता है, लेकिन इसकी डिजाइन विशेष रूप से accurate voltage measurement के लिए की जाती है। इसका मुख्य उद्देश्य हाई वोल्टेज को एक निश्चित अनुपात में कम करके मापन उपकरणों के लिए सुरक्षित बनाना होता है। इसी कारण इसकी वाइंडिंग, इंसुलेशन और अन्य भागों को बहुत सावधानी से डिज़ाइन किया जाता है।

पोटेंशियल ट्रांसफार्मर की संरचना मुख्य रूप से निम्नलिखित भागों से मिलकर बनी होती है:

1. Core (कोर)

Core पोटेंशियल ट्रांसफार्मर का महत्वपूर्ण भाग होता है। यह सामान्यतः laminated silicon steel से बनाया जाता है ताकि ऊर्जा हानि (Loss) कम हो और चुंबकीय फ्लक्स के लिए एक अच्छा मार्ग मिल सके। इसी कोर के माध्यम से ट्रांसफॉर्मर में वोल्टेज ट्रांसफॉर्मेशन की प्रक्रिया होती है।

2. Primary Winding (प्राइमरी वाइंडिंग)

Primary Winding सीधे High Voltage Line से जुड़ी होती है। इसमें सामान्यतः टर्न्स (Turns) की संख्या अधिक होती है क्योंकि इसे उच्च वोल्टेज को संभालने के लिए डिजाइन किया जाता है। यह वाइंडिंग प्रायः तांबे या एल्यूमीनियम के तार से बनाई जाती है और इसमें मजबूत इंसुलेशन लगाया जाता है ताकि हाई वोल्टेज से सुरक्षा बनी रहे।

3. Secondary Winding (सेकेंडरी वाइंडिंग)

Secondary Winding वह भाग है जो कम और सुरक्षित वोल्टेज को मापन उपकरणों तक पहुंचाती है। इसमें प्राइमरी वाइंडिंग की तुलना में टर्न्स की संख्या कम होती है। यही वाइंडिंग वोल्टमीटर, मीटरिंग डिवाइस और रिले को आउटपुट वोल्टेज प्रदान करती है, जिससे वोल्टेज को सटीक रूप से मापा जा सके।

4. Insulation (इंसुलेशन)

PT में इंसुलेशन का बहुत महत्वपूर्ण स्थान होता है क्योंकि इसमें हाई वोल्टेज कार्य करता है। वाइंडिंग और कोर को सुरक्षित रखने के लिए कागज, रेजिन या ट्रांसफॉर्मर ऑयल जैसे इंसुलेटिंग मटेरियल का उपयोग किया जाता है। यह शॉर्ट सर्किट, लीकेज करंट और फ्लैशओवर जैसी समस्याओं से सुरक्षा प्रदान करता है।

5. Tank (टैंक)

उच्च क्षमता वाले Potential Transformer में कोर और वाइंडिंग को एक मेटल टैंक के अंदर रखा जाता है। कई मामलों में यह टैंक ट्रांसफॉर्मर ऑयल से भरा होता है, जो इंसुलेशन और कूलिंग दोनों का कार्य करता है तथा ट्रांसफार्मर के आंतरिक भागों को बाहरी वातावरण से सुरक्षित रखता है।

6. Terminals (टर्मिनल)

PT में Primary और Secondary कनेक्शन के लिए टर्मिनल दिए होते हैं। प्राइमरी टर्मिनल हाई वोल्टेज लाइन से जुड़े होते हैं जबकि सेकेंडरी टर्मिनल मापन उपकरणों जैसे वोल्टमीटर और रिले से कनेक्ट किए जाते हैं।

और पढ़ें: ट्रांसफॉर्मर बुशिंग क्या है? (What is a transformer bushing?)

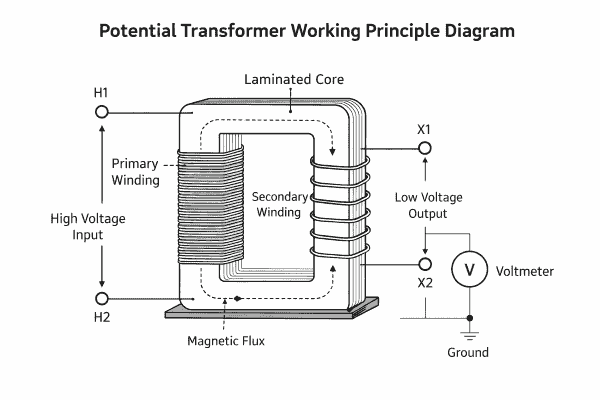

PT कैसे काम करता है? | Potential Transformer Working Principle

Potential Transformer (PT) का कार्य सिद्धांत Electromagnetic Induction यानी Mutual Induction के सिद्धांत पर आधारित होता है। इसका मुख्य उद्देश्य पावर सिस्टम में मौजूद High Voltage को कम और सुरक्षित वोल्टेज में परिवर्तित करना होता है, ताकि उसे मीटरिंग और सुरक्षा उपकरणों द्वारा आसानी से मापा जा सके।

जब Potential Transformer की Primary Winding को किसी हाई वोल्टेज एसी सप्लाई (जैसे 11 kV, 33 kV या उससे अधिक) से जोड़ा जाता है, तो उसमें से Alternating Current (AC) प्रवाहित होने लगती है। इस धारा के कारण ट्रांसफार्मर के Magnetic Core में एक Alternating Magnetic Flux उत्पन्न होता है।

यह चुंबकीय फ्लक्स कोर के माध्यम से Secondary Winding तक पहुँचता है और उसे काटता है। परिणामस्वरूप Faraday’s Law of Electromagnetic Induction के अनुसार सेकेंडरी वाइंडिंग में EMF (Electromotive Force) उत्पन्न होता है। चूँकि सेकेंडरी वाइंडिंग में प्राइमरी की तुलना में टर्न्स की संख्या कम होती है, इसलिए इसमें उत्पन्न वोल्टेज भी कम होता है।

प्राइमरी और सेकेंडरी वाइंडिंग के Turns Ratio के आधार पर वोल्टेज का अनुपात निर्धारित होता है। उदाहरण के लिए, यदि किसी PT का अनुपात 33,000 V / 110 V (300:1) है, तो प्राइमरी साइड पर 33 kV वोल्टेज होने पर सेकेंडरी साइड पर लगभग 110 V प्राप्त होगा।

इस कम वोल्टेज को फिर Voltmeter, Relay या अन्य Metering Devices से सुरक्षित और सटीक रूप से मापा जा सकता है। इस प्रकार Potential Transformer हाई वोल्टेज को सीधे मापने की आवश्यकता को समाप्त करके सुरक्षित और सटीक वोल्टेज मापन सुनिश्चित करता है।

और पढ़ें: इलेक्ट्रिकल में LT और HT का पूरा नाम क्या है?

Potential Transformer Ratio क्या है? | PT Ratio Formula और उदाहरण

Potential Transformer (PT) Ratio वह अनुपात होता है जो Primary Voltage और Secondary Voltage के बीच संबंध को दर्शाता है। पावर सिस्टम में PT का मुख्य कार्य हाई वोल्टेज को एक निश्चित अनुपात में कम करके सुरक्षित वोल्टेज में बदलना होता है, ताकि मीटरिंग और प्रोटेक्शन उपकरण इसे आसानी से माप सकें।

दूसरे शब्दों में, PT Ratio यह बताता है कि प्राइमरी साइड का वोल्टेज सेकेंडरी साइड के वोल्टेज से कितनी गुना अधिक है। यह अनुपात ट्रांसफार्मर की डिजाइन और वाइंडिंग के टर्न्स पर निर्भर करता है।

PT Ratio Formula

PT Ratio = Primary Voltage / Secondary Voltage

या

PT Ratio = Vp / Vs

• जहाँ:
• Vp = Primary Voltage
• Vs = Secondary Voltage

Example: मान लीजिए किसी Potential Transformer के लिए:

• Primary Voltage = 11000 V
• Secondary Voltage = 110 V

अब PT Ratio की गणना:

PT Ratio = 11000 / 110 = 100

इसका अर्थ है कि प्राइमरी वोल्टेज, सेकेंडरी वोल्टेज से 100 गुना अधिक है। यानी ट्रांसफार्मर 11000 वोल्ट को कम करके 110 वोल्ट में बदल देता है, जिससे इसे मीटर या वोल्टमीटर द्वारा सुरक्षित रूप से मापा जा सकता है।

आमतौर पर अधिकांश Potential Transformers का सेकेंडरी वोल्टेज 110 V या 63.5 V के आसपास रखा जाता है, ताकि मापन उपकरणों के लिए एक standard और सुरक्षित आउटपुट उपलब्ध हो सके।

और पढ़ें: ट्रांसफॉर्मर में (OTI और WTI) क्या होता है?

Potential Transformer के प्रकार (Types of PT)

पावर सिस्टम में वोल्टेज मापन और सुरक्षा के लिए अलग-अलग परिस्थितियों में विभिन्न प्रकार के Potential Transformers (PT) का उपयोग किया जाता है। सामान्य रूप से इनके दो मुख्य प्रकार होते हैं, जिनका चयन वोल्टेज स्तर और सिस्टम की आवश्यकता के अनुसार किया जाता है।

1. Electromagnetic Potential Transformer

Electromagnetic Potential Transformer सबसे सामान्य प्रकार का PT होता है और इसकी संरचना लगभग एक सामान्य ट्रांसफार्मर जैसी होती है। इसमें एक magnetic core, primary winding और secondary winding होती हैं जो आपस में चुंबकीय रूप से जुड़ी होती हैं।

इस प्रकार के PT में प्राइमरी वाइंडिंग को हाई वोल्टेज लाइन से जोड़ा जाता है, जबकि सेकेंडरी वाइंडिंग मीटरिंग उपकरणों जैसे वोल्टमीटर और रिले से जुड़ी होती है। प्राइमरी में अधिक टर्न्स और सेकेंडरी में कम टर्न्स होने के कारण यह वोल्टेज को एक निश्चित अनुपात में कम कर देता है।

Electromagnetic PT का उपयोग सामान्यतः low और medium voltage systems में किया जाता है, क्योंकि इन वोल्टेज स्तरों पर यह सरल, विश्वसनीय और सटीक मापन प्रदान करता है।

2. Capacitive Potential Transformer (CVT)

Capacitive Potential Transformer, जिसे CVT (Capacitive Voltage Transformer) भी कहा जाता है, मुख्य रूप से high voltage और extra high voltage transmission lines में उपयोग किया जाता है। बहुत अधिक वोल्टेज स्तरों पर सामान्य electromagnetic PT का उपयोग आर्थिक रूप से कठिन हो सकता है, इसलिए वहाँ CVT अधिक उपयुक्त माना जाता है।

इस प्रकार के PT में वोल्टेज को कम करने के लिए पहले capacitors का एक capacitive divider उपयोग किया जाता है। इसके बाद एक auxiliary electromagnetic transformer लगाया जाता है जो वोल्टेज को और कम करके मीटरिंग और प्रोटेक्शन उपकरणों के लिए उपयुक्त स्तर पर लाता है।

Capacitive Potential Transformer विशेष रूप से 110 kV और उससे अधिक वोल्टेज वाले transmission systems में अधिक उपयोग किए जाते हैं, क्योंकि यह उच्च वोल्टेज पर भी विश्वसनीय और किफायती समाधान प्रदान करते हैं।

और पढ़ें: ट्रांसफार्मर के टैप चेंजर (Tap Changer) OLTC और NLTC क्या है?

PT के महत्वपूर्ण सूत्र (Important Formulas of Potential Transformer)

Potential Transformer (PT) में वोल्टेज मापन और विश्लेषण के लिए कुछ महत्वपूर्ण सूत्रों का उपयोग किया जाता है। इन सूत्रों की मदद से हम Primary Voltage, Secondary Voltage, Turns Ratio और Actual System Voltage की गणना आसानी से कर सकते हैं।

नीचे Potential Transformer से जुड़े मुख्य सूत्र और उनके उदाहरण दिए गए हैं।

1. PT Ratio Formula

PT Ratio प्राइमरी और सेकेंडरी वोल्टेज के बीच अनुपात को दर्शाता है।

PT Ratio = Primary Voltage / Secondary Voltage

या

PT Ratio = Vp / Vs

• जहाँ:
• Vp = Primary Voltage
• Vs = Secondary Voltage

• Example:
• Primary Voltage = 11000 V
• Secondary Voltage = 110 V
• PT Ratio = 11000 / 110 = 100

इसका मतलब है कि प्राइमरी वोल्टेज, सेकेंडरी वोल्टेज से 100 गुना अधिक है।

2. Voltage Transformation Formula

PT में प्राइमरी और सेकेंडरी वोल्टेज का संबंध वाइंडिंग के टर्न्स के अनुपात पर निर्भर करता है।

Vp / Vs = Np / Ns

• जहाँ:
• Vp = Primary Voltage
• Vs = Secondary Voltage
• Np = Primary Turns
• Ns = Secondary Turns

• Example:
• Primary Turns = 1000
• Secondary Turns = 10
• Voltage Ratio = 1000 / 10 = 100
• अगर Secondary Voltage = 110 V है
• Primary Voltage = 110 × 100 = 11000 V

3. Actual Line Voltage Formula

PT का उपयोग करके हम पावर सिस्टम का वास्तविक वोल्टेज भी निकाल सकते हैं।

Actual Line Voltage = Voltmeter Reading × PT Ratio

• Example:
• Voltmeter Reading = 110 V
• PT Ratio = 100
• Actual Voltage = 110 × 100 = 11000 V

इसका अर्थ है कि पावर लाइन में वास्तविक वोल्टेज 11 kV है।

4. Secondary Voltage Formula

यदि PT Ratio और Primary Voltage पता हो तो सेकेंडरी वोल्टेज निकाला जा सकता है।

Secondary Voltage = Primary Voltage / PT Ratio

• Example:
• Primary Voltage = 33000 V
• PT Ratio = 300
• Secondary Voltage = 33000 / 300 = 110 V

और पढ़ें: ट्रांसफार्मर में कंजर्वेटर टैंक

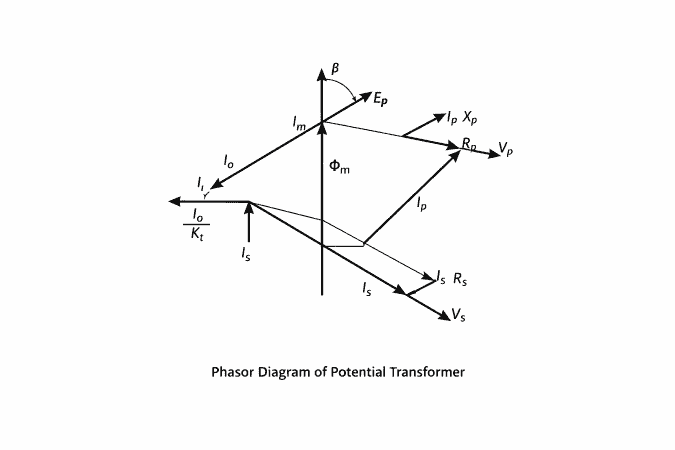

Potential Transformer (PT) का Phasor Diagram (सरल व्याख्या)

ऊपर दिए गए Phasor Diagram of Potential Transformer में PT के अंदर होने वाली वोल्टेज और करंट की आपसी फेज़ रिलेशनशिप को दर्शाया गया है। इस प्रकार का फेजर डायग्राम यह समझने में मदद करता है कि ट्रांसफार्मर में अलग-अलग वोल्टेज और करंट किस दिशा और किस फेज़ एंगल पर कार्य करते हैं।

इस डायग्राम में Main Flux (Φm) को reference माना जाता है। जब प्राइमरी वाइंडिंग पर Primary Voltage (Vp) लगाया जाता है, तो प्राइमरी वाइंडिंग में Primary Current (Ip) प्रवाहित होने लगती है। यह करंट कोर में एक Alternating Magnetic Flux उत्पन्न करता है, जिसे Φm द्वारा दिखाया गया है।

प्राइमरी वाइंडिंग के प्रतिरोध (Rp) और प्रतिघात (Xp) के कारण वोल्टेज में थोड़ी गिरावट होती है, जिसे डायग्राम में IpRp और IpXp के रूप में दिखाया गया है। इन वोल्टेज ड्रॉप्स को ध्यान में रखने के बाद प्राइमरी वाइंडिंग में Primary Induced EMF (Ep) उत्पन्न होता है।

यह उत्पन्न EMF आपसी चुंबकीय प्रेरण (Mutual Induction) के कारण सेकेंडरी वाइंडिंग में ट्रांसफर हो जाता है और वहाँ Secondary Induced EMF (Es) पैदा करता है। सेकेंडरी वाइंडिंग में भी प्रतिरोध (Rs) और प्रतिघात (Xs) होते हैं, जिनकी वजह से थोड़ा वोल्टेज ड्रॉप होता है और अंत में Secondary Terminal Voltage (Vs) प्राप्त होता है।

डायग्राम में Io को excitation current दिखाया गया है, जो दो भागों में विभाजित होता है:

• Im – Magnetic component (जो flux बनाने में मदद करता है)
• Iw – Core loss component (जो कोर में होने वाली हानियों को दर्शाता है)

इसके अलावा β (Beta) को phase angle error कहा जाता है, जो प्राइमरी और सेकेंडरी वोल्टेज के बीच छोटे से फेज़ अंतर को दर्शाता है।

यह फेजर डायग्राम यह दिखाता है कि Potential Transformer में वोल्टेज, करंट और फ्लक्स एक-दूसरे के साथ किस प्रकार फेज़ संबंध में काम करते हैं, जिससे वोल्टेज को सही और सटीक तरीके से मापा जा सके।

PT के Applications (Uses of Potential Transformer)

Potential Transformer (PT) का उपयोग पावर सिस्टम में मुख्य रूप से हाई वोल्टेज को सुरक्षित लो वोल्टेज में बदलकर मापन, नियंत्रण और सुरक्षा उपकरणों को सही वोल्टेज सिग्नल देने के लिए किया जाता है। नीचे Potential Transformer के प्रमुख उपयोग दिए गए हैं:

1. High Voltage Measurement

पावर सिस्टम की High Voltage Transmission Lines का वोल्टेज मापने के लिए PT का उपयोग किया जाता है। यह उच्च वोल्टेज को एक मानक लो वोल्टेज (जैसे 110 V या 63.5 V) में बदल देता है, जिससे वोल्टमीटर द्वारा वोल्टेज को सुरक्षित रूप से मापा जा सके।

2. Metering System

Potential Transformer का उपयोग Voltmeter, Wattmeter और Energy Meter जैसे मीटरिंग उपकरणों को सटीक वोल्टेज प्रदान करने के लिए किया जाता है। इससे बिजली की खपत का सही मापन और बिलिंग संभव हो पाती है।

3. Protection System

पावर सिस्टम की सुरक्षा के लिए Protective Relays को सही वोल्टेज सिग्नल की आवश्यकता होती है। PT इन रिले को कम वोल्टेज सिग्नल प्रदान करता है, जिससे Overvoltage, Undervoltage या अन्य Fault की स्थिति में रिले सर्किट ब्रेकर को सक्रिय कर सके।

4. Substation Monitoring

विद्युत उपकेंद्रों (Substations) में वोल्टेज की निरंतर निगरानी (Voltage Monitoring) के लिए Potential Transformer का उपयोग किया जाता है। इससे ऑपरेटर सिस्टम के वोल्टेज स्तर को आसानी से मॉनिटर कर सकते हैं।

5. Power System Analysis

Potential Transformer का उपयोग Power System Monitoring और Analysis में भी किया जाता है। इसके माध्यम से इंजीनियर पावर सिस्टम की Voltage Stability, Power Quality और System Performance का अध्ययन कर सकते हैं।

और पढ़ें: ट्रांसफार्मर में PRV और OSR रिले

PT और CT में क्या अंतर है? (Potential Transformer vs Current Transformer)

पावर सिस्टम में वोल्टेज और करंट को सुरक्षित तरीके से मापने के लिए Instrument Transformers का उपयोग किया जाता है। इनमें सबसे महत्वपूर्ण दो उपकरण होते हैं PT (Potential Transformer) और CT (Current Transformer)। अक्सर इलेक्ट्रिकल के छात्र या तकनीकी क्षेत्र में काम करने वाले लोग यह जानना चाहते हैं कि PT और CT में वास्तविक अंतर क्या होता है और ये दोनों अलग-अलग काम कैसे करते हैं।

सरल शब्दों में समझें तो PT का उपयोग वोल्टेज मापने के लिए किया जाता है, जबकि CT का उपयोग करंट मापने के लिए किया जाता है। दोनों ही उपकरण हाई वोल्टेज या हाई करंट को कम और सुरक्षित स्तर में बदलकर मीटर और सुरक्षा उपकरणों तक पहुंचाते हैं। नीचे दी गई तालिका में PT और CT के बीच मुख्य अंतर को आसान भाषा में समझाया गया है।

Potential Transformer के फायदे और नुकसान (Advantages and Disadvantages of PT)

पावर सिस्टम में Potential Transformer (PT) एक महत्वपूर्ण उपकरण माना जाता है। यह बिजली प्रणाली में वोल्टेज मापन, मीटरिंग और प्रोटेक्शन से जुड़े विभिन्न कार्यों में महत्वपूर्ण भूमिका निभाता है। हालांकि PT के कई महत्वपूर्ण फायदे हैं, लेकिन इसके साथ कुछ सीमाएँ भी जुड़ी होती हैं।

PT के Advantages (फायदे)

• High Voltage Measurement आसान: Potential Transformer की मदद से बहुत अधिक वोल्टेज को सीधे मापने की आवश्यकता नहीं होती। यह हाई वोल्टेज को कम वोल्टेज में बदल देता है, जिससे वोल्टेज को सुरक्षित तरीके से मापा जा सकता है।

• Measuring Instruments की सुरक्षा: मीटर, वोल्टमीटर और अन्य संवेदनशील उपकरणों को सीधे हाई वोल्टेज से जोड़ना खतरनाक हो सकता है। PT इन उपकरणों को कम वोल्टेज प्रदान करता है, जिससे उनकी सुरक्षा बनी रहती है।

• Accurate Voltage Measurement: PT को विशेष रूप से सटीक मापन के लिए डिजाइन किया जाता है, इसलिए यह वोल्टेज मापन में काफी अच्छी accuracy प्रदान करता है। यही कारण है कि इसे मीटरिंग और प्रोटेक्शन सिस्टम में व्यापक रूप से उपयोग किया जाता है।

• Power System Protection में सहायक: Potential Transformer प्रोटेक्शन रिले को सही वोल्टेज सिग्नल प्रदान करता है। किसी भी fault या असामान्य स्थिति में यह रिले को सक्रिय करने में मदद करता है, जिससे पावर सिस्टम सुरक्षित रहता है।

• Electrical Isolation प्रदान करता है: PT हाई वोल्टेज सर्किट और मीटरिंग उपकरणों के बीच electrical isolation प्रदान करता है। इससे मापन उपकरण और ऑपरेटर दोनों सुरक्षित रहते हैं।

PT के Disadvantages (नुकसान)

• Cost अधिक होती है: Potential Transformer की डिजाइन और इंसुलेशन उच्च गुणवत्ता का होता है, इसलिए इसकी कीमत सामान्य ट्रांसफार्मर की तुलना में अधिक हो सकती है।

• Installation थोड़ा जटिल होता है: PT को सही तरीके से स्थापित और कनेक्ट करने के लिए तकनीकी ज्ञान और विशेषज्ञता की आवश्यकता होती है, खासकर हाई वोल्टेज सिस्टम में।

• Maintenance की आवश्यकता: Potential Transformer के सही और सुरक्षित संचालन के लिए समय-समय पर inspection और maintenance करना आवश्यक होता है, जिससे इसकी कार्यक्षमता बनी रहे।

और पढ़ें: बुचहोल्ज़ रिले

PT Selection के Important Factors क्या हैं? (Potential Transformer Selection Criteria)

पावर सिस्टम में Potential Transformer (PT) का सही चयन करना बहुत महत्वपूर्ण होता है, क्योंकि यह सीधे वोल्टेज मापन की सटीकता और सुरक्षा प्रणाली की विश्वसनीयता को प्रभावित करता है। इसलिए electrical engineers PT को चुनते समय कुछ महत्वपूर्ण तकनीकी parameters पर विशेष ध्यान देते हैं। इन parameters के आधार पर ही यह तय किया जाता है कि किसी विशेष power system के लिए कौन-सा PT उपयुक्त रहेगा।

1. Voltage Rating

PT का Voltage Rating सबसे महत्वपूर्ण factor होता है। इसका primary voltage उस power system के वोल्टेज के अनुसार होना चाहिए जहाँ PT लगाया जा रहा है। सही voltage rating होने से PT सुरक्षित रूप से high voltage को low voltage में बदल पाता है।

2. Accuracy Class

Accuracy Class यह निर्धारित करता है कि PT वोल्टेज को कितनी सटीकता (accuracy) से मापेगा। मीटरिंग और प्रोटेक्शन सिस्टम में अलग-अलग accuracy class के PT उपयोग किए जाते हैं, ताकि measurement में कम से कम error हो।

3. Burden (VA Rating)

PT से जुड़े सभी measuring instruments और relays एक निश्चित burden उत्पन्न करते हैं। इसलिए PT का VA rating इतना होना चाहिए कि वह जुड़े हुए उपकरणों को पर्याप्त और स्थिर वोल्टेज प्रदान कर सके।

4. Insulation Level

High voltage systems में insulation level बहुत महत्वपूर्ण होता है। PT का insulation इतना मजबूत होना चाहिए कि वह उच्च वोल्टेज और अचानक आने वाले voltage surges को सुरक्षित रूप से सहन कर सके।

5. Frequency Rating

PT को हमेशा उस power system की frequency के अनुसार चुना जाता है जिसमें वह लगाया जाएगा। सामान्यतः power systems में 50 Hz या 60 Hz frequency होती है, इसलिए PT का frequency rating भी उसी के अनुरूप होना चाहिए।

इन सभी factors को ध्यान में रखकर ही Potential Transformer का चयन किया जाता है, ताकि पावर सिस्टम में वोल्टेज मापन, सुरक्षा और मॉनिटरिंग सही और विश्वसनीय तरीके से हो सके।

PT Safety Precautions क्या हैं? (Potential Transformer Safety Precautions)

पावर सिस्टम में Potential Transformer (PT) का उपयोग हाई वोल्टेज को कम और सुरक्षित स्तर में बदलने के लिए किया जाता है। चूँकि यह उपकरण सीधे हाई वोल्टेज लाइन से जुड़ा होता है, इसलिए इसके उपयोग के समय कुछ महत्वपूर्ण safety precautions का पालन करना बहुत जरूरी होता है। सही सावधानियाँ अपनाने से PT और उससे जुड़े measuring instruments दोनों सुरक्षित रहते हैं और सिस्टम की विश्वसनीयता भी बनी रहती है।

1. Secondary Winding को Short Circuit न करें

Potential Transformer की secondary winding को कभी भी शॉर्ट सर्किट नहीं करना चाहिए। ऐसा करने से ट्रांसफार्मर और उससे जुड़े उपकरणों को नुकसान पहुँच सकता है। इसलिए सेकेंडरी सर्किट को हमेशा सही तरीके से कनेक्ट किया जाना चाहिए।

2. Proper Grounding जरूरी है

PT की secondary side को सही तरीके से grounding करना आवश्यक होता है। इससे अनावश्यक वोल्टेज या fault की स्थिति में उपकरणों और ऑपरेटर की सुरक्षा सुनिश्चित होती है।

3. Fuse Protection का उपयोग

Potential Transformer के साथ fuse protection लगाना एक महत्वपूर्ण सुरक्षा उपाय है। यदि सर्किट में कोई fault या abnormal condition उत्पन्न होती है, तो fuse सर्किट को तुरंत अलग कर देता है और उपकरणों को नुकसान से बचाता है।

4. Overloading से बचाव

PT को उसकी rated capacity के अनुसार ही उपयोग करना चाहिए। अधिक लोड (overloading) होने पर ट्रांसफार्मर के अंदर अधिक गर्मी उत्पन्न हो सकती है, जिससे उसकी कार्यक्षमता प्रभावित हो सकती है या नुकसान भी हो सकता है।

और पढ़ें: Air Circuit Breaker

अक्सर पूछे जाने वाले सवाल (FAQ)

निष्कर्ष (Conclusion)

अंत में कहा जा सकता है कि PT (Potential Transformer) पावर सिस्टम का एक महत्वपूर्ण उपकरण है, जिसका उपयोग High Voltage को सुरक्षित Low Voltage में बदलकर मापन करने के लिए किया जाता है। इससे वोल्टेज को सीधे मापने की आवश्यकता नहीं पड़ती और measuring instruments सुरक्षित रहते हैं।

Potential Transformer वोल्टेज मापन को सटीक और विश्वसनीय बनाता है तथा protection relays को आवश्यक वोल्टेज सिग्नल प्रदान करके सिस्टम की सुरक्षा में भी मदद करता है। इसी कारण substations, transmission systems और अन्य high voltage networks में PT का उपयोग बहुत महत्वपूर्ण माना जाता है।
