Plate Earthing (प्लेट अर्थिंग) क्या है और कैसे की जाती है? Diagram सहित जानकारी

Electrical system में safety सिर्फ एक जरूरत नहीं, बल्कि सबसे बड़ी priority होती है। किसी भी circuit में जब fault या leakage current पैदा होता है, तो अगर उसे सही तरीके से safely discharge न किया जाए, तो यह बड़े नुकसान या हादसे का कारण बन सकता है। इसी खतरे से बचाने के लिए एक जरूरी process इस्तेमाल किया जाता है — Earthing (अर्थिंग)।

Earthing के कई प्रकार होते हैं, लेकिन उनमें से एक सबसे ज्यादा भरोसेमंद और widely used method है: Plate Earthing (प्लेट अर्थिंग) इस article में हम Plate Earthing को आसान तरीके से समझेंगे — Plate Earthing क्या है और कैसे की जाती है, Plate Earthing diagram कैसे समझें, इसके advantages क्या हैं, Plate Earthing की resistance value कितनी होनी चाहिए, और यह बाकी methods से कैसे अलग है।

अर्थिंग क्या होती है? (What Is Earthing)

Electrical system में कई बार ऐसी स्थिति बन जाती है जब करंट अपने तय रास्ते से हटकर बाहरी हिस्सों में आने लगता है—खासकर तब, जब किसी उपकरण की insulation कमजोर हो जाए या internal fault आ जाए। ऐसी स्थिति बेहद खतरनाक हो सकती है, क्योंकि यह सीधे user की safety को प्रभावित करती है।

इसी समस्या का सुरक्षित समाधान है Earthing (अर्थिंग)। अर्थिंग एक ऐसी तकनीक है, जिसमें इलेक्ट्रिकल उपकरणों के बाहरी धातु भागों और सिस्टम को एक कम प्रतिरोध (low resistance) वाले कंडक्टर की मदद से सीधे जमीन से जोड़ दिया जाता है।

जब भी सिस्टम में unwanted या fault current उत्पन्न होता है, तो वह किसी व्यक्ति तक पहुँचने के बजाय इस निर्धारित रास्ते से तुरंत पृथ्वी में discharge हो जाता है। इससे न केवल electric shock का खतरा कम होता है, बल्कि wiring system और उपकरणों को भी नुकसान से बचाया जा सकता है।

Plate Earthing (प्लेट अर्थिंग) क्या है? – Plate Earthing in Hindi

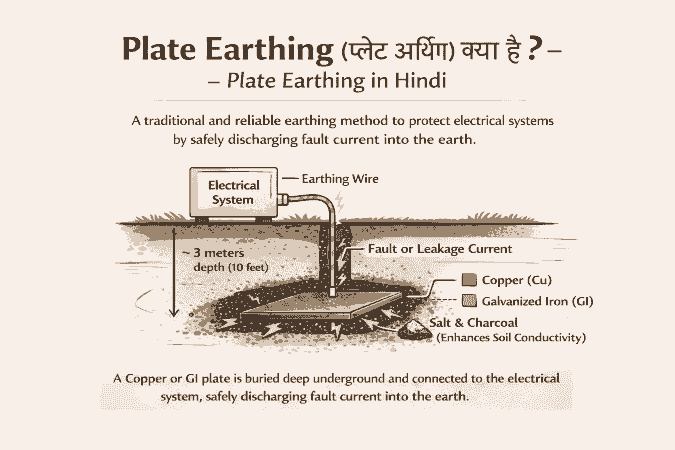

Plate Earthing एक पारंपरिक लेकिन बेहद भरोसेमंद earthing method है, जिसका उपयोग electrical systems को सुरक्षित बनाने के लिए किया जाता है। इस विधि में एक धातु की प्लेट—आमतौर पर तांबा (Copper) या गैल्वेनाइज्ड आयरन (GI)—को जमीन के अंदर उचित गहराई में स्थापित किया जाता है और उसे electrical system से जोड़ा जाता है।

जब किसी कारण से सिस्टम में fault या leakage current उत्पन्न होता है, तो यह प्लेट उस करंट के लिए एक सुरक्षित मार्ग का काम करती है। करंट इस conductive plate के माध्यम से आसानी से पृथ्वी में फैल जाता है, जिससे व्यक्ति और उपकरण दोनों को नुकसान से बचाया जा सकता है।

Plate Earthing की खासियत इसकी स्थिरता और reliability है। यह विधि अलग-अलग प्रकार की मिट्टी और विभिन्न electrical loads के अनुसार प्रभावी रूप से काम कर सकती है, इसलिए इसे घरों से लेकर बड़े industrial installations तक व्यापक रूप से अपनाया जाता है।

Plate Earthing कैसे काम करती है?

Plate Earthing का working principle मूल रूप से इस बात पर आधारित है कि fault current को हमेशा सबसे कम प्रतिरोध (low resistance) वाला रास्ता दिया जाए, ताकि वह सुरक्षित रूप से जमीन में प्रवाहित हो सके।

जब किसी electrical system में fault, leakage current या insulation failure होता है, तो अतिरिक्त करंट अपने आप उस रास्ते की ओर बढ़ता है जहाँ resistance सबसे कम होता है। Plate Earthing इसी सिद्धांत पर काम करते हुए करंट को एक निर्धारित और सुरक्षित path प्रदान करती है, जो सीधे earthing plate तक जाता है।

जमीन के अंदर स्थापित यह धातु प्लेट (Copper या GI) करंट को अपने माध्यम से आसपास की मिट्टी (soil) में फैला देती है। चूंकि मिट्टी एक बड़ा conductive medium होती है, इसलिए वह इस करंट को धीरे-धीरे absorb करके उसे neutralize कर देती है।

इस पूरी प्रक्रिया का सबसे बड़ा फायदा यह है कि करंट किसी इंसान या उपकरण के संपर्क में आने के बजाय सीधे जमीन में discharge हो जाता है। परिणामस्वरूप,

• electric shock का खतरा काफी हद तक खत्म हो जाता है
• और electrical equipment भी damage होने से बच जाते हैं

कुल मिलाकर, Plate Earthing एक भरोसेमंद सुरक्षा तंत्र की तरह काम करती है, जो अनचाहे करंट को सुरक्षित रूप से जमीन में भेजकर electrical system को स्थिर और सुरक्षित बनाए रखती है।

और पढ़ें: अर्थिंग (Earthing) क्या है?

Plate Earthing Diagram | प्लेट अर्थिंग सिस्टम की संरचना

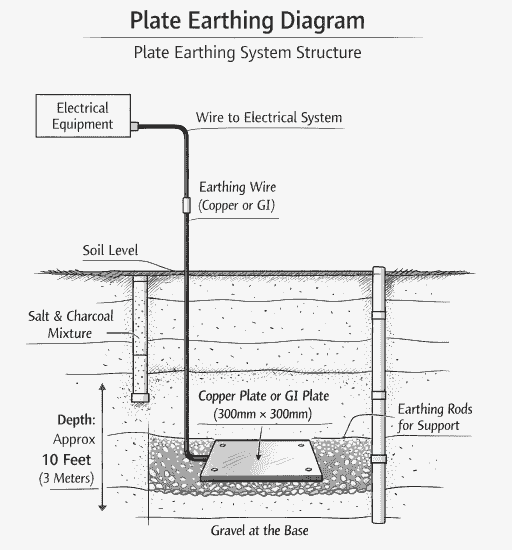

यह Plate Earthing Diagram System की पूरी working को simple तरीके से समझाता है।

इस Plate Earthing Diagram में ऊपर की तरफ electrical equipment दिखाया गया है, जिससे एक earthing wire नीचे जमीन के अंदर जाती है। यही wire fault या leakage current को safely earth तक पहुंचाने का काम करती है।

जमीन के अंदर लगभग 3 meter (10 feet) की depth पर एक copper या GI plate लगाई जाती है। यही plate earthing system का main part होती है, जो current को चारों तरफ मिट्टी में फैला देती है। Plate के आसपास salt और charcoal डाले जाते हैं, जिससे मिट्टी की conductivity बढ़ती है और resistance कम होता है।

इस Plate Earthing Diagram में side में एक pipe भी दिखाया गया है, जिसका उपयोग पानी डालने (moisture maintain करने) के लिए किया जाता है, ताकि earthing हमेशा effective रहे। नीचे की तरफ gravel (कंकड़) की layer दी जाती है, जो drainage और stability में मदद करती है।

जब भी system में fault आता है, तो current wire के जरिए plate तक जाता है और वहां से safely जमीन में फैल जाता है, जिससे shock और equipment damage से बचाव होता है।

और पढ़ें: Pipe Earthing (पाइप अर्थिंग) क्या है और कैसे करते हैं?

Plate Earthing में उपयोग होने वाली सामग्री | Complete Material List for Plate Earthing in Hindi

Plate Earthing को सही और प्रभावी तरीके से तैयार करने के लिए कुछ आवश्यक सामग्रियों का उपयोग किया जाता है। हर एक component का अपना खास काम होता है, जो पूरे earthing system को reliable और long-lasting बनाता है।

1. Metal Plate (अर्थ प्लेट)

यह पूरे system का मुख्य हिस्सा होता है, जिसे electrode के रूप में इस्तेमाल किया जाता है। आमतौर पर दो प्रकार की प्लेट उपयोग में लाई जाती हैं:

• Copper Plate: 600mm × 600mm × 3.15mm
• GI Plate (Galvanized Iron): 600mm × 600mm × 6mm

इन प्लेटों को जमीन में गहराई पर स्थापित किया जाता है, ताकि fault current आसानी से earth में discharge हो सके।

2. Charcoal (कोयला)

प्लेट के चारों ओर कोयले की परत डाली जाती है। इसका मुख्य उद्देश्य मिट्टी की conductivity को बढ़ाना है, जिससे करंट का प्रवाह बेहतर तरीके से हो सके।

3. Salt (नमक)

नमक का उपयोग नमी (moisture) बनाए रखने के लिए किया जाता है। यह मिट्टी की resistivity को कम करता है और earthing system की efficiency को बढ़ाता है।

4. Earthing Wire / Strip (अर्थिंग वायर या स्ट्रिप)

यह वायर या स्ट्रिप प्लेट को electrical system (जैसे distribution board या panel) से जोड़ती है। इसके माध्यम से fault current सीधे plate तक पहुँचता है।

5. GI Pipe (पानी डालने की पाइप)

यह पाइप plate तक नमी बनाए रखने के लिए उपयोग की जाती है। समय-समय पर इसमें पानी डाला जाता है, जिससे आसपास की मिट्टी सूखी न रहे और conductivity बनी रहे।

6. Nuts & Bolts (नट-बोल्ट)

इनका उपयोग earthing wire या strip को प्लेट से मजबूती से जोड़ने के लिए किया जाता है, ताकि connection ढीला न हो।

7. Cast Iron Cover / Chamber (कवर या चेंबर)

अर्थिंग पिट के ऊपर लगाया जाता है, जिससे सिस्टम सुरक्षित रहे और maintenance के लिए आसानी से access मिल सके।

और पढ़ें: वोल्टमीटर क्या है और कैसे काम करता है?

Plate Earthing कैसे करते हैं? – Plate Earthing Installation Step by Step

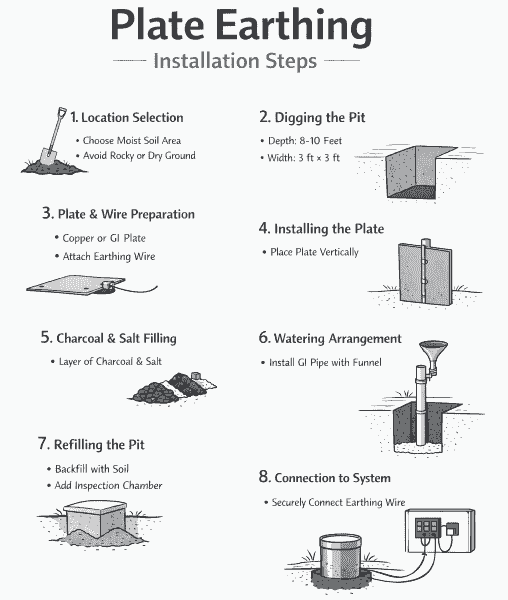

Plate Earthing को सही तरीके से स्थापित करना बेहद जरूरी होता है, क्योंकि इसकी efficiency सीधे installation की गुणवत्ता पर निर्भर करती है। अगर हर step सही ढंग से follow किया जाए, तो कम resistance और बेहतर safety आसानी से प्राप्त की जा सकती है। नीचे पूरी प्रक्रिया को आसान और स्पष्ट भाषा में समझाया गया है।

Step 1: जगह का चयन (Location Selection)

सबसे पहले ऐसी जगह चुनें जहाँ मिट्टी में प्राकृतिक नमी मौजूद हो। बहुत ज्यादा सूखी या पत्थरीली जमीन से बचना चाहिए, क्योंकि इससे earthing resistance बढ़ सकता है। यदि आसपास पानी की उपलब्धता हो, तो यह और भी बेहतर रहता है।

Step 2: गड्ढा खोदना (Digging the Pit)

चुनी गई जगह पर लगभग 2.5 से 3 मीटर (8–10 फीट) गहरा गड्ढा खोदा जाता है। इसकी चौड़ाई सामान्यतः 1 मीटर × 1 मीटर रखी जाती है, ताकि installation में आसानी रहे।

Step 3: प्लेट और वायर की तैयारी (Plate & Connection Preparation)

अब Copper या GI प्लेट (लगभग 600mm × 600mm) लें और उसके साथ एक earthing wire या strip को नट-बोल्ट की मदद से मजबूती से जोड़ दें। यह connection मजबूत और corrosion-free होना चाहिए।

Step 4: प्लेट की स्थापना (Installing the Plate)

तैयार की गई प्लेट को गड्ढे के अंदर vertical (सीधी स्थिति) में सावधानीपूर्वक स्थापित किया जाता है, ताकि इसका अधिकतम surface area मिट्टी के संपर्क में रहे।

Step 5: चारकोल और नमक की परत (Charcoal & Salt Filling)

प्लेट के चारों ओर कोयला (charcoal) और नमक (salt) की परतें एक के बाद एक डाली जाती हैं। यह परतें मिट्टी की conductivity बढ़ाती हैं और नमी बनाए रखने में मदद करती हैं, जिससे earthing का प्रदर्शन बेहतर होता है।

Step 6: पानी की व्यवस्था (Watering Arrangement)

प्लेट के पास एक लगभग 19mm व्यास का GI पाइप लगाया जाता है, जिसके ऊपर funnel (कीप) लगाया जा सकता है। इसका उपयोग समय-समय पर पानी डालने के लिए किया जाता है, ताकि मिट्टी में नमी बनी रहे।

Step 7: गड्ढे को भरना (Refilling the Pit)

अब गड्ढे को सावधानीपूर्वक मिट्टी से भर दिया जाता है। ऊपर की तरफ एक छोटा inspection chamber बनाया जाता है, जिससे भविष्य में जांच और maintenance करना आसान हो जाता है।

Step 8: सिस्टम से कनेक्शन (Connection to Electrical System)

अंत में earthing wire को electrical panel या संबंधित उपकरण से जोड़ा जाता है। यह सुनिश्चित करना जरूरी है कि सभी connections मजबूत, सुरक्षित और जंग (corrosion) से मुक्त हों।

और पढ़ें: Potential Transformer क्या है?

Plate Earthing करते समय जरूरी सावधानियाँ (Important Precautions in Plate Earthing)

Plate Earthing की effectiveness सिर्फ material या design पर ही नहीं, बल्कि सही installation practices पर भी निर्भर करती है। कुछ छोटी-छोटी सावधानियाँ पूरे system की performance और safety को लंबे समय तक बनाए रखती हैं।

• गड्ढे की गहराई का सही चयन: गड्ढे की गहराई हमेशा मिट्टी की नमी (moisture) को ध्यान में रखकर तय करनी चाहिए। जहाँ नमी अच्छी हो, वहाँ earthing अधिक प्रभावी रहती है।

• प्लेट का मानक आकार (Standard Size): Copper या GI प्लेट का आकार निर्धारित मानकों के अनुसार ही होना चाहिए। सही size की प्लेट ही करंट को प्रभावी तरीके से discharge कर पाती है।

• समान धातु का उपयोग (Same Material Connection): Earthing plate, earthing lead (wire/strip) और नट-बोल्ट एक ही धातु के होने चाहिए। अलग-अलग धातुओं के उपयोग से corrosion बढ़ सकता है और connection कमजोर हो सकता है।

• मजबूत और टाइट कनेक्शन: सभी joints और connections पूरी तरह से tight होने चाहिए। ढीले connection resistance बढ़ा सकते हैं, जिससे earthing की efficiency कम हो जाती है।

इन सावधानियों का पालन करने से Plate Earthing system लंबे समय तक reliable और सुरक्षित बना रहता है।

और पढ़ें: घर और इंडस्ट्रियल वायरिंग के सभी प्रकार

अर्थिंग में तांबे की प्लेट का उपयोग क्यों किया जाता है? (Why Copper Plate Is Used In Earthing)

Earthing system में copper plate (तांबे की प्लेट) का उपयोग मुख्य रूप से उसकी उच्च विद्युत चालकता के कारण किया जाता है। Copper एक बहुत अच्छा conductor होता है, जिसकी मदद से fault current या leakage current बिना किसी रुकावट के आसानी से जमीन में प्रवाहित हो जाता है। इससे electrical system की safety काफी बढ़ जाती है और दुर्घटनाओं का खतरा कम हो जाता है।

Copper की एक और महत्वपूर्ण विशेषता यह है कि इसमें corrosion (जंग) बहुत कम होता है। जमीन के अंदर नमी और विभिन्न रासायनिक तत्व मौजूद होते हैं, लेकिन copper इनसे जल्दी प्रभावित नहीं होता। इसी कारण copper plate लंबे समय तक खराब नहीं होती और earthing system की reliability बनी रहती है।

इसके अलावा, copper का resistance बहुत कम होता है, जिससे earthing system अधिक efficient बनता है। कम resistance होने का मतलब है कि fault current को जमीन में जाने के लिए आसान रास्ता मिलता है, जिससे उपकरणों की सुरक्षा और बेहतर हो जाती है।

Copper plate की लंबी आयु (long life) भी एक बड़ा कारण है। एक बार install करने के बाद यह कई वर्षों तक बिना ज्यादा maintenance के सही तरीके से काम करती रहती है। यही वजह है कि high-quality earthing systems में copper plate को प्राथमिकता दी जाती है।

और पढ़ें: RCCB कैसे काम करता है?

Plate Earthing कहाँ इस्तेमाल होती है? (Where Plate Earthing Is Used?)

Plate Earthing का उपयोग उन स्थानों पर किया जाता है जहाँ कम resistance, उच्च विश्वसनीयता (reliability) और बेहतर safety की आवश्यकता होती है। यह method खासतौर पर ऐसे environments के लिए उपयुक्त माना जाता है जहाँ electrical load अधिक हो या fault current का स्तर ज्यादा हो सकता है।

• घरों (Residential Buildings): घरों में Plate Earthing का उपयोग electrical appliances की सुरक्षा के लिए किया जाता है। यह leakage current को सुरक्षित रूप से जमीन में भेजकर electric shock के खतरे को कम करती है और wiring system को भी सुरक्षित रखती है।

• उद्योग और फैक्ट्रियां (Industries & Factories): जहाँ heavy machines और high-power equipment चलते हैं, वहाँ एक मजबूत earthing system अनिवार्य होता है। Plate Earthing ऐसी जगहों पर reliable performance देती है और equipment को fault से बचाती है।

• Substations और Power Plants: High voltage systems जैसे substations और power plants में fault current का स्तर काफी अधिक हो सकता है। ऐसे में Plate Earthing का उपयोग इस करंट को तुरंत और सुरक्षित तरीके से जमीन में discharge करने के लिए किया जाता है।

• बड़े Commercial Buildings और Hospitals: Commercial complexes, malls और hospitals जैसी जगहों पर safety सबसे महत्वपूर्ण होती है। Plate Earthing यहाँ continuous और stable protection प्रदान करती है, जिससे sensitive equipment भी सुरक्षित रहते हैं।

• कम conductivity वाली मिट्टी वाले क्षेत्र: जहाँ जमीन सूखी, रेतीली या कम conductive होती है, वहाँ Plate Earthing को प्राथमिकता दी जाती है क्योंकि यह अन्य तरीकों की तुलना में बेहतर और स्थिर परिणाम देती है।

और पढ़ें: MCB कैसे काम करता है?

Plate Earthing vs Pipe Earthing: क्या अंतर है और कौन सी बेहतर है?

Electrical systems में Plate Earthing और Pipe Earthing दो सबसे common और widely used methods हैं। दोनों का मुख्य उद्देश्य fault current को सुरक्षित रूप से जमीन में भेजना होता है, लेकिन इनके काम करने का तरीका, installation और performance एक-दूसरे से अलग होते हैं।

अक्सर यह सवाल उठता है कि इन दोनों में से कौन सा तरीका ज्यादा बेहतर, किफायती और लंबे समय तक reliable रहता है। सही चुनाव आपकी जरूरत, मिट्टी की स्थिति (soil condition) और उपयोग (application) पर निर्भर करता है।

नीचे दी गई तालिका में हम Plate Earthing और Pipe Earthing के बीच के मुख्य अंतर को आसान भाषा में समझेंगे, ताकि आप अपने लिए सही earthing method का चुनाव कर सकें।

और पढ़ें: फ्यूज क्या होता है?

Plate Earthing Pipe Earthing से बेहतर क्यों मानी जाती है?

Plate Earthing को कई परिस्थितियों में Pipe Earthing से बेहतर माना जाता है, खासकर तब जब reliable और long-term earthing की आवश्यकता हो। इसका मुख्य कारण इसकी बेहतर performance और stability है।

Plate earthing में जमीन के अंदर एक बड़ी धातु की प्लेट (copper या GI) लगाई जाती है, जिससे surface area ज्यादा मिलता है। अधिक surface area होने के कारण earth के साथ संपर्क बेहतर होता है, जिससे resistance कम रहता है और fault current आसानी से जमीन में चला जाता है। इसके मुकाबले pipe earthing में contact area अपेक्षाकृत कम होता है।

इसके अलावा, plate earthing dry या कम conductive soil में भी अच्छा काम करती है। जहां pipe earthing की efficiency कम हो सकती है, वहां plate earthing ज्यादा stable रहती है। यही कारण है कि इसे challenging soil conditions में प्राथमिकता दी जाती है।

Plate earthing की एक और खास बात इसकी consistency और reliability है। यह लंबे समय तक stable performance देती है और बड़े electrical systems जैसे industries, substations और high-load installations के लिए अधिक उपयुक्त होती है।

हालांकि, plate earthing की installation cost pipe earthing की तुलना में अधिक होती है और इसे install करना भी थोड़ा कठिन होता है। लेकिन जहां safety और performance सबसे ज्यादा महत्वपूर्ण हो, वहां plate earthing एक बेहतर विकल्प साबित होती है।

और पढ़ें: डायोड (Diode) क्या है?

Plate Earthing और Mat Earthing में अंतर

Plate Earthing और Mat Earthing दोनों ही electrical safety के लिए उपयोग की जाने वाली महत्वपूर्ण earthing methods हैं, लेकिन इनका उपयोग, संरचना और कार्यक्षमता एक-दूसरे से अलग होती है।

• Plate earthing में एक copper या GI plate को जमीन में गहराई पर दबाया जाता है। यह system छोटे और मध्यम electrical installations में इस्तेमाल होता है, जहाँ limited area में earthing की जरूरत होती है।

• Mat earthing (जिसे Earth Grid भी कहते हैं) में कई conductors (GI strip / copper strip) को जमीन में एक जाल (grid) के रूप में बिछाया जाता है। यह बड़े areas और high voltage systems के लिए उपयोग किया जाता है।

नीचे दी गई तालिका में Plate Earthing और Mat Earthing के बीच का मुख्य अंतर समझाया गया है।

और पढ़ें: Fan Capacitor क्या है?

4-Point Method (Wenner Method) से Plate Earthing कैसे Check करें?

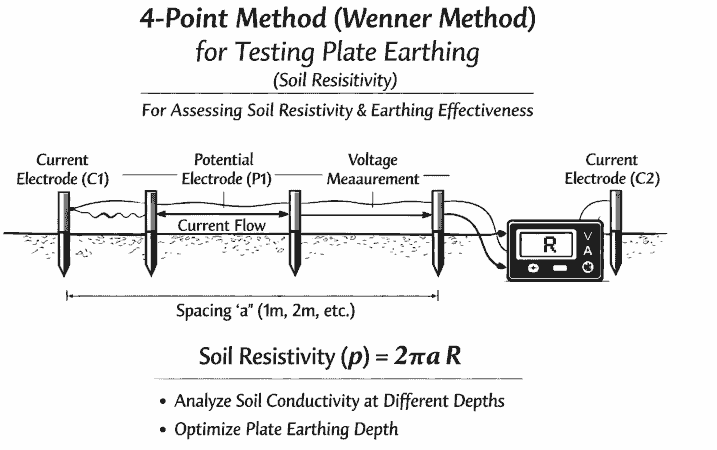

4-Point Method सीधे plate earthing का resistance measure नहीं करता, बल्कि soil resistivity (मिट्टी का प्रतिरोध) निकालता है। यही value यह तय करती है कि आपकी plate earthing कितनी effective होगी, इसलिए इसे indirect लेकिन बहुत reliable method माना जाता है।

इसमें जमीन में 4 electrodes एक सीधी लाइन में बराबर दूरी (a) पर लगाए जाते हैं। Outer electrodes से current pass किया जाता है और inner electrodes से voltage measure किया जाता है। इसके बाद formula ρ = 2πaR से soil resistivity calculate की जाती है।

अगर resistivity ज्यादा आती है, तो इसका मतलब है कि earthing का resistance भी ज्यादा होगा। ऐसे में depth बढ़ाना, moisture maintain करना (salt & charcoal), या additional earthing लगाना जरूरी हो जाता है। अलग-अलग spacing लेकर आप soil की different depths को भी analyze कर सकते हैं और ideal plate depth (लगभग 3m+) decide कर सकते हैं।

यह method खासकर substations और industrial projects में use होता है, जहाँ accurate earthing design जरूरी होता है।

और पढ़ें: कूलॉम का नियम क्या है?

Plate Earthing के फायदे (Advantages Of Plate Earthing)

Plate Earthing को एक भरोसेमंद और लंबे समय तक चलने वाली earthing method माना जाता है। इसके कुछ प्रमुख फायदे इस प्रकार हैं:

• कम प्रतिरोध (Low Resistance Path): यह fault current के लिए एक बहुत ही कम resistance वाला रास्ता प्रदान करती है, जिससे करंट तेजी से और सुरक्षित रूप से जमीन में चला जाता है।

• उच्च करंट संभालने की क्षमता (High Current Handling Capacity): Plate Earthing भारी fault current को भी आसानी से संभाल सकती है, इसलिए यह high load systems के लिए उपयुक्त है।

• लंबी उम्र (Long Life): विशेष रूप से copper plate का उपयोग करने पर यह सिस्टम लंबे समय तक बिना किसी बड़ी समस्या के काम करता है।

• स्थिर और भरोसेमंद प्रदर्शन (Stable & Reliable Performance): एक बार सही तरीके से install हो जाने पर यह लगातार stable performance देती है, जिससे system की overall safety बनी रहती है।

• Industrial Applications के लिए उपयुक्त: यह method industries, substations और बड़े electrical setups में विशेष रूप से उपयोगी साबित होती है।

अक्सर पूछे जाने वाले सवाल (FAQ)

निष्कर्ष (Conclusion)

अगर आसान शब्दों में समझें, तो Plate Earthing सिर्फ एक electrical method नहीं बल्कि safety की मजबूत foundation है। खासकर उन जगहों पर जहाँ load ज्यादा होता है और छोटी सी गलती भी बड़ा नुकसान कर सकती है, वहाँ यह system एक reliable सुरक्षा कवच की तरह काम करता है।

भले ही इसकी installation थोड़ी महंगी और मेहनत वाली हो, लेकिन लंबे समय में यह अपने performance से इसकी भरपाई कर देती है। सही तरीके से लगाई गई और समय-समय पर maintain की गई Plate Earthing सालों तक बिना किसी परेशानी के smooth और safe operation देती है।

अगर आपको strong, durable और low-resistance earthing चाहिए, तो Plate Earthing एक भरोसेमंद और long-term solution है।
