MCB कैसे काम करता है? और यह आपको ओवरलोड और शॉर्ट सर्किट से कैसे बचाता है

आज के आधुनिक युग में बिजली हमारे दैनिक जीवन की आधारशिला बन चुकी है। घरों में रोशनी से लेकर पंखे, फ्रिज, टीवी, मोबाइल चार्जर और अन्य आवश्यक उपकरण—लगभग हर गतिविधि बिजली पर निर्भर है। लेकिन जितनी उपयोगी बिजली है, उतनी ही खतरनाक भी हो सकती है यदि इसके साथ उचित सुरक्षा व्यवस्था न हो। थोड़ी-सी लापरवाही शॉर्ट सर्किट, आग लगने या महंगे विद्युत उपकरणों के खराब होने का कारण बन सकती है।

इन्हीं खतरों से सुरक्षा के लिए विद्युत प्रणालियों में MCB (Miniature Circuit Breaker) का उपयोग किया जाता है। MCB एक महत्वपूर्ण सुरक्षा उपकरण है जो असामान्य स्थिति उत्पन्न होने पर तुरंत बिजली की सप्लाई को काट देता है और बड़े नुकसान से बचाता है।

आप पहले ही जान चुके हैं कि MCB क्या है। अब इस लेख में हम विस्तार से समझेंगे कि MCB कैसे काम करता है, और यह ओवरलोड व शॉर्ट सर्किट जैसी परिस्थितियों में हमारी सुरक्षा कैसे सुनिश्चित करता है।

यह लेख विशेष रूप से छात्रों, इलेक्ट्रिशियन, गृहस्वामियों और तकनीकी जानकारी प्राप्त करने की इच्छा रखने वाले पाठकों के लिए तैयार किया गया है, ताकि वे MCB की कार्यप्रणाली को सरल और व्यावहारिक रूप में समझ सकें।

MCB क्या करता है? (What does an MCB do)

MCB (Miniature Circuit Breaker) का मुख्य कार्य बिजली के सर्किट को असुरक्षित करंट से बचाना है। सरल शब्दों में कहा जाए, तो MCB बिजली का एक स्मार्ट गार्ड है, जो हर समय यह निगरानी करता रहता है कि सर्किट में बहने वाला करंट सुरक्षित सीमा के अंदर है या नहीं।

जब हम एक ही सर्किट पर ज़रूरत से ज़्यादा उपकरण चला देते हैं, तो करंट बढ़ जाता है, जिसे ओवरलोड कहा जाता है। इसी तरह, जब तारों का आपस में संपर्क हो जाता है, तो अचानक बहुत तेज़ करंट बहता है, जिसे शॉर्ट सर्किट कहते हैं। ये दोनों स्थितियाँ वायरिंग और उपकरणों के लिए बेहद खतरनाक होती हैं।

यहीं पर MCB अपनी भूमिका निभाता है। जैसे ही करंट तय सुरक्षित सीमा से अधिक होता है, MCB के अंदर मौजूद मैकेनिज़्म तुरंत प्रतिक्रिया करता है और बिजली की सप्लाई अपने आप बंद (ट्रिप) कर देता है। यह प्रक्रिया पूरी तरह स्वचालित होती है और इसमें किसी इंसानी हस्तक्षेप की ज़रूरत नहीं होती।

वैज्ञानिक दृष्टि से देखें तो MCB का यह त्वरित ट्रिपिंग सिस्टम तारों और उपकरणों में अत्यधिक गर्मी (Overheating) पैदा होने से रोकता है। यही ज़्यादा गर्मी आगे चलकर इंसुलेशन को जला सकती है और आग लगने जैसी गंभीर दुर्घटना का कारण बन सकती है। MCB इस खतरे को शुरुआती स्तर पर ही रोक देता है।

पुराने फ्यूज की तरह MCB को बार-बार बदलने की ज़रूरत नहीं होती। समस्या ठीक होने के बाद इसे केवल स्विच को ON करके रीसेट किया जा सकता है, और यह फिर से सुरक्षा के लिए तैयार हो जाता है।

संक्षेप में, MCB:

• ओवरलोड और शॉर्ट सर्किट से सुरक्षा देता है
• वायरिंग और इलेक्ट्रिकल उपकरणों को नुकसान से बचाता है
• आग लगने की संभावना को काफी हद तक कम करता है
• और बिजली प्रणाली को सुरक्षित, भरोसेमंद और नियंत्रित बनाए रखता है

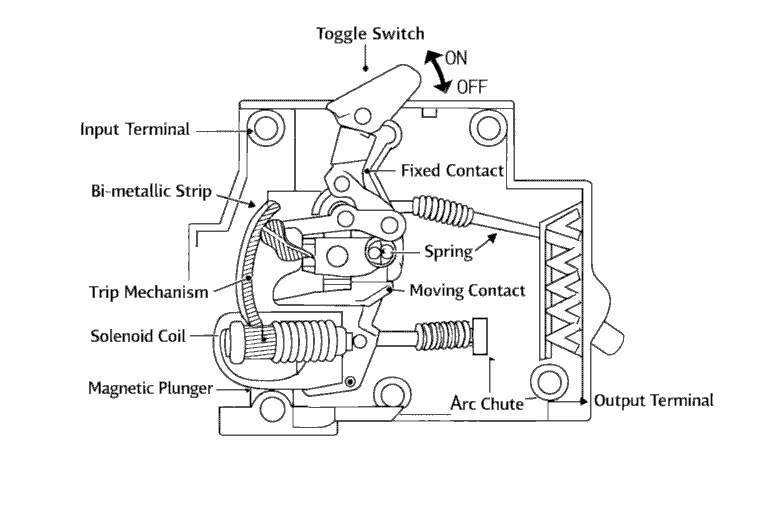

MCB कैसे काम करता है? (पूरा सिद्धांत)

MCB (Miniature Circuit Breaker) का कार्य सिद्धांत पूरी तरह सुरक्षा-केंद्रित होता है। यह एक ऐसा स्वचालित सुरक्षा उपकरण है जो सर्किट में बहने वाली विद्युत धारा की निरंतर निगरानी करता रहता है। जैसे ही करंट अपने सामान्य और सुरक्षित स्तर से असामान्य रूप से बढ़ने लगता है, MCB तुरंत प्रतिक्रिया करता है और बिजली की सप्लाई स्वतः बंद कर देता है, ताकि किसी भी संभावित नुकसान को शुरुआती चरण में ही रोका जा सके।

MCB मुख्य रूप से दो अलग लेकिन परस्पर पूरक वैज्ञानिक सिद्धांतों पर कार्य करता है। ये दोनों सिद्धांत अलग-अलग परिस्थितियों में सक्रिय होकर सर्किट को सुरक्षा प्रदान करते हैं:

1. थर्मल प्रोटेक्शन – ओवरलोड से सुरक्षा के लिए

2. मैग्नेटिक प्रोटेक्शन – शॉर्ट सर्किट से सुरक्षा के लिए

इन दोनों प्रणालियों का उद्देश्य भिन्न प्रकार के विद्युत खतरों को पहचानना और समय रहते बिजली आपूर्ति को रोककर सर्किट, वायरिंग और जुड़े हुए उपकरणों को सुरक्षित रखना है।

सामान्य स्थिति में MCB का कार्य (Normal Operation)

जब सर्किट में लगे सभी उपकरण सामान्य रूप से कार्य कर रहे होते हैं और विद्युत धारा निर्धारित सुरक्षित सीमा के भीतर रहती है, तब MCB के अंदर मौजूद संपर्क (Contacts) पूरी तरह बंद रहते हैं। इस अवस्था में MCB किसी भी प्रकार का हस्तक्षेप नहीं करता और बिजली बिना किसी रुकावट के उसके माध्यम से प्रवाहित होती रहती है।

इस दौरान MCB एक निगरानीकर्ता की भूमिका निभाता है—वह सक्रिय रूप से सर्किट पर नज़र रखता है, लेकिन तब तक कोई क्रिया नहीं करता जब तक करंट में असामान्य परिवर्तन नहीं होता। यही स्थिति सर्किट की सामान्य और सुरक्षित कार्य अवस्था मानी जाती है।

और पढ़ें: electrical Relay kya ha?

ओवरलोड में MCB कैसे काम करता है? (Thermal Working)

जब किसी एक ही विद्युत लाइन या सर्किट पर उसकी क्षमता से अधिक उपकरण एक साथ चला दिए जाते हैं, तो उस सर्किट से बहने वाली विद्युत धारा सामान्य सीमा से बढ़ने लगती है। इस स्थिति को ओवरलोड कहा जाता है।

ओवरलोड अचानक नहीं होता, बल्कि धीरे-धीरे विकसित होता है, और इसी कारण यह वायरिंग को लगातार गर्म करता रहता है, जो आगे चलकर गंभीर खतरे का कारण बन सकता है।

ओवरलोड की स्थिति में MCB की भूमिका

ओवरलोड से सुरक्षा के लिए MCB थर्मल सिद्धांत पर काम करता है। इसके लिए MCB के अंदर एक विशेष घटक लगाया जाता है जिसे द्विधात्विक पट्टी (Bimetallic Strip) कहा जाता है। यह पट्टी दो अलग-अलग धातुओं से बनी होती है, जिनका गर्म होने पर फैलने का गुण (Thermal Expansion) अलग-अलग होता है। यही गुण MCB की थर्मल सुरक्षा की नींव है।

ओवरलोड में MCB का काम करने का तरीका (Step-by-Step)

• ओवरलोड की स्थिति में: जैसे ही एक साथ अधिक उपकरण चालू कर दिए जाते हैं, सर्किट से ज़्यादा करंट बहने लगता है। यह बढ़ा हुआ करंट MCB के अंदर मौजूद द्विधात्विक पट्टी से होकर गुजरता है।

• पट्टी का गर्म होना: अतिरिक्त करंट के कारण द्विधात्विक पट्टी का तापमान बढ़ने लगता है। चूँकि ओवरलोड current धीरे-धीरे बढ़ता है, इसलिए यह गर्म होने की प्रक्रिया भी क्रमिक होती है।

• पट्टी का मुड़ना (Deflection): दो अलग-अलग धातुओं से बनी होने के कारण, गर्म होने पर दोनों धातुएँ अलग-अलग दर से फैलती हैं। इसी असमान विस्तार के कारण पट्टी धीरे-धीरे मुड़ने लगती है।

• मैकेनिज़्म का सक्रिय होना: जब यह मुड़ाव एक निश्चित सीमा तक पहुँच जाता है, तो द्विधात्विक पट्टी MCB के अंदर मौजूद स्विचिंग मैकेनिज़्म या लैच को धक्का देती है।

• MCB का ट्रिप होना: मैकेनिज़्म सक्रिय होते ही MCB के विद्युत संपर्क टूट जाते हैं और बिजली की सप्लाई अपने आप बंद हो जाती है। इसी अवस्था को MCB का ट्रिप होना कहा जाता है।

थर्मल ट्रिपिंग की खास बात

यह पूरी प्रक्रिया तुरंत नहीं होती, बल्कि इसमें थोड़ा समय लगता है। इसका उद्देश्य यह है कि हल्के और अस्थायी करंट उतार-चढ़ाव—जैसे मोटर या भारी उपकरण के स्टार्ट होने के समय—MCB को बेवजह ट्रिप न कर दें। इसी कारण थर्मल ओवरलोड प्रोटेक्शन को Time-Delay Protection कहा जाता है।

शॉर्ट सर्किट में MCB कैसे काम करता है? (Magnetic Working)

जब फेज (Phase) और न्यूट्रल (Neutral) तार किसी खराबी के कारण सीधे आपस में संपर्क कर लेते हैं, तो सर्किट का प्रतिरोध (Resistance) लगभग शून्य हो जाता है। इस स्थिति में बिजली की धारा अचानक अत्यधिक मात्रा में और बहुत तेज़ी से बहने लगती है। इसी अवस्था को शॉर्ट सर्किट कहा जाता है। शॉर्ट सर्किट सबसे खतरनाक विद्युत स्थिति मानी जाती है क्योंकि इसमें नुकसान सेकंड के छोटे हिस्से में हो सकता है।

शॉर्ट सर्किट की स्थिति में MCB की भूमिका

शॉर्ट सर्किट से सुरक्षा के लिए MCB मैग्नेटिक सिद्धांत पर काम करता है। इसके लिए MCB के अंदर एक इलेक्ट्रोमैग्नेटिक कॉइल (Solenoid Coil) लगाई जाती है, जो सामान्य स्थिति में निष्क्रिय रहती है लेकिन शॉर्ट सर्किट आते ही तुरंत सक्रिय हो जाती है।

शॉर्ट सर्किट में MCB का काम करने का तरीका (Step-by-Step)

• करंट में अचानक उछाल: जैसे ही शॉर्ट सर्किट होता है, करंट का मान मिलीसेकंड में कई गुना बढ़ जाता है। यह उछाल सामान्य संचालन से बिल्कुल अलग और अत्यंत खतरनाक होता है।

• चुंबकीय क्षेत्र का निर्माण: यह बढ़ा हुआ करंट MCB के अंदर मौजूद सोलेनोइड कॉइल से होकर गुजरता है। करंट के तेज़ प्रवाह के कारण कॉइल तुरंत एक बहुत शक्तिशाली चुंबकीय क्षेत्र उत्पन्न कर देती है।

• प्लंजर का सक्रिय होना: इस तीव्र चुंबकीय बल से कॉइल के भीतर लगा प्लंजर तुरंत अपनी जगह से खिंच जाता है। यह प्रक्रिया पूरी तरह यांत्रिक और अत्यंत तेज़ होती है।

• ट्रिपिंग मैकेनिज़्म का सक्रिय होना: प्लंजर की इस तेज़ गति से MCB का त्वरित-रिलीज़ (Quick-Release) ट्रिपिंग मैकेनिज़्म सक्रिय हो जाता है, जो सीधे स्विचिंग तंत्र को संचालित करता है।

• सर्किट का तुरंत टूटना: ट्रिपिंग मैकेनिज़्म के सक्रिय होते ही MCB के संपर्क (Contacts) तुरंत अलग हो जाते हैं और बिजली की सप्लाई मिलीसेकंड्स के भीतर कट जाती है। यह तेज़ कट-ऑफ शॉर्ट सर्किट की ऊर्जा को न्यूनतम स्तर पर रोक देता है।

शॉर्ट सर्किट में त्वरित ट्रिपिंग का महत्व

शॉर्ट सर्किट के दौरान उत्पन्न ऊर्जा बहुत अधिक होती है। MCB का मैग्नेटिक सिस्टम संपर्कों को खोलने के लिए अतिरिक्त त्वरित रिलीज़ प्रदान करता है, जिससे:

• शॉर्ट सर्किट की कुल ऊर्जा सीमित रहती है
• तारों पर पड़ने वाला यांत्रिक और तापीय तनाव कम होता है
• उपकरणों के जलने की संभावना न्यूनतम हो जाती है
• और इंसानी सुरक्षा सुनिश्चित होती है

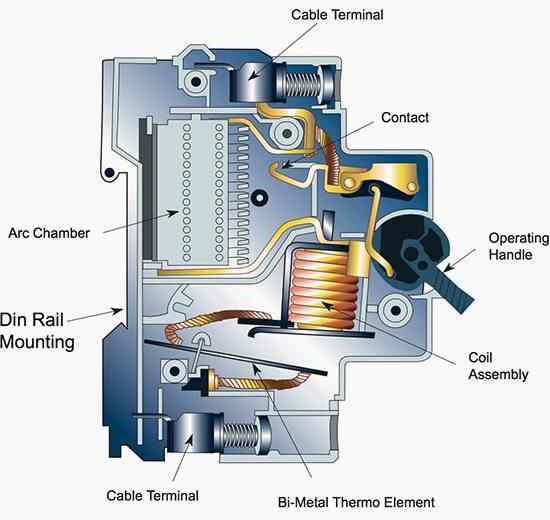

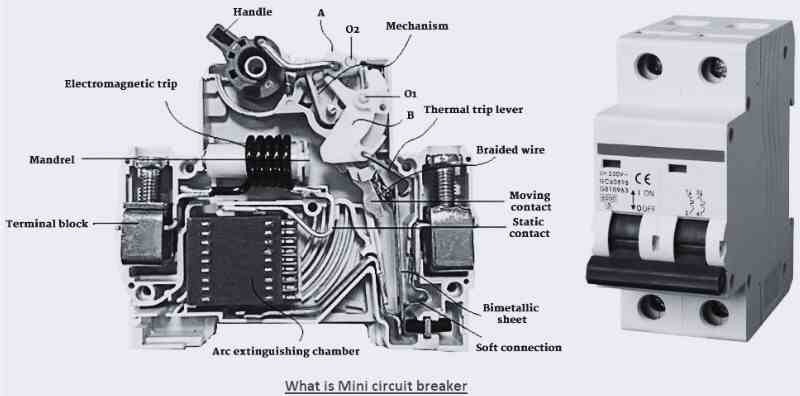

MCB के अंदर कौन-कौन से मुख्य पार्ट्स होते हैं?

MCB (Miniature Circuit Breaker) बाहर से भले ही एक साधारण स्विच जैसा दिखता हो, लेकिन इसके अंदर कई ऐसे महत्वपूर्ण हिस्से होते हैं जो मिलकर इसे एक स्मार्ट और भरोसेमंद सुरक्षा उपकरण बनाते हैं। MCB की कार्यप्रणाली को सही तरह समझने के लिए इसके मुख्य पार्ट्स और उनके कार्य को जानना आवश्यक है।

1. बॉडी / हाउसिंग (Housing)

यह MCB का बाहरी ढांचा होता है, जो आमतौर पर मजबूत इंसुलेटिंग प्लास्टिक से बना होता है। इसका काम अंदर मौजूद सभी हिस्सों को सुरक्षित रखना और बाहर की तरफ बिजली के झटके या स्पार्क के खतरे को रोकना होता है। यही हाउसिंग MCB को यांत्रिक मजबूती भी प्रदान करती है।

2. टॉगल स्विच / स्विचिंग मैकेनिज़्म (Toggle Switch)

यह वही लीवर होता है जिससे हम MCB को मैन्युअली ON या OFF करते हैं। सामान्य स्थिति में यही स्विच अंदर के संपर्कों को जोड़कर बिजली को प्रवाहित होने देता है। ट्रिप होने पर यही स्विच अपने आप नीचे गिर जाता है, जिससे पता चल जाता है कि सर्किट में कोई खराबी आई है।

3. कॉन्टैक्ट्स (Contacts)

MCB के अंदर फिक्स्ड और मूविंग कॉन्टैक्ट्स होते हैं। जब MCB ON रहता है, तब ये संपर्क आपस में जुड़े रहते हैं और करंट आगे की वायरिंग तक पहुँचता है। ट्रिप होने की स्थिति में यही संपर्क अलग हो जाते हैं और बिजली की सप्लाई टूट जाती है।

4. बाय-मेटल स्ट्रिप (Bi-metal Strip) – थर्मल यूनिट

यह हिस्सा ओवरलोड सुरक्षा के लिए जिम्मेदार होता है। यह दो अलग-अलग धातुओं से बनी होती है जिनका गर्म होने पर फैलने का गुण अलग होता है।

जैसे ही करंट तय सीमा से थोड़ा भी ज्यादा समय तक बहता है, यह पट्टी गर्म होकर धीरे-धीरे मुड़ती है और ट्रिप मैकेनिज़्म को सक्रिय कर देती है। यह प्रक्रिया समय लेकर होती है, जिससे हल्के और अस्थायी ओवरलोड में बेवजह ट्रिप न हो।

5. सोलिनॉयड कॉइल / मैग्नेटिक कॉइल (Solenoid Coil)

यह MCB का शॉर्ट सर्किट सुरक्षा यूनिट होता है। अचानक बहुत ज्यादा करंट आने पर यह कॉइल तुरंत एक शक्तिशाली चुंबकीय क्षेत्र पैदा करती है। इस चुंबकीय बल से अंदर लगा प्लंजर तेजी से हिलता है और ट्रिप मैकेनिज़्म को तुरंत सक्रिय कर देता है, जिससे बिजली मिलीसेकंड में कट जाती है।

6. ट्रिप मैकेनिज़्म (Trip Mechanism)

यह MCB का कंट्रोल सिस्टम होता है, जो थर्मल और मैग्नेटिक यूनिट दोनों से जुड़ा रहता है। जैसे ही बाय-मेटल स्ट्रिप या सोलिनॉयड कॉइल कोई खराबी पहचानती है, ट्रिप मैकेनिज़्म सक्रिय होकर संपर्कों को अलग कर देता है और MCB ट्रिप हो जाता है।

7. आर्क च्यूट / आर्क चेंबर (Arc Chute)

जब MCB ट्रिप करता है और संपर्क अलग होते हैं, तो उनके बीच तेज़ विद्युत चिंगारी (Arc) बनती है। आर्क च्यूट का काम इस चिंगारी को कई छोटे हिस्सों में तोड़कर ठंडा करना और सुरक्षित रूप से बुझा देना होता है। इससे संपर्कों और अंदरूनी हिस्सों को नुकसान नहीं होता।

8. टर्मिनल्स (Input / Output Terminals)

ये वे धातु के कनेक्शन पॉइंट होते हैं जहाँ फेज और न्यूट्रल तार MCB से जुड़े होते हैं। एक टर्मिनल से बिजली अंदर आती है और दूसरे से बाहर जाती है। ये टर्मिनल्स मजबूत बनाए जाते हैं ताकि ढीले कनेक्शन से होने वाली गर्मी और स्पार्क से बचा जा सके।

और पढ़ें: Optocoupler Kya Ha?

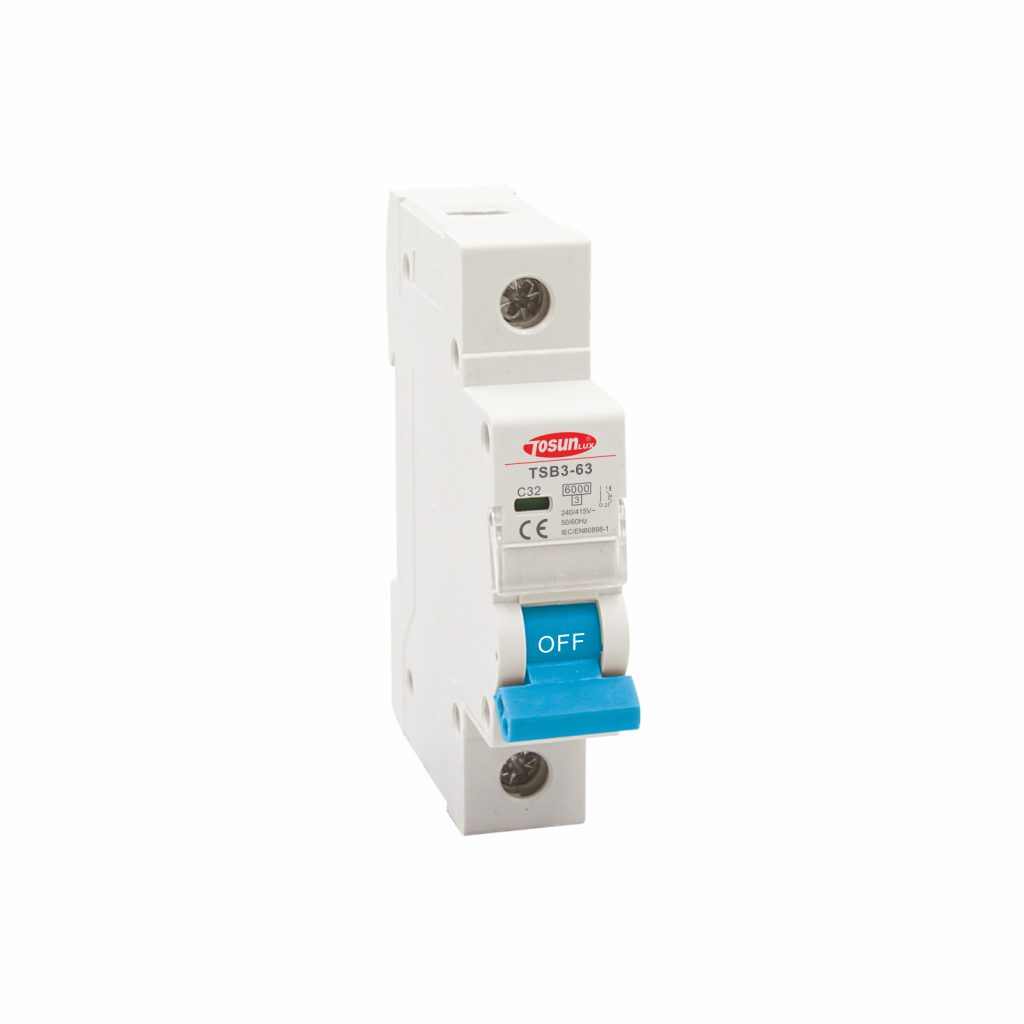

MCB ट्रिप क्यों हो जाता है? (मुख्य कारण)

MCB (Miniature Circuit Breaker) का ट्रिप होना कोई खराबी नहीं, बल्कि यह इस बात का संकेत है कि सर्किट में कोई असामान्य या असुरक्षित स्थिति पैदा हो गई है। MCB का मुख्य उद्देश्य ही यही होता है कि जैसे ही करंट सुरक्षित सीमा से बाहर जाए, वह तुरंत बिजली की सप्लाई काट दे और बड़े नुकसान से पहले ही सिस्टम को सुरक्षित कर दे। नीचे MCB के ट्रिप होने के प्रमुख कारण समझाए गए हैं:

1. एक ही सॉकेट या सर्किट पर ज़्यादा लोड होना (Overload)

जब किसी एक सॉकेट या सर्किट पर जरूरत से ज़्यादा बिजली खपत वाले उपकरण एक साथ चला दिए जाते हैं—जैसे हीटर, गीज़र या एसी—तो सर्किट में बहने वाली धारा MCB की रेटिंग से ऊपर चली जाती है।

यह बढ़ा हुआ करंट तारों को गर्म करता है। इसी गर्मी को पहचानकर MCB का थर्मल सिस्टम सक्रिय होता है और कुछ समय बाद MCB ट्रिप कर जाता है, ताकि ओवरहीटिंग और आग लगने से बचाव हो सके।

2. खराब या शॉर्ट हुआ उपकरण (Faulty or Shorted Appliance)

कई बार कोई एक खराब उपकरण—जैसे पुराना मिक्सर, वायरलेस चार्जर, खराब हीटर या डैमेज चार्जर—अंदरूनी शॉर्ट या असामान्य करंट खींचने लगता है।

जैसे ही यह उपकरण सर्किट में लगाया जाता है, करंट अचानक बढ़ सकता है और MCB तुरंत ट्रिप हो जाता है। यह ट्रिपिंग उस उपकरण को आगे नुकसान पहुँचाने या खतरा बनने से रोकने के लिए होती है।

3. शॉर्ट सर्किट (Short Circuit)

जब फेज और न्यूट्रल तार आपस में संपर्क कर लेते हैं या कोई लाइव तार धातु की बॉडी से छू जाता है, तो सर्किट का प्रतिरोध बहुत कम हो जाता है। इस स्थिति में करंट अचानक बहुत तेज़ी से बढ़ता है। MCB का मैग्नेटिक सिस्टम इस उछाल को तुरंत पहचान लेता है और मिलीसेकंड में ट्रिप होकर बिजली काट देता है।

4. पुरानी, कटी या खराब वायरिंग

समय के साथ वायरिंग की इंसुलेशन कमजोर हो सकती है। कहीं तार कटे हुए हों या आपस में छू रहे हों, तो यह शॉर्ट सर्किट या करंट लीकेज का कारण बन सकता है। ऐसी स्थिति में MCB बार-बार ट्रिप होता है, क्योंकि वह लगातार असामान्य करंट को महसूस करता रहता है।

5. गलत रेटिंग की MCB का इस्तेमाल

यदि सर्किट के लोड के अनुसार MCB की रेटिंग सही नहीं चुनी गई है—जैसे कम रेटिंग की MCB को ज़्यादा लोड वाले सर्किट में लगा देना—तो MCB बार-बार ट्रिप करेगा। यह ट्रिपिंग वास्तव में सर्किट को नुकसान से बचाने का संकेत होती है, न कि MCB की खराबी।

6. नमी या ढीले कनेक्शन (Moisture or Loose Connections)

ढीले स्क्रू, खराब टर्मिनल कनेक्शन या नमी के कारण सर्किट में प्रतिरोध बढ़ जाता है। बढ़ा हुआ प्रतिरोध गर्मी पैदा करता है, जिसे MCB एक संभावित खतरे के रूप में पहचानता है और ट्रिप कर जाता है।

अनुभवी दृष्टिकोण से

MCB का ट्रिप होना हमेशा यह बताता है कि सर्किट में कुछ सामान्य नहीं चल रहा। यह एक चेतावनी प्रणाली की तरह काम करता है, जो समय रहते बिजली काटकर तारों, उपकरणों और इंसानों को गंभीर नुकसान से बचाता है।इसलिए बार-बार ट्रिप होने की स्थिति में MCB को दोष देने के बजाय, असली कारण को पहचानना और ठीक करना सबसे सही तरीका होता है।

और पढ़ें: MOV क्या होता है?

MCB ट्रिप होने पर क्या करें? (What to do when an MCB trips)

जब MCB ट्रिप हो जाता है, तो घबराने की ज़रूरत नहीं होती। यह संकेत होता है कि सर्किट ने खुद को किसी संभावित खतरे से बचाया है। सही और सुरक्षित तरीके से कदम उठाने पर समस्या को आसानी से पहचाना और नियंत्रित किया जा सकता है।

1. सबसे पहले सभी उपकरण बंद करें

MCB ट्रिप होने के बाद उस सर्किट से जुड़े सभी इलेक्ट्रिकल उपकरणों को बंद या अनप्लग कर दें। इसका वैज्ञानिक कारण यह है कि ओवरलोड या किसी खराब उपकरण के कारण करंट असामान्य हो सकता है। उपकरण हटाने से सर्किट पर लोड पूरी तरह समाप्त हो जाता है और आगे की जाँच सुरक्षित हो जाती है।

2. MCB को OFF स्थिति में करें

इसके बाद MCB को पूरी तरह OFF पोज़िशन में ले जाएँ। यह कदम ज़रूरी है क्योंकि ट्रिप के बाद कई बार लीवर आधी स्थिति में होता है। OFF करने से MCB का मैकेनिज़्म सही तरह से रीसेट हो जाता है और अगला परीक्षण सुरक्षित रूप से किया जा सकता है।

3. समस्या वाले उपकरण को पहचानें और अलग करें

• अब MCB को दोबारा ON करें, लेकिन अभी कोई भी उपकरण न जोड़ें।
• यदि MCB ON रहता है, तो इसका मतलब वायरिंग सामान्य है
• अब उपकरणों को एक-एक करके चालू या प्लग-इन करें
• जिस उपकरण को लगाते ही MCB फिर से ट्रिप हो जाए, वही खराब या शॉर्ट वाला उपकरण है
• ऐसे उपकरण को तुरंत अलग कर दें और उसे दोबारा उपयोग में न लाएँ जब तक वह ठीक न हो जाए।

4. MCB को दोबारा ON करके जाँच करें

खराब उपकरण हटाने के बाद MCB को फिर से ON करें। यदि अब MCB स्थिर रहता है, तो समस्या हल हो चुकी है। इसका अर्थ है कि MCB ने सही तरीके से खतरे को पहचानकर सर्किट को सुरक्षित किया।

5. बार-बार ट्रिप होने पर इलेक्ट्रिशियन को बुलाएँ

यदि सभी उपकरण हटाने के बाद भी MCB बार-बार ट्रिप हो रहा है, तो यह संकेत है कि समस्या वायरिंग, सॉकेट, नमी, या आंतरिक शॉर्ट सर्किट में हो सकती है। ऐसी स्थिति में खुद से छेड़छाड़ करना खतरनाक हो सकता है। किसी प्रशिक्षित इलेक्ट्रिशियन को बुलाकर जाँच करवाना ही सुरक्षित और सही उपाय है।

अनुभवी महत्वपूर्ण सलाह

• MCB को बार-बार ज़बरदस्ती रीसेट न करें, क्योंकि इससे वायरिंग और ब्रेकर दोनों को नुकसान हो सकता है
• कभी भी MCB को बायपास करने की कोशिश न करें—यह सीधे आग और करंट लगने का खतरा पैदा करता है
• क्षमता (Ampere rating) से अधिक लोड MCB पर न डालें, क्योंकि इससे ओवरहीटिंग और फेल्योर हो सकता है।
• घटिया या लोकल क्वालिटी की MCB का उपयोग न करें; हमेशा ISI/प्रमाणित ब्रांड की MCB लगाएँ।
• किसी भी मरम्मत या बदलाव से पहले मुख्य सप्लाई बंद करना अनिवार्य है।

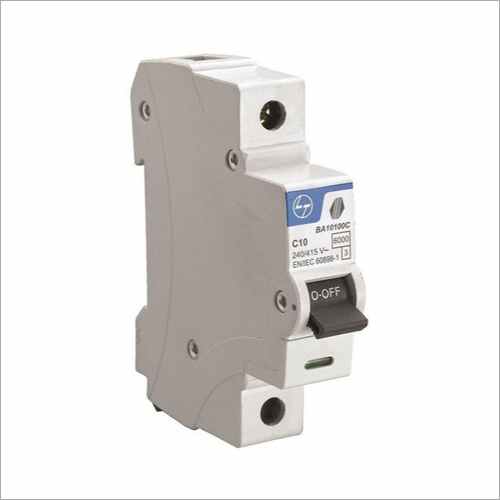

MCB के प्रकार (Types Of MCB)

MCB (Miniature Circuit Breaker) का चयन करते समय यह समझना ज़रूरी है कि यह दो मुख्य आधारों पर वर्गीकृत होता है:

• करंट पोल (Poles) के आधार पर
• ट्रिपिंग कर्व (Trip Curve) या संवेदनशीलता के आधार पर

1. पोल के आधार पर MCB

MCB में पोल का मतलब है कि यह कितनी लाइनों को सुरक्षा प्रदान करता है।

• Single Pole (SP): केवल एक लाइव वायर को सुरक्षा देता है। घरों में छोटे सर्किट और लाइटिंग के लिए सबसे आम है।

• Double Pole (DP): एक लाइव और एक न्यूट्रल वायर दोनों को सुरक्षा देता है। अधिक सुरक्षित विकल्प, खासकर जहाँ दोनों लाइनों को काटने की जरूरत होती है।

• Triple Pole (TP): तीन लाइव तारों को सुरक्षा देता है। यह 3-फेज सिस्टम में प्रयोग होता है, जैसे छोटे इंडस्ट्रियल सेटअप।

• Four Pole (4P): तीन लाइव और एक न्यूट्रल वायर को सुरक्षा देता है। यह पूर्ण सुरक्षा देता है और बड़े औद्योगिक या विशेष सर्किट में उपयोग किया जाता है।

2. ट्रिपिंग कर्व के आधार पर MCB

ट्रिपिंग कर्व बताता है कि MCB कितनी संवेदनशीलता के साथ करंट बढ़ने पर ट्रिप करता है। इसे समझना जरूरी है, ताकि सही MCB सही उपकरण और सर्किट के लिए चुना जा सके।

Type B: सबसे संवेदनशील।

• सामान्य करंट से 3–5 गुना बढ़ने पर ट्रिप करता है।
• उपयोग: घरों में लाइटिंग, छोटे गैजेट और टीवी।

Type C: मध्यम संवेदनशील।

• सामान्य करंट से 5–10 गुना बढ़ने पर ट्रिप करता है।
• उपयोग: पंखे, माइक्रोवेव, छोटे मोटर, AC, फ्रिज।

Type D: कम संवेदनशील।

• सामान्य करंट से 10–20 गुना बढ़ने पर ट्रिप करता है।
• उपयोग: भारी मशीनरी, पंप, वेल्डिंग मशीन, औद्योगिक मोटर।

Type K और Z (विशेष प्रकार):

• Type K: मोटर और इंडस्ट्रियल मशीनों के लिए।
• Type Z: अत्यंत संवेदनशील उपकरण, जैसे मेडिकल या इलेक्ट्रॉनिक।

• सही MCB का चयन: MCB का चयन करते समय हमेशा सर्किट का लोड, उपकरण की क्षमता और उपयोग का स्थान ध्यान में रखना चाहिए।

• घर और छोटे व्यवसाय: Type B + SP या DP
• ऑफिस/स्टोर/लाइट मोटर: Type C + DP
• औद्योगिक क्षेत्र/भारी मशीनें: Type D + TP/4P

घर के लिए सही MCB क्यों जरूरी है?

MCB (Miniature Circuit Breaker) आपके घर के पूरे इलेक्ट्रिकल सिस्टम का सुरक्षा गार्ड है। यह केवल बिजली काटने वाला स्विच नहीं है, बल्कि तार, उपकरण और परिवार को अत्यधिक करंट और शॉर्ट सर्किट से तुरंत बचाने वाला सुरक्षा तंत्र है।सही MCB लगाने का महत्व केवल सुरक्षा तक सीमित नहीं है, बल्कि यह विज्ञान और इलेक्ट्रिकल सिस्टम की विश्वसनीयता पर भी निर्भर करता है।

1. ओवरलोड से बचाव (Overload Protection):

जब एक ही सर्किट पर कई उपकरण एक साथ चलते हैं, तो करंट तारों की क्षमता से अधिक हो जाता है। MCB इसे पहचानकर तुरंत ट्रिप हो जाता है। इससे तार गर्म होकर पिघलने या आग लगने का खतरा खत्म हो जाता है।

2. शॉर्ट सर्किट से बचाव (Short Circuit Protection)

अगर लाइव और न्यूट्रल तार आपस में छू जाएँ, तो करंट अचानक बहुत तेज़ी से बढ़ जाता है। MCB तुरंत ट्रिप होकर सर्किट तोड़ देता है, जिससे आग लगने और उपकरणों को नुकसान होने से बचाया जा सकता है।

3. बिजली के झटकों से बचाव (Electric Shock Protection)

करंट के उतार-चढ़ाव या लीकेज की स्थिति में MCB बिजली काटकर इंसानों को झटके से बचाता है।

4. उपकरणों की सुरक्षा (Appliance Protection)

AC, फ्रिज, वॉशिंग मशीन, टीवी जैसे महंगे उपकरण विद्युत उतार-चढ़ाव और शॉर्ट सर्किट से आसानी से खराब हो सकते हैं। सही MCB उन्हें सुरक्षित रखता है और उनकी जीवन अवधि बढ़ाता है।

5. सुविधाजनक और भरोसेमंद (Convenient & Reliable)

पुराने फ्यूज की तरह बदलने की जरूरत नहीं पड़ती। खराबी आने पर केवल MCB का स्विच रीसेट करना होता है। यह समय और मेहनत दोनों बचाता है।

6. आग से बचाव (Fire Prevention)

अत्यधिक करंट से तार गरम होकर आग पकड़ सकते हैं। सही MCB इसे तुरंत रोकता है, जिससे घर और परिवार सुरक्षित रहते हैं।

गलत MCB लगाने के परिणाम

• बार-बार ट्रिप होने की समस्या
• वायरिंग और उपकरणों का अत्यधिक गर्म होना
• महंगे उपकरणों का खराब होना
• आग लगने का गंभीर खतरा

घर में सही रेटिंग और प्रकार की MCB का उपयोग करना इसलिए अनिवार्य है क्योंकि यह ओवरलोड, शॉर्ट सर्किट और बिजली के झटकों से तुरंत सुरक्षा प्रदान करता है, उपकरणों की उम्र बढ़ाता है और घर में आग लगने जैसी गंभीर घटनाओं को रोकता है। MCB सही चुनना किसी घर के इलेक्ट्रिकल सिस्टम की पहली और सबसे महत्वपूर्ण सुरक्षा उपाय है।

---

अक्सर पूछे जाने वाले प्रश्न (Frequently Asked Questions)

---

धन्यवाद! हमें उम्मीद है कि यह पोस्ट ”MCB कैसे काम करता है” आपके लिए जानकारीपूर्ण और मददगार रही होगी। अगर आपके कोई विचार, अनुभव या सवाल हैं, तो उन्हें नीचे कमेंट में शेयर करना न भूलें।
