CT Full Form in Electrical | CT क्या है और इसके उपयोग

अगर आप कभी किसी सबस्टेशन या इलेक्ट्रिकल पैनल के पास गए हैं, तो आपने छोटे उपकरण जरूर देखे होंगे जिन पर “CT” लिखा होता है।

विद्युत प्रणालियों में CT का full form – Current Transformer है। CT एक ऐसा उपकरण है जो चुपचाप हमारी बिजली की सुरक्षा और सही माप सुनिश्चित करता है। इसका काम है बड़ी धारा (high current) को कम और सुरक्षित धारा (low current) में बदलना, ताकि मीटर और सुरक्षा उपकरण आसानी से और सुरक्षित रूप से काम कर सकें।

चाहे यह आपके घर के बिजली ग्रिड में हो या बड़े औद्योगिक पावर प्लांट में, CT बिजली की सुरक्षा और ऊर्जा प्रबंधन के लिए बहुत जरूरी है। इस लेख में हम आसान भाषा में जानेंगे CT full form in electrical, CT क्या होता है, यह कैसे काम करता है, इसके अलग-अलग प्रकार क्या हैं, और इसे कहाँ-कहाँ इस्तेमाल किया जाता है।

Current Transformer क्या होता है (CT Full Form in Electrical)

CT Full Form In Electrical: Current Transformer – करंट को ट्रांसफॉर्म करने वाला यंत्र।

Current Transformer (CT) एक विशेष प्रकार का ट्रांसफॉर्मर है जो उच्च विद्युत धारा (high current) को सुरक्षित और मापने योग्य कम धारा (low current) में बदलने के लिए डिज़ाइन किया गया है। यह विद्युत प्रणालियों में एक महत्वपूर्ण घटक है, क्योंकि अधिक धारा को सीधे मापना या सुरक्षा उपकरणों द्वारा संभालना जोखिम भरा हो सकता है।

विद्युत ग्रिड, फैक्ट्री या किसी बड़े पावर सिस्टम में अक्सर इतनी अधिक धारा (सैकड़ों या हजारों Ampere) होती है कि उसे सीधे संभालना असंभव हो जाता है। CT इन समस्याओं का समाधान करता है और इन उच्च धाराओं को नियंत्रित करता है।

CT का मुख्य काम इन उच्च करंट को एक मानक, मापने योग्य सीमा (आमतौर पर 5 ऐम्प या 1 ऐम्प) में बदलना है, जिससे मीटर, रिले और अन्य उपकरण सुरक्षित रूप से काम कर सकें और किसी भी फॉल्ट कंडीशन में सिस्टम की सुरक्षा सुनिश्चित हो।

CT को समझने के लिए इसे एक वॉल्व की तरह सोच सकते हैं। जैसे वॉल्व पानी की तेज़ धारा को नियंत्रित करता है और उसे एक उचित दबाव पर लाता है ताकि पाइपलाइन में किसी भी नुकसान का खतरा न हो, वैसे ही CT उच्च करंट को नियंत्रित करता है और उसे एक सुरक्षित, मापने योग्य स्तर तक लाता है ताकि मीटर और सुरक्षा उपकरण सही तरीके से काम कर सकें। इस रूपांतरण से पूरे विद्युत सिस्टम की सुरक्षा और प्रभावी निगरानी सुनिश्चित होती है।

और पढ़ें: ट्रांसफॉर्मर क्या है? परिभाषा, उपयोग और महत्व

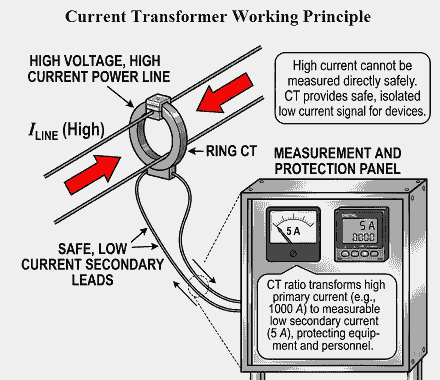

CT कैसे काम करता है? (Working Principle of Current Transformer)

Current Transformer (CT) उच्च धारा को मापने योग्य कम धारा में बदलने के लिए इलेक्ट्रोमैग्नेटिक इंडक्शन (Electromagnetic Induction) के सिद्धांत पर काम करता है।

1. प्राइमरी करंट और मैग्नेटिक फ्लक्स

जब प्राइमरी सर्किट में करंट (जैसे पावर लाइन में बहने वाली उच्च धारा) CT के कोर से गुजरती है, तो यह कोर में एक मैग्नेटिक फ्लक्स उत्पन्न करती है।

यह मैग्नेटिक फ्लक्स मूल रूप से एक इमेजिनरी मैग्नेटिक लाइन है, जो प्राइमरी करंट द्वारा पैदा होने वाली ऊर्जा को CT के कोर के माध्यम से सेकेंडरी विंडिंग तक पहुंचाता है।

CT का कोर आमतौर पर आयरन या फेराइट से बना होता है, क्योंकि ये सामग्री मैग्नेटिक फ्लक्स को आसानी से और कम हानि के साथ ट्रांसफर कर सकती हैं।

इस चरण में CT केवल करंट की मांग (flux creation) को तैयार करता है, कोई करंट सेकेंडरी सर्किट में अभी उत्पन्न नहीं होता।

2. सेकेंडरी करंट का उत्पादन

CT का सेकेंडरी हिस्सा कई टर्न्स वाले पतले तार से बना होता है। जब प्राइमरी द्वारा उत्पन्न मैग्नेटिक फ्लक्स सेकेंडरी विंडिंग से गुजरता है, तो इलेक्ट्रोमैग्नेटिक इंडक्शन के नियम के अनुसार सेकेंडरी में करंट उत्पन्न होता है।

यह सेकेंडरी करंट हमेशा प्राइमरी करंट का अनुपातिक (proportional) और सुरक्षित रूप से छोटा संस्करण होता है।

उदाहरण: 100:5 CT → अगर प्राइमरी में 100A बह रही है, तो सेकेंडरी में 5A ही उत्पन्न होगी।

इस तरह, मीटरिंग डिवाइस और सुरक्षा रिले आसानी से करंट को माप सकते हैं और सिस्टम की सुरक्षा कर सकते हैं।

3. गैल्वेनिक अलगाव (Galvanic Isolation)

CT का सबसे महत्वपूर्ण फायदा यह है कि यह प्राइमरी और सेकेंडरी सर्किट के बीच पूर्ण अलगाव प्रदान करता है।

• प्राइमरी सर्किट अक्सर उच्च वोल्टेज और उच्च करंट वाली लाइन होती है।
• सेकेंडरी सर्किट में कम वोल्टेज और कम करंट होता है, जो मापन और सुरक्षा उपकरणों के लिए सुरक्षित होता है।
• इससे इंसानों और उपकरणों दोनों की सुरक्षा सुनिश्चित होती है।

यानि CT केवल करंट को “सुरक्षित तरीके से ट्रांसफर” करता है, बिना सीधे प्राइमरी से सेकेंडरी को जोड़ने के।

Main Points

• CT का मूल सिद्धांत फ़राडे का कानून (Faraday’s Law of Electromagnetic Induction) है।
• प्राइमरी करंट → मैग्नेटिक फ्लक्स → सेकेंडरी करंट
• टर्न्स का अनुपात (Turns Ratio) और कोर की गुणवत्ता सीधा प्रभावित करता है कि सेकेंडरी करंट कितना सटीक होगा।
• CT का डिज़ाइन सुरक्षा और सटीक मीटरिंग दोनों को ध्यान में रखकर किया जाता है।

और पढ़ें: ट्रांसफॉर्मर का कार्य सिद्धांत

Current Transformer (CT) के प्रमुख कार्य

Current Transformer (CT) बिजली प्रणाली में तीन मुख्य कार्य निभाता है: करंट मापन, सुरक्षा और अलगाव। ये कार्य विद्युत प्रणालियों की सटीकता, सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए अत्यंत महत्वपूर्ण हैं।

1. करंट मापन (Current Measurement)

CT का सबसे महत्वपूर्ण कार्य उच्च धारा को मापने योग्य कम स्तर पर बदलना है। यह यूटिलिटीज और औद्योगिक संयंत्रों को अपने पावर लाइनों में बहने वाली धारा की निगरानी करने में मदद करता है।

CT की सहायता से मीटर और स्मार्ट मीटर आसानी से वास्तविक करंट को माप सकते हैं, जिससे सटीक बिलिंग, लोड मैनेजमेंट और ऊर्जा दक्षता सुनिश्चित होती है।

उदाहरण: किसी बड़े शॉपिंग मॉल के सबस्टेशन में CT यह मापने के लिए लगाया जाता है कि पूरे मॉल में हर महीने कितनी बिजली खपत हो रही है, ताकि बिलिंग और लोड मैनेजमेंट सटीक हो।

2. सुरक्षा (Protection)

CT सुरक्षा प्रणालियों के लिए महत्वपूर्ण डेटा प्रदान करता है। विद्युत प्रणाली में प्रोटेक्टिव रिले फॉल्ट जैसे ओवरलोड या शॉर्ट सर्किट की स्थिति में तुरंत सर्किट ब्रेकर को ट्रिप कर देते हैं।

CT इन रिले को वास्तविक समय में करंट डेटा भेजता है। यदि करंट निर्धारित सुरक्षित सीमा से अधिक बढ़ता है, तो रिले ब्रेकर को सक्रिय करता है।

उदाहरण: एक फैक्ट्री में 200 kW पंप सिस्टम के लिए CT लगाया गया है। यदि पंप अचानक ओवरलोड हो जाता है, तो CT रिले को चेतावनी भेजता है और सिस्टम को सुरक्षित रूप से शटडाउन करता है, जिससे उपकरण और कर्मचारियों को नुकसान नहीं होता।

3. अलगाव (Isolation)

CT हाई-वोल्टेज प्राइमरी सर्किट को लो-वोल्टेज सेकेंडरी सर्किट से पूर्ण रूप से अलग करता है। यह अलगाव मीटर, रिले और कर्मचारियों की सुरक्षा सुनिश्चित करता है।

उदाहरण: किसी पावर सबस्टेशन में प्राइमरी सर्किट 33 kV का है। CT इसके माध्यम से सेकेंडरी साइड पर केवल 5A या 1A का सुरक्षित करंट भेजता है, जिससे इसे आसानी से मीटर और रिले के लिए इस्तेमाल किया जा सकता है।

4. डेटा संग्रहण (Data Acquisition)

CT का आउटपुट SCADA और ऊर्जा प्रबंधन सिस्टम में डेटा इनपुट के रूप में उपयोग किया जाता है। यह ट्रेंड एनालिसिस और ऊर्जा खपत का विश्लेषण करने में मदद करता है। बड़े ग्रिड और औद्योगिक सिस्टम में यह सिस्टम के प्रदर्शन और ऊर्जा दक्षता को बेहतर बनाने के लिए आवश्यक है।

और पढ़ें: ट्रांसफॉर्मर बुशिंग (Transformer Bushing) क्या है?

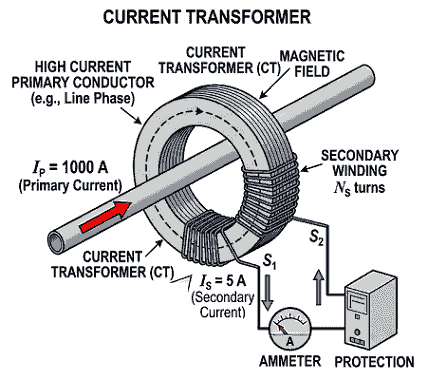

CT (Current Transformer) के प्रमुख भाग (Construction)

Current Transformer (CT) का निर्माण मुख्य रूप से चार हिस्सों से होता है:

1. कोर (Core)

CT का कोर आमतौर पर लौह या सिलिकॉन स्टील से बना होता है।

कोर का मुख्य कार्य मैग्नेटिक फ्लक्स (magnetic flux) को नियंत्रित और मार्गदर्शित करना है, ताकि प्राइमरी करंट का प्रभाव सुरक्षित रूप से सेकेंडरी वाइंडिंग तक पहुँच सके।

2. प्राइमरी विंडिंग (Primary Winding)

प्राइमरी विंडिंग वह हिस्सा है जो मुख्य पावर लाइन से जुड़ता है। कई CT में यह केवल वही कंडक्टर होता है जो करंट को सीधा कोर के माध्यम से गुजरने देता है।

प्राइमरी विंडिंग उच्च धारा को सुरक्षित और नियंत्रित रूप से सेकेंडरी विंडिंग में ट्रांसफर करने के लिए डिज़ाइन की जाती है।

3. सेकेंडरी विंडिंग (Secondary Winding)

सेकेंडरी विंडिंग पतले तार के कई टर्न्स से बनी होती है। यह उच्च करंट को कम और मापने योग्य करंट (जैसे 5A या 1A) में बदलती है।

सेकेंडरी वाइंडिंग मीटर, रिले या अन्य सुरक्षा उपकरणों से जुड़ी होती है, जो इसे सीटी का आउटपुट बनाती है।

4. इंसुलेशन और बर्डन (Insulation & Burden)

CT में इंसुलेशन कोर और विंडिंग्स को सुरक्षित रखता है और प्राइमरी व सेकेंडरी के बीच उच्च वोल्टेज से सुरक्षा प्रदान करता है।

बर्डन (Burden) वह लोड होता है जो सेकेंडरी पर जुड़ा होता है, जिससे मीटर या रिले को सही करंट प्राप्त होता है। CT (Current Transformer) के प्रमुख भाग (Construction)

और पढ़ें: एडी करंट लॉस क्या है, परिभाषा, सूत्र, ट्रांसफॉर्मर में हानि

CT के प्रकार (Types Of Current Transformer)

Current Transformer (CT) को उनके निर्माण, अनुप्रयोग और इंस्टॉलेशन के आधार पर विभाजित किया जा सकता है। प्रत्येक प्रकार विशेष परिस्थितियों और उपयोग के लिए उपयुक्त होता है।

निर्माण के आधार पर (Current Transformer Based on Construction)

विंडो-टाइप CT (Window-Type CT)

विंडो-टाइप CT में एक खोखला “विंडो” होता है, जिसके माध्यम से प्राइमरी पावर केबल गुजरती है। इसमें अलग प्राइमरी विंडिंग नहीं होती। यह कॉम्पैक्ट होता है, इंस्टॉलेशन में आसान होता है और मौजूदा सिस्टम में जोड़ने के लिए आदर्श माना जाता है। यह आमतौर पर स्विचबोर्ड, पैनल मीटर और सबस्टेशन में इस्तेमाल होता है।

बार-टाइप CT (Bar-Type CT)

बार-टाइप CT में प्राइमरी के लिए एक ठोस बार होता है। यह बार CT के कोर से होकर सेकेंडरी करंट उत्पन्न करता है। यह प्रकार मुख्य रूप से उच्च करंट वाली बसबार और पावर लाइनों में उपयोग किया जाता है।

वाउंड-टाइप CT (Wound-Type CT)

वाउंड-टाइप CT में प्राइमरी और सेकेंडरी दोनों विंडिंग मौजूद होती हैं। यह प्रकार कम करंट अनुप्रयोगों में उच्च सटीकता प्रदान करता है और प्रिसिजन मीटरिंग या लैब सेटिंग्स में अधिक उपयोग किया जाता है।

अनुप्रयोग के आधार पर (Current Transformer Based on Application)

• मीटरिंग CT (Metering CT): मीटरिंग CT विशेष रूप से मापन के लिए डिज़ाइन किया जाता है। इसमें उच्च सटीकता होती है और यह मीटरिंग उपकरणों को सही करंट प्रदान करता है।

• सुरक्षा CT (Protection CT): सुरक्षा CT सुरक्षा रिले के लिए बनाया गया होता है। यह ओवरकरंट, शॉर्ट सर्किट और अन्य सुरक्षा स्थितियों में तुरंत प्रतिक्रिया देता है, जिससे सिस्टम और उपकरण सुरक्षित रहते हैं।

इंस्टॉलेशन के आधार पर (Current Transformer Based on Installation)

• स्प्लिट-कोर CT (Split-Core CT): स्प्लिट-कोर CT में हिंज वाला removable कोर होता है, जो क्लैमशेल की तरह खुलता है। इसे लाइव केबल के चारों ओर लगाया जा सकता है बिना सिस्टम बंद किए। यह अस्थायी मॉनिटरिंग और मेंटेनेंस के लिए आदर्श है।

• बसबार CT (Busbar CT): बसबार CT मोटे कॉपर बसबार के चारों ओर लिपटा जाता है। यह भारी करंट वाले इंडस्ट्रियल उपकरणों जैसे ट्रांसफॉर्मर और बड़े मोटरों के लिए सटीक करंट मापन प्रदान करता है।

• पोर्टेबल CT (Portable CT): पोर्टेबल CT उच्च परिशुद्धता वाले ट्रांसफार्मर होते हैं। इनका उपयोग मीटर और पावर एनालाइजर के साथ किया जाता है और ये 1000–1500A तक की धारा माप सकते हैं।

इनडोर और आउटडोर CT (Indoor and Outdoor CT)

• इनडोर CT (Indoor CT): इनडोर CT का उपयोग कम वोल्टेज वाले परिपथों में किया जाता है। यह वाउंड-टाइप, बार-टाइप और विंडो-टाइप डिज़ाइनों में उपलब्ध होता है।

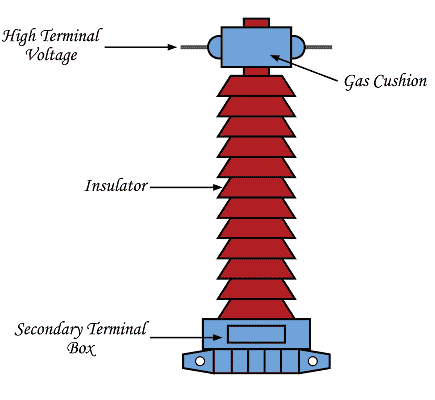

• आउटडोर CT (Outdoor CT): आउटडोर CT उच्च वोल्टेज वाले सबस्टेशन और स्विचयार्ड के लिए डिज़ाइन किया जाता है। इसमें गैस-इंसुलेटेड CT और तेल-भरे CT शामिल होते हैं। ये पर्यावरणीय परिस्थितियों से सुरक्षा और बेहतर इन्सुलेशन प्रदान करते हैं।

और पढ़ें: ट्रांसफॉर्मर में (OTI और WTI) क्या होता है?

Current Transformer (CT) के महत्वपूर्ण सूत्र

1. CT अनुपात (Current Ratio)

CT अनुपात प्राइमरी और सेकेंडरी करंट के बीच संबंध दर्शाता है:

CT अनुपात = IP / IS

प्राइमरी करंट निकालने के लिए:

IP = CT अनुपात × IS

उदाहरण: यदि CT अनुपात 100:5 और IS = 5A, तो

IP = (100 / 5) × 5 = 100A

2. टर्न अनुपात (Turns Ratio)

CT की प्राइमरी और सेकेंडरी विंडिंग के टर्न्स का अनुपात:

Turns Ratio = NP / NS

• NP = प्राइमरी वाइंडिंग के टर्न्स (Primary Winding Turns)
• NS = सेकेंडरी वाइंडिंग के टर्न्स (Secondary Winding Turns)

यदि प्राइमरी कंडक्टर को N बार लूप किया जाए:

New CT Ratio = Original Ratio / N

3. बर्डन (Burden)

CT सेकेंडरी पर कुल लोड (VA) निकालने का सूत्र:

Burden (VA) = IS^2 × Rload

• IS = सेकेंडरी करंट (Secondary Current)
• Rload = सेकेंडरी लोड का प्रतिरोध (Load Resistance)

उदाहरण: यदि IS = 5A और Rload = 2Ω, तो

Burden = 5^2 × 2 = 50 VA

4. प्रतिशत अनुपात त्रुटि (Percentage Ratio Error)

CT की मापन सटीकता दिखाने का सूत्र:

%Ratio Error = ((IP – (CT अनुपात × IS)) / IP) × 100

उदाहरण: यदि IP = 100A, CT अनुपात 100:5, और IS = 4.95A, तो

%Error = ((100 – (20 × 4.95)) / 100) × 100 = 1%

5. प्राइमरी करंट के लिए टर्न्स का प्रभाव

यदि प्राइमरी कंडक्टर को N बार लूप किया जाए:

New CT Ratio = Original CT Ratio / N

• N = प्राइमरी कंडक्टर के लूप की संख्या (Number of Turns Loops)

और पढ़ें: ट्रांसफार्मर के ऑन लोड और नो लोड टैप चेंजर | OLTC और NLTC

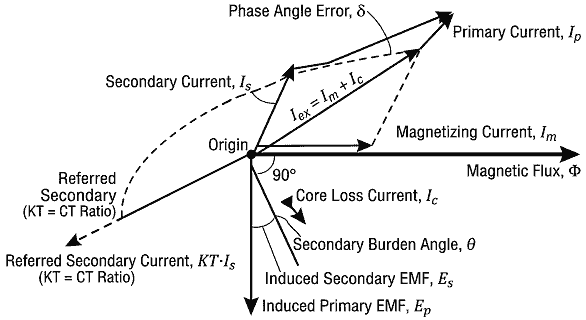

करंट ट्रांसफार्मर CT का फेजर आरेख (Current Transformer Phasor Diagram)

यह करंट ट्रांसफार्मर (CT) का फेजर डायग्राम है, जो यह दिखाता है कि प्राइमरी और सेकेंडरी करंट के बीच का वास्तविक संबंध कैसा होता है। इसे आसान भाषा में इस प्रकार समझा जा सकता है:

1. मुख्य आधार (Reference Flux – Phi)

• डायग्राम में दाहिनी ओर सीधी लाइन Magnetic Flux (Phi) को दर्शाती है।
• यह वही चुंबकीय क्षेत्र है जो CT के कोर में बनता है।

2. मैग्नेटाइजिंग करंट और लॉस (Im और Ic)

• CT को चलाने के लिए Excitation Current (Iex) की आवश्यकता होती है।
• इसे दो हिस्सों में बांटा जा सकता है:
• Im (Magnetizing Current): कोर में फ्लक्स उत्पन्न करता है।
• Ic (Core Loss Current): कोर में होने वाले हीट लॉस (जैसे Eddy Current) को दर्शाता है।

इन दोनों का योग ही Iex बनाता है, जो डायग्राम में ऊपर की ओर तिरछी लाइन के रूप में दिखता है।

3. वोल्टेज (Es और Ep)

फ्लक्स बनने के बाद जो EMF (वोल्टेज) उत्पन्न होता है, वह फ्लक्स के 90° पीछे होता है। इसे डायग्राम में Es और Ep से दिखाया गया है।

4. सेकेंडरी करंट (Is)

यह वह करंट है जो मीटर या रिले में जाता है। यह Es से थोड़ा पीछे होता है, क्योंकि लोड (Burden) में अक्सर इंडक्टेंस होता है।

5. प्राइमरी करंट (Ip – असली इनपुट)

आदर्श स्थिति में, प्राइमरी करंट सेकेंडरी करंट के उल्टा और टर्न रेश्यो के हिसाब से बराबर होना चाहिए। डायग्राम में इसे इस प्रकार दर्शाया गया है:

• Referred Secondary (KT * Is): सेकेंडरी करंट का उल्टा हिस्सा।
• Ip (Primary Current): यह KT * Is और Iex का योग है।

और पढ़ें: ट्रांसफार्मर में कंजर्वेटर टैंक (Conservator Tank) क्या है?

CT का उपयोग कहाँ होता है? (Where Are CTs Used?)

Current Transformer (CT) का मुख्य कार्य उच्च एसी करंट को सुरक्षित और मापने योग्य स्तर पर बदलना है। यह मीटर, सुरक्षा रिले और निगरानी उपकरणों के लिए अनिवार्य होता है। CT बिजली उत्पादन, ट्रांसमिशन, वितरण, औद्योगिक संयंत्र और उच्च-वोल्टेज सिस्टम में सुरक्षा और नियंत्रण के लिए व्यापक रूप से उपयोग किया जाता है।

औद्योगिक संयंत्र (Industrial Plants)

CT का उपयोग फैक्ट्रियों और उत्पादन प्लांट्स में मशीनरी और बड़े मोटरों की निगरानी के लिए किया जाता है। यह ओवरलोड और फॉल्ट जैसी स्थिति में मशीनों को नुकसान से बचाने में मदद करता है।

उदाहरण: एक ऑटोमोबाइल फैक्ट्री अपने पेंटिंग लाइन के मोटर्स में CT का उपयोग कर करंट मॉनिटरिंग करती है, जिससे किसी मोटर पर अतिरिक्त लोड पड़ने पर तुरंत चेतावनी मिलती है।

कमर्शियल बिल्डिंग्स (Commercial Buildings)

बड़े ऑफिस टावर, मॉल और अस्पताल अपने इलेक्ट्रिकल पैनल में CT का इस्तेमाल HVAC सिस्टम, लाइटिंग और आपातकालीन जनरेटर की निगरानी के लिए करते हैं। स्प्लिट-कोर CT यहाँ लोकप्रिय हैं क्योंकि इन्हें सिस्टम बंद किए बिना इंस्टॉल किया जा सकता है और रखरखाव आसान होता है।

उदाहरण: एक बड़े शॉपिंग मॉल में CT HVAC और लाइटिंग के अलग-अलग पैनलों में इंस्टॉल किया गया है, ताकि ऊर्जा खपत और सुरक्षा सुनिश्चित हो।

नवीकरणीय ऊर्जा सिस्टम (Renewable Energy Systems)

सोलर और विंड एनर्जी सिस्टम में CT का उपयोग पावर आउटपुट मापने और इन्वर्टर्स को ओवरलोड से बचाने के लिए किया जाता है। प्रत्येक सोलर पैनल स्ट्रिंग या विंड टरबाइन के लिए CT इंस्टॉल किया जा सकता है।

उदाहरण: 5 MW विंड फार्म में CT यह मॉनिटर करता है कि प्रत्येक टरबाइन कितनी करंट जनरेट कर रही है और सिस्टम सुरक्षित रूप से काम कर रहा है।

और पढ़ें: ट्रांसफार्मर में PRV और OSR रिले क्या हैं?

Current Transformer (CT) की सेकेंडरी वाइंडिंग खुली होने के प्रभाव और नुकसान

Current Transformer (CT) की सेकेंडरी वाइंडिंग हमेशा लोड या शॉर्टेड कंडीशन में रहनी चाहिए। अगर इसे चालू अवस्था में खुला छोड़ दिया जाए, तो गंभीर तकनीकी और सुरक्षा समस्याएँ उत्पन्न हो सकती हैं।

अत्यधिक वोल्टेज (High Voltage Generation)

सेकेंडरी वाइंडिंग खुली होने पर प्राइमरी करंट द्वारा उत्पन्न मैग्नेटिक फ्लक्स संतुलित नहीं होता। इसका परिणाम यह होता है कि सेकेंडरी टर्मिनल पर बहुत उच्च वोल्टेज उत्पन्न होता है। यह वोल्टेज इंसुलेशन को तोड़ सकता है और किसी भी संपर्क में आने वाले व्यक्ति के लिए घातक झटका पैदा कर सकता है।

कोर का संतृप्त होना और अत्यधिक गर्मी (Core Saturation & Heat)

खुली सेकेंडरी के कारण प्राइमरी MMF अप्रतिबंधित रहता है, जिससे कोर में असामान्य रूप से उच्च चुंबकीय फ्लक्स बनता है। इसके परिणामस्वरूप CT का कोर अत्यधिक गर्म हो जाता है। लंबे समय तक ऐसा होने पर CT की कार्यक्षमता और स्थायित्व पर गंभीर असर पड़ता है।

इंसुलेशन विफलता (Insulation Failure)

उच्च वोल्टेज और फ्लक्स के कारण सेकेंडरी वाइंडिंग का इंसुलेशन टूट सकता है। यह शॉर्ट सर्किट और उपकरणों की क्षति का कारण बन सकता है। साथ ही, CT की मापन सटीकता भी प्रभावित होती है, जिससे भविष्य में मीटरिंग और सुरक्षा रिले की विश्वसनीयता कम हो जाती है।

ब्लास्ट का खतरा (Risk of Explosion)

अत्यधिक गर्मी और फ्लक्स के दबाव के कारण CT ब्लास्ट कर सकता है। यह न केवल CT को नष्ट कर देता है बल्कि आसपास के उपकरण और कर्मचारियों के लिए सुरक्षा जोखिम पैदा करता है।

अवशिष्ट चुंबकत्व (Residual Magnetism)

उच्च फ्लक्स के कारण कोर में अवशिष्ट चुंबकत्व रह जाता है। यह CT की भविष्य की मापन सटीकता पर स्थायी असर डाल सकता है और उपकरण की विश्वसनीयता घटा सकता है।

सुरक्षा निर्देश (Safety Precautions)

• CT की सेकेंडरी वाइंडिंग को कभी भी लोड या शॉर्टिंग लिंक के बिना नहीं छोड़ना चाहिए।
• यदि मीटर या रिले हटाने की आवश्यकता हो, तो सेकेंडरी को पहले शॉर्ट करना अनिवार्य है।
• यह सावधानी CT और उपकरणों की सुरक्षा सुनिश्चित करती है और कर्मचारियों के लिए जोखिम कम करती है।

और पढ़ें: इलेक्ट्रिकल में LT और HT का पूरा नाम क्या है?

सुरक्षा और रख‑रखाव (Safety & Maintenance Of Current Transformer)

करंट ट्रांसफार्मर (CT) की लंबी उम्र और सही प्रदर्शन सुनिश्चित करने के लिए इसके संचालन में सुरक्षा और नियमित रख‑रखाव बेहद जरूरी हैं।

1. उचित Earthing (Proper Earthing)

CT की सेकेंडरी साइड में earthing का होना आवश्यक है। Earthing न होने पर फॉल्ट या leakage current के कारण इंस्ट्रूमेंट और ऑपरेटर दोनों को गंभीर खतरा हो सकता है। एक सही earthing पॉइंट सुनिश्चित करता है कि कोई भी करंट fault के दौरान सुरक्षित रूप से ग्राउंड हो जाए और ऑपरेशन सुरक्षित बना रहे।

2. नियमित निरीक्षण (Regular Inspection)

CT का इंस्टॉलेशन, इंसुलेशन और टर्मिनल्स समय-समय पर जांचना जरूरी है। इसके अंतर्गत शामिल हैं:

• सभी टर्मिनल्स का ढीला न होना।
• इंसुलेशन की स्थिति ठीक होना।
• कोर और वाइंडिंग पर धूल, नमी या अन्य प्रदूषण न जमा होना।
• नियमित निरीक्षण से CT की मापन सटीकता बनी रहती है और उपकरण की सुरक्षा सुनिश्चित होती है।

और पढ़ें: Air Circuit Breaker क्या होता है?

अक्सर पूछे जाने वाले सवाल (FAQ)

निष्कर्ष (Conclusion)

निष्कर्ष (Conclusion)

CT (Current Transformer) बिजली प्रणालियों में एक अत्यंत महत्वपूर्ण और भरोसेमंद उपकरण है। यह न केवल उच्च धारा (high current) को सुरक्षित और मापने योग्य कम धारा (low current) में परिवर्तित करता है, बल्कि मीटरिंग, सुरक्षा, और विद्युत उपकरणों की दीर्घकालिक विश्वसनीयता को भी सुनिश्चित करता है।

इस लेख में आपने जाना कि CT क्या है, इसके विभिन्न प्रकार, कार्यप्रणाली और अनुप्रयोग। इसके अलावा, सही CT का चयन, सुरक्षित इंस्टॉलेशन और नियमित मेंटेनेंस आपके बिजली नेटवर्क को न केवल सुरक्षित बनाते हैं, बल्कि प्रणाली की दक्षता और विश्वसनीयता भी बढ़ाते हैं।

अंततः, अब आप CT Full Form in Electrical और इसके व्यावहारिक उपयोगों को पूरी तरह समझ चुके हैं। चाहे यह घरेलू बिजली वितरण हो, औद्योगिक मशीनरी, या बड़े पावर सिस्टम, CT का सही और सुरक्षित उपयोग बिजली प्रणाली की सुरक्षा और स्थिरता के लिए अनिवार्य है।
